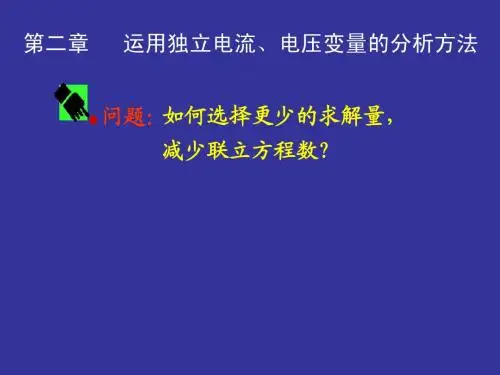

第二章 电路的基本定律和分析方法(1)

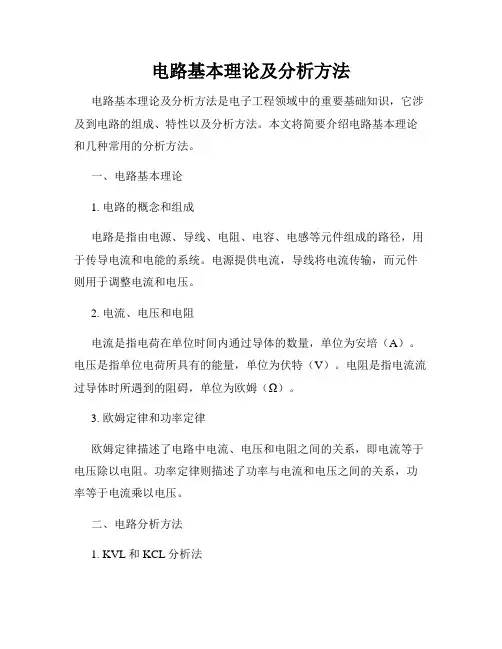

电路基本理论及分析方法电路基本理论及分析方法是电子工程领域中的重要基础知识，它涉及到电路的组成、特性以及分析方法。

本文将简要介绍电路基本理论和几种常用的分析方法。

一、电路基本理论1. 电路的概念和组成电路是指由电源、导线、电阻、电容、电感等元件组成的路径，用于传导电流和电能的系统。

电源提供电流，导线将电流传输，而元件则用于调整电流和电压。

2. 电流、电压和电阻电流是指电荷在单位时间内通过导体的数量，单位为安培（A）。

电压是指单位电荷所具有的能量，单位为伏特（V）。

电阻是指电流流过导体时所遇到的阻碍，单位为欧姆（Ω）。

3. 欧姆定律和功率定律欧姆定律描述了电路中电流、电压和电阻之间的关系，即电流等于电压除以电阻。

功率定律则描述了功率与电流和电压之间的关系，功率等于电流乘以电压。

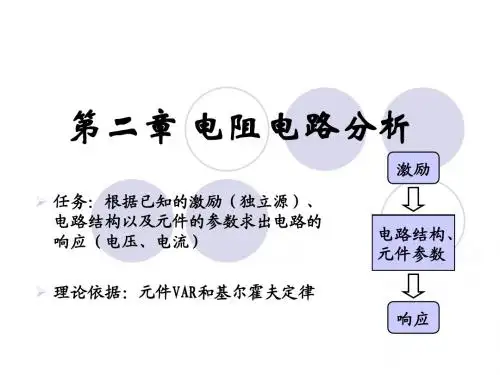

二、电路分析方法1. KVL和KCL分析法KVL（Kirchhoff's Voltage Law）和KCL（Kirchhoff's Current Law）是电路分析中常用的方法。

KVL基于能量守恒原理，要求环路中各电压降之和等于零；而KCL基于电荷守恒原理，要求节点中进出电流之和等于零。

2. 等效电路分析法等效电路分析法将复杂的电路简化为等效电路，简化后的电路可以更方便地进行分析。

常用的等效电路有电阻、电压源和电流源等。

3. 超节点和超网分析法超节点和超网分析法是对复杂电路的有效分析手段。

通过将电路中的节点或支路集合成一个整体，可以简化分析过程，提高效率。

4. 直流偏置分析法在直流分析中，直流偏置分析法常用于分析具有直流偏置的放大电路。

该方法将交流信号和直流偏置信号分开处理，通过简化电路，分析其静态和动态特性。

5. 交流等效分析法交流等效分析法将交流电路中各元件以其交流等效模型代替，通过对等效模型的分析，可以更方便地研究电路的频率响应特性和稳定性。

三、总结电路基本理论及分析方法是电子工程师必须掌握的基础知识。

电路每章知识点总结1.1 电路的基本概念电路是由电子器件（如电压源、电流源、电阻、电容、电感等）连接在一起，在其中电子流动的路径。

电路分为直流电路和交流电路。

1.2 电路元件的基本特性电路元件包括电阻、电容、电感、电源等。

电阻是电压和电流之间的关系，电容是电压与电荷之间的关系，电感是电流对电压的延迟响应。

1.3 电路的基本定律基本电路定律包括基尔霍夫电流定律、基尔霍夫电压定律和欧姆定律。

基尔霍夫电流定律是指在交汇节点处，每一支路的电流之和等于零；基尔霍夫电压定律是指在闭合回路内，各支路电压的代数和等于零；欧姆定律是指电流和电压成正比关系。

第二章：直流电路2.1 直流电路的基本特点直流电路是指电流的方向始终保持不变的电路。

在直流电路中，电流的大小和方向都是固定的。

2.2 直流电路的分析方法直流电路的分析方法包括节点分析法和支路电流分析法。

节点分析法是一种用来分析电路的计算方法，在计算中用到的量有节点电压、支路电流和等效电阻等概念。

支路电流分析法是指在电路分析中，将电路看做由一系列电流的支路构成的。

2.3 直流电路中的电压源和电流源直流电路中的电压源和电流源分别是用来提供恒定电压和恒定电流的器件。

第三章：交流电路3.1 交流电路的基本特点交流电路是指电流方向和大小在一定时间内均不是固定的电路。

在交流电路中，电流的方向和大小都是随时间变化的。

3.2 交流电路中的频率与周期频率是指单位时间内一个周期内的变化次数，单位是赫兹（Hz）。

周期是指波形图中一个完整的波形图的时间间隔。

3.3 交流电路中的交流电压与交流电流交流电压和交流电流是指在交流电路中，电压和电流都是随时间变化的。

第四章：电路分析方法4.1 等效电路分析法等效电路分析法是讲把一个复杂的电路分析成一个简单的电路，分析其特性表现。

4.2 非线性电路的分析方法非线性电路是指电路中的电压和电流之间呈现非线性关系的电路，其分析方法与线性电路不同。

4.3 交叉耦合电路的分析方法交叉耦合电路是指电路中不同元件之间存在相互影响的情况，其分析方法需考虑这些影响因素。

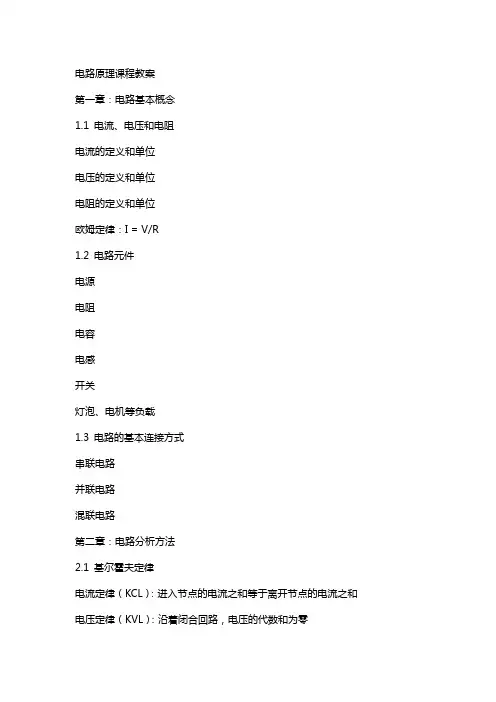

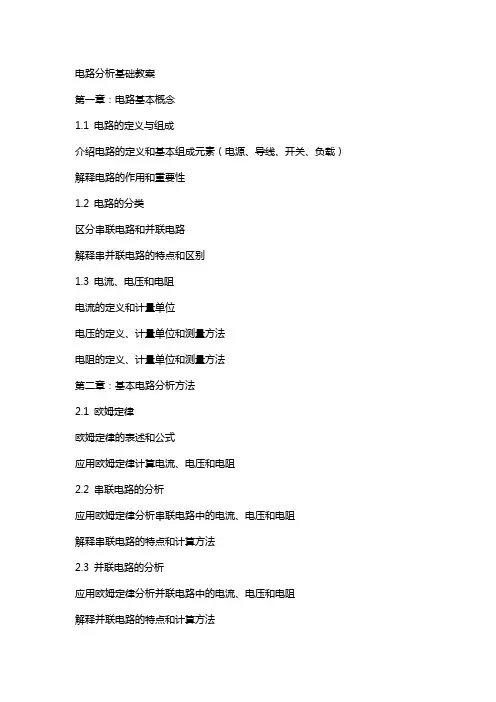

电路原理课程教案第一章：电路基本概念1.1 电流、电压和电阻电流的定义和单位电压的定义和单位电阻的定义和单位欧姆定律：I = V/R1.2 电路元件电源电阻电容电感开关灯泡、电机等负载1.3 电路的基本连接方式串联电路并联电路混联电路第二章：电路分析方法2.1 基尔霍夫定律电流定律（KCL）：进入节点的电流之和等于离开节点的电流之和电压定律（KVL）：沿着闭合回路，电压的代数和为零2.2 节点电压分析法选择参考节点列出节点电压方程解方程求解节点电压2.3 网孔电流分析法列出网孔电流方程解方程求解网孔电流根据网孔电流求解节点电压第三章：直流电路3.1 简单的直流电路分析简单的串联、并联直流电路计算电路中的电流、电压和电阻3.2 复杂直流电路分析多个电源、负载的直流电路应用基尔霍夫定律和欧姆定律进行计算3.3 电路中的电源和负载特性电源的内阻和外特性负载的电阻和特性第四章：交流电路4.1 交流电的基本概念交流电的定义和表示方法交流电的频率、周期和相位4.2 交流电路的电阻、电容和电感电阻对交流电的影响电容对交流电的影响电感对交流电的影响4.3 交流电路的分析方法相量法阻抗分析法功率分析法第五章：电路实验与测量5.1 电路实验的基本方法实验目的和原理实验设备和仪器实验步骤和注意事项5.2 电路测量技术电压测量电流测量电阻测量实验数据的处理和分析实验结果的讨论和结论实验报告的格式和规范第六章：数字电路基础6.1 数字电路概述数字电路的概念数字电路的分类数字电路的特点6.2 逻辑门电路与门、或门、非门与非门、或非门、异或门逻辑门电路的应用6.3 逻辑函数及其简化逻辑函数的定义逻辑函数的表示方法逻辑函数的简化方法第七章：组合逻辑电路7.1 组合逻辑电路概述组合逻辑电路的概念组合逻辑电路的特点组合逻辑电路的分类7.2 常用组合逻辑电路编码器译码器多路选择器算术逻辑单元7.3 组合逻辑电路的设计与分析组合逻辑电路的设计方法组合逻辑电路的分析方法第八章：时序逻辑电路8.1 时序逻辑电路概述时序逻辑电路的概念时序逻辑电路的特点时序逻辑电路的分类8.2 触发器基本触发器：SR触发器、JK触发器、T触发器、C触发器触发器的真值表和时序图触发器的功能描述8.3 时序逻辑电路的设计与分析时序逻辑电路的设计方法时序逻辑电路的分析方法第九章：数字电路仿真与实验9.1 数字电路仿真概述数字电路仿真的概念数字电路仿真的作用数字电路仿真软件9.2 数字电路仿真实验逻辑门电路仿真实验组合逻辑电路仿真实验时序逻辑电路仿真实验9.3 数字电路实际操作实验实验目的和原理实验设备和仪器实验步骤和注意事项第十章：数字电路应用实例10.1 微处理器微处理器的概念微处理器的结构微处理器的应用10.2 数字信号处理器数字信号处理器的概念数字信号处理器的结构数字信号处理器的应用10.3 数字电路在现代通信系统中的应用通信系统的基本原理数字电路在通信系统中的应用实例未来数字电路在通信系统的发展趋势重点和难点解析重点一：电路基本概念电流、电压和电阻的定义和关系电路元件的功能和特性电路的基本连接方式难点解析：电流、电压和电阻是电路分析的基础，理解它们之间的关系对于后续电路分析至关重要。
