变压器在海上风力发电场中的三维磁场分析与优化设计在海上风力发电场中，变压器扮演着重要的角色，用于将发电机产生的电能变换成适合输电的电压。
而为了确保变压器的高效运行和可靠性，进行三维磁场分析与优化设计是必不可少的。
在海上风力发电场中，变压器的设计面临许多挑战。
海洋环境的复杂性和恶劣的工作条件使得变压器的散热、绝缘和可靠性等方面的要求更加严格。
而磁场分析和优化设计可以帮助我们更好地理解和解决这些问题。
首先，进行三维磁场分析可以帮助我们深入了解变压器内部的电磁场分布情况。
通过数值模拟的方法，可以计算出变压器内部的电磁场强度、磁感应强度以及电流等参数。
这些参数对于变压器的设计和性能评估非常重要。
基于这些结果，我们可以通过优化设计来改善变压器的磁场分布，提高其性能和效率。
其次，三维磁场分析还可以帮助我们识别和解决潜在的问题。
比如，通过分析磁场分布的不均匀性，我们可以确定热点区域的位置，进而采取相应的措施来改善散热效果。
此外，磁场分析还可以用于评估绝缘系统的性能，预测潜在的局部放电问题，并设计更加可靠的绝缘结构。
另外，优化设计是三维磁场分析的重要应用之一。
通过合理的设计和优化，可以减少电磁损耗，提高传输效率。
例如，可以通过优化磁芯的几何形状和材料选择来降低磁滞损耗和涡流损耗。
此外，还可以通过合理设计变压器的绕组结构和布局，来减少额定电压下的电流密度和感应电压，提高变压器的运行效率和可靠性。
除了磁场分析和优化设计，变压器在海上风力发电场中还面临一些其他的问题。
例如，海洋环境中的腐蚀和湿度会导致绝缘材料的老化和损坏，因此需要特殊的防护措施。
同时，变压器还需要考虑良好的冷却系统，以确保稳定的温度和散热效果。
这些问题在进行磁场分析和优化设计时也需要考虑进去，以保证整个系统的安全和可靠性。
综上所述，变压器在海上风力发电场中的三维磁场分析与优化设计是非常重要的。
通过磁场分析，我们可以深入了解变压器的电磁场分布情况，并识别和解决潜在的问题。
三维数字化技术在智能变电站电气一次专业中的应用三维数字化技术在智能变电站电气一次专业中的应用（江苏科能电力工程咨询有限公司210000）第一章概述1.1 变电站数字化三维设计的优势随着工业化与信息化深度融合发展，三维设计技术作为提升企业信息化水平的重要平台，已成为国际高水平工程公司进行工程设计、施工、管理的重要辅助手段。
目前，三维设计技术在国外电力、石化、纺织等领域得到了较为广泛应用。
就中国电力而言，三维设计技术在火电厂、核电站得到了广泛应用。
但是，在我国变电站领域，三维设计技术运用却极为稀少，国内变电站三维设计技术研究缺乏。
目前国内变电设计工程普遍采用传统二维设计方式，依靠工程师的空间想像力和基本制图技能完成空间设计，工作效率较低。
同时市场环境对设计院提出了更高要求。
研究如何提升变电工程的设计手段、加速设计周期、提高设计质量、降低工程成本、并可实现对业主的数字化移交，对于提高设计工作质量和效率以及业主进行全寿命周期管理都有着重要意义。
数字化设计是以数据库为核心，多维信息模型为依托，通过数据驱动模型，将设备编号(包括设备型号、KKS编码、物料号等)、设备参数、设备安装图及二次接线图等各专业的设计信息融会贯通，形成完整的数字化档案，全面提高了工程设计的质量与效率的新一代设计技术。
三维设计技术是数字化设计的实现手段之一，在变电站设计中宜应用在多专业交叉，易发生软硬碰撞的区域。
1.2 国内外发展现状及趋势三维数字化设计是未来变电工程设计的趋势,通过精细化协同工作,能够大幅提高设计质量和效率。
通过工程应用中的实际经验,总结了三维精细化设计的特点。
同时,Bentley软件在变电站三维数字化设计中具备特有的优势,随着三维模型的积累以及软件的不断改进,将会引领未来变电工程设计、建造和管理等全寿命周期的数字化革命。
我院使用Bently公司的Substation数字化三维设计平台，已经在部分变电站设计中使用，建立贯穿方案设计、初步设计、施工图设计和竣工图设计全部设计周期，取得许多经验，不仅成功的将新的设计模式应用在设计工作中，还正在形成与之相适应的标准化知识管理体系和技术管理体系，并由此优化设计流程，形成了较为完整的全新的设计体系。

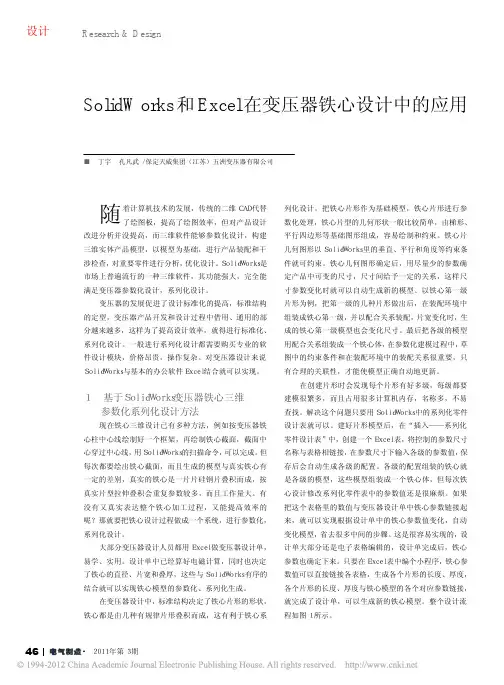

设计研发 Research & DesignSolidWorks 和 Excel 在变压器铁心设计中的应用一般进行系列化设计都需要购买专业的软件设计模块，对变压器设计来说ＳｏｌｉｄＷｏｒｋｓ与基本的 办公软件 Ｅｘｃｅｌ 结合就可以实现。
■ 丁宇 孔凡武 ／ 保定天威集团（江苏）五洲变压器有限公司随着计算机技术的发展，传统的二维 ＣＡＤ 代替 了绘图板，提高了绘图效率，但对产品设计 改进分析并没提高，而三维软件能够参数化设计，构建 三维实体产品模型，以模型为基础，进行产品装配和干 涉检查，对重要零件进行分析，优化设计。
ＳｏｌｉｄＷｏｒｋｓ 是 市场上普遍流行的一种三维软件，其功能强大，完全能 满足变压器参数化设计，系列化设计。
变压器的发展促进了设计标准化的提高，标准结构 的定型，变压器产品开发和设计过程中借用、通用的部 分越来越多，这样为了提高设计效率，就得进行标准化、 系列化设计。
一般进行系列化设计都需要购买专业的软 件设计模块，价格昂贵，操作复杂。
对变压器设计来说 ＳｏｌｉｄＷｏｒｋｓ 与基本的办公软件Ｅｘｃｅｌ结合就可以实现。
１ 基于ＳｏｌｉｄＷｏｒｋｓ变压器铁心三维 参数化系列化设计方法现在铁心三维设计已有多种方法，例如按变压器铁 心柱中心线绘制好一个框架，再绘制铁心截面，截面中 心穿过中心线，用 ＳｏｌｉｄＷｏｒｋｓ 的扫描命令，可以完成。
但 每次都要绘出铁心截面，而且生成的模型与真实铁心有 一定的差别，真实的铁心是一片片硅钢片叠积而成，按 真实片型拉伸叠积会重复参数较多，而且工作量大。
有 没有又真实表达整个铁心加工过程，又能提高效率的 呢？那就要把铁心设计过程做成一个系统，进行参数化， 系列化设计。
大部分变压器设计人员都用 Ｅｘｃｅｌ 做变压器设计单， 易学、实用。
设计单中已经算好电磁计算，同时也决定 了铁心的直径、片宽和叠厚，这些与 ＳｏｌｉｄＷｏｒｋｓ 有序的 结合就可以实现铁心模型的参数化、系列化生成。
三维设计在输变电工程中的应用摘要：输电线路工程正在大力推进三维数字化和智能电网的建设，实现对设备设施全寿命周期的管理。
数字化技术以及基于模型定义（MBD，ModelBasedDefinition）技术促使现有的设计和工艺由二维向三维、由纸质向数字化、由离散向集成、结构化转变，这对设计、工艺等数据质量提出了更高的要求。
通过对企业业务和三维数字化产品与工艺设计数据的研究，综合数字化系统和标准化建设，提出了数据质量的综合控制体系。
规范了产品与工艺设计数据集及其检查要求，建立了数据的软件检测系统，运用结构化技术实现了数据规范性在设计和工艺软件中的自动保障。
基于此，本文首先分析了输电三维数字化模型，接下来详细阐述了三维场景构建，最后对输电线路模型构建做具体论述，希望通过本文的分析研究，给行业内人士以借鉴和启发。
关键词：三维设计；输变电；工程；应用引言近年来，建筑信息模型化技术在建筑、水力、化工、石油等行业进入应用阶段，但在输电线路行业尚处于探索阶段。
即使将BIM技术应用于实际工程，也仅作为辅助施工和加工的一种手段。
为建设智能电网，输电线路行业正大力推进三维数字化设计，力求建立全线路完整的三维数字化模型，满足工程全寿命周期管理的需要。
输电线路模型主要包括、基础、金具、绝缘子串、导地线等设备设施等，其三维数字化模型中包含了丰富的数据信息，既可表达外形等几何信息，又包含设备的属性信息以及与关联设备间的逻辑关联信息。
基础、金具、绝缘子串和导地线因其部件少，形状特征可归纳提取，早已实现参数化建模。
而输电铁塔因其具有塔型多样、结构布置形式种类多、零件数量巨大，多接身多接腿组合、挂点和塔脚局部构造复杂等特点，已成为输电线路三维数字化模型的关键。
1输电三维数字化模型1.1单线简化模型采用单线方式准确构建形成的杆塔模型，模型主体结构由杆件及杆件节点组成，同时包括杆件参数等设计信息。
单线模型可以被赋予呼高、挂点位置、尺寸信息，满足电气设计和结构计算要求。
