目 录
第一章 背景和意义
第二章 需求分析
第三章 用例图
第四章 类图
第五章 时序图，协作图
第六章 活动图
第七章 状态图
第八章 组件图和部署图
学习-----好资料
更多精品文档
一．背景，意义
我们对药店并不陌生，当我们生病时，经常要去买药。传统的药店管理是，
药店负责人对药品买卖进行登记，每个月/季度对药品的存余进行统计。当病人
去买药时，也是负责人去取药。这种管理方式花费较多的人力物力，效率较低。
而且人的精力是有限的，有时难免出错，容易造成损失；当有大量的药品需要登
记，管理时更容易出错造成损失。
对客户而言，店铺里面有无他所需的药品不确定，而且价格也是不知的，这
样难免会觉得没保障。传统方式药品买卖，效率相对较低，给客户带来不便。
药店管理系统能够对药品进行统一的登记，管理；这样大大简化了药店负责
人的工作，提交效率。用电脑系统管理药品不仅效率高，也大大提高管理的可靠
性。药店管理系统罗列出店铺拥有的药品，而且标注价格，提供服务。客户不需
上门便可以通过网络了解药品的情况，给交易带来便利。
整个系统的模块分为客户购药系统和工作人员操作系统：
二、客户购药子系统的需求分析
购药子系统要完成以下几个功能：
（1）分为登录状态和非登录状态
非登录状态完成：查询药品（价格，种类，数量，厂家和生产日期）；
将选定的药品放入购物车；
查看自己的查询记录
登录状态：除了实现非登录状态的功能还能完成以下功能：
查看自己帐号余额，用余额支付；
预约药品
药店管
理系统
客
户
购
药
系
统
工
人
员
操
作
系
统
学习-----好资料
更多精品文档
工作人员操作子系统
操作系统需要完成以下功能：
（1）对用户设置权限
（2）统计每种药品的销售，剩余
（3）计算本月的盈余，发到电脑
非登录
购药子系统
选定药品放
入购物车
查询药品
查看
查询记录
登录
购药子系统
操作帐号 余额 预约药品 查看 查询记录 选定药品放
入购物车
查询药品
工作人员
操作子系统
计算盈余
统计各类数
据
管理
用户
学习-----好资料
更多精品文档
三、用例图
浏览用户用例图
注册用户用例图
学习-----好资料
更多精品文档
用 例：用户操作
简 述：未注册用户和注册用户可以通过进入网站，进行一系列的操作
参 与 者：未注册用户/注册用户
前置条件：进入药店管理系统
后置条件：成功购药/退出
基本路径：
1、系统要求管理员输入药品信息
2、输入药品信息
3、系统检查药品信息，返回结果
4、将药品放入购物车
5、查看查询记录
6、注册用户用余额结帐
7、用例结束
管理人员用例图
用例：管理人员操作
简述：管理人员通过登录系统，管理用户，查看药品销售，剩余，存储信息。
前置条件：管理人员登录
后置条件：退出登录/退出管理
基本路径：
（1）管理人员登录，系统进行身份验证
（2）对用户进行管理，分配权限
（3）查看本月药品销售，药品存于，药品存储和药品到期日期
（4）查看本月的盈余，各类药品销售情况，每种药品的销售比例，每种药品盈利比例
（5）退出登录/退出管理
学习-----好资料
更多精品文档
四、类图
类图说明：
（1）用户管理员类，包括以下属性：管理者账户名，账户密码，管理员的管理权限，对用
户操作，已经自身的联系方式
学习-----好资料
更多精品文档
类图说明：
(1)查询药品数据类，管理员和用户的操作类，这个类的操作能查询以下数据：药品，
这种药品的存余数量，药品的单价，还有以前的查询数据。
（2）用户管理类，管理员对用户进行管理的操作类，包括以下属性：用户的账户名，用
户的权限，管理员对用户的操作。
（3）结算类是用户操作类，当用户选择好药品和药品数量时，进行结帐。结算类有以下
属性：药品名称，药品数量，药品总价值。
（4）退出类是用户和管理员操作类，当用户和管理员完成自己的操作后，可通过操作放
弃登录状态，回到初始页面。
系统中类图之间的关系
学习-----好资料
更多精品文档
五、时序图、协作图
用户购买药品时序图
<时序图说明>
2：登录操作：会员用户（或者游客注册好后）输入帐号，密码进行登录。
4：再次验证：当客户准备购买药品，准备支付时；将要再次确认身份，输入有别登录密
码的密码。
7：提供钱，获得收据：用户完成购买，资金自动被转到指定账户，同时系统自动保存记
录；并且将付款消息发送到用户指定（绑定）的账户。
学习-----好资料
更多精品文档
用户购买药品协作图

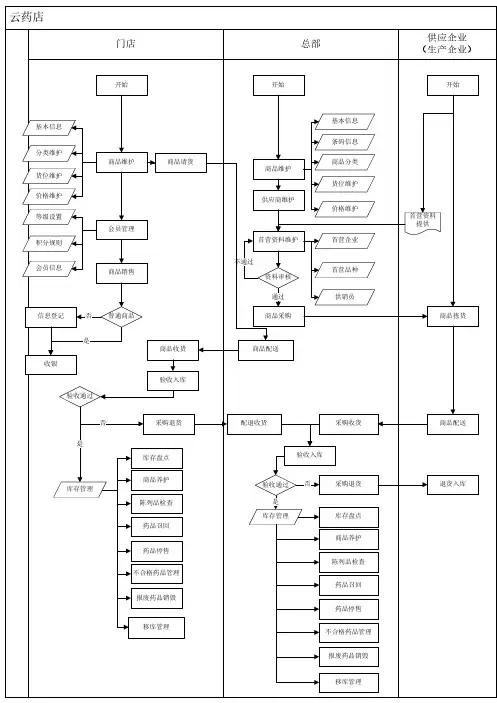

六、活动图
学习-----好资料
更多精品文档
<用户购药活动图说明>
搜索药品：系统将在数据库里检索用户提交的申请，并发聩信息。
查看药品详情：详细介绍药品的名称，功效，价格和库存数量，保质日期。
购买药品：检索后，用户可点击购买键，将提交购买申请，药品名将被保存用户中
心。
确认购买：当用户将药品放在购物车，是需要确任购买；确认购买需要进行另外的
密码验证，以保障客户的权益。
购买成功：用户确认购买，提交订单，支付金钱后，购买活动完成。系统将自动跳
转到主页面。
七、状态图
<用户购药状态图说明>
登录状态：用户凭借帐号帐号密码，进行登录，可以实施会员操作。
购物车结算：用户登录后，将查找的药品放入购物车，进行结算，提交订单。
再次验证：当用户准备结算时，系统对客户进行再次验证；用户利用第二重密码
进行再次登录，获得更大的权限。
完成交易：当用户进行二次登录后，再次确认交易；系统将自动完成扣取货款，
交易完成。
退出：当交易完成后，用户退出登录，用户进入未登录状态。
学习-----好资料
更多精品文档
八、组件图和部署图
药店管理系统组件图
<药店管理系统组件图说明>
查询管理：系统用来处理用户的查询申请，在数据库里找寻匹配的数据，返回结果。
交易管理：系统用来处理用户提交的订单和确认付款。
维护管理：管理员对系统进行日常必要的维护和功能扩展。
发货管理：系统根据确认的订单，提出发货指令；相关人员进行发货处理，并将结果
反馈给系统。
商品信息系统：关于药品介绍的详细信息。
学习-----好资料
更多精品文档
药店管理系统部署
<药店管理系统部署图说明>
Web服务器：提供网络协议，支持网页功能，网上操作
数据库服务器：负责数据存储
银行转账：确认用户付款，并将信息反馈给数据库
发货系统：根据用户订单，对用户发货。
查询系统：用户在Web服务器的支持下，对数据库进行数据（药品）查询
程序服务器：处理所有相关数据，并进行归类
