UML状态机图

面对目前大学生日益懒惰的现象，某企业计划开发一套针对大学食堂的网上自动订餐、派送、支付等功能的电子商务系统。

具体包括（但不限于）：
1、任何人均可实名注册并登录系统；
2、当日菜品浏览和订餐；
3、可实时浏览订单状态。

如果尚未配送，可撤销菜单；
4、授权人员进行配送并更新状态；
5、支付方式可以是货到付款，可以是从订餐者个人校园卡中扣除（如果余额不足则支付和订餐失败），也可以是其他方式；
6、正常结束和异常结束；
7、系统可实现整体的查询和统计分析功能。

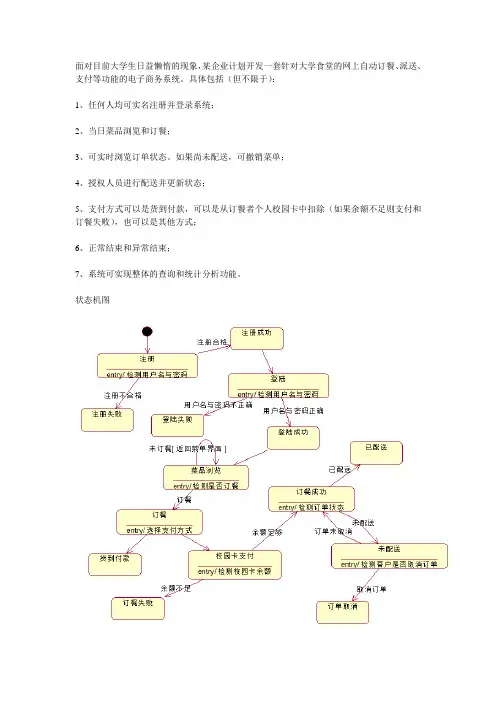

状态机图
说明：用户首先要注册账号，第一个状态为注册状态，在此状态中系统要检测用户名与密码是否符合规范，不符合则不合格（注册失败），否则合格（注册成功）。

注册成功后用户要登陆（登陆状态），同时系统要检测用户名是否存在并且与密码匹配，若匹配则登陆成功，否则登陆失败。

登陆成功之后进入菜品界面（菜品浏览状态），这时系统检测用户是否订餐，若为订餐，停留在此状态，若订餐，进入订餐状态，此时系统提示用户选择支付方式，提供货到付款与校园卡支付两种支付手段。

若用户选择校园卡支付，系统要检测校园卡余额，若余额不足，订餐失败，否则订餐成功（订餐成功状态）。

在此状态下用户可查询订单状态，若订单未配送，系统检测用户是否取消订单，若取消，希尔进入订单取消状态，否则返回上一状态。

UML科普⽂，⼀篇⽂章掌握14种UML图前⾔上⼀篇⽂章写了⼀篇建造者模式，其中有⼏个UML类图，有的读者反馈看不懂了，我们今天就来解决⼀哈。

什么是UML？UML是Unified Model Language的缩写，中⽂是统⼀建模语⾔，是由⼀整套图表组成的标准化建模语⾔。

为什么要⽤UML？通过使⽤UML使得在软件开发之前，对整个软件设计有更好的可读性，可理解性，从⽽降低开发风险。

同时，也能⽅便各个开发⼈员之间的交流。

UML提供了极富表达能⼒的建模语⾔，可以让软件开发过程中的不同⼈员分别得到⾃⼰感兴趣的信息。

Page-Jones 在《Fundamental Object-Oriented Design in UML》⼀书中总结了UML的主要⽬的，如下：1. 为⽤户提供现成的、有表现⼒的可视化建模语⾔，以便他们开发和交换有意义的模型。

2. 为核⼼概念提供可扩展性 (Extensibility) 和特殊化 (Specialization) 机制。

3. 独⽴于特定的编程语⾔和开发过程。

4. 为了解建模语⾔提供⼀个正式的基础。

5. ⿎励⾯向对象⼯具市场的发展。

6. ⽀持更⾼层次的开发概念，如协作，框架，模式和组件。

7. 整合最佳的⼯作⽅法 (Best Practices)。

UML图有哪些？UML图分为结构图和⾏为图。

结构图分为类图、轮廓图、组件图、组合结构图、对象图、部署图、包图。

⾏为图⼜分活动图、⽤例图、状态机图和交互图。

交互图⼜分为序列图、时序图、通讯图、交互概览图。

UML图概览什么是类图？【概念】类图是⼀切⾯向对象⽅法的核⼼建模⼯具。

类图描述了系统中对象的类型以及它们之间存在的各种静态关系。

【⽬的】⽤来表⽰类、接⼝以及它们之间的静态结构和关系。

在类图中，常见的有以下⼏种关系。

泛化（Generalization）【泛化关系】是⼀种继承关系，表⽰⼦类继承⽗类的所有特征和⾏为。

【箭头指向】带三⾓箭头的实线，箭头指向⽗类。

UML的状态机图UML（Unified Modeling Language）是一种标准化的建模语言，用于描述软件系统中的各种构建块和交互关系。

UML的状态机图是其中一个最为重要的建模图之一。

什么是状态机图？状态机图是一种用于描述对象行为的UML图表。

它以有限状态机的形式描述对象或系统在不同状态下对事件以及其他因素产生的响应。

状态机图显示了对象的状态及其之间的转换。

状态机图主要由三个部分组成：状态、转移和事件。

状态表示对象或软件系统处于的状态，转移表示状态之间的转换，事件则表示导致状态转换的触发器或条件。

状态机图的建立过程在建立状态机图之前，需要先确定对象或软件系统的状态、转移和事件。

1. 确定状态首先需要确定对象或软件系统可能出现的所有状态。

每个状态都应该有一个名称、一个描述以及一个标识符。

状态可以是“初态”（启动状态）、“终态”（结束状态）或“中间态”（中间状态）。

2. 确定转移和事件根据对象或软件系统的实际情况，确定状态之间的转移以及导致转移的事件或条件。

每个转移都应该有一个名称、一个标识符以及一个触发器。

触发器可以是一些条件，例如键盘上的一个按键或计时器到期，也可以是上一个状态完成某些任务导致的条件。

例如，在一个自动售货机的状态机图中，售货机可能处于“待机”、“已付款”、“正在出货”、“出货完成”四种状态。

当用户选择购买商品并投入硬币时，售货机会从“待机”状态转移到“已付款”状态，并且会关闭“使用硬币”事件。

当售货机完成出货并关闭接口时，它会从“正在出货”状态转移到“出货完成”状态。

状态机图的用途状态机图有很多用途。

它可以用于描述产品或系统的交互设计，也可以用于演示API和网络安全策略的行为。

一些常见的用途包括：1. 软件开发状态机图可以在软件开发过程中用于确定软件的行为、处理错误和异常情况、定义状态转换以及帮助代码实现。

通过建立状态机图，可以更好地理解软件中各个状态的流转情况，从而提高软件开发效率。

1.1跟我学UML建模工具StarUML（第12部分）——应用StarUML创建状态图的创建示例1.1.1UML状态图及相关技术1、状态机图和状态机图中的状态（1）状态机图UML状态图（也称UML状态机图）是展示对象状态与状态转换的视图，在UML中，状态机图用于对具有事件驱动的特性的动态行为的建模。

（2）状态机图中的状态状态是状态机图的重要组成部分，所有对象都具有状态，状态是对象执行了一系列活动的结果。

当某个事件发生后，对象的状态将发生变化。

2、状态图（State Diagram）（1）什么是状态图用来描述一个特定对象的所有可能状态及其引起状态转移的事件，从而可以实现对单个的对象行为建模。

（2）状态图的主要作用大多数面向对象技术都用状态图表示单个对象在其生命周期中的行为，同时也显示了该实体如何根据当前所处的状态对不同的时间做出反应的。

3、什么场合中应该要采用状态图当功能行为的改变和状态有关时才需要创建出UML状态图，因为通过状态图可以显示对象在其生命周期中依次经历的各种状态。

但如果要表示由系统内部生成的功能操作（而非外部事件）驱动的事件流时，则一般使用UML活动图。

如下给出一个Account对象的状态图示例：4、为什么要使用UML状态图（1）动态特性是由事情所触发的一个完全静态的系统是无任何应用价值的，因为没有事件发生也就不可能产生出具体的功能。

所有真正的软件应用系统自身都含有某些动态的特性，并且这些动态的特性是由内部或外部发生的事件所触发。

比如，在一个ATM机上，动作是由一个用户按下相关的功能按钮引发而开始一个事件；在一个自动机器人中，动作是由机器人碰上一个对象而引发的；在一个网络路由器中，动作是由检测消息缓冲区是否溢出而引发的。

如下图为一个图书销售业务的状态图示例：（2）为单个的对象和共同工作的对象建模使用UML交互图可以对共同工作的对象群体的行为进行建模，而使用状态图，则可以对单个的对象行为进行建模。

UML状态机图1.状态机图的作用状态机图是用来为对象的状态及造成状态改变的事件建模。

UML的状态机图主要用于建立对象类或对象的动态行为模型，表现一个对象所经历的状态序列，引起状态或活动转移的事件，以及因状态或活动转移而伴随的动作。

状态机图也可用于描述Use Case,以及全系统的动态行为。

状态机图表示一个模型元素在其生命期间的情况：从该模型元素的开始状态起，响应事件，执行某些动作，引起转移到新状态，又在新状态下响应事件，执行动作，引起转移到另一个状态，如此继续，直到终结状态。

2.状态机图的基本元素状态机图的基本元素包括：状态、转移、事件、伪状态和复合状态。

状态图由状态（state，圆角矩形）与转换（transition，连接状态的箭头）组成。

引起状态改变的触发器（trigger）或者事件（event）沿着转换箭头标示。

如图所示灯光有2个状态：off与on。

当lift switch或者lower switch事件被触发时，灯光状态会改变。

图表1 状态图的基本元素状态图通常有初始伪状态（initial pseudostate）和最终状态（final state），分别表示状态机的开始和结束。

初始状态用实心圆表示，终止状态用牛眼表示。

图表2状态图中的初始伪状态与最终状态2.1状态（state）状态是指在对象生命周期中满足某些条件、执行某些活动或等待某些事件的一个条件和状况。

一个状态通常包括名称、进入/退出活动、内部转换、子状态和延迟事件等五个部分组成。

图表3 带分栏的状态在状态图的下面部分可以标识内部活动，包括事件和动作（event/action）。

Entry和exit事件是标准的，任何一个进入状态的转换都将会调用entry动作，任何一个退出状态的转换都将会调用exit动作，而且也可以添加自己的事件。

与do行为不同，进入和退出行为是无法被中断的。

图表4状态的内部行为例如，咖啡机正在煮咖啡的状态（Brewing），并且可以把行为写在状态内。

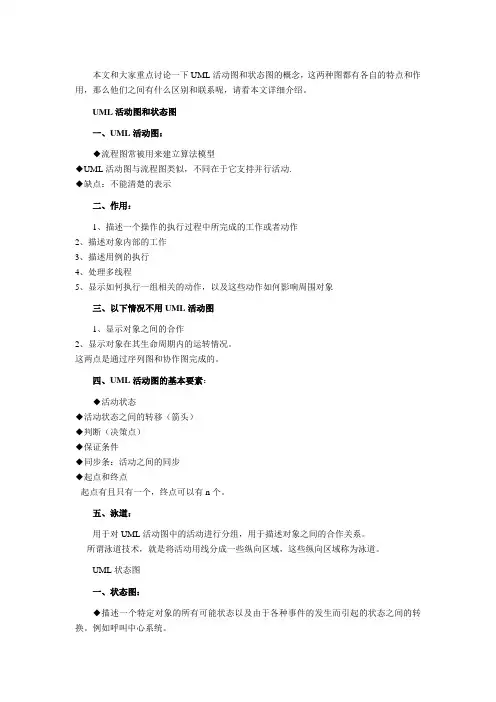

本文和大家重点讨论一下UML活动图和状态图的概念，这两种图都有各自的特点和作用，那么他们之间有什么区别和联系呢，请看本文详细介绍。

UML活动图和状态图一、UML活动图：◆流程图常被用来建立算法模型◆UML活动图与流程图类似，不同在于它支持并行活动.◆缺点：不能清楚的表示二、作用：1、描述一个操作的执行过程中所完成的工作或者动作2、描述对象内部的工作3、描述用例的执行4、处理多线程5、显示如何执行一组相关的动作，以及这些动作如何影响周围对象三、以下情况不用UML活动图1、显示对象之间的合作2、显示对象在其生命周期内的运转情况。

这两点是通过序列图和协作图完成的。

四、UML活动图的基本要素：◆活动状态◆活动状态之间的转移（箭头）◆判断（决策点）◆保证条件◆同步条：活动之间的同步◆起点和终点--起点有且只有一个，终点可以有n个。

五、泳道：用于对UML活动图中的活动进行分组，用于描述对象之间的合作关系。

----所谓泳道技术，就是将活动用线分成一些纵向区域，这些纵向区域称为泳道。

UML状态图一、状态图：◆描述一个特定对象的所有可能状态以及由于各种事件的发生而引起的状态之间的转换。

例如呼叫中心系统。

◆状态图符--状态：矩形（四角圆弧）--转移--起点--终点1、状态机：◆一种行为：描述了一个对象或一个交互在生命周期内响应事件所经历的状态序列。

◆单个类或者一组类之间协作的行为可以用状态机来描述◆一个状态机涉及到一些其他元素，包括状态、转换、事件2、状态：在对象的生命周期中满足某些条件、执行某些活动或等待某些事件的一个条件活状况。

1）名称2）进入协作和退出动作3）内部转换4）子状态5）延迟事件3、转换：两个状态之间的一种关系，表示对象将在第一个状态中执行一定的动作并在某个特定事件发生而某个特定条件满足时进入第二个状态。

1）源状态2）事件触发3）监护条件4）动作5）目标状态例子：电话机状态图二、UML活动图与状态图的区别：状态：行为的结果活动：行为的动作在uml中图符不一样。

A、State Diagram（状态图）、State Machine Diagrams（状态机图）状态机图是说明一个元素（通常是类）能在不同状态之间变动。

状态机图的其它方面进一步描述和解释其运动和行为。

状态图主要用来描述对象、子系统、系统的生命周期。

通过状态图可以了解到一个对象所能到达的所有状态以及对象收到的事件（收到消息，超时，错误，条件满足）对对象状态的影响等。

状态所有对象都有状态，状态是对象操作的前一次活动的结果。

类的状态由类中的指定属性来说明。

事件当某些事情发生时对象的状态发生改变，我们称改变对象状态的事情为事件。

B、状态图的模型元素B.1、Initial（起点）初始态Initial元素是伪状态用于表明一个复合状态的默认状态。

可以在每一个复合状态的区域有一个初始顶点。

B.2、Final（终点）终态B.3、State（状态）State描述一些不变条件成立的情形。

这个条件可以是静态的（等待某个事件）也可以是动态的（正在执行一组活动）。

状态建模通常用于阐述类。

你可以适用State的operation(操作)来定义enter(进入)、internal(内部)、exit(退出)动作。

State 也可以有Attributes(属性)。

B.3、State Machine（状态机）状态机是一组相关状态元素的容器。

你可以创建状态机图的各个部分。

B.4、Synch（同步）Synch状态用于描述状态机的并发部分同时发生。

在同步发生后Synch状态的新兴过滤路径将合并。

B.5、Choice（选择）Choice伪状态用于组成复制过滤路径，例如：在状态机图中一个过滤的路径取决于一个动态的运行时的条件。

这个运行时的条件是由状态机路径选择决定的。

B.5、Junction（汇合）Junction伪状态用于设计复杂过滤路径。

一个Junction可以用来汇合或组合多个过滤路径为一个过滤路径。

另外一个Junction可以把一个进来的路径分割成多个路径。

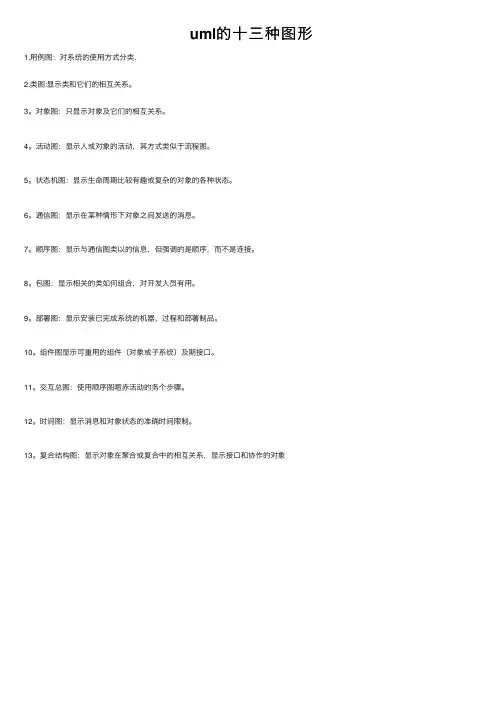

uml的⼗三种图形
1.⽤例图：对系统的使⽤⽅式分类.
2.类图:显⽰类和它们的相互关系。

3。

对象图：只显⽰对象及它们的相互关系。

4。

活动图：显⽰⼈或对象的活动，其⽅式类似于流程图。

5。

状态机图：显⽰⽣命周期⽐较有趣或复杂的对象的各种状态。

6。

通信图：显⽰在某种情形下对象之间发送的消息。

7。

顺序图：显⽰与通信图类以的信息，但强调的是顺序，⽽不是连接。

8。

包图：显⽰相关的类如何组合，对开发⼈员有⽤。

9。

部署图：显⽰安装已完成系统的机器、过程和部署制品。

10。

组件图显⽰可重⽤的组件（对象或⼦系统）及期接⼝。

11。

交互总图：使⽤顺序图喧⾚活动的务个步骤。

12。

时间图：显⽰消息和对象状态的准确时间限制。

13。

复合结构图：显⽰对象在聚合或复合中的相互关系，显⽰接⼝和协作的对象。

状态图目录：一、状态图简介（Brief introduction）二、状态图元素（State Diagram Elements）1、状态（States）2、转移（Transitions）3、动作（State Actions）4、自身转移（Self-Transitions）5、组合状态（Compound States）6、进入节点（Entry Point）7、退出节点（Exit Point）8、历史状态（History States）9、并发区域（Concurrent Regions）三、状态图案例分析（State Diagram Example Analysis）四、总结（Summary）一、状态图简介（Brief introduction）状态图（Statechart Diagram）主要用于描述一个对象在其生存期间的动态行为，表现为一个对象所经历的状态序列，引起状态转移的事件（Event），以及因状态转移而伴随的动作（Action）。

一般可以用状态机对一个对象的生命周期建模，状态图用于显示状态机（State Machine Diagram），重点在与描述状态图的控制流。

如下图例子，状态机描述了门对象的生存期间的状态序列，引起转移的事件，以及因状态转移而伴随的动作（Action）.状态有Opened、Closed、Locked。

事件有Open、Close、Lock和Unlock。

注意：1、并不是所有的事件都会引起状态的转移，比如当门是处于【Opened】状态，不能进行【Lock】事件。

2、转移（Transition）有警备条件（guard condition），比如只有doorWay->isEmpty 条件满足时，才会响应事件。

二、状态图元素（State Diagram Elements）1、状态（States）指在对象的生命周期中的某个条件或者状况，在此期间对象将满足某些条件、执行某些活动活活等待某些事件。

[UML]UML系列——状态机图statechartdiagram系列⽂章引⾔状态机图和顺序图、通信图有哪些区别？顺序图、通信图：描述多个对象间的交互状态机图：描述单个对象的状态及引起状态变化的原因实例分析：⼤学⽣学籍管理系统按国家招⽣规定录取的新⽣，持录取通知书，按学校有关要求和规定的期限到校办理⼊学⼿续。
