UML状态图

UML中的活动图和状态图的区别与实际应用案例解析UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言，它提供了一套丰富的图形符号和规范，帮助开发人员更好地理解和设计软件系统。

在UML中，活动图和状态图是两种常用的图形表示方式，用于描述系统中的活动流程和对象状态。

本文将探讨这两种图形的区别，并通过实际应用案例来解析它们的具体应用。

活动图是一种用于描述系统中活动流程的图形表示方式。

它主要由活动（Action）、控制流（Control Flow）和决策节点（Decision Node）等元素组成。

活动图可以清晰地展示系统中的各种活动以及它们之间的关系和顺序。

活动图通常用于描述业务流程、系统交互和软件系统中的算法等。

例如，在一个在线购物系统中，我们可以使用活动图来描述用户选择商品、添加到购物车、填写订单信息、确认支付等流程。

通过活动图，我们可以更好地理解和设计系统中的各个步骤，从而提高系统的可靠性和可维护性。

与活动图相比，状态图主要用于描述系统中对象的状态和状态之间的转换。

状态图由状态（State）、转移（Transition）和事件（Event）等元素组成。

状态图可以清晰地展示对象在不同状态之间的转换和触发条件。

状态图通常用于描述系统中的状态机、对象的生命周期和系统中的并发操作等。

例如，在一个自动售货机系统中，我们可以使用状态图来描述售货机的工作状态，如待机状态、售货状态和故障状态等。

通过状态图，我们可以更好地理解和设计系统中对象的状态变化，从而提高系统的可靠性和性能。

活动图和状态图在应用上有一些区别。

活动图主要用于描述系统中的活动流程，强调活动之间的顺序和关系。

它更适合于描述系统中的业务流程和交互流程等。

而状态图主要用于描述系统中对象的状态和状态之间的转换，强调对象状态的变化和触发条件。

它更适合于描述系统中的状态机和对象的行为。

下面通过一个实际应用案例来进一步解析活动图和状态图的具体应用。

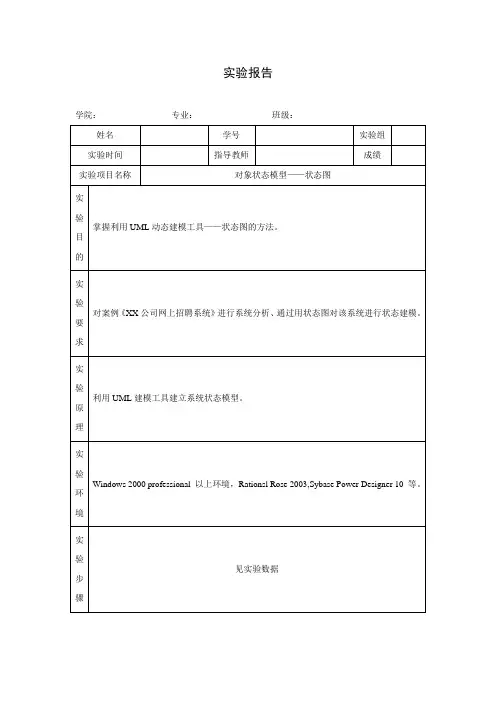

实验报告学院：专业：班级：姓名学号实验组实验时间指导教师成绩实验项目名称对象状态模型——状态图实验掌握利用UML动态建模工具——状态图的方法。

目的实验对案例《XX公司网上招聘系统》进行系统分析、通过用状态图对该系统进行状态建模。

要求实验利用UML建模工具建立系统状态模型。

原理实验Windows 2000 professional 以上环境，Rationsl Rose 2003,Sybase Power Designer 10 等。

环境实验见实验数据步骤实验内容系统整体结构根据用户的需求陈述，可以确定本项目分为客户端和管理端，客户端主要功能是提供应聘者的查询职位、简历录入、回答试题，提交简历等。

管理端的功能提供公司人力资源管理人员进行的知识库管理、试卷管理、职位管理、简历管理、用户管理等。

他们的关系如图A-1。

1我们采用面向对象分析作为主要的系统建模方法，使用UML(Unified Modeling Language)作为建模语言。

UML 为建模活动提供了从不同角度观察和展示系统的各种特征的方法。

在UML 中，从任何一个角度对系统所作的抽象都可能需要几种模型来描述，而这些来自不同角度的模型图最终组成了系统的映像。

Use Case 描述的是“actor ”(用户、外部系统以及系统处理)是如何与系统交互来完成工作的。

Use Case 模型提供了一个非常重要的方式来界定系统边界以及定义系统功能，同时，该模型将来可以派生出动态对象模型。

设计Use-case 时，我们遵循下列步骤：第一步，识别出系统的“actor ”。

Actor 可以是用户、外部系统，甚至是外部处理，通过某种途径与系统交互。

重要的是着重从系统外部执行者的角度来描述系统需要提供哪些功能，并指明这些功能的执行者(Actor)是谁。

尽可能地确保所有Actor 都被完全识别出来。

第二步，描述主要的Use Case 。

可以采取不断地问自己“这个Actor 究竟想通过系统做什么？”来准确地描述Use Case 。

本文和大家重点讨论一下UML活动图和状态图的概念，这两种图都有各自的特点和作用，那么他们之间有什么区别和联系呢，请看本文详细介绍。

UML活动图和状态图一、UML活动图：◆流程图常被用来建立算法模型◆UML活动图与流程图类似，不同在于它支持并行活动.◆缺点：不能清楚的表示二、作用：1、描述一个操作的执行过程中所完成的工作或者动作2、描述对象内部的工作3、描述用例的执行4、处理多线程5、显示如何执行一组相关的动作，以及这些动作如何影响周围对象三、以下情况不用UML活动图1、显示对象之间的合作2、显示对象在其生命周期内的运转情况。

这两点是通过序列图和协作图完成的。

四、UML活动图的基本要素：◆活动状态◆活动状态之间的转移（箭头）◆判断（决策点）◆保证条件◆同步条：活动之间的同步◆起点和终点--起点有且只有一个，终点可以有n个。

五、泳道：用于对UML活动图中的活动进行分组，用于描述对象之间的合作关系。

----所谓泳道技术，就是将活动用线分成一些纵向区域，这些纵向区域称为泳道。

UML状态图一、状态图：◆描述一个特定对象的所有可能状态以及由于各种事件的发生而引起的状态之间的转换。

例如呼叫中心系统。

◆状态图符--状态：矩形（四角圆弧）--转移--起点--终点1、状态机：◆一种行为：描述了一个对象或一个交互在生命周期内响应事件所经历的状态序列。

◆单个类或者一组类之间协作的行为可以用状态机来描述◆一个状态机涉及到一些其他元素，包括状态、转换、事件2、状态：在对象的生命周期中满足某些条件、执行某些活动或等待某些事件的一个条件活状况。

1）名称2）进入协作和退出动作3）内部转换4）子状态5）延迟事件3、转换：两个状态之间的一种关系，表示对象将在第一个状态中执行一定的动作并在某个特定事件发生而某个特定条件满足时进入第二个状态。

1）源状态2）事件触发3）监护条件4）动作5）目标状态例子：电话机状态图二、UML活动图与状态图的区别：状态：行为的结果活动：行为的动作在uml中图符不一样。

UML状态图的实际应用UML（Unified Modeling Language）是一种常用的软件工程建模语言，它提供了一种标准化的方法来描述和设计软件系统。

其中，UML状态图是一种用于描述系统中对象的状态和状态之间的转换的图形化工具。

它可以帮助开发人员更好地理解和分析系统的行为，以及在系统设计和开发过程中进行有效的沟通和协作。

在本文中，我们将探讨UML状态图的实际应用，以及它在软件开发中的重要性。

UML状态图主要由状态、转换和事件组成。

状态表示对象在特定时间点的行为和属性，转换表示对象在不同状态之间的转换，而事件则触发这些转换的条件或者动作。

通过使用UML状态图，开发人员可以清晰地了解系统中对象的状态变化以及触发这些变化的条件。

这对于系统的设计和开发非常重要，因为它可以帮助开发人员更好地理解系统的行为逻辑，从而更好地组织和实现代码。

在实际应用中，UML状态图可以用于描述各种系统的行为。

例如，一个自动售货机系统可以使用UML状态图来表示售货机的各种状态，如“待机”、“投币”、“选择商品”、“出货”等。

通过绘制状态图，开发人员可以清晰地了解售货机在不同状态下的行为和转换规则，从而更好地设计和实现系统。

另一个实际应用场景是电子商务系统中的订单处理。

通过使用UML状态图，可以清晰地描述订单在不同状态下的行为和转换规则。

例如，订单可以有“待支付”、“已支付”、“待发货”、“已发货”和“已完成”等状态。

通过绘制状态图，开发人员可以更好地理解订单在不同状态下的行为和转换规则，从而更好地实现订单处理的逻辑。

此外，UML状态图还可以用于描述各种系统的工作流程。

例如，在一个审批系统中，可以使用状态图来描述各种审批流程的状态和转换规则。

通过绘制状态图，开发人员可以清晰地了解审批流程在不同状态下的行为和转换规则，从而更好地设计和实现系统。

除了以上应用场景，UML状态图还可以在许多其他领域中发挥作用。

例如，在游戏开发中，可以使用状态图来描述游戏中角色的状态和行为；在物流系统中，可以使用状态图来描述货物的状态和运输过程等。

A、State Diagram（状态图）、State Machine Diagrams（状态机图）状态机图是说明一个元素（通常是类）能在不同状态之间变动。

状态机图的其它方面进一步描述和解释其运动和行为。

状态图主要用来描述对象、子系统、系统的生命周期。

通过状态图可以了解到一个对象所能到达的所有状态以及对象收到的事件（收到消息，超时，错误，条件满足）对对象状态的影响等。

状态所有对象都有状态，状态是对象操作的前一次活动的结果。

类的状态由类中的指定属性来说明。

事件当某些事情发生时对象的状态发生改变，我们称改变对象状态的事情为事件。

B、状态图的模型元素B.1、Initial（起点）初始态Initial元素是伪状态用于表明一个复合状态的默认状态。

可以在每一个复合状态的区域有一个初始顶点。

B.2、Final（终点）终态B.3、State（状态）State描述一些不变条件成立的情形。

这个条件可以是静态的（等待某个事件）也可以是动态的（正在执行一组活动）。

状态建模通常用于阐述类。

你可以适用State的operation(操作)来定义enter(进入)、internal(内部)、exit(退出)动作。

State 也可以有Attributes(属性)。

B.3、State Machine（状态机）状态机是一组相关状态元素的容器。

你可以创建状态机图的各个部分。

B.4、Synch（同步）Synch状态用于描述状态机的并发部分同时发生。

在同步发生后Synch状态的新兴过滤路径将合并。

B.5、Choice（选择）Choice伪状态用于组成复制过滤路径，例如：在状态机图中一个过滤的路径取决于一个动态的运行时的条件。

这个运行时的条件是由状态机路径选择决定的。

B.5、Junction（汇合）Junction伪状态用于设计复杂过滤路径。

一个Junction可以用来汇合或组合多个过滤路径为一个过滤路径。

另外一个Junction可以把一个进来的路径分割成多个路径。
