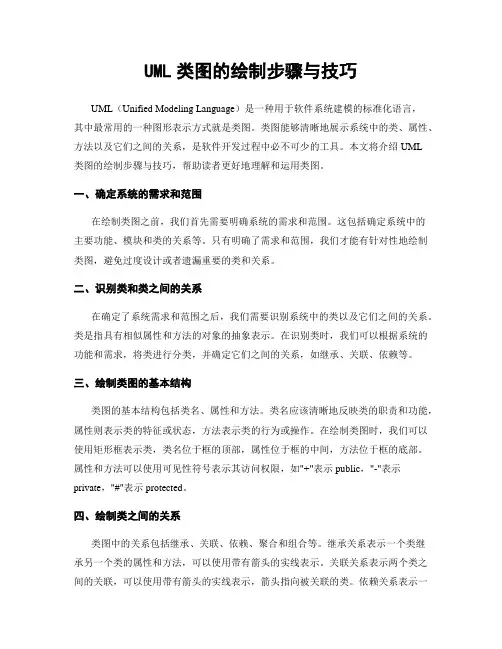

UML类图的绘制步骤与技巧UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言，其中最常用的一种图形表示方式就是类图。
类图能够清晰地展示系统中的类、属性、方法以及它们之间的关系，是软件开发过程中必不可少的工具。
本文将介绍UML类图的绘制步骤与技巧，帮助读者更好地理解和运用类图。
一、确定系统的需求和范围在绘制类图之前，我们首先需要明确系统的需求和范围。
这包括确定系统中的主要功能、模块和类的关系等。
只有明确了需求和范围，我们才能有针对性地绘制类图，避免过度设计或者遗漏重要的类和关系。
二、识别类和类之间的关系在确定了系统需求和范围之后，我们需要识别系统中的类以及它们之间的关系。
类是指具有相似属性和方法的对象的抽象表示。
在识别类时，我们可以根据系统的功能和需求，将类进行分类，并确定它们之间的关系，如继承、关联、依赖等。

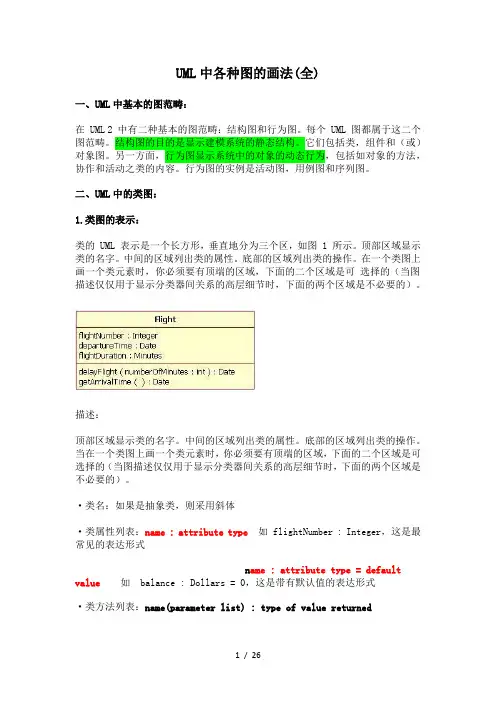

三、绘制类图的基本结构类图的基本结构包括类名、属性和方法。
类名应该清晰地反映类的职责和功能，属性则表示类的特征或状态，方法表示类的行为或操作。
在绘制类图时，我们可以使用矩形框表示类，类名位于框的顶部，属性位于框的中间，方法位于框的底部。
属性和方法可以使用可见性符号表示其访问权限，如"+"表示public，"-"表示private，"#"表示protected。
四、绘制类之间的关系类图中的关系包括继承、关联、依赖、聚合和组合等。
继承关系表示一个类继承另一个类的属性和方法，可以使用带有箭头的实线表示。
关联关系表示两个类之间的关联，可以使用带有箭头的实线表示，箭头指向被关联的类。
依赖关系表示一个类依赖于另一个类，可以使用带有箭头的虚线表示，箭头指向被依赖的类。
聚合关系表示一个类包含另一个类，可以使用带有空心菱形的实线表示，菱形指向被包含的类。
组合关系表示一个类包含另一个类，并且包含的类的生命周期与包含类的生命周期相同，可以使用带有实心菱形的实线表示，菱形指向被包含的类。
