英文图纸1

直度-一个条件，一个面元素或轴是一条直线。

Straightness - a condition where an element of a surface or an axis is a straight line. 平整度-是条件，表面有所有的元素在一个平面。

Flatness - is the condition of a surface having all elements in one plane.圆度-描述条件对革命的表面（圆柱，圆锥，球）在所有点的表面相交的任何飞机。

Roundne ss - describes the condition on a surface of revolution (cylinder, cone, sphere) where all points of the surface intersected by any plane.圆柱度-描述了一个条件的旋转面，使所有的点面距离相等，一个共同的旋转轴。

Cylindricity - describes a condition of a surface of revolution in which all points of a surface are equidistant from a common axis.线轮廓度-是条件允许量相同的剖面变化，醚单边或双边，沿着一条线元素的特征。

Profile of a Line - is the condition permitting a uniform amount of profilevariation, ether unilaterally or bilaterally, along a line element of a feature.面轮廓度-是条件允许量相同的剖面变化，醚单边或双边，上表面。

Profile of a Surface - is the condition permitting a uniform amount of profilevariation, ether unilaterally or bilaterally, on a surface.周围标志-表明公差适用于所有周围的部分表面。

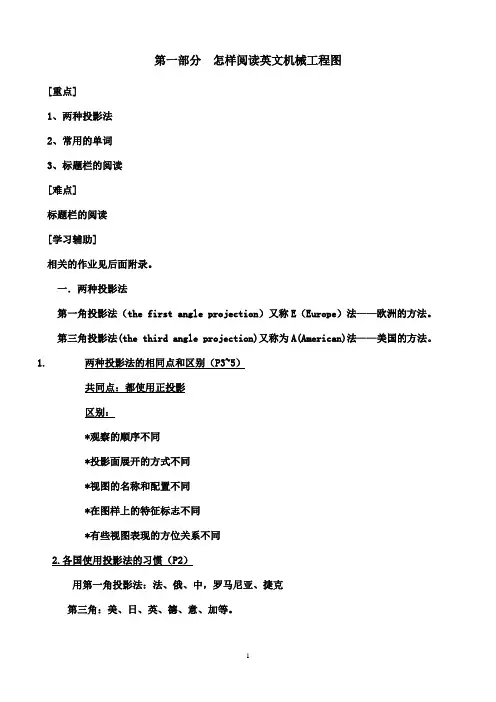

第一部分怎样阅读英文机械工程图[重点]1、两种投影法2、常用的单词3、标题栏的阅读[难点]标题栏的阅读[学习辅助]相关的作业见后面附录。

一．两种投影法第一角投影法（the first angle projection）又称E（Europe）法——欧洲的方法。

第三角投影法(the third angle projection)又称为A(American)法——美国的方法。

1.两种投影法的相同点和区别（P3~5）共同点：都使用正投影区别：*观察的顺序不同*投影面展开的方式不同*视图的名称和配置不同*在图样上的特征标志不同*有些视图表现的方位关系不同2.各国使用投影法的习惯（P2）用第一角投影法：法、俄、中，罗马尼亚、捷克第三角：美、日、英、德、意、加等。

3.图纸上的表示法（P2）1）。

图纸上有时有专用的图标来表示用的是哪一种投影法来画。

标记如P2图1.2所示。

2）。

有时用英语表示The first angle projectionThe third angle projection3）。

有时不作任何表示，请具体问题具体分析二．ISO标准中的一些规定1.各国标准代号：(P7)中国：GB 美国：ANSI 日本：JIS 英国：BS德国：DIN 澳大利亚：AS代号后的数字表示该标准的类别和发布年份。

如：GB 4457-4460-84ANSI Y14.1-1975JIS B0001-19772.线型：(P7)（略讲）各线型的英文名：粗实线：heavy line 虚线：imaginal line细实线：fine line 点划线： dash-dot line双点划线：double dot dash line 波浪线：wave-like line轮廓线：outline 尺寸线：dimension line尺寸界线：dimension border line 剖面线：hatching, section line 指引线：leader, leading line 中心线：center line, axis(中轴) 假想线：imaginary line 断裂线：fracture line3.比例（scale）（P8）scale full 一比一 scale half 1比2scale 1：14.图幅(size of drawing paper)（P8）5.标题栏（title block）（P8）（重点，细讲）标题栏中一些常用的词汇：（参看P24、P25图1-43，1-44）Jack body 千斤顶size：A4图幅scale：比例Dwg No. （drawing number）图号Sheet : 页Sheet 3 of 4:sheet X of Y：第X页（共Y页）Drn. （drawn）绘图者Ckd. (checked) 校对者Appd.(appended) 审核，审批Issued 分发者Ref. (reference) 参考Assy No. (assembly number) 部件号Material 材料MS :mild steel 软钢Finish 光洁度Dims in mm （dimensions in mm）尺寸以毫米为单位Tolerances 公差Tolerances -0.1 all overUnless otherwise specified（未注公差）2 places decimals 二位小数All over 全部Unless(除非) otherwise(另外) specified(指出)Toleranced (公差)places(位) decimals（十进制，小数）V-XXX:V型XXXT-XXX：T型XXXO-XXX：O型XXXSlide导板HT200 灰铁7.修改记录（P9）位于图纸的右上角，用于记录在使用过程中的小修改。

毫米 图纸 详细 剖面 典型的 与上面同等
图纸用语 (略语)解说
用 语 CONT. R C SQ. FL. EL. CONN. LG. (Lg.) WGT. BT. T.O.C (T/C) T.O.S (T/S) CONTINUOUS RADIUS CHAMFER SQUARE FLOOR ELEVATION CONNECTION LENGTH WEIGHT BENT TOP OF CONCRETE TOP OF STEEL 解 说 连续 半径 倒角 四角 地面 高度 连接部位 长度 重量 弯曲 水泥 上面开始 钢材 上面开始
如图所示 对称视图（与图纸所示构件是成对的） 近处 ( 图纸上 前面) 远处 (图纸上 后面) 两面 (图纸上 前后面) 两端 另说明 顺时针 逆时针 下面 中心 工作基准点 点到点之间 中心到中心之间 中心线
图纸用语 (பைடு நூலகம்语)解说
用 语 GA. L.L S.L BM. GIR. COL. GAGE LONG LEG SHOT LEG BEAM GIRDER COLUMN 解 说 基准 长方向 近方向 横梁 大梁 柱子
FLG. WT. HL (HL'S)
M/M DWG. DET. SECT. TYP. DO
FLANGE TEE CUT FROM W-BEAM (H-BEAM) HOLE (HOLES)
MILLIMETER DRAWING DETAIL SECTION TYPICAL DITTO
法兰 H型钢切割后做出T字钢 孔
图纸用语 (略语)解说
用 语 解 说
AS SHOWN OPP. HAND N.S F.S B.S B.E UN. C.W C.C.W BOTT. CTR'D W.P P/P C/C CL.

装施图纸常见缩写表-中英文对照装施图纸常见缩写表-中英文对照 I图纸缩写表AR- Architecture Information Plan 建筑信息图EM- Electrical Mechanical Plan 机电设备图FC- Floor Covering Plan 地坪布置图FF- Fixture/Furning Plan 家具布置图RC- Reflected Ceiling Plan 天顶布置图EL- Elevation 立面图 DT- Detail 节点详图WF- Wall Finish Plan 墙身饰面图IL- Interior Landscaping Plan 室内景观设计图MR- Mockup Room 样板房IR- Interior Rendering 室内效果图PA- Public Area 公共区域空间缩写表客房空间ST-Standard Twin 标准双人房SK-Superior King 标准大床房SS-Superior Suite 标准套房HS-Hospitality Suite 标准残疾人套房DS-Deluxe Suite 豪华套房PS-Presidential Suite 总统套房ES-Executive Suite 行政套房EDS-Executive Deluxe Suite 行政豪华套房餐饮空间PDR-Privant （private ） Dinning Room 包厢 VIP-Very Important Person 贵宾SR-Specialty Restaurant 风味餐厅JC-Japanese Cooking 日本料理KC-Korean Cooking 韩国料理Chinese Restaurant 中餐厅Lobby Lounge 大堂吧Bar 酒吧Coffee Shop 咖啡厅Tea House 茶馆Ball Hall 宴会厅All-day Dinning 全日制餐厅Canteen 员工餐厅Pantry 备餐厅公共空间Concierge 礼宾Entrance 入口Reception Exterior 下客区（雨棚）Lobby 大堂Service Station 服务台Foyer 过厅Elevator Hall 电梯厅Rest Room 卫生间Corridor 走廊Cloister 回廊Lounge 休息厅Billiard 台球室GYM 健身室商务办公空间Business Center 商务中心第 1 页Meeting Room 会议室Multi-function Room 多功能厅商业空间Travel Agency 旅行社Book Store 书店Boutique Store 精品店（专卖店）Flower Shop 花店Retail 零售店办公空间Manager Room 经理办公室室内设计中英对照词汇翻译 Iblow-upart work by othersection planTV feature TVwall detailsselected artworktimber conpartment12mm thk tempered glass top finish 12mmpolished cu bronze table leg timber skirtingstudy desktimber backingsocket outletsingle switch socket outlet AFFLFFLpaint finishwall coveringmild steel L-angle support plan sectiondoor pullwallcoveringpivot hinge up to load 200kg up toelevationelevation @ corridorshower door hingesglass door sealdoor panelheavy-dutytrackvanitydoor framedoor closer concealenddoor viewershaftcorridordoor codeQTY=quantitylocationkitchendescriptioncloser 放大图艺术品有其他单位负责剖面图局部（TV 放大图）墙部细节（墙体大样）艺术品选定（艺术品自购）木格（隔断）厚钢化玻璃台面磨光铜桌脚木踢脚线书桌木材背衬（木衬板）电器插座（outlet 出口通风）单开关插座天花完成面地面完成面涂料完成面墙体完成面（壁纸）软钢L 角支撑（L 型软角钢支撑）平面大样门拉手墙面涂料（壁纸）枢轴合页，可负载200kg 胜任，直达立面图走廊立面图淋浴门合页（铰链状）玻璃门封条（封缝条，缓冲条）门板重型的，耐用的导轨梳妆台（小型卫生间）门框隐蔽式闭门器门镜管井，烟道走廊门编号数量，大量地点厨房描述闭门器第 2 页lockset 锁具stopper 软木塞（缓冲条，密封）hinge 铰链push 推，挤，按pull 拉，拨kick plate 刮板door bottom 门铃item 项目，条款，一条，一则brand 商标，牌子model size 型号尺寸cat no. cat=category 种类，类别refer to specification bookironmongery schedulefoyerstone floorebonished （matt ） timbercard key locking systemplan viewstone walldoor handledoor jambdoor buffervelvet surface wropfood/snackschampagne bottlekettle by othersice bucket12mm thick clear glass panel 12mm coated aluminium A/C air supply grille to match wallcoveringretractable timber bunds8mm thk mirror 8mmstone deckbath tubstone vanityremoveable timber shelvingbronze inlaylevel 8 guestroom plan 8scale 1:100hotelfor presention 03/28/1958keyplanstandaro king roomfurnishfixture & furnishing plan图）project NO. 3333sheet NO. 3333drawnapprovedrevisiondouble double bed roomconnection king roomsuitedesign consultants 参照规范用书五金店详单（报表）门厅石材地面亚光面人造黑檀木门卡系统平面图，俯视图石材墙门拉手（门侧柱）门顶缓冲器天鹅绒表面包装食物/零食香槟酒瓶水壶由其他单位负责冰桶厚清玻板备有饰面的铝制空调送风栏配合墙壁饰面（配合墙面的铝制空调格栅）可拉回的木帘（木制百叶帘）厚镜子石材层面浴缸梳妆台石材可移动的木饰面架板（放毛巾）嵌入式铜板层客房平面图比例1:100酒店提交于***索引平面图标准大床客房布置，陈列 vt固定，陈设平面图，家具布置图（平面布置工程号3333表格号3333制图批准修改，修订双人客房（双人双床客房）连接双人客房套房设计顾问第 3 页hirsch/bedner and associates HBAexecutive suite 行政套房internet station 上网站lounge area 休息室reception 接待处restroom 卫生间reading area 阅读区dining area 用餐区buffet counter 自助吧台 pantry area 配餐厅VIP entry foyer VIP 入口前厅bathroom 浴室，卫生间safe 保险箱luggage 行李bedroom 卧室living room 客厅mini bar 迷你吧台powder room 化妆室panty 配菜，备菜wine display 酒品展示区bar counter 柜台study room 研究室master bedroom 主人房master bahroom 主卫jacuzzi 按摩浴缸room matrix 房间矩阵图（索引，概述）individual plan 独立平面图（分类平面图）typical 典型的bathtub 浴缸presidential suite plan 总统套房平面图executive lounge plan 高级休息区平面图royal suite plan 高贵套房平面图satin bronze frame 缎子铜框（数量+观点+形状+国籍+材料绸子一样的青铜框） upholstered seat 软席upholstered panel fin 布饰面板（布面块软包）concealed light by lighting consultant 隐藏灯饰由照明顾问负责timber finish 木材饰面室内设计中英对照词汇翻译 IIetched glass finish 蚀刻玻璃完成面（绣蚀玻璃）headboard 床头板exhaust 排气timber sliding door 木饰面推拉门ceiling 天花concealed track 隐藏导轨（百叶）onyx veneer pendant 悬挂的玛瑙饰面（pendant 悬挂的，吊下的。
