4 焊缝符号

4、1 基本符号

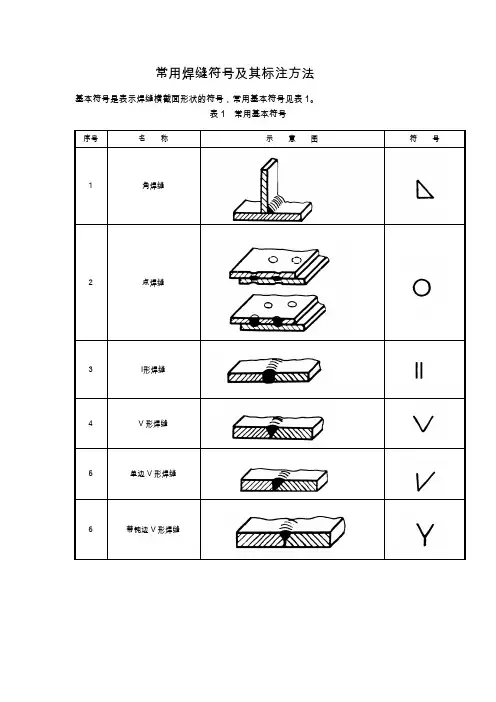

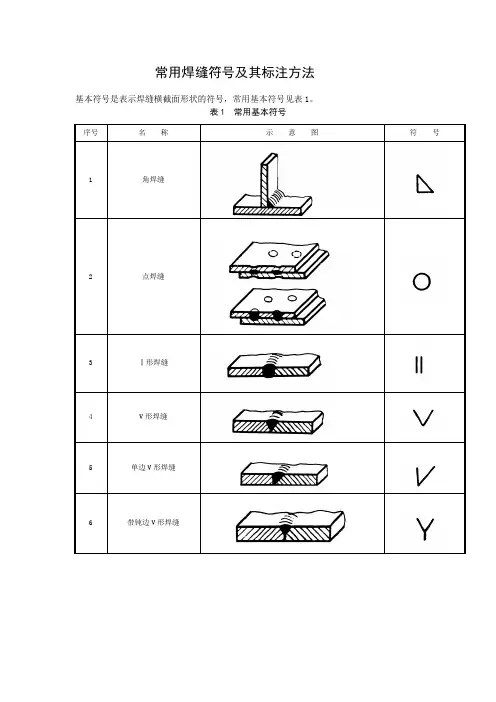

4.1、1 基本符号就是表示焊缝横截面形状的符号,常用基本符号见表1。

表1常用基本符号

序号名称示意图符号1角焊缝

2 点焊缝

3 Ⅰ形焊缝

4 V形焊缝

5 单边V形焊缝

6 带钝边V形焊缝

表1(完) 常用基本符号

序号名称示意图符号

7 缝焊缝

8 塞焊缝或槽焊缝

9 封底焊缝

10 喇叭形焊缝

11 单边喇叭形焊缝

4、1、2 在焊接标注时,焊缝的基本符号必须标注。

4.1、3 对于需要开坡口的焊缝,当设计对坡口形状有特殊要求时,则应在技术图样中画出焊缝坡口的断面图,并明确各项要求;设计对坡口形状无特殊要求时,则技术图样中不做规定,应由工艺人员在工艺文件中予以明确。

4、2 辅助符号

4、2、1 辅助符号就是表示焊缝表面形状特征的符号,见表2。

表2 辅助符号

序号名称示意图符号标注示例说明

1 平面符号平面V形对接焊缝一般通过加工保证

2凹面符号凹面角焊缝

3 凸面符号凸面V形对接焊缝

4、2、2 对焊缝的表面无要求时,则不标注辅助符号。

4.3 补充符号

4、3.1补充符号就是为了补充说明焊缝的某些特征而采用的符号,见表3。

4.3.2当焊缝具有表3所列特征时,则必须标注相应的补充符号。

表3 补充符号

序号名称示意图符号标注示例说明

1 带垫板符号

V形对接焊缝,底面有垫

2 三面焊缝符号

工件三面施角焊缝,焊接方法为手工电弧焊

3 周围焊缝符号沿工件周围施角

焊缝

4 尾部符号(同上述三面焊缝符号) 标注焊接方法及处数N等说明

4.4 尺寸符号

4.4、1 常用尺寸符号见表4,表中各尺寸符号,在图样中应标出具体数值。

表4 焊缝尺寸符号

序号

名称

示意图

符号

标注示例

说明

1

焊脚尺寸

K

角焊缝

焊脚尺寸为K

焊缝宽度

焊缝厚度

c S

Ⅰ形焊缝 焊缝宽为c 焊缝厚为S

3

熔核直径

d

塞焊缝 熔核直径d

点焊缝 焊点直径d 4 焊缝间距 e

角焊缝 焊脚尺寸为K

焊缝长度为l

焊缝间距为e

焊缝段(点)数n

5 焊缝长度 l

6 焊缝段(点)数 n

7 相同焊缝处数

d

角焊缝 焊脚尺寸为K

相同焊缝处数为N

4、4、2 确定焊缝位置的尺寸不在焊缝符号中给出,而就是将其标注在图样上。 4.4.3 塞焊缝、槽焊缝带有斜边时,应该标注孔底部的尺寸。

5 焊接符号在图样上的表示及其标注

完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外,还包括指引线及必要的说明。

5、1 指引线

指引线一般由带有箭头的指引线(箭头线)与两条基准线(一条为细实线,另一条为虚线)组成,两条基准线间隔为2b(b为视图轮廓线宽度),见图1。基准线一般应与图样的底边相平行,但在特殊条件下亦可与底边相垂直。

细实线基准线虚线基准线(可省略)

箭头线(细实线

图1 指引线

5、1.1 箭头线与焊缝的关系

a) 焊缝在箭头侧:如图2(a)所示,即箭头线指在焊缝上;

b) 焊缝在非箭头侧:如图2(b)所示,即箭头线指在焊缝的背面。

图2 带单角焊缝的T型接头

5.1.2箭头线的位置

a) 箭头线相对焊缝的位置一般无特殊要求,但就是在标注形焊缝时,箭头线应指向带有坡口一侧的工件,见图3。

b) 必要时,允许箭头线弯折一次,见图4。

(a) (b)

图3 箭头线的位置

图4弯折的箭头

5、2焊缝在图样上的表示

5、2、1除点焊缝、缝焊缝、塞焊缝与槽焊缝以外的各种焊缝,在图样上表示时,应符合下述规定:

a) 可见焊缝纵向可用2b~2、5b等粗的实线表示(可使用区别于黑色的颜色)见图5(a);

b) 不可见焊缝纵向可用2b~2.5b等粗的粗虚线表示,见图5(b);

c) 焊缝的横截面应按焊缝实际截面形状绘制并涂黑,见图5(c)。必要时,可用细实线画出焊接前的坡口形状等,见图5(d)。

a) (b) (c) (d)

图5焊缝图示法

5、2、2 点焊缝、缝焊缝、塞焊缝与槽焊缝,在其径向位置应用粗实线的“+”表示,在其长度方向位置应用细点划线表示,见附录B(提示的附录)表B1序号15示例。

5.2、3 如果焊缝在一个视图上已表达清楚,允许在其它视图上省略。

5.3 基本符号在基准线上的表示

5.3、1 常用基本符号的画法及比例,见表5。

表5 常用基本符号的画法及比例

名称符号名称符号角焊缝缝焊缝

点焊缝塞焊缝

Ⅰ形焊缝封底焊缝

单边V形焊缝V形焊缝 45°

喇叭形焊缝

钝边V形焊缝单边喇叭形焊缝

注:

1 表中尺寸b为视图轮廓线的宽度,一般为0、5mm,下同;

2 辅助符号与补充符号的大小尺寸,可参照本表与GB/T 12212执行;

3 各种焊缝符号的画法及比例一般不随技术图样的绘图比例变化而变化。

5、3、2基本符号在基准线上的表示

a) 如果焊缝在箭头侧,则将基本符号标在基准线的细实线侧,见图6(a);

b)如果焊缝在接头的非箭头侧(即不可见焊缝),则将基本符号标在基准线的虚线侧,见图6(b);

c)标对称焊缝及双面焊缝时,可省略虚线基准线,见图6(c)。
