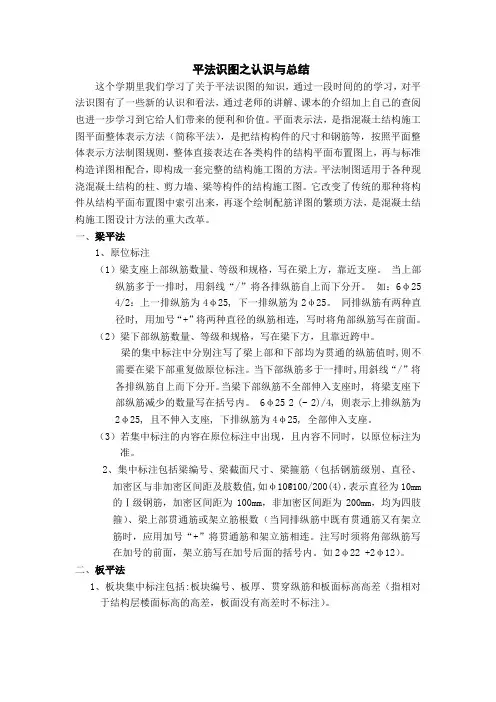

平法识图之认识与总结这个学期里我们学习了关于平法识图的知识，通过一段时间的的学习，对平法识图有了一些新的认识和看法，通过老师的讲解、课本的介绍加上自己的查阅也进一步学习到它给人们带来的便利和价值。

平面表示法，是指混凝土结构施工图平面整体表示方法（简称平法），是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。

平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。

它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。

一、梁平法1、原位标注（1）梁支座上部纵筋数量、等级和规格，写在梁上方，靠近支座。

当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。

如：6φ254/2：上一排纵筋为4φ25, 下一排纵筋为2φ25。

同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 写时将角部纵筋写在前面。

（2）梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。

梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。

当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

当梁下部纵筋不全部伸入支座时, 将梁支座下部纵筋减少的数量写在括号内。

6φ25 2 (- 2)/4, 则表示上排纵筋为2φ25, 且不伸入支座, 下排纵筋为4φ25, 全部伸入支座。

（3）若集中标注的内容在原位标注中出现，且内容不同时，以原位标注为准。

2、集中标注包括梁编号、梁截面尺寸、梁箍筋（包括钢筋级别、直径、加密区与非加密区间距及肢数值,如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍）、梁上部贯通筋或架立筋根数（当同排纵筋中既有贯通筋又有架立筋时，应用加号“+”将贯通筋和架立筋相连。

建筑识图实训总结篇一：系部专业：建筑工程系建筑工程技术专业班级组别姓名：XXX学号指导教师XXX工程识图实训是建筑工程技术专业教学计划中重要的实践教学环节，是学生在校学习期间理论联系实际、增长实践知识的重要手段和方法之一。

为了培养我们的空间想象能力，在专业课老师的指引下有组织、有顺序的进行了为期一周的识图实训。

先以渐进尾声，从中我有所收获，也明白自己颇多不足之处。

仅此谈谈自己的所获所感。

本次实训准备四套图纸，分别是本校机加中心和11、12号公寓的建筑施工图和结构施工图，12月5日在多媒体是室进行了实习动员，专业主任讲解了平法施工图的读图方法，并从图书馆借了相关规范，实训过程中首先复习了制图的基本知识，明确投影的基本概念，明确专业制图有关标准规定的图示特点、视图名称和配置，比例、图线、尺寸标注、材料符号、图例、编号等的意义。

在识图的过程中，首先根据图纸目录了解整套图纸的组成，图纸目录可以看出该套图纸中包括了A2、A1、A0等机类图纸。

图纸均采用标准图，其上标有名称、所在的标注图集和图号或页次。

详细阅读了施工中说明，了解了图样的设计依据、施工要求、批文和相关规范。

在图纸中的项目概况部分包括了建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、、屋面防水等级、地下防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标。

用料说明和室内外装修：墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道等部位。

油漆、涂料等的材料和做法，用文字说明或部分文字说明，部分直接在图上引注或加注索引号。

这些细部采用索引符号要求我们能正确识别，并能快速找到相关部位放大图的位置在图纸上门窗表详细说明门窗性能（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等）、用料、颜色、玻璃、五金件等的设计要求。

幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔音构造。

工程图纸识图实习心得-精选5篇工程图纸识图实习心得共五--篇1(2992)字第一章第一节.识图总结《建筑识图与构造》是研究投影、绘图的基本技能、识读土建工程图和房屋的构造组成、构造原理及构造方法的一门课程而建筑识图主要研究投影的基本原理、绘制及识读土建工程图的方法和技能作为建工专业的学生，我们掌握投影的基本原理及绘图的基本技能，并要熟练的识读建筑专业施工图纸，准确地领会设计意图，熟练的运用工程语言与合作伙伴进行有关工程方面技术信息的交流在建筑识图过程中，我们要结合平时所学的知识，从投影图、轴测图、剖面图、断面图到平面图、立面图以及详图，我们要轻驾基础知识，就熟到工程图的每个细节中同时我们也要持有想象与创新能力，想象深入到剖面图、断面图中，把握好各个建筑功能和构造，在创新上，可以创造一种新的建筑体系，表达最新的建筑美、艺术美识图也是基础知识深浅的反映在这里，我就识图基础作一个概述它主要包括投影图、剖面图、断面图、建筑施工图、结构施工图等等一般建筑工程图样，是按照投影原理和投影作图的基本规则形成的，所以学习投影就知识是学习识图的基础而投影原理是光线透过物体上的各个点和线承接影子的平面上，投落下它们的影子，从而使这些点和线的影子组成能反映物体的图形建筑工程中多数构配件是由平面几何体构成的，根据平面几何面的投影，我们就可以在图纸得到建筑物的图形在读图过程中,平面设计培训，我们可依靠建筑的水平面、正平面、侧平面的投影，看到建筑的一些特征但正投影法立体感不强，不易看懂，这时需要具有立体感强的辅助图形轴测投影图来表达在正投影法与轴测图相辅相成作用，我们才能就熟地读懂图为了清晰而简明地表达物体的形状，我们可以想象将物体剖开或断开，从而得到物体的剖面图和断面图其中剖面图可表达物体内部形状和结构，断面图则是用来表达物体中某一局部的断面形状根据这两点，我们可以更清楚了解建筑内部的结构生活中，最多的是民用建筑，它主要由基础、墙体或柱、楼板层、楼梯、屋顶、地坪、门窗等七个构造部分组成这些组成部分构成了房屋的主体，它们在建筑的不同部位，发挥着不同的作用我们现学也是依民用建筑为样，作建筑工程图的识读每个建筑都有一套完整的施工图施工图以分为建筑施工图、结构施工图、给水排水施工图、电气施工图等等其中建筑施工图是用来描绘房屋建造的规模、外部造型、内部布置、细部构造的图纸，是房屋施工放线、砌砖、安装门窗、室内外装修和编制施工概算及施工组织计划的主要依据它包括设计总说明、总平面图、建筑平面图、建筑立面图、建筑剖面图及建筑详图在施工图会涉及到一些常用符号及图例，如索引符号、详图符号、引出线等，它们相应有各自的标准与规定，所以要作图时，我们得按标准为方圆，用规定来审划而在建筑施工图中，各种图又有不同的形成、用途、内容，我们可根据所需了解样图，去介绍建筑的功能和结构第二节.平法知识平法的表达形式，概括性来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计平法书，某种意义上说可以是一种规范，因为它使建筑结构施工图平面整体设计方法得以全统一平法，概括了柱平法施工图制图规则、剪国墙平法施工图的表示方法、梁平法施工图制图规则及标准构造详图等等在柱平法施工图的表示方法中，我们可知道截面注写，系在分标准层绘制的柱平面布置图的柱截上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图同时可按另一种比例原位放大绘制柱截面配筋图，并在各配筋图上继其编号后再注写截面尺寸、角筋或全部纵筋、箍筋的具体数值式及对柱纵筋搭接长度范围的箍筋间距，以及在柱截面配筋图上标注柱截面与轴线关系的具体数值在柱顶纵向钢筋构造知识点，可以由纵筋联想到箍筋、拉筋的构造，而其中纵筋我们又可分基础插筋、中间层纵筋、顶层纵筋、变截面纵筋，它们的构造又各有异由于我们现在在平法知识上刚入门，谈知识只能涉其浅，以上简明地点了一些平法知识，并不能扼要表达地平法知识的庞杂第三节.识图感想在了解建筑识图主要是研究投影的基本原理、绘制及识读土建工程图的方法和技能后，我们进一步学习三面投影图、轴测图、剖面图、断面图、建筑施工图、结构施工图等等知识在我们一步步渐进学习下深入，由最基础的投影图到复杂的结构施工图，我们认识到单建筑识图的知识就很深但深入的知识都是由基础的投影知识夯实的，打稳固的，所以说，在学习的过程中，我们要学好基础知识，这样，才能更好的学好学深建筑识图知识随着识图知识的学习，我们可以清楚地知道，在建筑施工图、结构施工图等图纸中，很多细枝末节的问题都要我们去注意特别是一些索引符号、详图符号、标高符号、引出线等，我们要以其标准为定，用专业的严谨、细心，去认真对待每一张图纸言而总之，我们在打扎实识图知识，然后认真地做好每张图纸第二章第一节.图审过程描述在设计文件完成后，设计单位将设计图纸移交建设单位，报经有关部门批准后，建设单位发给承担施工监理的监理单位和施工单位由施工阶段监理单位组织参建各方进行图纸会审，并整理成会审问题清单，在设计交底前一周交设计单位图纸会审的目的是使施工单位各参建单位熟悉设计图纸，了解工程特点和设计意图，并找出图纸中存在的问题，减少图纸的差错，把图纸中的质量大大提高其内容主要是：几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖之间有无矛盾;标注有无遗漏;总平面图与施工图的几何尺寸、平面位置、标高等是否一致;建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表;钢筋的构造要求在图中是否表示清楚等承担设计阶段监理的监理单位组织设计单位做交底准备，并对会审问题清单拟定解答设计交底一般以会议形式进行，先进行设计交底，后转入图纸会审问题解释，通过设计、监理、施工三方或参建多方研究协商，确定存在的错误和各种技术问题的解决方案设计交底应在施工开始前完成设计交底应由设计单位整理会议纪要，图纸会审应由施工单位整理会议纪要，与会各方会签，设计交底会议纪要和图纸会审会议纪要一经各方签认，即成为施工和监理的依据第三节.个人学习心得当结束了为期五天的实训，我收获颇多首先前两天一直忙于绘制一、二层顶棚结构平面图和基础平面布置图，在绘制这两张图时，我也反省了一些问题那就是绘图时要保持沉稳与细心，无论是线型的加粗还是尺寸标注，那得经过缜密的思绪沉静地去完成，有人说细节注定成败，我说一个小标注注定图纸的质量，所以不能马马虎虎，得仔细去绘图在图审过程中，我知道了设计交底要以会议形式进行，先进行设计交底，后转入图纸会审问题解释，通过设计、监理、施工三方或参建多方研究协商，确定存在的错误和各种技术问题的解决方案经过了图纸会审后，在施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，并解决图纸中存在的问题后，把最后的拟定方案作以表决绘图需要沉稳细心，把握好每一个细节，把绘图当作一个工程，绘好了图，就是建了一个好的建筑会审需要交流商讨，找出交底存在的问题，把图纸中的质量隐患消灭在萌芽之中工程图纸识图实习心得共五--篇2(2061)字本次的实习周是两周，我们的实习的主要内容是砌筑、搭脚手架、绑钢筋。
