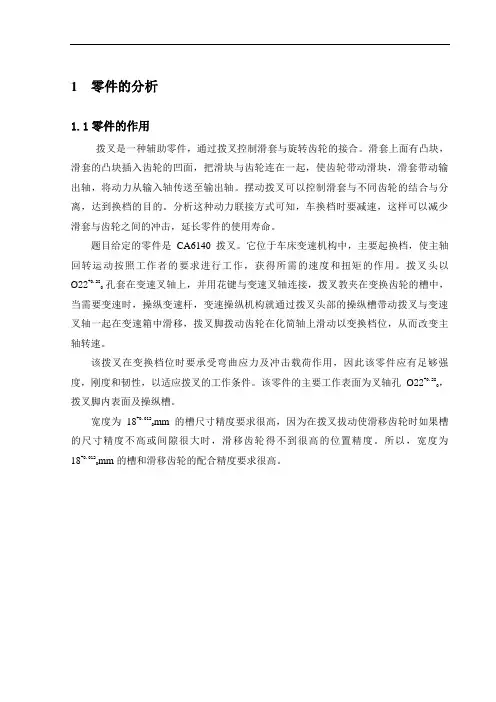

拨插说明书

(一)确定毛坯的制造形式 零件材料为HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。 （二）基面的选择 基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。 （1）粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取φ20 孔的不加工外轮廓表面作为粗基准，利用一组共两块V形块支承这两个φ32作主要定位面，限制5个自由度，再以一个销钉限制最后1个自由度，达到完全定位,然后进行铣削。 （2）精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。 （三）制定工艺路线 制定工艺路线得出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。 1.工艺路线方案一 工序一 粗、精铣φ20孔上端面。 工序二 钻、扩、铰、精铰φ20、φ55孔。 工序三 粗、精铣φ55孔上端面 工序四 粗、精铣φ55、φ20孔下端面。 工序五 切断。 工序六 钻φ4孔（装配时钻铰锥孔）。 工序七 钻一个φ4孔，攻M6螺纹。 工序八 铣47°凸台。 工序九 检查。 上面工序加工效率较高，但同时钻三个孔，对设备有一定要求。且看另一个方案。 2.工艺路线方案二 工序一 粗、精铣φ20孔上端面。 工序二 粗、精铣φ20孔下端面。 工序三 钻、扩、铰、精铰φ20孔。 工序四 钻、扩、铰、精铰φ55孔。 工序五 粗、精铣φ55孔上端面 工序六 粗、精铣φ55孔下端面。 工序七 切断。 工序八 钻φ20孔（装配时钻铰锥孔）。 工序九 钻一个φ20孔，攻M6螺纹。 工序十 铣47°凸台。 工序十一 检查。 上面工序可以适合大多数生产，但效率较低。 综合考虑以上步骤，得到我的工艺路线。 3.工艺路线方案三 工序一 以φ32外圆为粗基准，粗铣φ20孔下端面。 工序二 精铣φ20孔上下端面。 工序三 以φ20孔上端面为精基准，钻、扩、铰、精铰φ20孔，保证垂直度误差不超过0.05mm,孔的精度达到IT7。 工序四 以φ20孔为精基准，钻、扩、铰、精铰φ55孔，保证空的精度达到IT7。 工序五 切断。 工序六 以φ20孔为精基准，粗铣φ55孔上下端面。 工序七 以φ20孔为精基准，精铣φ55孔上下端面，保证端面相对孔的垂直度误差不超过0.07。 工序八 以φ20孔为精基准，钻φ4孔（装配时钻铰锥孔）。 工序九 以φ20孔为精基准，钻一个φ4孔，攻M6螺纹。 工序十 以φ20孔为精基准，铣47°凸台。 工序十一 检查。 虽然工序仍然是十一步，但是效率大大提高了。工序一和工序二比起工艺路线方案二快了一倍（实际铣削只有两次，而且刀具不用调整）。多次加工φ55、φ20孔是精度要求所致。 （四）机械加工余量、工序尺寸及毛皮尺寸的确定 ”CA6140车床拨叉”；零件材料为HT200，硬度190～210HB，毛皮重量2.2kg，生产类型大批量，铸造毛坯。 据以上原始资料及加工路线，分别确定各家工表面的机械加工余量、工序尺寸及毛坯尺寸如下： 1. 外圆表面延轴线方向长度方向的加工余量及公差（φ20，φ55端面）。 查《机械制造工艺设计简明手册》（以下称《工艺手册》）表2.2～2.5，取φ20，φ55端面长度余量均为2.5（均为双边加工） 铣削加工余量为： 粗铣 1mm 精铣 0mm 2. 内孔（φ55已铸成孔） 查《工艺手册》表2.2～2.5，取φ50已铸成孔长度余量为3，即铸成孔半径为44mm。 工序尺寸加工余量： 钻孔 扩孔 铰孔 精铰 3. 其他尺寸直接铸造得到 由于本设计规定的零件为大批量生产，应该采用调整加工。因此在计算最大、最小加工余量时应按调整法加工方式予以确认。 （五）确立切削用量及基本工时 工序一 以φ32外圆为粗基准，粗铣φ20孔上下端面。 1. 加工条件 工件材料：HT200,σb =0.16GPa HB=190~241,铸造。 加工要求：粗铣φ20孔上下端面。 机床：X6140卧式铣床。 刀具：W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度ae<=60,深度ap<=4,齿数z=10,故据《切削用量简明手册》（后简称《切削手册》）取刀具直径do=80mm。选择刀具前角γo＝＋5°后角αo＝8°，副后角αo’=8°，刀齿斜角λs=－10°,主刃Kr=60°,过渡刃Krε=30°,副刃Kr’=5°过渡刃宽bε=1mm。 2. 切削用量 1）铣削深度 因为切削量较小，故可以选择ap=1.5mm，一次走刀即可完成所需长度。 2）每齿进给量 机床功率为7.5kw。查《切削手册》f=0.14~0.24mm/z。由于是对称铣，选较小量f=0.14 mm/z。 3）查后刀面最大磨损及寿命 查《切削手册》表3.7，后刀面最大磨损为1.0~1.5mm。 查《切削手册》表3.8，寿命T=180min 4）计算切削速度 按《切削手册》，V c= 算得 Vc＝98mm/s，n=439r/min,Vf=490mm/s 据XA6132铣床参数，选择nc=475r/min,Vfc=475mm/s,则实际切削速度V c=3.14*80*475/1000=119.3m/min,实际进给量为f zc=V fc/ncz=475/(300*10)=0.16mm/z。 5)校验机床功率 查《切削手册》Pcc=1.1kw,而机床所能提供功率为Pcm>Pcc。故校验合格。 最终确定 ap=1.5mm，nc=475r/min,Vfc=475mm/s，V c=119.3m/min，f z=0.16mm/z。 6）计算基本工时 tm＝L/ Vf=(32+80)/475=0.09min。 工序二 精铣φ20孔上下端面。 1. 加工条件 工件材料：HT200,σb =0.16GPa HB=190~241,铸造。 加工要求：精铣φ20上下端面。 机床：X6140卧式铣床。 刀具：W18Cr4V硬质合金钢端铣刀,牌号YG6。铣削宽度ae<=60,深度ap<=4,齿数z=10,故据《切削用量简明手册》（后简称《切削手册》）取刀具直径do=80mm。选择刀具前角γo＝＋5°后角αo＝8°，副后角αo’=8°，刀齿斜角λs=－10°,主刃Kr=60°,过渡刃Krε=30°,副刃Kr’=5°过渡刃宽bε=1mm。 2. 切削用量 1） 铣削深度 因为切削量较小，故可以选择ap=1.0mm，一次走刀即可完成所需长度。 2） 每齿进给量 机床功率为7.5kw。查《切削手册》f=0.14~0.24mm/z。由于是对称铣，选较小量f=0.14 mm/z。 3） 查后刀面最大磨损及寿命 查《切削手册》表3.7，后刀面最大磨损为1.0~1.5mm。 查《切削手册》表3.8，寿命T=180min 4） 计算切削速度 按《切削手册》，查得 Vc＝98mm/s，n=439r/min,Vf=490mm/s 据XA6132铣床参数，选择nc=475r/min,Vfc=475mm/s,则实际切削速度V c=3.14*80*475/1000=119.3m/min,实际进给量为f zc=V fc/ncz=475/(300*10)=0.16mm/z。 5)校验机床功率 查《切削手册》Pcc=1.1kw,而机床所能提供功率为Pcm>Pcc。故校验合格。 最终确定 ap=1.0mm，nc=475r/min,Vfc=475mm/s，V c=119.3m/min，f z=0.16mm/z。 6）计算基本工时 tm＝L/ Vf=(32+80)/475=0.09min。 工序三 以φ20孔上端面为精基准，钻、扩、铰、精铰φ20孔，保证垂直度误差不超过0.05mm,孔的精度达到IT7。 1. 选择钻头 选择高速钢麻花钻钻头，粗钻时do=18mm，钻头采用双头刃磨法，后角αo＝12°，二重刃长度bε=2.5mm,横刀长b=1.5mm,宽l=3mm,棱带长度 ° ° ° 2.选择切削用量 （1）决定进给量 按钻头强度选择 按机床强度选择 最终决定选择机床已有的进给量 经校验 校验成功。 （2）钻头磨钝标准及寿命 后刀面最大磨损限度（查《切》）为0.5～０.８mm，寿命 ． （3）切削速度 查《切》 修正系数 查《切》机床实际转速为 故实际的切削速度 （4）校验扭矩功率 故满足条件，校验成立。 ３.计算工时 由于所有工步所用工时很短，所以使得切削用量一致，以减少辅助时间。 扩铰和精铰的切削用量如下： 扩钻： 铰孔： 精铰： 工序四 以φ20孔为精基准，钻、扩、铰、精铰φ50孔，保证空的精度达到IT7。 1. 选择钻头 选择高速钢麻花钻钻头，粗钻时do=48mm，钻头采用双头刃磨法，后角αo＝11°，二重刃长度bε=11mm,横刀长b=5mm,弧面长l=9mm,棱带长度 ° ° ° 2.选择切削用量 （1）决定进给量 查《切》 按钻头强度选择 按机床强度选择 最终决定选择Z550机床已有的进给量 经校验 校验成功。 （2）钻头磨钝标准及寿命 后刀面最大磨损限度（查《切》）为0.8～1.2mm，寿命 扩孔后刀面最大磨损限度（查《切》）为0.9～１.４mm，寿命 铰和精铰孔后刀面最大磨损限度（查《切》）为０.６～０.９mm，寿命
