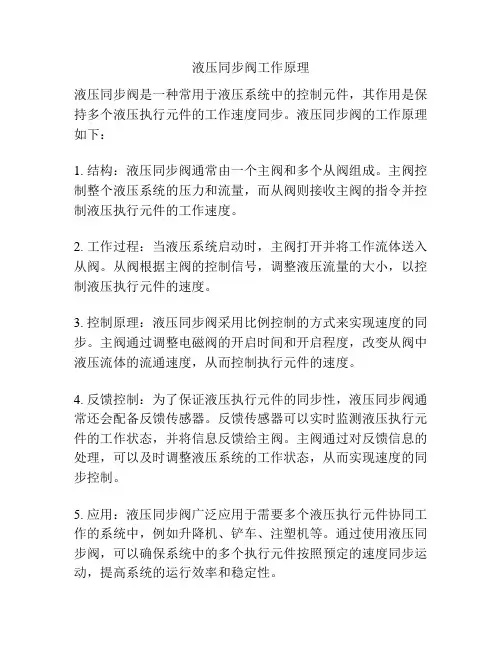

液压同步阀工作原理
液压同步阀是一种常用于液压系统中的控制元件，其作用是保持多个液压执行元件的工作速度同步。

液压同步阀的工作原理如下：
1. 结构：液压同步阀通常由一个主阀和多个从阀组成。

主阀控制整个液压系统的压力和流量，而从阀则接收主阀的指令并控制液压执行元件的工作速度。

2. 工作过程：当液压系统启动时，主阀打开并将工作流体送入从阀。

从阀根据主阀的控制信号，调整液压流量的大小，以控制液压执行元件的速度。

3. 控制原理：液压同步阀采用比例控制的方式来实现速度的同步。

主阀通过调整电磁阀的开启时间和开启程度，改变从阀中液压流体的流通速度，从而控制执行元件的速度。

4. 反馈控制：为了保证液压执行元件的同步性，液压同步阀通常还会配备反馈传感器。

反馈传感器可以实时监测液压执行元件的工作状态，并将信息反馈给主阀。

主阀通过对反馈信息的处理，可以及时调整液压系统的工作状态，从而实现速度的同步控制。

5. 应用：液压同步阀广泛应用于需要多个液压执行元件协同工作的系统中，例如升降机、铲车、注塑机等。

通过使用液压同步阀，可以确保系统中的多个执行元件按照预定的速度同步运动，提高系统的运行效率和稳定性。

液压平衡阀的工作原理
液压平衡阀是一种常用的液压元件，主要用于调节液压系统中某个回路的压力，并保持其稳定。

液压平衡阀通过自动调节流量来控制液压系统的压力。

液压平衡阀的工作原理如下：
1. 当液压系统中的压力升高到设定的值时，压力作用在平衡阀的控制腔（也称为调节腔）上。

调节腔内有一个活塞，当压力作用于活塞底部时，活塞会向上移动。

2. 活塞的上部沟通有一个或多个出口通道，称为控制孔。

当活塞上部与控制孔相连时，压力将通过控制孔进入液压平衡阀的控制腔。

3. 当活塞底部的压力达到设定的值后，活塞底部的压力将大于上部控制孔的压力。

这将导致活塞向上移动，并使控制孔关闭。

4. 一旦控制孔关闭，液压系统的压力将无法进一步通过平衡阀的控制腔下传，从而控制系统的压力保持在设定值。

液压平衡阀的工作原理是通过控制孔的开闭来实现对液压系统压力的调节。

当压力升高到设定值时，控制孔关闭，停止了液压系统中的流量，从而使系统的压力稳定在设定值上。

通过适当的调整控制孔的大小，可以实现对液压系统压力的精确控制。

液压单向阀工作原理
液压单向阀是一种阻止液体逆流的装置，其工作原理基于压力差和流体流动方向的变化。

液压单向阀通常由阀体、阀芯和弹簧组成。

在液压系统中，当液压油从高压源流向低压负载时，液压单向阀的阀芯会被沿流向的液压力推向阀座，从而将阀口封闭。

阀芯上的弹簧提供了还原力，以确保阀芯在正压力作用下能够恢复到关闭位置。

当液压系统的压力达到或超过设定的开启压力时，阀芯会受到压力的推力而打开阀口，从而允许液体流动。

然而，当流动方向发生改变或压力降低到一定程度时，阀芯会再次被沿反方向的液压力推向阀座，从而关闭阀口防止逆流。

液压单向阀的工作原理可总结为以下几个步骤：
1. 当液体以正常的流动方向通过阀体时，阀芯受到液压推力，被推向阀座关闭阀口。

2. 当系统的压力达到或超过开启压力设定值时，阀芯被压力推开并打开阀口，允许液体流动。

3. 如果液体流动方向改变或压力降低到设定值以下，阀芯会被反向的液压力推回阀座，关闭阀口以防止逆流。

通过以上工作原理，液压单向阀可以有效地阻止液体逆流，在液压系统中起到了重要的作用。

液压伺服阀工作原理
液压伺服阀是一种常用的液压控制元件，其工作原理基于流体压力的调控和流量的控制。

液压伺服阀一般由阀体、阀芯、弹簧、电磁铁等部件组成。

液压伺服阀的工作原理如下：
1. 稳态工作原理：当液压伺服阀处于静止状态时，阀芯通过弹簧受力保持在初始位置。

此时，液压油从液压源通过入口进入阀体，然后经过通道分配至工作执行部件（例如液动缸）。

由于阀芯处于静止状态，液压油流通过阀芯时，阀芯上的孔口会在阀芯与阀体之间形成不同的通道连接情况，从而调节液压油的流量。

当液动缸达到预定的位置时，压力反馈装置感应到液压油压力的变化，并通过反馈信息传给电磁铁。

2. 动态工作原理：当液动缸需要调节位置时，电磁铁会收到反馈信息，并通过调节电磁铁的通电时间和通电强度来控制阀芯的运动。

电磁铁通电后，产生的磁场作用下，将阀芯向开口方向推动或拉动。

随着阀芯的运动，液压油通道的连接情况发生改变，从而调节液压油的流量和压力。

当液动缸达到预定的位置后，电磁铁停止通电，阀芯由弹簧力将其复位到初始位置，从而实现位置的调节和控制。

通过不断调节电磁铁的通电情况，液压伺服阀可以实现对液动缸位置的精确控制。

液压伺服阀的工作原理使其在工程机械、船舶、模具制造等液压系统中起到重要的作用。
