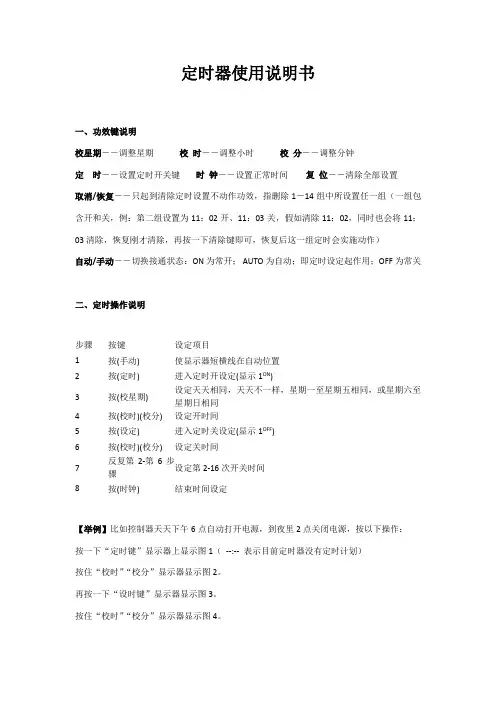

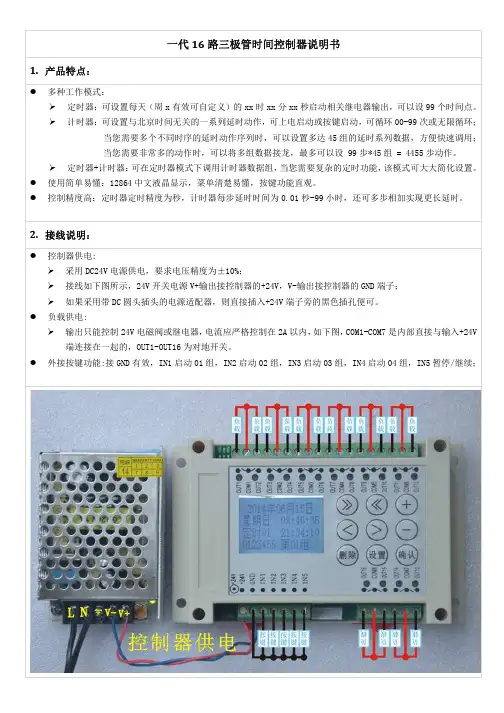

定时器使用说明书
一、功效键说明
校星期――调整星期校时――调整小时校分――调整分钟
定时――设置定时开关键时钟――设置正常时间复位――清除全部设置
取消/恢复――只起到清除定时设置不动作功效，指删除1－14组中所设置任一组（一组包含开和关，例：第二组设置为11：02开、11：03关，假如清除11：02，同时也会将11：03清除，恢复刚才清除，再按一下清除键即可，恢复后这一组定时会实施动作）
自动/手动――切换接通状态：ON为常开； AUTO为自动；即定时设定起作用；OFF为常关二、定时操作说明
步骤按键设定项目
1 按(手动) 使显示器短横线在自动位置
2 按(定时) 进入定时开设定(显示1ON)
3 按(校星期) 设定天天相同，天天不一样，星期一至星期五相同，或星期六至星期日相同
4 按(校时)(校分) 设定开时间
5 按(设定) 进入定时关设定(显示1OFF)
6 按(校时)(校分) 设定关时间
7 反复第2-第6步
骤
设定第2-16次开关时间
8 按(时钟) 结束时间设定
【举例】比如控制器天天下午6点自动打开电源，到夜里2点关闭电源，按以下操作：按一下“定时键”显示器上显示图1（--:-- 表示目前定时器没有定时计划）
按住“校时”“校分”显示器显示图2。
再按一下“设时键”显示器显示图3。
按住“校时”“校分”显示器显示图4。
以上调整完再按一下“时钟键”
注意：定时操作完成后，不要忘记按“自动/手动”键把接通状态设成AUTO状态。

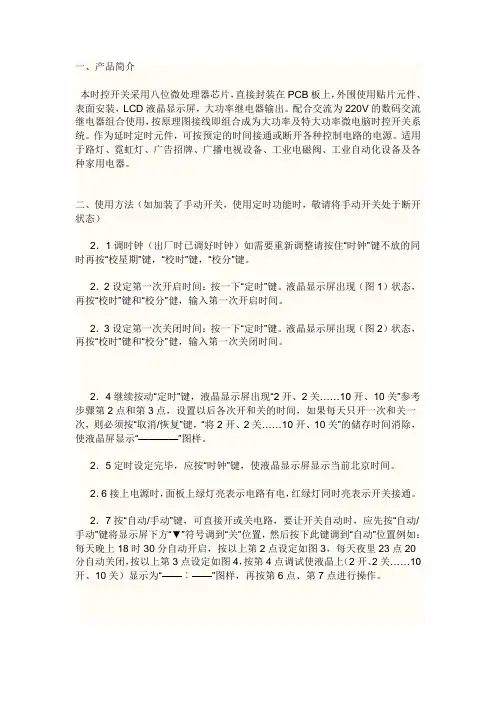

一、产品简介本时控开关采用八位微处理器芯片，直接封装在PCB板上，外围使用贴片元件、表面安装，LCD液晶显示屏，大功率继电器输出。
配合交流为220V的数码交流继电器组合使用，按原理图接线即组合成为大功率及特大功率微电脑时控开关系统。
作为延时定时元件，可按预定的时间接通或断开各种控制电路的电源。
适用于路灯、霓虹灯、广告招牌、广播电视设备、工业电磁阀、工业自动化设备及各种家用电器。
二、使用方法（如加装了手动开关，使用定时功能时，敬请将手动开关处于断开状态）2．1调时钟（出厂时已调好时钟）如需要重新调整请按住“时钟”键不放的同时再按“校星期”键，“校时”键，“校分”键。
2．2设定第一次开启时间：按一下“定时”键。
液晶显示屏出现（图1）状态，再按“校时”键和“校分”健，输入第一次开启时间。
2．3设定第一次关闭时间：按一下“定时”键。
液晶显示屏出现（图2）状态，再按“校时”键和“校分”健，输入第一次关闭时间。
2．4继续按动“定时”键，液晶显示屏出现“2开、2关……10开、10关”参考步骤第2点和第3点，设置以后各次开和关的时间，如果每天只开一次和关一次，则必须按“取消/恢复”键，“将2开、2关……10开、10关”的储存时间消除，使液晶屏显示“————”图样。
2．5定时设定完毕，应按“时钟”键，使液晶显示屏显示当前北京时间。
2．6接上电源时，面板上绿灯亮表示电路有电，红绿灯同时亮表示开关接通。
2．7按“自动/手动”键，可直接开或关电路，要让开关自动时，应先按“自动/手动”键将显示屏下方“▼”符号调到“关”位置，然后按下此键调到“自动”位置例如：每天晚上18时30分自动开启，按以上第2点设定如图3，每天夜里23点20分自动关闭，按以上第3点设定如图4，按第4点调试使液晶上（2开、2关 (10)开、10关）显示为“——︰——”图样，再按第6点、第7点进行操作。
2．8按“定时”键，再按“星期”键可设定每天相同，每天不同，星期一至星期五相同，星期六至星期日相同设定。
PLC工控板WS3U-F精速系列产品使用说明书--V1.8适用于以下型号：WS3U-14MR/MT-FWS3U-24MR/MT-FWS3U-32MR/MT-FWS3U-48MR/MT-FWS3U-56MR-F产品目录第一章产品概述 (1)1.1产品概述 (1)1.2基本参数 (1)1.3使用环境及安装方式 (1)第二章产品展示 (2)2.1产品主要硬件说明 (2)2.2产品正面效果图 (2)第三章电气设计参考 (3)3.1电源及功耗 (3)3.2232通讯口说明 (3)3.3485通讯口说明 (4)3.4输入内部等效电路与接线说明 (5)3.5输出内部等效电路与接线说明.....................6-73.6模拟量输入说明 (7)3.7模拟量输出说明 (7)3.8产品接线图 (8)3.9高速脉冲输出与脉宽调制 (8)3.10中断说明 (9)3.1产品接线图....................................9-11第四章编程参考 (12)4.1应用环境 (12)4.2元件号的分配和功能概要 (12)4.3基本指令 (13)4.4应用指令....................................13-164.5此版本不支持指令列表, (16)第五章常见问题及解决方案 (17)第六章保修条款 (17)第一章产品概述1.1产品概述·WS3U精速系列，采用ARMCortex-M332位MISC内核芯片，运算速度快，存储空间大。
·下载速度为38.4Kbps(特殊情况也可申请改9.6k);直接使用三菱GX Developer或者GX Works2编程、下载、调试、监视（不支持监控写入）.·采用DC24V供电;输出继电器均不打开条件下，静态电流30MA;每打开一路增加10MA电流，如3U-48mr输出继电器全打开后电流为270MA（6.48W）。
★轻触按键设定仪表参数,操作极其简单，避免了拔码 型仪表易坏的缺点；★具有手动自动复位，掉电保持计数值、参数锁定保 护功能；★可自由设定延时输出时间；★外供DC12V电源；★适合应用于包装机械、食品机械、木工机械等行业;HE系列时间控制器使用说明书一、基本特点四、型号说明二、仪表技术指标三、操作面板说明五、仪表的操作说明供电电源整机功耗继电器触点容量继电器寿命绝缘电阻强度环境条件输入信号输入阻抗延时时间定时范围AC220V±10% 50/60Hz ＜3W250VAC/3A或30VDC/5A 机械寿命：500万次；电气寿命：10万次(额定负载内)≥20M Ω;1.5KV/1M-10～50℃（不结冰）;35～85% RH(湿度）方波、正弦波脉冲信号2V≤H≤30V：0≤L≤1V≥10K Ω0.001S ～999999H0.001S ～999.999S; 1M ～999999M;0.01S ～9999.99S; 1H ～999999H;0.1S ～99999.9S; 1S ～9999M59S;1S ～999999S; 1S ～99H59M59S;A、SET：设定键及确认键 ; ：左移键; ：减键; ▲：增加键; RST键：复位键B、在操作菜单参数过程中，同时按 +▲键可退出参数 设定并保存(预置值设定)小时灯秒灯分钟灯面板按键锁OUT预置值密码锁定时范围停电记忆输出模式定时模式注:修改参数方法:按 鍵令下排闪动,再 键修改，后按SET 鍵確認剛修改的參數。
注：若本接線图与实际仪表接線图有差别， 请您按实际仪表接線图接線。
8.1 接線注意事项8.2 接線范例8.3 输出方式逻辑图(1)输入导線不宜过长，建议输入線使用屏蔽線。
(2)输入信号線应远离仪表电源線，动力电源線和负荷線，以避免产生杂讯干扰。
(3)对电气回路和非带电金属体进行耐压实验等场合，请将计数器从回路拆下或短路（有可能损坏CMOS电路）★RST为复位端子为高电平触发★CPIN为触发端子为低电平触发输出输出說明:1.當CON 設為PAU 時，控制端短接可以暫停計是時。
