发电机并网操作票1月12日

  • 格式：doc
  • 大小：4.36 MB
  • 文档页数：4
10
合上#4发变组II母2042刀闸动力电源小开关
11
合上#4发变组II母2042刀闸控制电源小开关
12
将#4发变组II母2042刀闸控制方式小开关切“远方”
13
检查#4发变组I母2041刀闸在分闸
14
检查“#4发变组204跳闸”压板已投入
15
检查“#4发变组204失灵启动压板已投入
16
检查#4主变中性点2401刀闸在合闸
26
检查#4励磁变保护正常投入
27
检查#4同期装置已投运
28
检查#4机厂用电快切装置已投运
29
合上#4发变组出口204开关控制电源小开关
30
检查#4发电机已达额定转速3000 rpm
31
检查#4发变组出口204开关在分闸
32
接调度令合上#4发变组II母2042刀闸
33
检查#4发变组2042刀闸三相合闸正确
3
检查#4发变组主变侧2042—2地刀在分闸
4
检查#4发变组出口204开关在分闸
5
检查#4发变组出口204开关SF6压力正常
6
合上#4发变组出口204开关蓄能电源小开关
7
检查#4发变组出口204开关蓄能正常
8
检查#4发变组出口204开关控制方式小开关在“远方”
9
检查#4发变组II母2042刀闸在分闸
17
检查#4主变冷却装置工作正常
18
检查#4主变冷却器油流指示正常
19
检查#4高厂变冷却装置工作正常
20
检查#4机出口三组PT小车已连接好，二次小开关已合好
21
合上#4机中性点刀闸
22
检查#4机灭磁开关在分闸
23
检查4#机励磁系统已处于热备用状态
24
检查#4发变组保护正常投入
25
检查#4高厂变保护正常投入
34
在DCS励磁操作面板上选择“开机”、“AVR投入”、“自动启励”，监视发电机电压升至19.6KV
35
手动“增磁”，发电机电压升至20KV
36
DEH发“自动同步”信号
37
同期面板点击“投入TK”、“同期启动”、“同期复位”
38
同期表转动，满足条件发电机自动并网，204断路器自动合上
39
复位#4发变组出口204开关至“合闸”位
按我院300MW/600MW一机多模火电仿真机电气一次接线图接线方式，写出并网操作票并进行发电机升压并网操作。
操作任务：#4发变组并列于220KVII母线
操作开始
时间
年月日时分
操作结束时间
年月日时分
ቤተ መጻሕፍቲ ባይዱ顺序
执行
操作内容
备注
按调度要求倒换好220KV系统中性点接地方式
1
检查#4发变组在热备用状态
2
检查#4发变组母线侧2042—1地刀在分闸
40
将#4机同期柜自动准同期开关TK切至“退出”位
41
检查#4发变组出口204开关三相合闸良好
42
检查#4发电机本体运行正常
43
检查#4主变、#01启备变变运行正常
第页本操作票共页
操作人：监护人：值班负责人：值长：

合集下载

发电机停机操作票(火电)

发电机停机操作票(火电)

某某生物质电力有限公司
电气倒闸操作票
年 月 日
票号：
页码： 1/1
操作任务：发电机解列停机
时 分
结束时间： 时 分
序 号
操作内容
记号
1 在电气后台机均匀而缓慢地将发电机有功功率和无功功率减到零。
2 在电气后台机上断开发电机主开关01, 将发电机与系统解列。
17
18
19
20
21
22
23
操作人： 监护人： 值长： 审核：
3 向汽机发“注意”和“已解列”信号，并汇报值长，发电机已解列。
4 将发电机电压降至零。
5 将 “通道投∕退”（ 6QK）开关切至“退出”位置。
6 断开1KKA、1KKB、1QS将调节器退出。
7 全面检查发电机，待发电机转速为零后，测量发电机热态绝缘电阻值。
8 作好记录。
9
10
11
12
13
14
15
16
电气倒闸操作票_3

电气倒闸操作票_3

1
6
合上1#发电机3#PT的二次开关，
1
7
合上励磁刀闸，
18
检查励磁刀闸确合，
19
将励磁柜交，直流电源合上，
20
检查冷却装置电源指示灯亮,
21
将自动励磁装置切换至远方控制，
22
投入1#发电机的启停机压板，
23
合上1#发电机车控装置的交|直流控制开关，
操作人;监护人：值班负责人：值长：

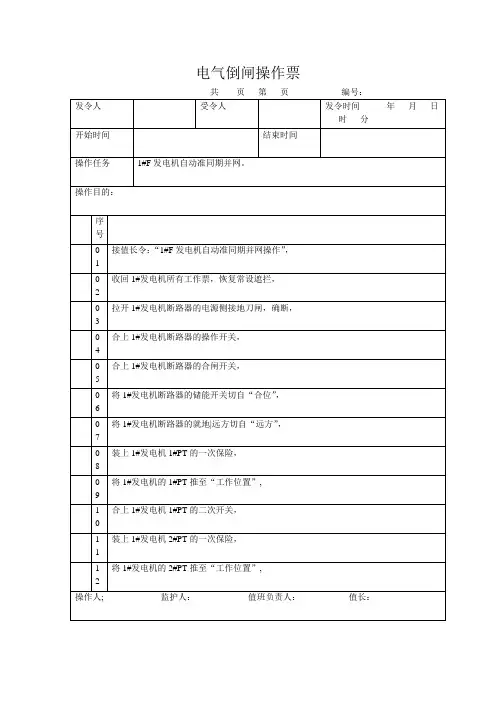

电气倒闸操作票
共页第页编号：
05Байду номын сангаас
合上1#发电机断路器的合闸开关，
06
将1#发电机断路器的储能开关切自“合位”，
07
将1#发电机断路器的就地|远方切自“远方”，
08
装上1#发电机1#PT的一次保险，
09
将1#发电机的1#PT推至“工作位置”,
10
合上1#发电机1#PT的二次开关，
11
装上1#发电机2#PT的一次保险，
12
将1#发电机的2#PT推至“工作位置”,
电气倒闸操作票
共页第页编号：
发令人
受令人
发令时间年月日
时分
开始时间
结束时间
操作任务
1#F发电机自动准同期并网。
操作目的：
序号
0
1
接值长令：“1#F发电机自动准同期并网操作”，
02
收回1#发电机所有工作票，恢复常设遮拦，
03
拉开1#发电机断路器的电源侧接地刀闸，确断，
04
合上1#发电机断路器的操作开关，
操作人;监护人：值班负责人：值长：
电气倒闸操作票
共页第页编号：
发令人
受令人
发令时间年月日
1号机操作票(空转带主变至零起升压)

1号机操作票(空转带主变至零起升压)

29
检查1号发电机出口021断路器三相确在分闸位置；
30
将1号机组励磁调节屏上“远控/近控”切至“远控”位置；
31
将1号机组励磁调节屏“整流/逆变”切换开关在“整流”位置；
32
将1号机组励磁调节屏A/B/C通道起励方式由“零起起励”方式切换
为“残压升压”方式；
下接号操作票第3页
备注
操作人：监护人：值班负责人：
21
检查1号发变组运行正常；
22
将1号机组机端电压增至75%Ue运行；
23
检查1号发变组运行正常；
24
将1号机组机端电压增至100%Ue运行；
25
检查1号发变组运行正常；
26
将1号机组励磁调节屏“整流/逆变”切换开关在“逆变”位置；
27
检查1号机组机端电压降为“0”；
28
上位机断开1号发电机出口021断路器；
11
合上1号主变中性点2110接地刀闸；
12
检查1号主变中性点2110接地刀闸在合闸位置；
13
上位机将1号发电机出口021断路器无压合闸；
14
检查1号发电机出口021断路器三相确在合闸位置；
15
检查1号发变组运行正常；
16
将1号机组励磁调节屏上“远控/近控”切至“近控”位置；
17
将1号机组励磁调节屏A/B/C通道起励方式由“残压起励”方式切换
5
检查1号机组励磁调节屏“整流/逆变”切换开关在“整流”位置；
6
检查1号机组励磁调节屏A/B/C通道正常；
7
检查1号机组灭磁开关在合闸位置；
8
检查1号隔离变厂房侧016断路器三相确在分闸位置；
9
检查1号厂变10.5kV侧014断路器三相确在分闸位置；
光伏电站运行操作票

光伏电站运行操作票

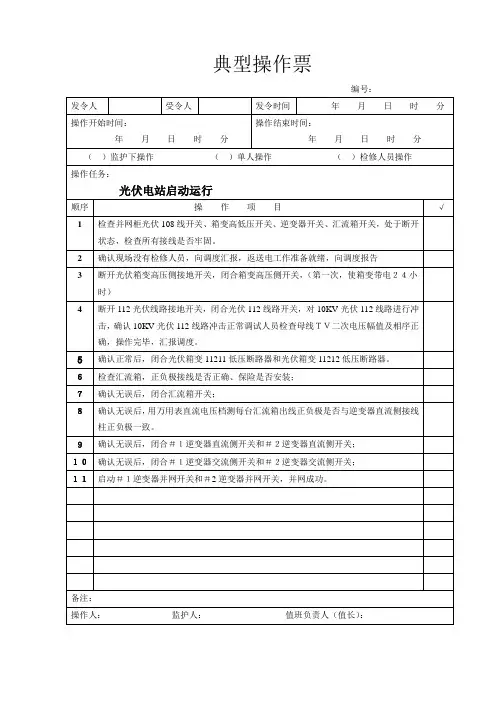

典型操作票
