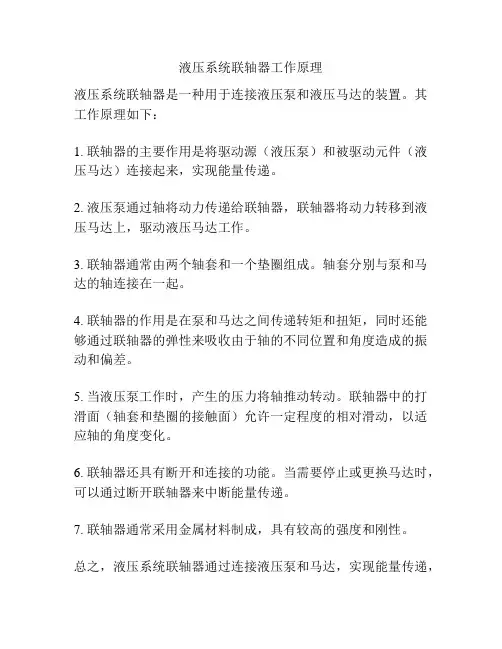

液压系统联轴器工作原理
液压系统联轴器是一种用于连接液压泵和液压马达的装置。
其工作原理如下：
1. 联轴器的主要作用是将驱动源（液压泵）和被驱动元件（液压马达）连接起来，实现能量传递。
2. 液压泵通过轴将动力传递给联轴器，联轴器将动力转移到液压马达上，驱动液压马达工作。
3. 联轴器通常由两个轴套和一个垫圈组成。
轴套分别与泵和马达的轴连接在一起。
4. 联轴器的作用是在泵和马达之间传递转矩和扭矩，同时还能够通过联轴器的弹性来吸收由于轴的不同位置和角度造成的振动和偏差。
5. 当液压泵工作时，产生的压力将轴推动转动。
联轴器中的打滑面（轴套和垫圈的接触面）允许一定程度的相对滑动，以适应轴的角度变化。
6. 联轴器还具有断开和连接的功能。
当需要停止或更换马达时，可以通过断开联轴器来中断能量传递。
7. 联轴器通常采用金属材料制成，具有较高的强度和刚性。
总之，液压系统联轴器通过连接液压泵和马达，实现能量传递，
并通过其弹性来吸收振动和偏差。
它在液压系统中起到了重要的连接和传递作用。
联轴器和离合器主要用于轴与轴之间的联接，使它们一起回转并传递转矩。
联轴器和离合器的区别在于：用联轴器联接的两根轴，只有在机器停车后，经过拆卸才能把它们分离。
用离合器联接的两根轴，在机器工作中就能方便地使它们分离或接合。
联轴器和离合器大都已标准化了联轴器、离合器和制动器都是常用部件，多数已经标准化。
本章将介绍常用的联轴器、离合器和制动器的结构、特点、应用场合以及选择方法。
对应用越来越多的液力联轴器也作简单介绍。
第一节联轴器由于制造及安装误差或工作中的磨损、受载变形等原因，联轴器所联接的两根轴往往不能对中，常产生轴向、径向、偏角、综合等位移，见图14.1.1，另外有些联轴器常在振动、冲击的环境下工作，因此要求联轴器在传递转距的同时，还应具有一定的补偿轴线偏移、缓冲吸振的能力。
图14.1.1联轴器所联两轴的偏移根据有无补偿相对位移的能力，联轴器可分为刚性联轴器和弹性联轴器。
一、刚性联轴器刚性联轴器结构简单，制造容易、承载能力大，成本低，适用于载荷平稳、转速稳定、两轴对中良好的场合。
刚性联轴器由刚性传力件组成，又可分为固定式和可移式两类。
固定式刚性联轴器不能补偿两轴的相对位移；可移式刚性联轴器能补偿两轴的相对位移。
（一）固定式刚性联轴器1、套筒联轴器如图14 — 2所示，套筒联轴器是由一公用套筒及键或销等联接方式将两轴联接。
这种联轴器的结构简单，径向尺寸小，制作方便，但其装配拆卸时需作轴向移动，适用于两轴直径小、同轴度较高、轻载荷、低转速、无振动、无冲击、工作平稳的场合。
2、凸缘联轴器刚性联轴器中应用最广的是凸缘联轴器，如图14.1.3所示。
它由两个带有凸缘的半联轴器用螺栓联接而成，图14.1.3a 采用两半联轴器凸缘肩和凹槽对中，依靠两半联轴器接触面间的摩擦力传递转矩，两半联轴器用普通螺栓联接。
图14.1.3b 采用铰制孔对中，直接利用螺栓与螺栓孔壁之间的挤压传递转距。
凸缘联轴器使用方便，能传递较大转距，安装时对中性要求高，主要用于刚性较好、转速较低、载荷平稳的场合。
挠性联轴器工作原理
挠性联轴器是一种常用的机械传动装置，它通过柔性补偿元件来实现两个轴的连接和传递力矩。
其工作原理如下：
1. 柔性补偿元件：挠性联轴器一般采用金属弹簧、橡胶等材料制成的柔性补偿元件，这种材料具有一定的柔性和弹性，可以在一定范围内变形和回复形状。
2. 轴的连接：挠性联轴器的两端分别与传动轴连接。
它通常包括外套和内衬两部分，外套通过螺栓或销钉固定在轴上，内衬则通过特殊的结构固定在另一根轴上。
3. 工作原理：当两根轴旋转时，传递的扭矩会使得挠性联轴器的柔性补偿元件发生变形。
金属弹簧可以弯曲，橡胶可以压缩和伸展，这种变形会吸收传动过程中产生的震动、冲击和轴的偏心等不利因素，从而保护传动装置的正常工作。
4. 能量传递：挠性联轴器通过柔性补偿元件将扭矩从一根轴传递到另一根轴。
当一根轴转动时，它与挠性联轴器的外套发生相对运动，通过内衬的连接，扭矩逐渐传递到另一根轴上。
5. 适应性：挠性联轴器具有一定的柔性和变形能力，可以适应轴的偏心、轴的倾斜等情况，确保传动装置在一定范围内保持稳定的工作。
总之，挠性联轴器通过柔性补偿元件实现了两根轴的连接和扭
矩传递，并且具有良好的吸震、减震和缓冲功能，保证了传动装置的正常工作。
