高中通用技术形体的尺寸标注及三视图专项训练1．尺寸标注的基本要求（八个字）：正确完整清晰合理2．尺寸标注基本规则：（1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形大小及绘图的准确度无关；（2）图样中所注的尺寸，以“毫米”为单位时，不要标注计量单位的代号或名称；如采用其他单位，则必须注明相应计量单位的代号或名称。
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
3．尺寸标注的三要素：(如下图所示)（1）尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。
也可利用轮廓线、轴线或对称中心线作尺寸界线。
超出尺寸线的终端2mm左右。
（2）尺寸线用细实线绘制，不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。
其两端带有箭头。
（3）尺寸数字线性尺寸的数字一般应注写在尺寸线的上方，也允许写在尺寸线的中断处。
4．常见的尺寸标注（1）线性尺寸的注法尺寸线与所标注的线段平行；尺寸界线应与尺寸线垂直（必要时才允许倾斜），并应超出尺寸线2—3mm。
A.水平方向尺寸注写在尺寸线的上方，字头向上；B.垂直方向尺寸注写在尺寸线的左方，字头向左；C.倾斜方向尺寸注写在尺寸线的斜上方，字头向着斜上方；D.当出现在30范围内标注尺寸时，应按引出标注。
（2）标注直径表示直径的符号是φ。
整圆或大于半圆的圆弧需要标注直径。
标注直径的方法有多种，通常根据圆的大小和位置来确定。
需要标注直径的形体主要有圆柱、圆锥和球体等旋转形体。
（3）标注半径表示半径的符号是R。
半圆或小于半圆的圆弧需要标注半径。
标注半径的方法也有多种，通常根据圆弧的大小和位置来确定。
（4）标注角度尺寸界线应沿径向引出，尺寸线要画成圆弧，圆心是角的顶点，尺寸数字应一律水平书写，一般注在尺寸线的中断处，必要时也可以引出标注。
三视图练习请补全三视图中所缺的3条图线。
三视图及尺寸标注

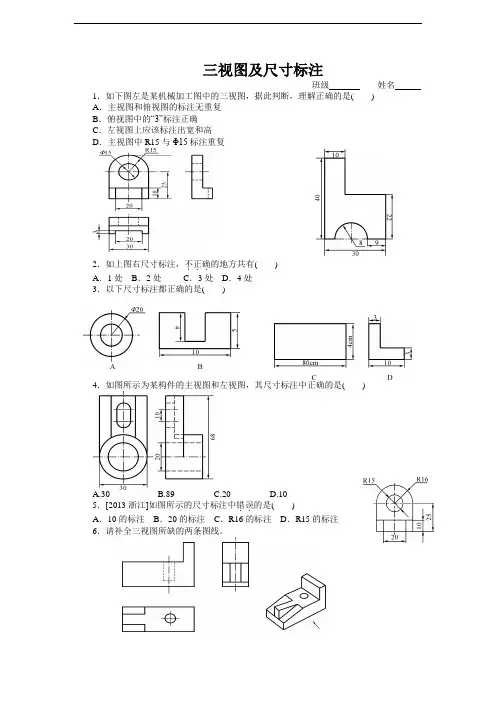

班级姓名1．如下图左是某机械加工图中的三视图，据此判断，理解正确的是() A．主视图和俯视图的标注无重复
B．俯视图中的“3”标注正确
C．左视图上应该标注出宽和高
D．主视图中R15与Φ15标注重复
2．如上图右尺寸标注，不正确
．．．的地方共有()
A．1处B．2处C．3处D．4处
3．以下尺寸标注都正确的是()
4．如图所示为某构件的主视图和左视图，其尺寸标注中正确的是()
A.30
B.89
C.20
D.10
5．[2013浙江]如图所示的尺寸标注中错误
．．的是()
A．10的标注B．20的标注C．R16的标注D．R15的标注
6．请补全三视图所缺的两条图线。
7．请补全三视图所缺的两条图线。
8．根据立体图和俯视图，请补全三视图中所缺的两条图线。
9．请补全三视图中两条图线。
10．请补全主视图中所缺图线。
11．请补全三视图中所缺的图线。
12．请补全三视图中所缺图线。
13. 请补全三视图所缺的两条图线
14.（2015.3）．请补全三视图中所缺的两条图线。
15．根据轴测图，补全三视图中缺少的图线。
16．[2013浙江]请补全三视图中所缺的两条图线。
机械制图–三视图1. 介绍机械制图是机械工程领域中非常重要的一项技术。
而机械制图中的三视图则是非常常用的一种制图方式。
三视图是指通过正视图、俯视图和侧视图来展示机械零件或产品在三个主要方向上的形状和尺寸。
本文将介绍三视图的基本概念、制图过程和一些注意事项。
2. 三视图的概念在机械制图中，三视图是通过正交投影的方式来展示机械零件或产品的形状和尺寸。
正交投影是一种由三个相互垂直的相互投影面组成的投影系统。
而三视图则分别是对这三个投影面进行投影得到的。
三视图包括：•正视图：从零件或产品的正面投影得到的视图。
•侧视图：从零件或产品的侧面投影得到的视图。
•俯视图：从零件或产品的上方投影得到的视图。
通过这三个视图，可以全面地了解零件或产品的形状和尺寸，方便进行加工和装配。
3. 制图过程制作三视图需要进行以下步骤：步骤1：选择适当的投影面首先要选择适当的投影面，这取决于零件或产品的形状和要展示的信息。
通常情况下，正视图通常选择垂直于主要特征的投影面，侧视图选择平行于主要特征的投影面，俯视图则选择垂直于工作面的投影面。
步骤2：绘制正视图在选定的投影面上，按照实际尺寸绘制零件或产品的正视图。
注意要准确地表示出特征和尺寸，包括主要特征、孔和轴等。
步骤3：绘制侧视图在平行于主要特征的投影面上，按照实际尺寸绘制零件或产品的侧视图。
要注意与正视图的对应关系，确保主要特征的位置和尺寸一致。
步骤4：绘制俯视图在垂直于工作面的投影面上，按照实际尺寸绘制零件或产品的俯视图。
同样要与正视图和侧视图保持对应关系。
步骤5：标注尺寸在绘制完三个视图后，需要进行尺寸标注。
尺寸标注要准确、清晰，并遵循一定的标注规范。
标注需要对零件或产品的尺寸进行详细的描述，以便于工艺人员和操作人员进行加工和使用。
4. 注意事项在绘制三视图时，需要注意以下几点：•要保证三视图之间的对应关系，即三个视图中的主要特征和尺寸应该是一致的。
•要注意选择适当的缩放比例，使得绘制出的三视图能够清晰地展示零件或产品的形状和尺寸。
通用技术高考专题训练1——三视图及尺寸标注1．图书馆内使用的活动木梯的立体图及待完善的三视图如图所示。
（1）请补齐左视图和俯视图中缺少的线条。
（2分）（2）根据立体图所给尺寸，在三视图中标注出木梯对应的长、宽、高尺寸。
（4分）2.下图是小锤的正等轴侧图，请补全俯视图，并画出它的左视图。
3、请画出下列立体图的左视图（满足“长对正，宽相等，高平齐”）4．根据立体图，补齐俯视图和左视图5．根据立体图，画出俯视图、补齐俯视图和左视图6．根据题图所示形体，画出主视图。
补全俯视图的缺漏线条。
7、连线题，请将立体图和相应的三视图连在一起8.根据轴测图补全三视图中所缺的线，或补画第三个视图9．根据立体图，补全三视图。
10.根据立体模型补画视图中所缺的线。
11．根据立体图，画出主视图和左视图12.请画出下列立体图形的三视图。
13.画出如图所示的零件的三视图，并在视图上标注形体的尺寸。
（注：上部分圆柱体上、下表面的直径6cm，圆柱高10cm；下部分圆柱体上、下表面的直径8cm，圆柱高4cm。
）14.请认真观察右面的图样，其中有4处不对的地方请指出图中不对的4处地方或说明改正意见：b. _________________________c. _________________________d. _________________________15.根据立体图，画出其三视图，并标注基本尺寸。
16. 某零件如下图所示，已知其正视图和左视图如下图，请补画其俯视图。
17.请画出下列构件的三视图，构件长120mm，宽25mm、高40mm，两孔直径均为20mm,小孔圆心离构件中心距离均为40mm，构件两端圆弧半径均为40mm ，要求：画出尺寸界线、尺寸线，标注尺寸数字，制图比例1∶2。
18.作俯视图并补全视图上所缺的线条。
