螺纹的常规画法

__________________________________________________

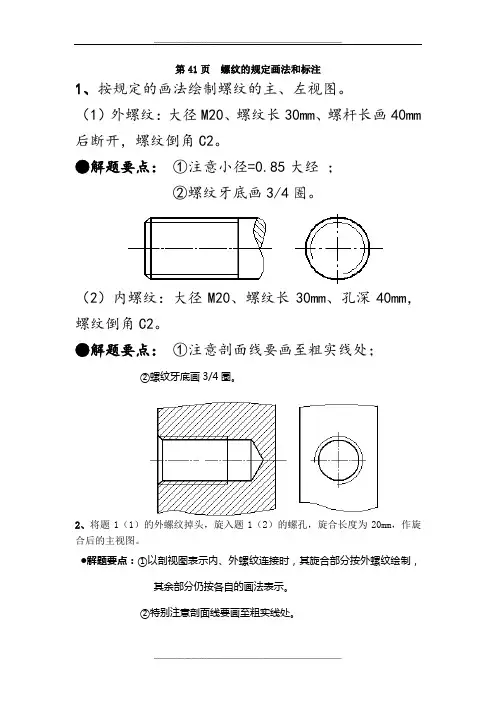

__________________________________________________ 第41页 螺纹的规定画法和标注

1、按规定的画法绘制螺纹的主、左视图。

（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm后断开，螺纹倒角C2。

●解题要点： ①注意小径=0.85大经 ；

②螺纹牙底画3/4圈。

（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。

●解题要点： ①注意剖面线要画至粗实线处；

②螺纹牙底画3/4圈。

2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。

●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。

②特别注意剖面线要画至粗实线处。 __________________________________________________

__________________________________________________

3、分析下列错误画法，并将正确的图形画在下边的空白处。

4、根据下列给定的螺纹要素，标注螺纹的标记或代号：

（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：

中径、小径均为6H，旋合长度属于短的一组。

（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。

●解题要点：标注细牙螺纹时，必须注出螺距。

__________________________________________________

__________________________________________________

（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。

内螺纹标准画法

螺纹是一种常用的紧固连接方式，它可以通过旋转将零件固定在一起。在机械设计与制造中，了解螺纹的标准画法是非常重要的。本文将介绍螺纹的标准画法，包括螺纹符号和标注方法。

一、螺纹符号的画法

螺纹符号是用来表示螺纹类型、尺寸和精度的图形符号，通常是在工程图纸上绘制的。

1. 内螺纹符号的画法

内螺纹通常用一个实线圆圈表示，圆圈内部绘制线型、字母和数字，以表示螺纹的类型、尺寸和精度。常见的内螺纹符号有直径优先、长度优先和直径与长度并列等。

- 直径优先：用字母“M”表示螺纹类型，后接螺纹直径（单位为毫米），再接精度等级。例如，M4×0.7表示直径为4毫米、螺距为0.7毫米的螺纹。

- 长度优先：用字母“M”表示螺纹类型，后接螺距（单位为毫米），再接精度等级。例如，M4×0.7-6g表示螺距为0.7毫米、精度等级为6g的螺纹。

- 直径与长度并列：直径和长度并列，用两个字母表示螺纹类型，两个字母之间用一个斜杠分隔，后接直径和长度的数值，最后是精度等级。例如，M4/0.7-6g表示直径为4毫米、螺距为0.7毫米、精度等级为6g的螺纹。

2. 其他螺纹符号的画法

除了内螺纹，还有外螺纹、左旋螺纹、特殊螺纹等各种类型的螺纹。这些螺纹的符号画法都有一定的规范。

- 外螺纹：外螺纹通常用一个虚线圆圈表示，圆圈内部绘制线型、字母和数字，表示螺纹的类型、尺寸和精度。

- 左旋螺纹：左旋螺纹通常在圆圈上方或下方绘制箭头，并在圆圈内部绘制线型、字母和数字，以表示螺纹的类型、尺寸和精度。

- 特殊螺纹：特殊螺纹的符号画法根据其特殊性质而定，可以通过符号图形进行表示。

二、螺纹标注方法

螺纹标注是指在工程图纸上对螺纹进行尺寸和精度的标注，常用的标注方法有以下几种。

1. 基本标注法

基本标注法是最常见的标注方法，适用于直径优先和长度优先的内螺纹。标注方法为：先标注螺纹类型，后接螺纹直径或螺距，最后标注精度等级。

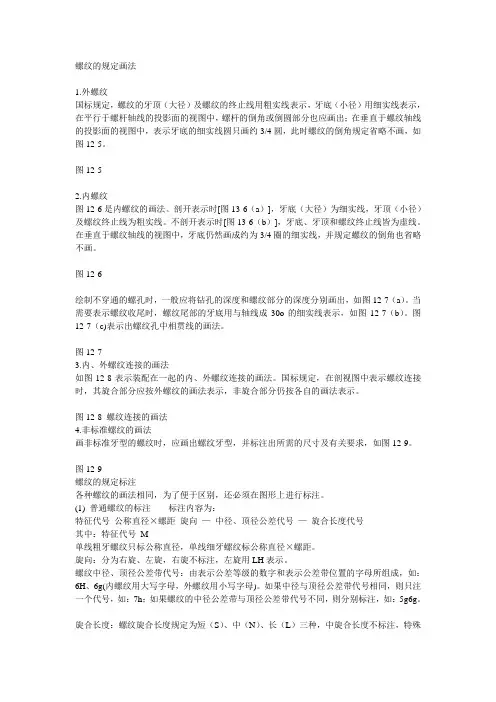

螺纹的规定画法

1.外螺纹

国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-5

2.内螺纹

图12-6是内螺纹的画法。剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6

绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。图12-7（c)表示出螺纹孔中相贯线的画法。

图12-7

3.内、外螺纹连接的画法

如图12-8表示装配在一起的内、外螺纹连接的画法。国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法

4.非标准螺纹的画法

画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9

螺纹的规定标注

各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注 标注内容为：

特征代号 公称直径×螺距 旋向 — 中径、顶径公差代号 — 旋合长度代号

其中：特征代号 M

单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

1 第二节 螺纹及螺纹紧固件的画法

图讲解：

螺纹是机器零件上常用的结构，如螺钉、螺栓、管接头、丝杠等。螺纹主要用于连接零件、传递动力和改变运动形式。螺纹的加工方法很多，通常是在车床上车削而成。在圆柱（或圆锥）外表面上加工出的螺纹称外螺纹，在圆孔内表面上加工出的螺纹称内螺纹。

一、螺纹的规定画法

演示讲解：

GB规定：螺纹的牙顶用粗实线表示，牙底用细实线表示，在螺杆的倒角或倒圆部分牙底线也应画出。在垂直于螺纹轴线投影面的视图中，表示牙底的细实线圆只画约3/4圈，此时螺纹上的倒角圆省略不画。在绘图时，大、小径之间按d1（D1）=0.85d（D）的关系画出，螺纹终止线画粗实线。在剖视图或断面图中，断面线必须画至粗实线。

外螺纹的规定画法：

内螺纹的规定画法：

对于不穿通的螺纹孔，钻孔深度与螺纹深度应分别画出，钻孔深度应比螺孔深度约大 2 0.5d，并且钻孔底部应画出120°的锥顶角。

内、外螺纹连接的画法：

内、外螺纹连接常用剖视图表示，其旋合部分按外螺纹画法表示，其余部分仍按各自的画法表示。画螺纹连接图时，表示大、小径的粗、细实线应分别对齐，与倒角的大小无关。

二、螺纹紧固件的标记和规定画法

1．螺纹紧固件的种类和标记

常用的螺纹紧固件有螺栓、螺钉、螺柱、螺母和垫圈等，这些零件均已标准化，它们各部分的结构和尺寸都可以从有关标准中查出。螺纹紧固件通常是由专业工厂成批生产，不单独制造，使用时可直接按规格购买。因此，熟悉常用螺纹紧固件的结构型式及标记是很重要的。

螺纹紧固件标记的一般格式：

名称 标准代号 — 螺纹规格×公称长度 — 性能等级

名 称——指螺栓、螺钉、螺柱、螺母、垫圈。

标准代号——国标编号及年号。

螺纹规格——两种形式，Md×P（细牙）、Md（粗牙）。

公称长度——指螺栓、螺柱、螺钉的有效长度。

性能等级——需要说明的标注，一般情况下可省略。
