内外螺纹的画法

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

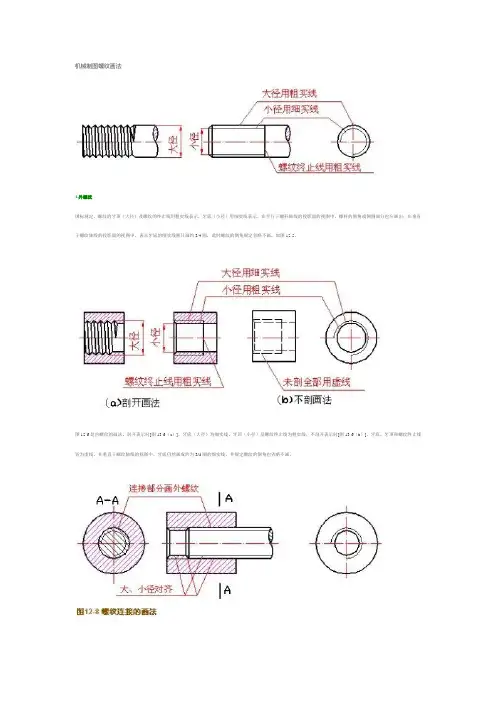

机械制图螺纹画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

旋合长度：螺纹旋合长度规定为短（S）、中（N）、长（L）三种，中旋合长度不标注，特殊需要时可注明旋合长度数值，如M10-6g-40。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

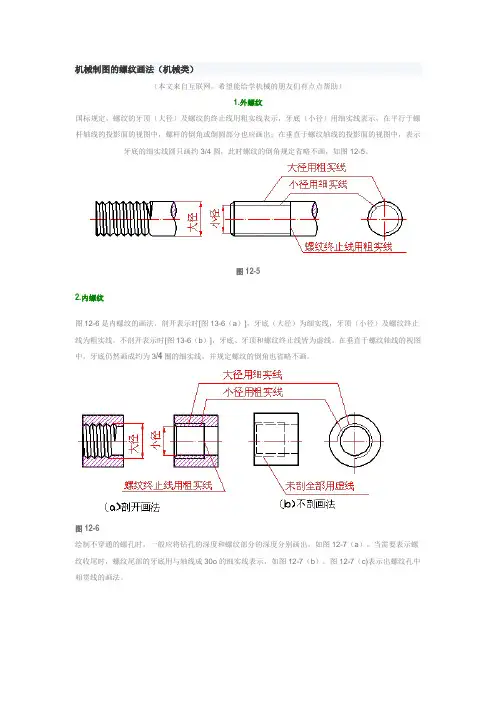

机械制图的螺纹画法（机械类）（本文来自互联网，希望能给学机械的朋友们有点点帮助）1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

螺纹的规定画法螺纹的规定画法螺纹一般不按真实投影作图，而是采用机械制图国家标准规定的画法以简化作图过程。

（1）外螺纹的画法外螺纹的大径用粗实线表示，小径用细实线表示。

螺纹小径按大径的0.85倍绘制。

在不反映圆的视图中，小径的细实线应画入倒角内，螺纹终止线用粗实线表示，如所示。

当需要表示螺纹收尾时，螺纹尾部的小径用与轴线成30°的细实线绘制，如图所示。

在反映圆的视图中，表示小径的细实线圆只画约3/4圈，螺杆端面上的倒角圆省略不画，如图所示。

剖视图中的螺纹终止线和剖面线画法如图所示。

外螺纹画法（2）内螺纹的画法内螺纹通常采用剖视图表达，在不反映圆的视图中，大径用细实线表示，小径和螺纹终止线用粗实线表示，且小径取大径的0.85倍，注意剖面线应画到粗实线；若是盲孔，终止线到孔的末端的距离可按0.5倍大径绘制；在反映圆的视图中，大径用约3/4圈的细实线圆弧绘制，孔口倒角圆不画，如图所示。

当螺孔相交时，其相贯线的画法如图所示。

当螺纹的投影不可见时，所有图线均画成细虚线，如图所示。

内螺纹的画法（3）内、外螺纹旋合的画法只有当内、外螺纹的五项基本要素相同时，内、外螺纹才能进行连接。

用剖视图表示螺纹连接时，旋合部分按外螺纹的画法绘制，未旋合部分按各自原有的画法绘制。

如图所示。

画图时必须注意：表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。

内、外螺纹旋合画法内、外螺纹旋合画法（4）螺纹牙型的表示法螺纹的牙型一般不需要在图形中画出，当需要表示螺纹的牙型时，可按图的形式绘制。

外螺纹局部剖内螺纹全剖局部放大图螺纹牙型的表示法（5）圆锥螺纹画法具有圆锥螺纹的零件，其螺纹部分在投影为圆的视图中，只需画出一端螺纹视图，如图所示。

外螺纹内螺纹圆锥螺纹的画法。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

第8章标准件与常用件一、本章重点：1．内、外螺纹的规定画法及内外螺纹旋合的画法；2．螺纹的代号含义及标注；3．单个圆柱齿轮的画法和两圆柱齿轮啮合的画法4．键、滚动轴承、弹簧的画法。

二、本章难点：1．螺栓、双头螺柱、螺钉的连接画法；2．圆柱齿轮啮合的画法；3．普通平键的连接画法；三、本章要求：通过本章的学习，要掌握各种螺纹连接件的画法、单个圆柱齿轮和两圆柱齿轮啮合的画法、普通平键的连接画法、轴承的画法和弹簧的画法。

四、教学手段：多媒体教学、模型、挂图、习题集作业五、本章内容：标准件：用量很大的零件如：螺栓、螺母、螺钉、垫圈、键等，为了便于成批或大量生产，国家有关部门对这类零件的结构和尺寸等都作了规定，成为标准化、系列化的零件。

常用件：如同标准件一样，它们只是结构和尺寸虽没有完全标准化，但它们用量大，结构典型，并有标准参数，如：齿轮、弹簧等。

8.1 螺纹及螺纹紧固件8.1.1 螺纹1．螺纹的结构要素（1）牙型：由三角形。

梯形、锯齿形和方形等。

（2）公称直径：是代表螺纹的规格尺寸的直径，一般是指螺纹的大径。

用d（外螺纹）或D（内螺纹）表示。

（3）线数：螺纹有单线和多线之分，沿一条螺旋线形成的螺纹，称为单线螺纹；沿两条或两条以上螺旋线所形成的螺纹称为多线螺纹。

用n表示。

（4）螺距和导程：螺问相邻两牙在中径线上对应两点间的轴向距离，称为螺距，用p表示。

同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程，用s表示。

对于单线螺纹，导程与螺距相等，即s=p。

多线螺纹s=n×p.（5）旋向：螺纹的旋向有左旋和右旋之分。

顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。

内、外螺纹连接时，以上要素须相同，才可旋合在一起。

螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。

三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图12-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号 M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

外螺纹画法外螺纹一般用视图表示，牙顶（大径)用粗实线绘制，牙底(小径，约等于大径的0.85倍）用细实线绘制；在平行于螺纹轴线的投影面上的视图中，用来限定完整螺纹长度的螺纹终止线用粗实线绘制.在垂直于螺纹轴线的投影面上的视图中，表示牙底的细实线圆只画约3/4圈,倒角圆不画。

如图（a)所示。

螺尾一般不表示。

当需要表示螺尾时,该部分的牙底线用与轴线为30°角的细实线绘制，如图（b)所示。

当外螺纹被剖切时，被剖切部分的螺纹终止线只在螺纹牙处画出，中间是断开的；剖面线必须画到表示牙顶的粗实线处，如图(c)所示。

内螺纹画法在平行于螺纹轴线的投影面上的视图中,内螺纹一般采用剖视画法。

牙底（大径)用细实线绘制，牙顶(小径，约等于大径的0.85倍)用粗实线绘制，螺纹终止线用粗实线绘制，螺尾一般不表示。

在垂直于螺纹轴线的投影面上的视图中,表示牙底的细实线圆只画约3/4圈，倒角圆不画。

剖面线也必须画到表示牙顶的粗实线处，如下图(a)所示.不可见螺纹的所有图线都用虚线绘制，如下图（b)所示。

螺纹孔相贯的画法如下图(c）所示.牙型表示方法牙型符合国家标准的螺纹一般不必表示牙型，当需要表示牙型时可采用下图所示的绘制方法。

内外螺纹连接画法内外螺纹连接一般用剖视图表示。

此时,内外螺纹的旋合部分按外螺纹画法绘制，其余部分仍按各自的画法绘制，如下图所示.需要指出，对于实心杆件，当剖切平面通过其轴线时按不剖画。

如下图(a)所示的外螺纹杆件便是按不剖画出的。

螺纹孔相贯的画法1、螺纹孔与圆柱孔相交螺纹孔与圆柱孔相交时，仅画出牙顶圆柱面与孔的交线(粗实线）。

2、螺纹孔与螺纹孔相交螺纹孔相交时，仅画出牙顶圆柱面的交线(粗实线）。

不完整螺纹的画法对于不完整的螺纹结构,如骑缝螺孔(零件上只有一半或更少的螺纹)或螺杆被切去一部分.在垂直于螺纹轴线的视图中,反映牙底的细实线圆弧与实线间应当空出一段距离.螺纹收尾的画法对于螺纹尾部的结构，其加工过程中会形成不完整的螺纹结构，国家标准规定采用与轴线成30°的细实线绘制,也可以省略不画。
