外螺纹连接的画法

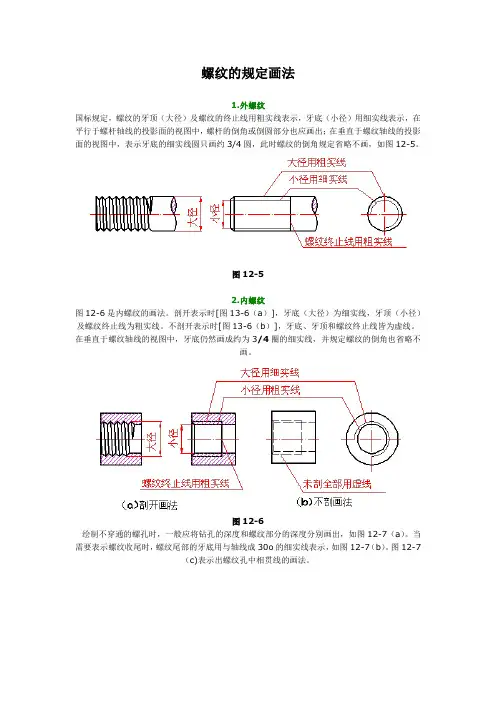

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

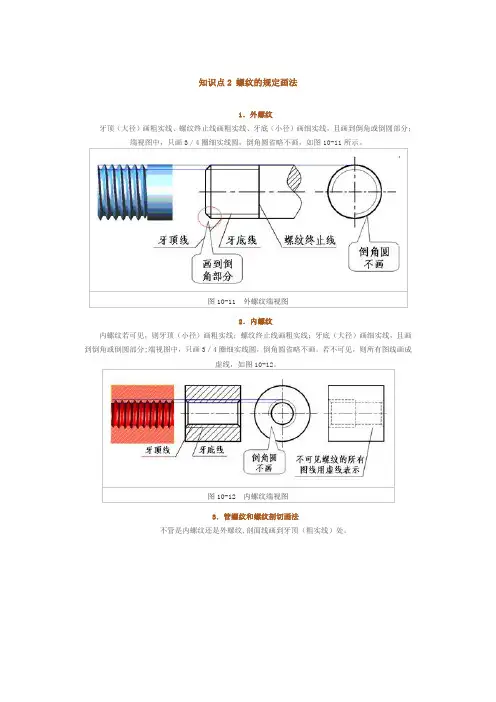

知识点2 螺纹的规定画法
1．外螺纹
牙顶（大径）画粗实线、螺纹终止线画粗实线、牙底（小径）画细实线，且画到倒角或倒圆部分；
2．内螺纹
内螺纹若可见，则牙顶（小径）画粗实线；螺纹终止线画粗实线；牙底（大径）画细实线，且画到倒角或倒圆部分;端视图中，只画3／4圈细实线圆，倒角圆省略不画。

若不可见，则所有图线画成
3．管螺纹和螺纹剖切画法
不管是内螺纹还是外螺纹,剖面线画到牙顶（粗实线）处。

4．不穿通的螺孔的画法
不通螺纹孔的加工过程是：先用麻花钻加工不同的光孔，形成120°的圆锥孔。

再用丝锥扩螺孔。

在绘制不穿通的螺孔（又叫螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般
所示。

5．锥螺纹的画法
锥螺纹在投影为圆的视图中只画一端螺纹的投影。

①外螺纹的画法如图10-15（a）所示。

图10-15 锥螺纹的画法
6．螺孔相贯线的画法
7．内外螺纹旋合的画法
8．螺纹尾部与螺纹长度
螺纹尾部一般不画，需要表示时，用与轴线成30°的细实线绘制。

螺纹长度指不包括螺尾在内
的有效螺纹长度，如图10-18所示。

9．非标准螺纹。

内外螺纹的规定画法 GE GROUP system office room 【GEIHUA16H-GEIHUA第8章标准件与常用件一、本章重点：1．内、外螺纹的规定画法及内外螺纹旋合的画法；2．螺纹的代号含义及标注；标准件：用量很大的零件如：螺栓、螺母、螺钉、垫圈、键等，为了便于成批或大量生产，国家有关部门对这类零件的结构和尺寸等都作了规定，成为标准化、系列化的零件。

常用件：如同标准件一样，它们只是结构和尺寸虽没有完全标准化，但它们用量大，结构典型，并有标准参数，如：齿轮、弹簧等。

8.1 螺纹及螺纹紧固件8.1.1 螺纹内、外螺纹连接时，以上要素须相同，才可旋合在一起。

螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。

三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。

3．螺纹的分类连接螺纹：三角形牙型的普通螺纹。

传动螺纹：梯形螺纹、锯齿型螺纹和方型螺纹。

4．螺纹的规定画法（3）非标准螺纹的画法：对于标准螺纹只需注明代号，不必画出牙型，而非标准螺纹，如方牙螺纹，则需要在零件图上作局部剖视表示牙型，或在图形附近画出螺纹的局部放大图。

M——螺纹代号（普通螺纹）10——公称直径10mm1——螺距1mm（细牙螺蚊标螺距，粗牙螺纹不标）LH——旋向左旋（右旋不标注）5g——中径公差带代号（5g）6g——顶径公差带代号（6 g）S——旋合长度代号（短旋合长度）螺纹的旋合长度有三种表示法：L—长旋合长度；N—中等旋和长度；S—Tr40×14（p7）LH-8e-LTr40——梯形螺纹，公称直径40mm14（p7）——导程14mm螺距mmLH——左旋8e——中径公差带代号L——长旋合长度如果是单线只标注螺距，右旋不标注，中等旋合长度不标注。

8.1.2 螺纹紧固件图8.9 螺栓连接的画法图8.10螺柱连接的画法图8.11 螺钉连接的画法8.2 键连接与销连接8.2.1 键连接键连接就是用键将轮子与轴连接在一起转动，起传递扭矩的作用。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

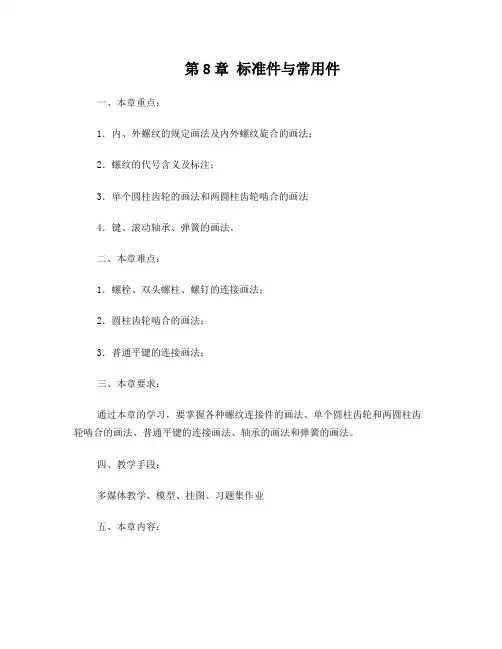

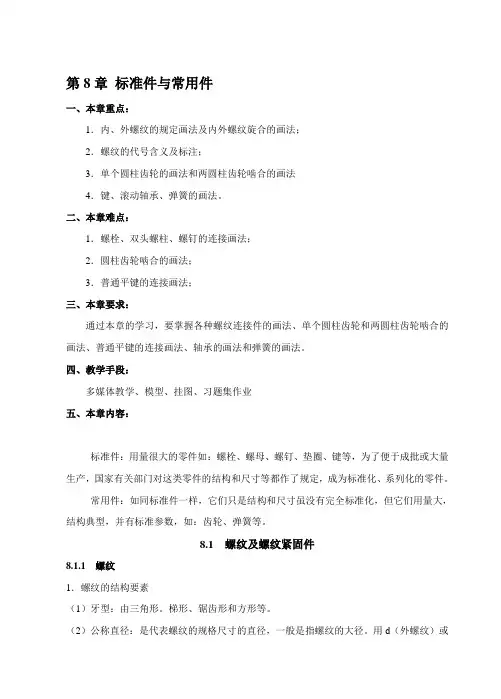

第8章标准件与常用件一、本章重点：1．内、外螺纹的规定画法及内外螺纹旋合的画法；2．螺纹的代号含义及标注；3．单个圆柱齿轮的画法和两圆柱齿轮啮合的画法4．键、滚动轴承、弹簧的画法。

二、本章难点：1．螺栓、双头螺柱、螺钉的连接画法；2．圆柱齿轮啮合的画法；3．普通平键的连接画法；三、本章要求：通过本章的学习，要掌握各种螺纹连接件的画法、单个圆柱齿轮和两圆柱齿轮啮合的画法、普通平键的连接画法、轴承的画法和弹簧的画法。

四、教学手段：多媒体教学、模型、挂图、习题集作业五、本章内容：标准件：用量很大的零件如：螺栓、螺母、螺钉、垫圈、键等，为了便于成批或大量生产，国家有关部门对这类零件的结构和尺寸等都作了规定，成为标准化、系列化的零件。

常用件：如同标准件一样，它们只是结构和尺寸虽没有完全标准化，但它们用量大，结构典型，并有标准参数，如：齿轮、弹簧等。

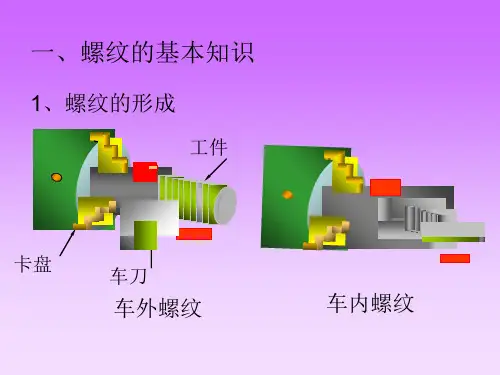

8.1 螺纹及螺纹紧固件8.1.1 螺纹1．螺纹的结构要素（1）牙型：由三角形。

梯形、锯齿形和方形等。

（2）公称直径：是代表螺纹的规格尺寸的直径，一般是指螺纹的大径。

用d （外螺纹）或D（内螺纹）表示。

（3）线数：螺纹有单线和多线之分，沿一条螺旋线形成的螺纹，称为单线螺纹；沿两条或两条以上螺旋线所形成的螺纹称为多线螺纹。

用n表示。

（4）螺距和导程：螺问相邻两牙在中径线上对应两点间的轴向距离，称为螺距，用p表示。

同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程，用s表示。

对于单线螺纹，导程与螺距相等，即s=p。

多线螺纹s=n×p.（5）旋向：螺纹的旋向有左旋和右旋之分。

顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。

内、外螺纹连接时，以上要素须相同，才可旋合在一起。

螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。

三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。

第8章标准件与常用件一、本章重点：1．内、外螺纹的规定画法及内外螺纹旋合的画法；2．螺纹的代号含义及标注；3．单个圆柱齿轮的画法和两圆柱齿轮啮合的画法4．键、滚动轴承、弹簧的画法。

二、本章难点：1．螺栓、双头螺柱、螺钉的连接画法；2．圆柱齿轮啮合的画法；3．普通平键的连接画法；三、本章要求：通过本章的学习，要掌握各种螺纹连接件的画法、单个圆柱齿轮和两圆柱齿轮啮合的画法、普通平键的连接画法、轴承的画法和弹簧的画法。

四、教学手段：多媒体教学、模型、挂图、习题集作业五、本章内容：标准件：用量很大的零件如：螺栓、螺母、螺钉、垫圈、键等，为了便于成批或大量生产，国家有关部门对这类零件的结构和尺寸等都作了规定，成为标准化、系列化的零件。

常用件：如同标准件一样，它们只是结构和尺寸虽没有完全标准化，但它们用量大，结构典型，并有标准参数，如：齿轮、弹簧等。

8.1 螺纹及螺纹紧固件8.1.1 螺纹1．螺纹的结构要素（1）牙型：由三角形。

梯形、锯齿形和方形等。

（2）公称直径：是代表螺纹的规格尺寸的直径，一般是指螺纹的大径。

用d（外螺纹）或D（内螺纹）表示。

（3）线数：螺纹有单线和多线之分，沿一条螺旋线形成的螺纹，称为单线螺纹；沿两条或两条以上螺旋线所形成的螺纹称为多线螺纹。

用n表示。

（4）螺距和导程：螺问相邻两牙在中径线上对应两点间的轴向距离，称为螺距，用p表示。

同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程，用s表示。

对于单线螺纹，导程与螺距相等，即s=p。

多线螺纹s=n×p.（5）旋向：螺纹的旋向有左旋和右旋之分。

顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。

内、外螺纹连接时，以上要素须相同，才可旋合在一起。

螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。

三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。

螺纹的规定画法The Standardization Office was revised on the afternoon of December 13, 2020外螺纹一般用视图表示，牙顶(大径)用粗实线绘制，牙底(小径，约等于大径的倍)用细实线绘制；在平行于螺纹轴线的投影面上的视图中，用来限定完整螺纹长度的螺纹终止线用粗实线绘制。

在垂直于螺纹轴线的投影面上的视图中，表示牙底的细实线圆只画约3/4圈，倒角圆不画。

如图(a)所示。

螺尾一般不表示。

当需要表示螺尾时，该部分的牙底线用与轴线为30°角的细实线绘制，如图(b)所示。

当外螺纹被剖切时，被剖切部分的螺纹终止线只在螺纹牙处画出，中间是断开的；剖面线必须画到表示牙顶的粗实线处，如图(c)所示。

在平行于螺纹轴线的投影面上的视图中，内螺纹一般采用剖视画法。

牙底(大径)用细实线绘制，牙顶(小径，约等于大径的倍)用粗实线绘制，螺纹终止线用粗实线绘制，螺尾一般不表示。

在垂直于螺纹轴线的投影面上的视图中，表示牙底的细实线圆只画约3/4圈，倒角圆不画。

剖面线也必须画到表示牙顶的粗实线处，如下图(a)所示。

不可见螺纹的所有图线都用虚线绘制，如下图(b)所示。

螺纹孔相贯的画法如下图(c)所示。

牙型符合国家标准的螺纹一般不必表示牙型，当需要表示牙型时可采用下图所示的绘制方法。

内外螺纹连接一般用剖视图表示。

此时，内外螺纹的旋合部分按外螺纹画法绘制，其余部分仍按各自的画法绘制，如下图所示。

需要指出，对于实心杆件，当剖切平面通过其轴线时按不剖画。

如下图(a)所示的外螺纹杆件便是按不剖画出的。

1、螺纹孔与圆柱孔相交螺纹孔与圆柱孔相交时，仅画出牙顶圆柱面与孔的交线（粗实线）。

2、螺纹孔与螺纹孔相交螺纹孔相交时，仅画出牙顶圆柱面的交线（粗实线）。

对于不完整的螺纹结构，如骑缝螺孔（零件上只有一半或更少的螺纹）或螺杆被切去一部分。

在垂直于螺纹轴线的视图中，反映牙底的细实线圆弧与实线间应当空出一段距离。

螺纹若按真实投影作图， 比较麻烦。

为了简化作图， 国家标准《机械制图》GB/T44 59.1—1995规定了螺纹的表示法。

按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。

一. 螺纹的表示法1、外螺纹的表示法图：外螺纹的表示法(1) 外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。

画图时小径尺寸可近似地取dl≈0.85d。

(2) 有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9 -8b主视图的画法(即终止线只画螺纹牙型高的一小段)，剖面线必须画到表示牙顶圆投影的粗实线为止。

(3) 在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不应画出。

2．内螺纹的表示法图: 内螺纹的表示法(1) 内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。

螺纹终止线用粗实线表示。

剖面线应画到表示牙顶圆投影的粗实线为止。

(2) 在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。

(3) 绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。

(4) 当螺纹为不可见时，其所有图线用虚线绘制，如下图所示：图：不可见螺纹的表示法3、内、外螺纹连接的表示法内、外螺纹连接，一般用剖视图表示。

此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。

画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。

这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。

按规定，当实心螺杆通过轴线剖切时按不剖处理，如下图所示：图：内、外螺纹连接的表示法图的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示。

表达内外螺纹的旋合结构的画法摘要：一、引言二、旋合结构的定义和分类三、内外螺纹旋合结构的画法1.内螺纹的画法2.外螺纹的画法3.内外螺纹旋合结构的画法四、注意事项五、总结正文：一、引言在机械制造领域，螺纹是一种常见的连接方式，通过螺纹的旋合，可以将两个零件紧密地连接在一起。

为了更好地理解和描述螺纹的旋合结构，本文将详细介绍内外螺纹旋合结构的画法。

二、旋合结构的定义和分类旋合结构是指通过螺纹的旋合，将两个零件连接在一起的一种结构。

根据螺纹的方向，旋合结构可以分为内螺纹和外螺纹。

内螺纹是指螺纹部分位于零件内部的螺纹，外螺纹则是指螺纹部分位于零件外部的螺纹。

三、内外螺纹旋合结构的画法1.内螺纹的画法内螺纹的画法首先要确定螺纹的直径、螺距和螺纹角度。

然后，在零件的内部画出螺纹的轮廓，螺纹的轮廓应符合规定的螺纹形状。

最后，根据螺纹的标注规范，对螺纹进行标注。

2.外螺纹的画法外螺纹的画法与内螺纹类似，首先要确定螺纹的直径、螺距和螺纹角度。

然后，在零件的外部画出螺纹的轮廓，螺纹的轮廓应符合规定的螺纹形状。

最后，根据螺纹的标注规范，对螺纹进行标注。

3.内外螺纹旋合结构的画法内外螺纹旋合结构的画法是将内螺纹和外螺纹的轮廓画在零件上，并确保它们能够旋合。

在画法过程中，要注意螺纹的起始点和终止点，以及螺纹的旋向。

四、注意事项在画内外螺纹旋合结构时，要确保螺纹的尺寸和形状符合规定，以免影响零件的连接。

同时，还要注意螺纹的标注，以便于工人正确理解和操作。

五、总结内外螺纹旋合结构是机械制造中常见的一种结构，掌握其画法对于理解和描述机械零件具有重要意义。
