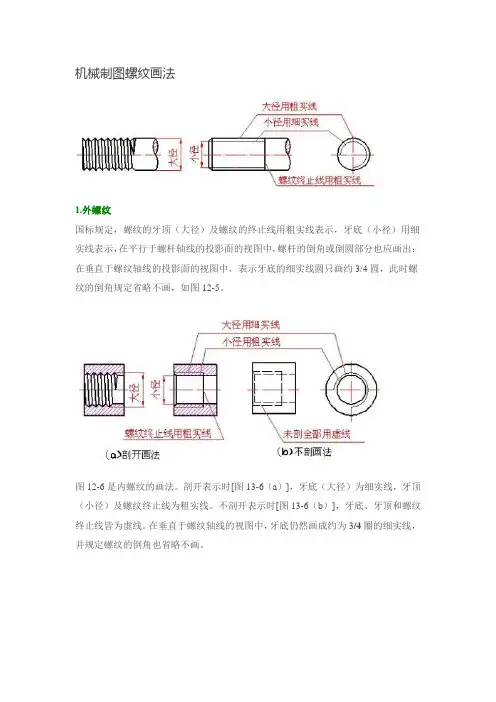

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

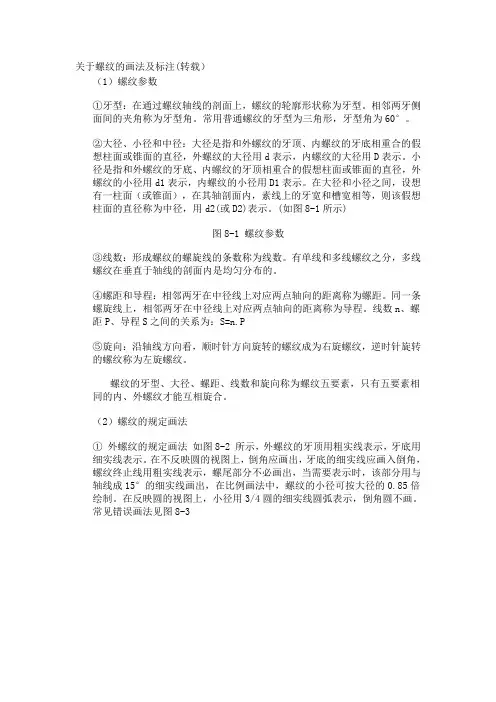

关于螺纹的画法及标注(转载）（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。

相邻两牙侧面间的夹角称为牙型角。

常用普通螺纹的牙型为三角形，牙型角为60°。

②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。

小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。

在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。

(如图8-1所示)图8-1 螺纹参数③线数：形成螺纹的螺旋线的条数称为线数。

有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。

④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。

同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。

线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。

螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。

（2）螺纹的规定画法① 外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。

在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。

在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。

常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。

在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。

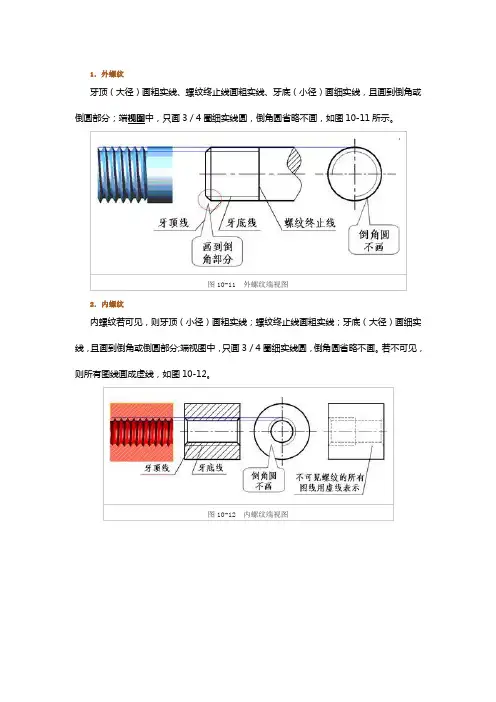

1．外螺纹牙顶（大径）画粗实线、螺纹终止线画粗实线、牙底（小径）画细实线，且画到倒角或倒圆部分；端视图中，只画3／4圈细实线圆，倒角圆省略不画，如图10-11所示。

图10-11 外螺纹端视图2．内螺纹内螺纹若可见，则牙顶（小径）画粗实线；螺纹终止线画粗实线；牙底（大径）画细实线，且画到倒角或倒圆部分;端视图中，只画3／4圈细实线圆，倒角圆省略不画。

若不可见，则所有图线画成虚线，如图10-12。

图10-12 内螺纹端视图3．管螺纹和螺纹剖切画法不管是内螺纹还是外螺纹,剖面线画到牙顶（粗实线）处。

图10-13 管螺纹和螺纹剖切画法4．不穿通的螺孔的画法不通螺纹孔的加工过程是：先用麻花钻加工不同的光孔，形成120°的圆锥孔。

再用丝锥扩螺孔。

在绘制不穿通的螺孔（又叫螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般应比螺纹深度大0．5D，其中D为螺纹大径，如图10-14所示。

图10-14 不同螺孔的画法5．锥螺纹的画法锥螺纹在投影为圆的视图中只画一端螺纹的投影。

①外螺纹的画法如图10-15（a）所示。

②内螺纹的画法如图10-15（b）所示。

（a）（b）图10-15 锥螺纹的画法6．螺孔相贯线的画法螺孔与螺孔或螺孔与光孔相贯时，只画小径产生的相贯线，如图10-16所示。

图10-16 螺孔相贯线的画法7．内外螺纹旋合的画法旋合部分按外螺纹画，未旋合部分按各自画法画，如图10-17所示。

图10-17 内外螺纹旋合的画法8．螺纹尾部与螺纹长度螺纹尾部一般不画，需要表示时，用与轴线成30°的细实线绘制。

螺纹长度指不包括螺尾在内的有效螺纹长度，如图10-18所示。

图10-18 螺纹尾部与螺纹长度的画法9．非标准螺纹可以用局部剖视或局部放大图表示牙型，如图10-19所示。

图10-19 非标准螺纹画法该文章所属专题：AutoCAD机械制图教程。

机械制图螺纹画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

旋合长度：螺纹旋合长度规定为短（S）、中（N）、长（L）三种，中旋合长度不标注，特殊需要时可注明旋合长度数值，如M10-6g-40。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

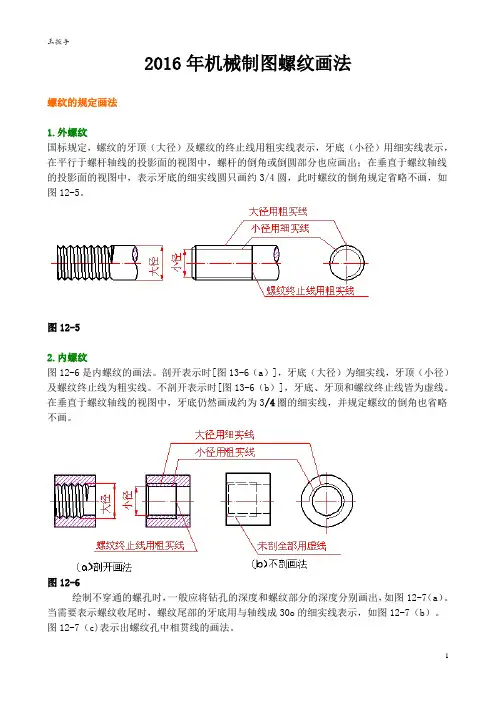

2016年机械制图螺纹画法螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号 M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

螺纹的规定画法1.外螺纹的规定画法：螺纹终止线画粗实线。

螺纹顶径（大径）画粗实线，在反映为圆的投影上,底径只画约3/4圈细实线，且原来的倒角在该视图上的投影圆不画。

在与轴线平行的投影面上，表示底径的细实线应画入倒角部分,小径通常画成大径的0.85倍。

2.内螺纹的规定画法：剖视表示时,顶径（小径）用粗实线表示，底径（大径）用细实线表示，在反映为圆的投影图上大径圆只画约3/4圈细实线,并且细实线不能画入倒角,剖面线画到小径粗实线止，倒角圆不画。

3.螺纹连接的规定画法:如下图所示，以剖视图表达内、外螺纹连接时，其旋合部分应按外螺纹绘制，其余仍按各自的画法表示。

应该注意的是：表示大、小径的粗实线和细实线应分别对齐，而与倒角的大小无关。

小结：A.按加工形成过过程，内、外螺纹的规定画法如下：①.终止线——粗实线②.内、外径——先加工形成直径为粗实线B.按手触摸法,在黑板上方中间板书大字体——手指触摸及处粗实线绘之。

说明：①.按比例画法，螺纹小径≈0.85大径；②.3/4细实线圆可以理解为：从轴向方向观察，外螺纹的小径，内螺纹的大径，只能看见约3/4个圆，所以形象地用3/4圆来表示。

课堂练习:指出螺纹画法的错误并改正2．螺纹的标记(公制螺纹)螺纹的标记由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分内容组成。

其格式是：螺纹代号－公差带代号－旋合长度代号－旋向螺纹代号表示了螺纹的要素，其中螺纹代号格式为：特征代号公称直径×螺距（或Ph导程/P螺距）对常用的单线右旋螺纹，其线数和旋向可省略不注。

螺纹公差带代号由表示公差带代大小的公差带等级数字和表示位置的字母（内螺纹用大写字母，外螺纹用小写字母）组成，如6H，6g等。

当中径与顶径公差带代号相同时。

则只注一个代号，如M10x1-6H。

螺纹旋合长度代号规定为短（S）、中（N）、长（L）三种。

其中中等旋合长度其代号"N"不必标注。

螺纹标记的含义：1、粗牙普通螺纹，公称直径为16ｍｍ，单线，右旋，中径、顶径公差带均为7H，中旋合长度。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

螺纹孔画法图文详解 The document was finally revised on 2021
螺纹孔画法图文详解
创固组合螺钉螺纹孔画法是什么?在零件装配图中，螺纹孔画法是重要的组成步骤。

不同的画法和不同的紧固件产品，螺纹孔画法都有一定的差异。

下面来为大家详细介绍几大类螺纹孔画法。

在螺纹孔画法中，对于螺纹表述的理解十分重要。

以M18和M18×2为例，M18默认粗牙螺距是, M18x2 螺距是2mm。

装配图中螺纹孔画法
在装配图中不穿通的螺纹孔可不画出钻孔深度仅按有效螺纹部分的深度不包括螺尾画出
螺纹孔相贯线的画法
两螺纹孔或螺纹孔与光孔相贯时，其相贯线按螺纹的小径画出。

不穿通螺纹孔画法
分为剖开画法和不剖画法，需要注意的是，剖面线画到粗实线，螺纹终止线用粗实线，大径用细实线，小径用粗实线。

参考资料深圳市创固五金有限公司。
