螺纹的规定画法

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

机械制图螺纹画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

旋合长度：螺纹旋合长度规定为短（S）、中（N）、长（L）三种，中旋合长度不标注，特殊需要时可注明旋合长度数值，如M10-6g-40。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

螺纹的规定画法螺纹的规定画法螺纹一般不按真实投影作图，而是采用机械制图国家标准规定的画法以简化作图过程。

（1）外螺纹的画法外螺纹的大径用粗实线表示，小径用细实线表示。

螺纹小径按大径的0.85倍绘制。

在不反映圆的视图中，小径的细实线应画入倒角内，螺纹终止线用粗实线表示，如所示。

当需要表示螺纹收尾时，螺纹尾部的小径用与轴线成30°的细实线绘制，如图所示。

在反映圆的视图中，表示小径的细实线圆只画约3/4圈，螺杆端面上的倒角圆省略不画，如图所示。

剖视图中的螺纹终止线和剖面线画法如图所示。

外螺纹画法（2）内螺纹的画法内螺纹通常采用剖视图表达，在不反映圆的视图中，大径用细实线表示，小径和螺纹终止线用粗实线表示，且小径取大径的0.85倍，注意剖面线应画到粗实线；若是盲孔，终止线到孔的末端的距离可按0.5倍大径绘制；在反映圆的视图中，大径用约3/4圈的细实线圆弧绘制，孔口倒角圆不画，如图所示。

当螺孔相交时，其相贯线的画法如图所示。

当螺纹的投影不可见时，所有图线均画成细虚线，如图所示。

内螺纹的画法（3）内、外螺纹旋合的画法只有当内、外螺纹的五项基本要素相同时，内、外螺纹才能进行连接。

用剖视图表示螺纹连接时，旋合部分按外螺纹的画法绘制，未旋合部分按各自原有的画法绘制。

如图所示。

画图时必须注意：表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。

内、外螺纹旋合画法内、外螺纹旋合画法（4）螺纹牙型的表示法螺纹的牙型一般不需要在图形中画出，当需要表示螺纹的牙型时，可按图的形式绘制。

外螺纹局部剖内螺纹全剖局部放大图螺纹牙型的表示法（5）圆锥螺纹画法具有圆锥螺纹的零件，其螺纹部分在投影为圆的视图中，只需画出一端螺纹视图，如图所示。

外螺纹内螺纹圆锥螺纹的画法。

知识点2 螺纹的规定画法
1．外螺纹
牙顶（大径）画粗实线、螺纹终止线画粗实线、牙底（小径）画细实线，且画到倒角或倒圆部分；
2．内螺纹
内螺纹若可见，则牙顶（小径）画粗实线；螺纹终止线画粗实线；牙底（大径）画细实线，且画到倒角或倒圆部分;端视图中，只画3／4圈细实线圆，倒角圆省略不画。

若不可见，则所有图线画成
3．管螺纹和螺纹剖切画法
不管是内螺纹还是外螺纹,剖面线画到牙顶（粗实线）处。

4．不穿通的螺孔的画法
不通螺纹孔的加工过程是：先用麻花钻加工不同的光孔，形成120°的圆锥孔。

再用丝锥扩螺孔。

在绘制不穿通的螺孔（又叫螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般
所示。

5．锥螺纹的画法
锥螺纹在投影为圆的视图中只画一端螺纹的投影。

①外螺纹的画法如图10-15（a）所示。

图10-15 锥螺纹的画法
6．螺孔相贯线的画法
7．内外螺纹旋合的画法
8．螺纹尾部与螺纹长度
螺纹尾部一般不画，需要表示时，用与轴线成30°的细实线绘制。

螺纹长度指不包括螺尾在内
的有效螺纹长度，如图10-18所示。

9．非标准螺纹。

第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。

（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm后断开，螺纹倒角C2。

●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。

（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。

●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。

2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。

●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。

②特别注意剖面线要画至粗实线处。

3、分析下列错误画法，并将正确的图形画在下边的空白处。

4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。

（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。

●解题要点：标注细牙螺纹时，必须注出螺距。

（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。

(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。

5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为20mm ；螺距为4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为7H 。

（2）该螺纹为非密封管螺纹；尺寸代号为1/2 ；大径为20.955mm ；小径为18.631mm ；螺距为 1.814mm 。

●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。

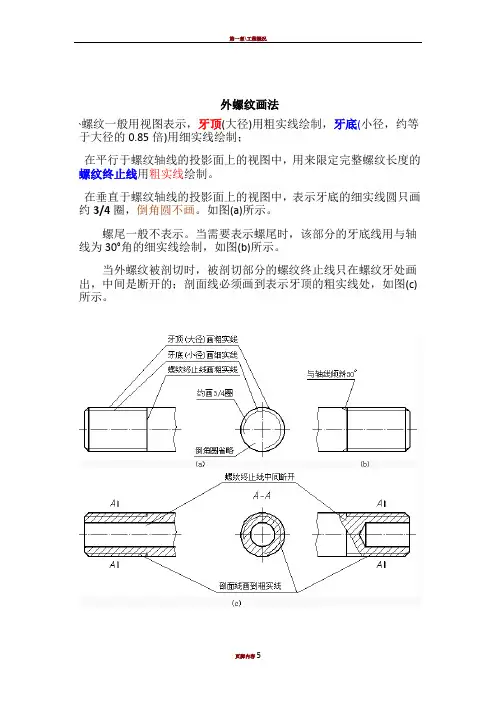

外螺纹画法外螺纹一般用视图表示，牙顶(大径)用粗实线绘制，牙底(小径，约等于大径的0.85倍)用细实线绘制；在平行于螺纹轴线的投影面上的视图中，用来限定完整螺纹长度的螺纹终止线用粗实线绘制。

在垂直于螺纹轴线的投影面上的视图中，表示牙底的细实线圆只画约3/4圈，倒角圆不画。

如图(a)所示。

螺尾一般不表示。

当需要表示螺尾时，该部分的牙底线用与轴线为30°角的细实线绘制，如图(b)所示。

当外螺纹被剖切时，被剖切部分的螺纹终止线只在螺纹牙处画出，中间是断开的；剖面线必须画到表示牙顶的粗实线处，如图(c)所示。

内螺纹画法在平行于螺纹轴线的投影面上的视图中，内螺纹一般采用剖视画法。

牙底(大径)用细实线绘制，牙顶(小径，约等于大径的0.85倍)用粗实线绘制，螺纹终止线用粗实线绘制，螺尾一般不表示。

在垂直于螺纹轴线的投影面上的视图中，表示牙底的细实线圆只画约3/4圈，倒角圆不画。

剖面线也必须画到表示牙顶的粗实线处，如下图(a)所示。

不可见螺纹的所有图线都用虚线绘制，如下图(b)所示。

螺纹孔相贯的画法如下图(c)所示。

牙型表示方法牙型符合国家标准的螺纹一般不必表示牙型，当需要表示牙型时可采用下图所示的绘制方法。

内外螺纹连接画法内外螺纹连接一般用剖视图表示。

此时，内外螺纹的旋合部分按外螺纹画法绘制，其余部分仍按各自的画法绘制，如下图所示。

需要指出，对于实心杆件，当剖切平面通过其轴线时按不剖画。

如下图(a)所示的外螺纹杆件便是按不剖画出的。

螺纹孔相贯的画法1、螺纹孔与圆柱孔相交螺纹孔与圆柱孔相交时，仅画出牙顶圆柱面与孔的交线（粗实线）。

2、螺纹孔与螺纹孔相交螺纹孔相交时，仅画出牙顶圆柱面的交线（粗实线）。

不完整螺纹的画法对于不完整的螺纹结构，如骑缝螺孔（零件上只有一半或更少的螺纹）或螺杆被切去一部分。

在垂直于螺纹轴线的视图中，反映牙底的细实线圆弧与实线间应当空出一段距离。

螺纹收尾的画法对于螺纹尾部的结构，其加工过程中会形成不完整的螺纹结构，国家标准规定采用与轴线成30°的细实线绘制，也可以省略不画。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。

（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm 后断开，螺纹倒角C2。

●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。

（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。

●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。

2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。

●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。

②特别注意剖面线要画至粗实线处。

3、分析下列错误画法，并将正确的图形画在下边的空白处。

4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。

（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。

●解题要点：标注细牙螺纹时，必须注出螺距。

（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。

(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。

5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为 20mm ；螺距为 4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H 。

（2）该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为 20.955mm ；小径为 18.631mm ；螺距为 1.814mm 。

●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。

螺纹的规定画法The Standardization Office was revised on the afternoon of December 13, 2020外螺纹一般用视图表示，牙顶(大径)用粗实线绘制，牙底(小径，约等于大径的倍)用细实线绘制；在平行于螺纹轴线的投影面上的视图中，用来限定完整螺纹长度的螺纹终止线用粗实线绘制。

在垂直于螺纹轴线的投影面上的视图中，表示牙底的细实线圆只画约3/4圈，倒角圆不画。

如图(a)所示。

螺尾一般不表示。

当需要表示螺尾时，该部分的牙底线用与轴线为30°角的细实线绘制，如图(b)所示。

当外螺纹被剖切时，被剖切部分的螺纹终止线只在螺纹牙处画出，中间是断开的；剖面线必须画到表示牙顶的粗实线处，如图(c)所示。

在平行于螺纹轴线的投影面上的视图中，内螺纹一般采用剖视画法。

牙底(大径)用细实线绘制，牙顶(小径，约等于大径的倍)用粗实线绘制，螺纹终止线用粗实线绘制，螺尾一般不表示。

在垂直于螺纹轴线的投影面上的视图中，表示牙底的细实线圆只画约3/4圈，倒角圆不画。

剖面线也必须画到表示牙顶的粗实线处，如下图(a)所示。

不可见螺纹的所有图线都用虚线绘制，如下图(b)所示。

螺纹孔相贯的画法如下图(c)所示。

牙型符合国家标准的螺纹一般不必表示牙型，当需要表示牙型时可采用下图所示的绘制方法。

内外螺纹连接一般用剖视图表示。

此时，内外螺纹的旋合部分按外螺纹画法绘制，其余部分仍按各自的画法绘制，如下图所示。

需要指出，对于实心杆件，当剖切平面通过其轴线时按不剖画。

如下图(a)所示的外螺纹杆件便是按不剖画出的。

1、螺纹孔与圆柱孔相交螺纹孔与圆柱孔相交时，仅画出牙顶圆柱面与孔的交线（粗实线）。

2、螺纹孔与螺纹孔相交螺纹孔相交时，仅画出牙顶圆柱面的交线（粗实线）。

对于不完整的螺纹结构，如骑缝螺孔（零件上只有一半或更少的螺纹）或螺杆被切去一部分。

在垂直于螺纹轴线的视图中，反映牙底的细实线圆弧与实线间应当空出一段距离。
