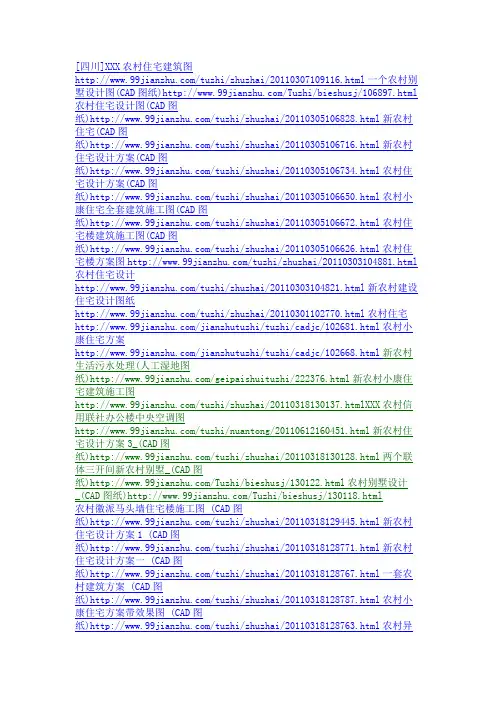

[四川]XXX农村住宅建筑图/tuzhi/zhuzhai/20110307109116.html一个农村别墅设计图(CAD图纸)/Tuzhi/bieshusj/106897.html农村住宅设计图(CAD图纸)/tuzhi/zhuzhai/20110305106828.html新农村住宅(CAD图纸)/tuzhi/zhuzhai/20110305106716.html新农村住宅设计方案(CAD图纸)/tuzhi/zhuzhai/20110305106734.html农村住宅设计方案(CAD图纸)/tuzhi/zhuzhai/20110305106650.html农村小康住宅全套建筑施工图(CAD图纸)/tuzhi/zhuzhai/20110305106672.html农村住宅楼建筑施工图(CAD图纸)/tuzhi/zhuzhai/20110305106626.html农村住宅楼方案图/tuzhi/zhuzhai/20110303104881.html农村住宅设计/tuzhi/zhuzhai/20110303104821.html新农村建设住宅设计图纸/tuzhi/zhuzhai/20110301102770.html农村住宅/jianzhutuzhi/tuzhi/cadjc/102681.html农村小康住宅方案/jianzhutuzhi/tuzhi/cadjc/102668.html新农村生活污水处理(人工湿地图纸)/geipaishuituzhi/222376.html新农村小康住宅建筑施工图/tuzhi/zhuzhai/20110318130137.htmlXXX农村信用联社办公楼中央空调图/tuzhi/nuantong/20110612160451.html新农村住宅设计方案3_(CAD图纸)/tuzhi/zhuzhai/20110318130128.html两个联体三开间新农村别墅_(CAD图纸)/Tuzhi/bieshusj/130122.html农村别墅设计_(CAD图纸)/Tuzhi/bieshusj/130118.html
建筑工程施工图纸解释
一、主要构成
建筑工程施工图纸主要包括：建筑平面布置图、立面图、剖面图、平面柱图、结构剖面图、结构图、管线平面布置图、管道剖面图、设备基础图、设备平面布置图、电气布置图、布线图、综合布置图等。
1.建筑平面布置图：建筑平面布置图是建筑物的总平面图，图中标有建筑物的外轮廓、结构柱、墙体布置、楼板板厚、钢筋等。是施工中用于布置各工序的重要参考。
2.立面图：立面图是建筑物的立面视图，从建筑物的外部侧面展示建筑物的形态和结构布置。通过立面图可以清晰地了解建筑物的外观和各层的构成。
3.剖面图：剖面图是建筑物的纵断面视图，它展示了建筑物在某个特定位置的内部结构和构造。通过剖面图可以清楚地了解建筑物内部的构造和细节。
4.结构图：结构图是建筑物的结构示意图，展示了建筑物的结构形式、材料和尺寸。它是施工中指导结构施工的重要图纸。
5.管线平面布置图：管线平面布置图展示了建筑物内部的管线布置情况，包括给水管线、排水管线、暖通空调管线等。它是进行管线施工和安装的指导图纸。
6.设备基础图：设备基础图展示了建筑物内设备的基础形式和位置。它是设备安装的重要指导图纸。
7.电气布置图：电气布置图是建筑物电气系统的布置示意图，包括电气线路、开关、插座等。它是电气施工和安装的指导图纸。
8.综合布置图：综合布置图将建筑物的各种图纸综合在一起，同时展示建筑物的结构、管线、设备、电气等，是施工过程中的全局指导图纸。
二、施工图纸的标注和解释
建筑工程施工图纸的标注是非常重要的，它直接关系到施工中各项工作的准确性和顺利进行。施工图纸的标注内容主要包括建筑物的尺寸、注释、标志、符号等。接下来我将详细解释施工图纸的标注和解释。
1.尺寸标注：建筑物的尺寸标注是建筑图纸中最基本的标注之一，包括建筑物的外部尺寸和内部构件的尺寸。尺寸标注直接指示了建筑物的实际尺寸和大小，是施工过程中的基本参考。
2.注释标注：在施工图纸中，经常会配有各种注释标注，包括材料、工艺、规范等方面的注释说明。这些注释标注对于施工人员来说具有很强的指导作用。 3.标志标注：建筑物内部的各种构件、管线、设备等都有特定的标志标注，它们通常以符号的形式出现在施工图纸中。标志标注指示了建筑物内部的结构和设备，是施工中的重要参考。
建筑图纸其它的常见字母的释义：
1 板 B ；
2 屋面板 WB ；
3 空心板 KB ；
4 槽行板 CB ；
5 折板 ZB ；
6 密肋板 MB ；
7 楼梯板 TB ；
8 盖板或沟盖板 GB ；
9 挡雨板或檐口板 YB ；
10 吊车安全走道板 DB ；
11 墙板 QB ；
12 天沟板 TGB ；
13 梁 L ；
14 屋面梁 WL ；
15 吊车梁 DL ；
16 单轨吊 DDL ；
17 轨道连接 DGL ；
18 车挡 CD ；
19 圈梁 QL ；
20 过梁 GL 。
DGX ——等高线
DLDW ——独立地物
GCD ——高程点
GXYZ ——管线设施
JJ ——境界
JMD ——居民地
JZD ——界址点
SXSS ——水系设施
ZBTZ ——植被
KZD 控制点
建筑施工图纸看图方法
一、常用建筑符号含义示例图
1、材料类
2、构造类
3、构件代号含义
二、很好记的看图口诀 给你一张图纸，一定要认真、仔细看，一定要细心，因为图纸出错一点点，直接影响施工。简单重复一下口诀：
1、从上往下看，从左往右看。
2、由外向里看，由大向小看，由粗向细看。
3、图样说明对照看，建施结施结合看，设备图纸参照看。
4、先看全局性基本图，后看局部性详图。
三、复杂的线条、图例符号
1、复杂的符号含义：
2、尺寸与标高
3、索引和详图符号
4、引出线
5、图形折断的符号
6、对称的符号 7、坡度的符号
8、连接的符号
9、指北针
四、实战看图 建筑施工图是表示房屋总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。
1、总平面图
2、平面图和常用图例
3、立面图
4、剖面图
5、详图
五、电子档图纸
现在为了方便，都采用电子档的建筑图纸传输和阅览，其中格式就有DWG、DXF、PDF、DWF、JPG等多种格式；版本更是多，高版本在低版本AutoCAD中打不开。可以用以下方法免费、批量将AutoCAD图纸，转换到指定格式、版本。
