电容、电阻 读数方法

用数字万用表的欧姆档，

测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。②、估测皮法级电容容量大小：要用R×10kΩ档，但只能测到1000pF以上的电容。对1000pF或稍大一点的电容，只要表针稍有摆动，即可认为容量够了。③、测电容是否漏电：对一千微法以上的电容，可先用R×10Ω档将其快速充电，并初步估测电容容量，然后改到R×1kΩ档继续测一会儿，这时指针不应回返，而应停在或十分接近∞处，否则就是有漏电现象。对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在R×1kΩ档充完电后再改用R×10kΩ档继续测量，同样表针应停在∞处而不应回返。

在线一般测不准容量，只能测充放电来大致判断，方法与指针表一样，用合适的电阻档测阻值，待读数稳定（表明充电完成），迅速将表针反接再测，如果读数是负，并慢慢加大至正，表明在此电容有充放电

如果读数稳定时间太长，说明档（倍率）大了，换小再测

一般此类电容（>200uf）如果有鼓肚子或漏液现象，就必需要更换

测量时首先断电，并对电容放电，保护电表

电容的容量只有用侧电容的档位来测量，可以测出容量值，但是不能判断它是否有漏电。用电阻档也不能，电阻值并不能回到原处，

A检测10pF以下的小电容

& h/ x3 ]7 T- w4 b4 i M" {因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。 + o, d$ [6 f7 A: r: t) q

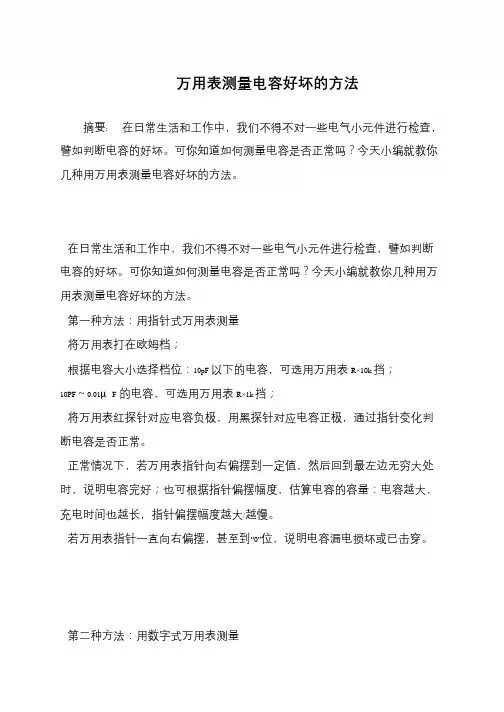

万用表测量电容好坏的方法

摘要: 在日常生活和工作中，我们不得不对一些电气小元件进行检查，

譬如判断电容的好坏。可你知道如何测量电容是否正常吗？今天小编就教你

几种用万用表测量电容好坏的方法。

在日常生活和工作中，我们不得不对一些电气小元件进行检查，譬如判断

电容的好坏。可你知道如何测量电容是否正常吗？今天小编就教你几种用万

用表测量电容好坏的方法。

第一种方法：用指针式万用表测量

将万用表打在欧姆档；

根据电容大小选择档位：10pF 以下的电容，可选用万用表 R×10k 挡；

10PF～0.01μF 的电容，可选用万用表 R×1k 挡；

将万用表红探针对应电容负极，用黑探针对应电容正极，通过指针变化判

断电容是否正常。

正常情况下，若万用表指针向右偏摆到一定值，然后回到最左边无穷大处

时，说明电容完好；也可根据指针偏摆幅度，估算电容的容量：电容越大，

充电时间也越长，指针偏摆幅度越大/越慢。

若万用表指针一直向右偏摆，甚至到“0”位，说明电容漏电损坏或已击穿。

第二种方法：用数字式万用表测量 一、无极性电容的测量

如果是无极性电容，可将万用表调至“二极管”档，测量通断；

万用表显示“1”为正常；万用表显示“0”或其他数，则表示电容损坏。

二、有极性电容的测量

有极性的电解电容，其外壳出现“鼓包”、“变形”或“漏液”的现象，可直接

判断电容已损坏；

也可用数字万用表的电容档测量电容好坏：

（1）根据电容标注的额定电容量，将万用表打至合适的量程；

（2）将电容插在万用表的电容孔中，可测量电容的容量。

如果电容量在额定值范围内，表示电容完好，否则电容损坏。

三、用数字万用表的电阻档测量

一般情况下，1μF 以下的电容，用万用表 R×10k 挡；1μF～100μF 的电容，

用万用表 R×2k 挡；容量大于 100μF 的电容，用万用表 R×200 挡检测；

将表笔接在电容两极，根据万用表读数及变化情况（原理同指针式万用

2.1电阻

电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

图2-1 电阻器外观图

表2-4 色环颜色所代表的数字或意义

色 别 第一色环

最大一位数字 第二色环

第二位数字 第三色环

应乘的数 第四色环

误 差

棕 1 1 10

红 2 2 100

橙 3 3 1000

黄 4 4 10000

绿 5 5 100000

蓝 6 6 1000000

紫 7 7 10000000 灰 8 8 100000000

白 9 9 1000000000

黑 0 0 1

金 0.1 ±5%

银 0.01 ±10%

无色 ±20%

示例

1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图2-4（a）的电阻为27000Ω±0.5%。

2）精密度电阻器的色环标志用五个色环表示。第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2-4（b）的电阻为17.5Ω±1%

（a）表示27000Ω±5% （b）表示17.5Ω±1%

图2-4 电阻标识

2.1.3 命名方法

根据部颁标准（SJ-73）规定，电阻器、电位器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。它们的型号及意义见下表。

表2-6 电阻器的型号命名法

第一部分 第二部分 第三部分 第四部分

用字母表示主称 用字母表示材料 用数字或字母表示特征 序号

符号 意义 符号 意义 符号 意义

电容的测量方法与详细单位换算

电容是板卡设计中必用的元件，其品质的好坏已经成为我们判断板卡质量的一个很重要的方面。

① 电容的功能和表示方法。

由两个金属极，中间夹有绝缘介质构成。电容的特性主要是隔直流通交流，因此多用于级间耦合、滤波、去耦、旁路及信号调谐。

电容在电路中用 “ C加数字表示，比如 C8,表示在电路中编号为 8的电容。

② 电容的分类。

电容按介质不同分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。按极性分为：有极性电 容和无极性电容。按结构可分为：固定电容，可变电容，微调电容。

③ 电容的容量。

电容容量表示能贮存电能的大小。 电容对交流信号的阻碍作用称为容抗， 容抗与交流信号的频率和电容量有关， 容抗XC=1/2 n f c

（f表示交流信号的频率， C表示电容容量）。

④ 电容的容量单位和耐压。

电容的基本单位是 F （法），其它单位还有：毫法（ mF）、微法（uF）、纳法（n F）、皮法（pF）。由于单位 F的容量太大，所

以我们看到的一般都是 卩F、nF、pF的单位。换算关系： 1F= 1000000卩F，1卩F=1000nF=1000000pF。

每一个电容都有它的耐压值，用 V表示。一般无极电容的标称耐压值比较高有： 63V、100V、160V、250V、400V、600V、1000V等。

有极电容的耐压相对比较低，一般标称耐压值有： 4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

⑤ 电容的标注方法和容量误差。

电容的标注方法分为：直标法、色标法和数标法。对于体积比较大的电容，多采用直标法。如果是 0.005，表示0.005uF=5nF。如

果是5n,那就表示的是 5nF。

数标法：一般用三位数字表示容量大小， 前两位表示有效数字， 第三位数字是10的多少次方。女如： 102表示10x10x10 PF=1000PF,
