贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT 2、1％精度的命名：RS-05K1002FT R－表示电阻 S－表示功率，0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05－表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。 K－表示温度系数为100PPM。 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。 J －表示精度为5％、F－表示精度为1％。 T －表示编带包装 贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％。±5％精度的常规是用三位数来表示例，例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω，这样就是5100欧，1000Ω＝1KΩ，1000000Ω=1MΩ。 为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ。 贴片电阻封装与功率的关系 贴片电阻的封装与功率关系如下表： 封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列 0201 0603 1/20W / 25 0402 1005 1/16W / 50 0603 1608 1/16W 1/10W 50 0805 2012 1/10W 1/8W 150 1206 3216 1/8W 1/4W 200 1210 3225 1/4W 1/3W 200 1812 4832 1/2W / 200 2010 5025 1/2W 3/4W 200 2512 6432 1W / 200 注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值 电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为 分流、限流、分压、偏置等。 1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧 电阻的参数标注方法有3种，即直标法、色标法和数标法。
贴片电阻为白色 一般来说： 1000：100欧 1001：1k欧 国内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT 2、1％精度的命名：RS-05K1002FT R －表示电阻 S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。 K －表示温度系数为100PPM, 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。 J －表示精度为5％、F－表示精度为1％。 T －表示编带包装 贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％， ±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝ 1KΩ,1000000Ω=1MΩ 为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示， 这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ
贴片电阻的封装与功率关系如下表： 封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列 0201 0603 1/20W / 25 0402 1005 1/16W / 50 0603 1608 1/16W 1/10W 50 0805 2012 1/10W 1/8W 150 1206 3216 1/8W 1/4W 200 1210 3225 1/4W 1/3W 200 1812 4832 1/2W / 200 2010 5025 1/2W 3/4W 200 2512 6432 1W / 200 注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值. 其他： 133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。
贴片电阻规格、封装、尺寸 ChipR Dimensions 、Footprint 简述 基本结构 分类 规格、封装、 尺寸 额定功率及工 作电压 阻值,标准阻 值 标识 规格书、生产 厂家
命名方法 价格、报价 创建时间：2005-12-30 最后修改时间：2006-10-29 贴片电阻套件 为方便学生、研发人员试验和产 品试制，特推出片式电阻系列套 件。 我们常说的贴片电阻 (SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM 公司发明并最早推出市场的。特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。 按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制
成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。 封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常规系列的精度为5%，1%。阻值范围从0.1欧姆到20M欧姆。标准阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。 特性： 体积小，重量轻 适合波峰焊和回流焊 机械强度高，高频特性优越 常用规格价格比传统的引线电阻还便宜 生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。 市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。主要的生产厂商几乎都在中国建立生产基地。台湾国巨（Yageo）公司为世界上第一大生产商。日本企业则生产一些如0201、0402、高精度、高电压，具有工艺难度，利润高的系列。台湾及国内工厂则多生产些
贴片电阻识别 特性：体积小，重量轻；适应再流焊与波峰焊；电性能稳定，可靠性高；装配成本低，并与自动装贴设备匹配；机械强度高、高频特性优越。 RC 产品代号片状电阻器 05 型号 020402 030603 050805 061206 K 电阻温度系数 代号T.C.R K≤±100PPM/℃ L≤±250PPM/℃ U≤±400PPM/℃ M≤±500PPM/℃ 103 阻值 E-24:前两位表示有效 数字，第三位表示零的 个数 E-96:前三位表示有 效数字，第四位表示 零的个数 小数点用R表示 例如: E-24:1RO=1.0Ω 103=10KΩ E-96:1003=100KΩ 跨接电阻采用"000" 表示 J 电阻值误差 代号误差 F±1% G±2% J±5% O跨接电阻 贴片电阻阻值误差精度有±1%?±2%?±5%?±10%精度,常规用的最多的是±1%和±5%, ±5%精度的常规是用三位数来表示。例512,前面两位是有效数字,第三位数2表示有多少个零,基本单位是Ω,这样就是5100欧,1000Ω=1KΩ,1000000Ω=1MΩ 。为了区分 ±5%,±1%的电阻,于是±1%的电阻常规多数用4位数来表示 , 这样前三位是表示有效数字,第四位表示有多少个零4531也就是4530Ω,也就等于4.53KΩ。 B5X,D1B,47R,24R,12D,30C不是常规的标注?必须找生产厂家的规格书?贴片电阻有功率的大小如0805?1206等1/4W 1/2W电阻当然还有其他功率如1/8W的,大致上也就这三种最常见了。 阻值的识别，贴片电阻的阻值打在表面上，举例如下： 103=10×10^3=10KΩ 223=22×10^3=22KΩ 122=12×10^2=1.2KΩ 301=30×10^1=300Ω 850=85×10^0=85Ω 1R0=1.0Ω 精度高的可能就有四位了表现方式相同 1003=100KΩ 1702=17KΩ 1501=1.5KΩ 3481=3.48kΩ R100=0.1Ω
贴片电阻阻值标注方法 1．E-24标注方法 E-24标注法有两位有效数字，精度在±2%（-G ），±5%（-J ），±10%（-K ）（1）常用电阻标注 XXY XX代表底数，Y 代表指数 例如 470 = 47Ω 103 = 10kΩ 224 = 220kΩ （2）小于10欧姆的电阻的标注 用R 代表单位为欧姆的电阻小数点，用m 代表单位为毫欧姆的电阻小数点 例如 1R0 = 1.0Ω R20 = 0.20Ω 5R1 = 5.1Ω R007 = 7.0mΩ 4m7 = 4.7mΩ 2．E-96标注方法 E-96标注法有三位有效数字，精度在±1%（-F ）
(1 常用电阻标注 XXXY XXX代表底数，Y 代表指数 例如 4700 = 470Ω 1003 = 100kΩ 2203 = 220kΩ (2 小于10欧姆的电阻的标注 用R 代表单位为欧姆的电阻小数点，用m 代表单位为毫欧姆的电阻小数点例如 1R00 = 1.00Ω R200 = 0.200Ω 5R10 = 5.10Ω R007 = 7.00mΩ 4m70 = 4.70mΩ (3 E-96 Multiplier Code标注法 XXY XX 代表底数的代码，具体数值可从Multiplier Code表中查找 Y 代表指数的代码，具体数值也要从Multiplier Code表中查找 例如： 18A = 150Ω
02C = 10.2kΩ 12位数字后面加一字母表示法:这种方法前面两位数字表示电阻值的有效数值, 后面的字母表示有效数值后面应乘以10的多少次方, 单位Ω. 其标识意义见表一/二. 如:02C为102×102=10.2kΩ,27E 为187×104=1.87MΩ 代码表示数字代码表示数字代码表示数字 代码表示数字 01 100 26 182 51 332 76 604 02 102 27 187 52 340 77 619 03 105 28 191 53 348 78 634 04 107 29 196 54 357 79 649 05 110 30 200 55 365 80 665 06 113 31 205 56 374 81 681 07 115 32 210 57 383 82 698 08 118 33 215 58 392 83 715 09 121 34 221 59 402 84 732 10 124 35 226 60 412 85 750 11 127 36 232 61 422 86 768 12 130 37 237 62 432 87 787 13 133 38 243 63 442 88 806
贴片元件的识别方法 贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。但由于体积小，故型号或数值不可能完全标出，只能用代码表示。下面向读者简要介绍几种贴片元件的识别方法。 一、贴片电阻 贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。标注方法主要有两种： 1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。如果阻值小于10Ω，则以“R”表示Ω。举例见表1。 2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。其中字母表示电阻值的前两位有效数字。(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。举例如表3 所示。
关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。 二、贴片电容 贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。 贴片电容的数值标注方法主要有三种： 1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。其中字母表示容量的前两位数字，详见表4。后面的数字则表示在前面二位数字的后面再加多少个“0”。单位“pF”。举例见表5。 2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示
电容的识别方法详解 电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示， 其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。 其中：1法拉=103 毫法（mF）=10 6 微法（uF）=10 9 纳法（nF）=10 12 皮法（pF） 即：1 u F＝103 nF ；1 nF＝10 -3 u F ；1 u F＝10 6 pF ；1 pF＝10 -6 u F 容量大的电容其容量值在电容上直接标明，如10uF/16V。 容量小的电容其容量值在电容上用字母表示或数字表示。 ●字母表示法：1m=1000 uF；1P2=1.2PF；1n=1000PF ●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍 率。如：102表示10×102 PF=1000PF ；224表示22×10 4 PF=0.22 u F 1. 直标法 容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。 1法拉（F）=106 微法（uF）=10 12 微微法（pF）； 1微法（uF）=103 纳法（nF）=10 6 微微法（pF）；1纳法（nF）=10 3 微微法（pF） 4n7 表示4.7nF或4700pF ；0.22 表示0.22μF；51 表示51pF 。 有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF。 2. 数码表示法 一般用三位数字来表示容量的大小，单位为pF。前两位为有效数字，后一位表示位率。 即乘以10n ，n为第三位数字。如223J代表22×10 3 pF＝22000pF＝0.022μF，允许误差 为±5% ，这种表示方法最为常见。 3. 色码表示法 这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。有时色环较宽，如红红橙，两个红色环涂成一个宽的，表示22000pF。 小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示。 色标法就是用不同颜色的色带或色点，按规定的方法在电容器表面上标志出其主要参数码相的标志方法。电容器的标称值、允许偏差及工作电压均可采颜色进行标志，其规定见下表图。 电容器主要参数的色标规定
贴片电阻、贴片电容规格、封装、尺寸·功率 贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 英制(inch) 公制 (mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.200.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20 贴片电阻电容功率与尺寸对应表 电阻封装尺寸与功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表：
贴片电阻的识别与封装 133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。 国内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT 2、1％精度的命名：RS-05K1002FT R －表示电阻 S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。 K －表示温度系数为100PPM, 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。 J －表示精度为5％、F－表示精度为1％。 T －表示编带包装 贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ 为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示， 这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ 贴片电阻的封装与功率关系如下表： 封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列 0201 0603 1/20W / 25 0402 1005 1/16W / 50 0603 1608 1/16W 1/10W 50 0805 2012 1/10W 1/8W 150 1206 3216 1/8W 1/4W 200 1210 3225 1/4W 1/3W 200 1812 4832 1/2W / 200
贴片电阻、贴片电容规格、封装、尺寸、功率 贴片电阻、贴片电容规格、封装、尺寸 贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 英制 (i nch) 公制 ( mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.201.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.201.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.202.50±0.200.55±0.100.50±0.200.50±0.20 1812 4832 4.50±0.203.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.202.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20 贴片电容和贴片电阻都是一样可以用的,0805,1206等
贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT 2、1％精度的命名：RS-05K1002FT R－表示电阻 S－表示功率，0402是1/16W、0603是1W。 05－表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。 K－表示温度系数为100PPM。 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。 J －表示精度为5％、F－表示精度为1％。 T －表示编带包装 贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％。±5％精度的常规是用三位数来表示例，例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω，这样就是5100欧，1000Ω＝1KΩ，1000000Ω=1MΩ。 为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ。是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512 贴片电阻封装与功率的关系 贴片电阻的封装与功率关系如下表： 封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列 0201 0603 1/20W / 25 0402 1005 1/16W / 50 0603 1608 1/16W 1/10W 50 0805 2012 1/10W 1/8W 150 1206 3216 1/8W 1/4W 200 1210 3225 1/4W 1/3W 200 1812 4832 1/2W / 200 2010 5025 1/2W 3/4W 200 2512 6432 1W / 200 注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值 电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为 分流、限流、分压、偏置等。 1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧
贴片电阻的识别 片状电阻器的阻值和一般电阻器一样，在电阻体上标明．共有三种阻值标称法，但标称方法与一般电阻器不完全 一样。 1．数字索位标称法(一般矩形片状电阻采用这种标称法) 数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的第一位和第二位为有效数字，第三位表示在有 效数字后面所加“0”的个数．这一位不会出现字母。 例如：“472'’表示“4700Ω”；“151”表示“150Ω”。 如果是小数．则用“r”表示“小数点”．并占用一位有效数字，其余两位是有效数字。 例如：“2r4"表示“2．4Ω”；“r15”表示“0．15Ω”。 2．色环标称法(一般圆柱形固定电阻器采用这种标称法) 贴片电阻与一般电阻一样，大多采用四环(有时三环)标明其阻值。第一环和第二环是有效数字，第三环是倍率(色 环代码如表1) 色环棕红橙黄绿蓝紫灰白黑金银无色第一环 1 2 3 4 5 6 7 8 9 0 第二环 1 2 3 4 5 6 7 8 9 0 第三环 101 102 103 104 105 10610710810910010-110-2 第四环±5% ±10% ±20% 例如：“棕绿黑”表示"15Ω”；“蓝灰橙银”表示“68Ω”误差±10%。 3．e96数字代码与事母混合标称法 数字代码与字母混合标称法也是采用三位标明电阻阻值，即“两位数字加一位字母”，其中两位数字表示的是 e96系列电阻代码．具体见附表2。它的第三位是用字母代码表示的倍率(如表3)。 例如：“51d”表示“332x103；332kΩ”；“249y”表示“249x10-2; 2．49Ω”。
E96系列电阻代码表 代码1234567891011121314151617 阻值100102105107110113115118121124127130133137140143147 代码1819202122232425262728293031323334 阻值150154158162165169174178182187191196200205210215221 代码3536373839404142434445464748495051 阻值226232237243249255261267274280287294301309316324332 代码5253545556575859606162636465666768 阻值340348357365374383392402412422432442453464475487499 代码6970717273747576777879808182838485 阻值511523536549562576590604619634649665681698715732750 代码8687888990919293949596 阻值768787806825845866887909931953976 倍率代码表 A B C D E F G H X Y Z 10010110210310410510610710-110-210-3
贴片电阻/电容的封装形式 无极性电容以0805、0603两类封装最为常见； 0805具体尺寸：2.0×1.25×0.5 1206具体尺寸：3.0×1.50×0.5 贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下： 类型 封装形式 耐压 A 3216 10V B 3528 16V C 6032 25V 尺寸：L:6.0 w3.2 D 7343 35V 贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。 贴片电容正负极区分 一种是常见的钽电容，为长方体形状，有“-”标记的一端为正； 另外还有一种银色的表贴电容，想来应该是铝电解。 上面为圆形，下面为方形，在光驱电路板上很常见。这种电容则是有“-”标记的一端为负。 发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210 二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5 电容：可分为无极性和有极性两类: 无极性电容下述两类封装最为常见，即0805、0603； 有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下： 类型 封装形式 耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V
简述: 我们常说的贴片电阻(SMD Resistor)学名叫：片式固定电阻器，是从Chip Fixed Resistor直接翻译过来的。特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。 按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors)两种。厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。 封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常规系列的精度为5%，1%。阻值范围从 0.1欧姆到20M欧姆。标准阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。 特性： ?体积小，重量轻 ?适合波峰焊和回流焊 ?机械强度高，高频特性优越 ?常用规格价格比传统的引线电阻还便宜 ?生产成本低，配合自动贴片机，适合现代电子产品规模化生产 使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记 录仪、税控机则多采用1206、1210等尺寸偏大的电阻。 市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。主要的生产厂商几乎都在中国建立生产基地。台湾国巨（Yageo）公司为世界上第一大生产商。日本企业则生产一些如0201、0402、高精度、高电压，具有工艺难度，利润高的系列。台湾及国内工厂则多生产些常规系列。零售市场多见为一些台湾厂和国产的品牌，如国巨(Yag eo)、风华(FH)、三星机电、厚生、丽智、美隆。 贴片电阻基本结构(ChipR Construction)
色环电阻 色环电阻，是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。具体读法可参考右图 黑，棕，红，橙，黄，绿，蓝，紫，灰，白 0，1，2，3，4，5，6，7，8，9 银或金的前一还（即最后一环）表示零的个数 银（10%）或金（5%）表示误差，最后读 例如，红，黄，棕，金表示240欧 色环电阻分四环和五环，通常用四环 第三环可以金色（代表第二位是小数点后）和银色的（代表第一位是小数点后），最后一环误差可以无色（20%）
色环实际上是早期为了帮助人们分辨不同阻值而设定的标准，事实上，在普及万用表的今天，这种标识已经很少有其存在的意义了。而且色环电阻也比较大，不适合现代高度集成的性能要求。 电阻的分类 a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻) . 不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器. b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻，捷比信电阻，薄膜电阻等. C.按安装方式: 插件电阻、贴片电阻 d.按功能分：负载电阻，采样电阻，分流电阻，保护电阻等 电阻的主要参数 a. 标称阻值:标称在电阻器上的电阻值称为标称值.单位: Ω, kΩ, MΩ.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的. 不是所有阻值的电阻器都存在. b.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F 、G 、J、K… （常见的误差范围是：0.01%，0.05%，0.1%，0.5%， 0.25%，1%，2%,5% 等） c. 额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率.常见的有1/16W 、1/8W 、1/4W 、1/2W 、1W 、2W 、5W 、10W 阻值和误差的标注方法 a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上. eg: 5.1k Ω 5% 5.1k Ω J b.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数. eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩ c.色标法—用不同颜色的色环来表示电阻器的阻值及误差等级.普通电阻一般有4环表示,精密电阻用5环. d.数码法 用三位数字表示元件的标称值。从左至右，前两位表示有效数位，第三位表示1 0^n(n=0～8)。当n=9时为特例，表示10^(-1)。 0-10欧带小数点电阻值表示为XRX,RXX. eg : 471=470Ω 105=1M 2R2=2.2Ω 塑料电阻器的103表示10*10^3=10k。片状电阻多用数码法标示，如512表示5. 1kΩ。电容上数码标示479为47*10^(-1)=4.7pF。而标志是0或000的电阻器，表示是跳线，阻值为0Ω。数码法标示时，电阻单位为欧姆，电容单位为pF，电感一般不
贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 贴片元件的封装 一、零件规格: (a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。 标准零件之尺寸规格有英制与公制两种表示方法，如下表 英制表示法1206 0805 0603 0402 公制表示法3216 2125 1608 1005 含义 L:1.2inch(3.2mm)W:0.6inch(1.6mm)
L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.6inch(1.6mm)W:0.3inch(0.8mm) L:0.4inch(1.0mm)W:0.2inch(0.5mm) 注： a、L（Length）：长度；W（Width）：宽度；inch：英寸 b、1inch=25.4mm （b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。 （c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。 （d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。 二、常用元件封装 1）电阻： 最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。 注： ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同 0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法） 1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法） 2）电阻的命名方法 1、5%精度的命名：RS – 05 K 102 JT 2、1％精度的命名：RS – 05 K 1002 FT R －表示电阻 S －表示功率 0402是1/16W、 0603是1/10W、 0805是1/8W、 1206是1/4W、 1210是1/3W、 1812是1/2W、 2010是3/4W、 2512是1W。 05 －表示尺寸(英寸)： 02表示0402、 03表示0603、 05表示0805、 06表示1206、 1210表示1210、

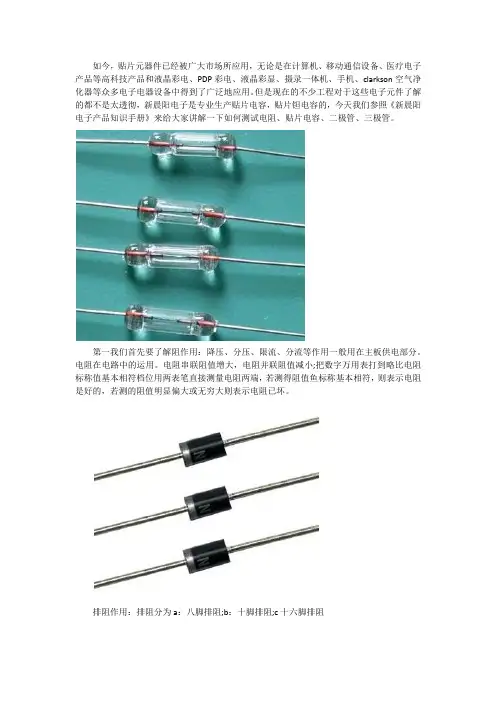

常用电子元器件(电阻.电容,电感)检测方法与经验 元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。 一、电阻器的检测方法与经验： 1 固定电阻器的检测。A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。B 注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。 2 水泥电阻的检测。检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。 3 熔断电阻器的检测。在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。 4 电位器的检测。检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。用万用表测试时，先根据被测电位器阻值的大小，选择好万用表的合适电阻挡位，然后可按下述方法进行检测。 A 用万用表的欧姆挡测“1”、“2”两端，其读数应为电位器的标称阻值，如万用表的指针不动或阻值相差很多，则表明该电位器已损坏。 B 检测电位器的活动臂与电阻片的接触是否良好。用万用表的欧姆档测“1”、“2”(或“2”、“3”)两端，将电位器的转轴按逆时针方向旋至接近“关”的位置，这时电阻值越小越好。再顺时针慢慢旋转轴柄，电阻值应逐渐增大，表头中的指针应平稳移动。当轴柄旋至极端位置“3”时，阻值应接近电位器的标称值。如万用表的指针在电位器的轴柄转动过程中有跳动现象，说明活动触点有接触不良的故障。 5 正温度系数热敏电阻(PTC)的检测。检测时，用万用表R×1挡，具体可分两步操作： A 常温检测(室内温度接近25℃)；将两表笔接触PTC热敏电阻的两引脚测出其实际阻值，并与标称阻值相对比，二者相差在±2Ω内即为正常。实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。 B 加温检测；在常温测试正常的基础上，即可进行第二步测试—加温检测，将一热源(例如电烙铁)*近PTC热敏电阻对其加热，同时用万用表监测其电阻值是否随温度的升高而增大，如是，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能继续使用。注意不要使热源与PTC热敏电阻*得过近或直接接触热敏电阻，以防止将其烫坏。
常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 2010 5025 3/4 2512 6432 1 国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT 2、1％精度的命名：RS-05K1002FT R －表示电阻S －表示功率0402是1/16W、0603是1/10W 、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05 －表示尺寸(英寸)：02表示0402、03表 示0603、05表示0805、06表示1206 、1210表示1210、1812表示 1812、10表示1210、12表示2512。 K －表示温度系数为100PPM, 102－5％精度阻值表示法：前两位表示 有效数字，第三位表示有多少 个零，基本单位是，102＝1000＝1K。1002是1％阻值表示法 ：前三位表示有效数字，第四位表示有多少个零，基本单位是 ，1002＝10000＝10K。 J －表示精 度为5％、F－表示精度为1％。 T －表示编 带包装 一．E-24标注方法 E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K） 怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注 XXY XX代表底数，Y代表指数 例如 470 = 47 103 = 10k 224 = 220k 怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点 例如 1R0 = 1.0 R20 = 0.20
