电阻电容识别方法电阻
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。
1.参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω（即 4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）。
2.电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10金色 / x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2x100±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000 /。电容
1.在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量）电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2.识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。其中：1法拉=10^3毫法=10^6微法=10^9纳法=10^12容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10×10^2PF=1000PF 224表示22×10^4PF=0.22uF3、电容容量误差表符号 F、 G 、J 、K 、L 、M允许误差±1% 、±2% 、±5%、±10%、±15%、±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
色环电阻计算 带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。 下面介绍掌握此方法的几个要点： （1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是： 金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几kΩ 橙色：几十几kΩ 黄色：几百几十kΩ 绿色：几点几MΩ 蓝色：几十几MΩ 从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。 （3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。 （4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。 下面举例说明： 例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。第四环是金色，其误差为5％在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果靠近边缘的是这3种色彩，则需要倒过来计算。 色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。 对于4色环电阻，其阻值计算方法位： 阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数 对于5色环电阻，其阻值计算方法位：
贴片元件的识别方法 贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。但由于体积小，故型号或数值不可能完全标出，只能用代码表示。下面向读者简要介绍几种贴片元件的识别方法。 一、贴片电阻 贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。标注方法主要有两种： 1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。如果阻值小于10Ω，则以“R”表示Ω。举例见表1。 2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。其中字母表示电阻值的前两位有效数字。(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。举例如表3 所示。
关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。 二、贴片电容 贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。 贴片电容的数值标注方法主要有三种： 1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。其中字母表示容量的前两位数字，详见表4。后面的数字则表示在前面二位数字的后面再加多少个“0”。单位“pF”。举例见表5。 2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示

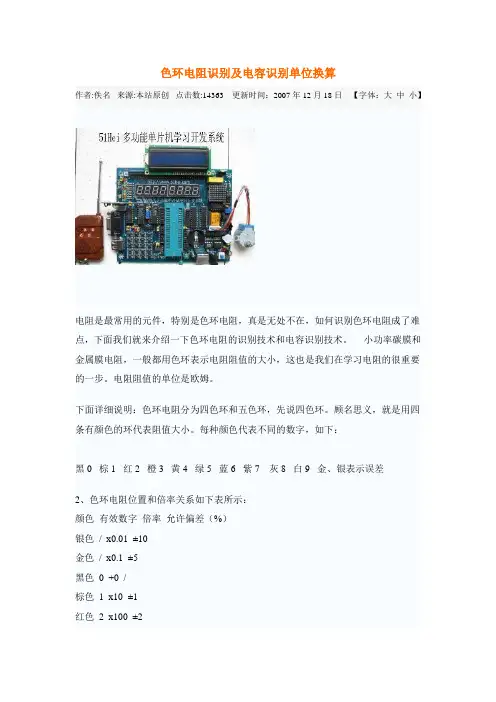

色环电阻识别方法 每种颜色代表不同的数字,如下: 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差 色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出 其阻值,便于检测和更换。但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断: 技巧1: 先找标志误差的色环,从而排定色环顺序。最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环, 就可以基本认定这是色环电阻的最末一环。 技巧2: 棕色环是否是误差标志的判别。棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环 和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。 技巧3: 在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加 以判别。比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×104Ω=1MΩ误 差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω，误差为1%。显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种 色环顺序是不对的。电阻按材料分一般有:碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。一般的家庭电器使用碳膜电阻较多,因为它成本低廉。金属膜电阻精度要高些,使用在要求较高的设备上。水泥电阻和线饶电阻都是能够承受比较大功率的,线饶电阻的精度也比较高, 常用在要求很高的测量仪器上。 小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,这也是我们在学习电阻的很 重要的一步。电阻阻值的单位是欧姆。下面详细说明。 色环电阻分为四色环和五色环,先说四色环。顾名思义,就是用四条有颜色的环代表阻值大小。每种颜色代表不同的数字,如下: 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差 各色环表示意义如下: 第一条色环:阻值的第一位数字; 第二条色环:阻值的第二位数字; 第三条色环:10的幂数; 第四条色环:误差表示。 例如:电阻色环:棕绿红金, 第一位:1; 第二位:5;第三位:10的幂为2(即100); 误差为5%; 即阻值为:15×100=1500欧=1.5千欧=1.5K 还有精确度更高的“五色环”电阻,用五条色环表示电阻的阻值大小,具体如下: 第一条色环:阻值的第一位数字; 第二条色环:阻值的第二位数字; 第三条色环:阻值的第三位数字; 第四条色环:阻值乘数的10的幂数; 第五条色环:误差(常见是棕色,误差为1%)

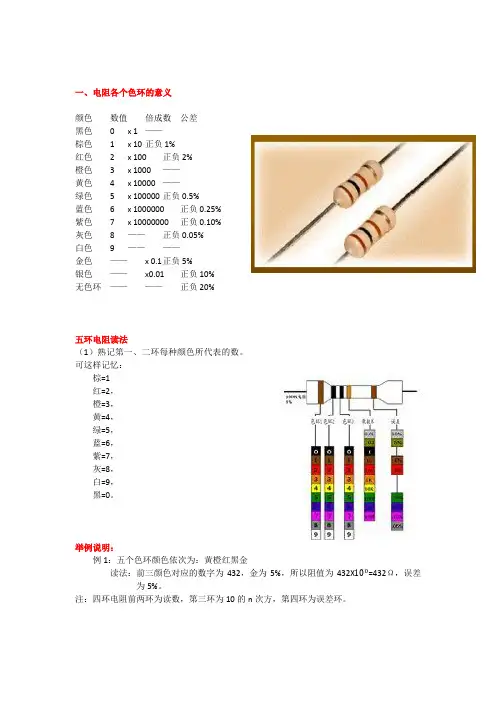

五环电阻的识别方法 色环颜色代表的数字：棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0 色环颜色代表的倍率：棕*10、红*100、橙*1K、黄*10K、绿*100K、蓝*1M、紫*10M、灰*100M、白*1000M、黑*1、金*0.1、银*0.01 色环颜色代表的误差等级：金5%、银10%、棕1%、红2%、绿0.5%、蓝0.25%、紫0.1%、灰0.05%、无色20% 四环电阻的读法：前2位数字是有效数字，第3位是倍率，第四位是误差等级。 例如：棕红黑金12*1=12欧姆误差正负5% 红红橙银22*1K=22K 误差正负10% 黄紫黄金47*10K=470K 误差正负5% 五环电阻的读法：前3位数字是有效数字，第四位是倍率，第五位是误差等级。 第一条色环：阻值的第一位数字； 第二条色环：阻值的第二位数字； 第三条色环：阻值的第三位数字； 第四条色环：阻值乘数的10的幂数； 第五条色环：误差(常见是棕色，误差为1%) 有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误
差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10的多少次方。四色环电阻误差为5-10%，五色环常为1%，精度提高。 熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是： 金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几kΩ 橙色：几十几kΩ 黄色：几百几十kΩ 绿色：几点几MΩ 蓝色：几十几MΩ 从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。下面举例说明： 例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。
实验三电阻器、电容器的识别与检测 一、实验目的 1、掌握识别电阻器、电容器外观、型号的方法； 2、掌握利用仪器、仪表检测电阻器、电容器的方法。 二、实验材料 1、万用表。 2、10Ω级、100Ω级、1000Ω级、105Ω级电阻各2只。 3、瓷质电容、电解电容、可变电容各2只。 三、实验内容及说明 （一）电阻器 1、电阻器的识别 电阻器是电子及电气设备中最常用的电子器件之一，主要用来实现控制和调节电路中的电流和电压的作用，以及用来当作消耗电能的负载。 1）电阻器的型号命名 电阻器的型号命名一般由四个部分组成。 第一部分是主称，用字母R表示； 第二部分是材料，用相应的字母表示； 第三部分是分类，用数字或字母表示； 第四部分是序号，用数字表示，用以区分产品的外形尺寸和性能指标； 例如：RTT71——表示碳膜可调电阻器。 电阻器的材料和分类代号如表1.1所示。 表1.1电阻器的材料和分类代号 通常生产商用直标或色标两种方法把电阻器的参数标注在电阻器体上。 （1）直标法，指把电阻值、电功率和误差直接用数字和字母印在电阻器上，如图1.1所示。此方法简单直观，但安装在线路上时，电阻器的标值有可能被电阻体遮挡。 图1.1 电阻器直标法 (2)色标法，就是用电阻器上的四条或五条不同颜色的色环来表示电阻的阻值。四条环时，其中三条环表示电阻器的电阻值，一条环表示误差；精密电阻需要五条环，其中四条环
表示电阻的阻值，一条环表示误差。例如： 四条色环：红紫橙金 2 7 × 103±5% 27（1±5%）kΩ 五条色环：棕红黑金棕 1 2 0 × 10-1±1% 12（1±5%）Ω 四条环色标法如图1.2所示。 图1.2 电阻器色标法 色环的含义如表1.2所示。 表1.2各色环的含义 2、电阻器的测量 在实验和实际使用中，用万用表的电阻档就可以直接测量电阻器的阻值大小。 （二）电容器 电容也是电子及电气设备中常用的电子器件之一。利用电容器可实现交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等。 1、电容器的识别 1）电容器的型号命名 电容器的型号命名由四部分组成： 第一部分是主称，用字母C表示； 第二部分是材料，用相应的字母表示； 第三部分是特征，用数字或字母表示； 第四部分是序号，用数字表示，用以区分产品的外形尺寸和性能指标； 例如：YN42——表示云母铌电解、烧结粉固体结构电容器。 电容器的材料和分类代号如表1.3所示。 表1.3电容器的材料和分类代号
目前，国产或进口电视机、收录机广泛采用色环电阻，其优点是在装配、调试和修理过程中，不用拨动元件，即可在任意角度看清色环，读出阻值，使用很方便。以往杂志上都介绍过色环电阻识读法，按其方法读数时，要进行换算，较麻烦，这里介绍一种快速识别阻值的方法。 带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。 下面介绍掌握此方法的几个要点： （1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是： 金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几 kΩ 橙色：几十几 kΩ 黄色：几百几十 kΩ 绿色：几点几 MΩ 蓝色：几十几 MΩ 上图电阻阻值是：2 5*10＝250Ω 从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。 （3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百 kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。 （4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。
下面举例说明： 例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。 例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。第四环是金色，其误差为5％。
常用电子元器件的识别与检测 1.0前言：概述电子产品工艺与PCB技术 基本任务 了解电子产品开发与生产的全过程，从设计开发到售后服务，包括设计开发项目小组、PCB技术、smt工艺、产品测试、产品检验、例行试验、质量管理等过程所涉及的关键技术。 1.1 电阻(2 hours) 基本任务 1)掌握电阻的单位与符号，了解E24系列电阻； 2)熟悉色环电阻（金属膜电阻或者碳膜电阻）的外观，掌握通过色环 读取电阻标称值及误差； 3)会用指针式万用表与数字万用表测量并读取实际阻值； 4)计算色环电阻的实际可以流过的电流（1/4W）； 5)不同电压下串联不同电阻与LED，使得LED保持一定电流发光，理解 电阻的作用（RC充放电电路，555电路，分压电路等）； 6)熟悉可调电阻的外观及管脚； 7)熟悉典型贴片电阻的外观与标识，通过标识读取标称电阻值； 8)熟悉压敏电阻的外观与参数及在电路中起的保护作用； 9)理解接触电阻的产生，接触电阻大可能带来的严重后果； 10)理解绝缘电阻的概念及测量； 11)掌握四点法测量小电阻的方法； 12)理解其他电阻如线绕电阻、水泥电阻、导线电阻外形及功率； 13)理解热敏电阻、光敏电阻的主要参数及用途； 14)了解排阻、发热元件如电灯、加热丝等电阻； 15)了解取样电阻（采样电阻）及0欧姆电阻的作用 16)设备或者电路输入输出阻抗的概念及作用； 17)电阻在CAD中的封装，如AXIAL0.4、0603、0201
1.2电容器 基本任务 01.掌握电容的单位及电路符号，以及单位换算及电容值系列； 02.了解电容器的耐压系列，如6.3V，10V，16V，25V。。。1000V等； 03.掌握电解电容极性判断与参数读取（常见铝、钽电容，后者价高 性能好），如极性标记及长脚为正等，不能接反，否则容易损坏， （一般电解电容容值较大，1uF以上）； 04.掌握指针式万用表电阻档测试电解电容的表现； 05.了解无机介质电容器：包括大家熟悉的陶瓷电容以及云母电容， 涤纶电容、独石电容薄膜.电容等无极性小电容，他们的标识与 电容值读取方法（一般相对电解电容而言具有较小容值） 104=0.1uF 339=3.3pF 472=4700pF 4n7=4.7nF 06.掌握指针式万用表测量小容值电阻档表现，及与大电容的比较； 07.了解电容值的测试：电容表，电桥测试，Q表测试(有些数字万用表 带的电容测量档位是有限的，一般无专门测量电容的仪器准确) 08.掌握贴片电容外形，小电容一般是矩形无数字标记，贴片电解电 容有标识； 09.了解其他参数：损耗角正切（ tg δ）/温度/漏电流/绝缘电阻/使用寿命/频率特性； 10.了解电容的用途主要有如下几种： 1..隔直流：作用是阻止直流通过而让交流通过。2．旁路 （去耦）：为交流电路中某些并联的元件提供低阻抗通路。3．耦合：作为两个电路之间的连接，允许 交流信号通过并传输到下一级电路4．滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作 用。5．温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。 6．计时：电容器与电阻器配合使用，确定电路的时间常数。7．调谐：对与频率相关的电路进行系统 调谐，比如手机、收音机、电视机。8．整流：在预定的时间开或者关半闭导体开关元件。 9．储能： 储存电能，用于必须要的时候释放。例如相机闪光灯，加热设备等等。（如今某些电容的储能水平已 经接近锂电池的水准，一个电容储存的电能可以供一个手机使用一天。 11.掌握容抗、分布电容等概念； 贴片电容涤纶电容高压电容独石电容聚丙烯电容贴片电解电容
色环电阻阻值识别方法 4色环电阻： 第一色环是十位数, 二色环是个位数， 第三色环是应乘倍数, 第四色环是误差率 5色环电阻： 第一色环是百位数，第 二色环是十位数， 第三色环是个位数，第 四色环是应乘倍数， 第五色环是误差率。 例如:5色环电阻的颜色 排列为红红黑黑棕， 则其阻值是 220 X 1=220 Q,误差 ±1 % 5色环电阻通常都是误 差± 阻。 金色：几点几 Q 棕色：几百几十Q 颜色 黑棕红橙黄绿蓝紫灰白金银 代表数值 0123456789 误误差 %的金属膜电 黑色: 几十几 Q
红色：几点几k Q 橙色：几十几k Q 黄色：几百几十k Q 绿色：几点几M Q 蓝色：几十几M Q 紫色蓝色绿色棕色 士0.1 % 士0.25 %士0.5 % 士1% 五色环表示法规则如下表: 颜色蓝 rtrL 第一位有效值 第二位有效值 第三位有效值 第四位倍 乘10 2 10 -1 10 10 1 10 2 10 3 10 4 105 106 107 108 10 9 第五位误差/%±2 ±1 士0. 士 0.2 5 5 士0. 士 0.0 1 5 五色环电阻与四色环电阻之间的不同之处有: 乘， 第五色环是误差。 前三色环是有效数值，第四色环是倍
五色环电阻的阻值快速识别步骤： ①五色环电阻阻值识别步骤和四色环电阻识别的步骤是差不多的，依然是先看第五环（即最后一环），四色环电阻的最后一环只有金银无三种色，而五色环电阻的最后一环却有金银棕红绿蓝紫灰无九种色，这样使五色环的误差精度有所提高。 ②五色环电阻阻值识别第二步同四色环电阻识别一样，也是看第四环（即倒数第二 环）倍乘，因为前面三位有效数值，所以五色环电阻的倍乘与四色环电阻的倍乘完会不同，不同之处主要表现在第四色环的倍乘比四色环电阻的第三色环倍乘的倍率 大101 颜色倍乘数值范围单位 银10-1 1.00- 9.10 Q几点几几欧 10.0- 91.0 Q几十几点几欧 金 100 100-910Q几百几十几欧 黑 101 1.00- 9.10K Q几点几几千欧 棕 102 10.0- 91.0K Q几十几点几千欧 红 103 100-910K Q几百几十几千欧 橙 104 1.00- 9.10M Q几点几几兆欧 黄 105 10.0- 91.0M Q几十几点几兆欧 绿 106 t t - 蓝107100-910M Q几百几十几兆欧
色环电阻快速识别法 （1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是： 金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几kΩ 橙色：几十几kΩ 黄色：几百几十kΩ 绿色：几点几MΩ 蓝色：几十几MΩ 从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。 （3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。 （4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。 下面举例说明： 例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。 例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。第四环是金色，其误差为5％ 在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果靠近边缘的是这3种色彩，则需要倒过来计算。 色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。 对于4色环电阻，其阻值计算方法位： 阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数 对于5色环电阻，其阻值计算方法位： 阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数 例1：某4色环电阻色彩标识如下： 该电阻标称阻值=26*107=260,000,000Ω=260MΩ，误差范围±5% 例2：某5色环电阻色彩标识如下： 该电阻阻值=508*1，000=508，000Ω=508KΩ，误差范围±5% 对于4环电阻，前2环直接换成数字，第3环表示乘以10的若干次幂，如第一、二、三环的颜色分别为棕（1）、紫（7 ）、红（2），则表示的电阻为17×10^2，即表示1.7K的电阻值。 对于5环电阻，则第4环表示乘以10的若干次幂，用前3环表示的数字乘以10的n次幂（n为第4环表示的数字）。 4色环电阻： 第一色环是十位数，第二色环是个位数，
电阻、电容、电感的识别与检测 1.能掌握电阻的基础知识，学会电阻识别与检测的方法。 2.能掌握电容的充放电的相关知识，学会电容识别与检测的方法。 3.能掌握电感的相关知识，学会电感识别与检测的方法。 在我们现在的生活中，电子元器件几乎无所不在，家用电器、电脑、手机等各种现代化的智能设备都能看到它们的影子。电子元器件是元件和器件的总称。电子元件是指在工厂生产加工时不改变分子成分的成品。例如电阻器、电容器、电感器等，因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。电子器件是指在工厂生产加工时改变了分子结构的成品。例如晶体管、电子管、集成电路等，因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。 一、电阻的基础知识 1.电阻的定义 电阻器(R)简称“电阻”，它是家用电器以及其它电子设备中应用十分广泛的元件。电阻器利用它自身消耗电能的特性，在家用电器电路中起降压、分压、限流、向各种电子元件提供必要的工作条件(电
压或电流)等几种功能。 2.电阻的命名方法 3.电阻的识读 色环法是用色环或色点来表示电阻器的标称阻值、允许误差。色环有四道环(普通电阻)和五道环(精密电阻)两种，如图所示。
图1－1 色环识读方法 直标法是指在一些体积较大的电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。例如： 图1－2 电阻直标法 可以读出大小：510Ω±5% 通过电阻的命名方法还可以知道： R－电阻的总称 X－材料为线绕 G－表示大功率 6－表示序号
色环电阻快速识别方法和色环电阻顺序的识别方法 对于用色环来表示的电阻，分为四色环和五色环两种表示法。 四色环表示法规则如下表： 白9 91 四色环电阻的阻值快速识别步骤： 第一步 当我们拿到一个四色环电阻时，首先看它的第四道色环，第四道色环一般离其它三道色环的距离较远一些，容易找到，并且第四色环的颜色也只有金和银两种色，或者是没有第四道色环即无色。之所以要先看第四道色环不仅仅是因为它位置特殊和颜色简单容易识别而已，而是因为它将决定第一道和第二道色 环的颜色，这个重要的特征由标称值系列来决定的。 1 35928
6 标称值系列有E24、E12和E6三种，它们的误差分别是±5/%、±10/%、±20/%，而在四色环电阻中刚好用金银无这三种色来分别代表这三个系列的误差，也就是第四道色环 如果是金色的话，那么电阻器标称值就只有24个数值， 如果是银色的话就只有12个数值， 如果是无色的话就只有6个数值， 第二步 看完第四道色环后接着是先看第三道色环，第三道色环是快速读出阻值的关键一环，大家都知道第三环是倍乘，如果只是读出倍乘的话那将影响整个阻值读取过程，我们应该将倍乘直接读成阻值的单位， 再加上第一二道色环的数值就是正确的结果 以上是第三道色环比较常用的颜色，而灰和白这两种色因为倍乘太大一般不会用，银这种色太小也不会常用，而无这种色因为没有相对应倍乘，所以这第三道色环不可能是无色。
第三步 然后再看第一二道色环，第一二道色环代表的是有效值，第一道色环一般会紧靠在色环电阻的某一端，紧接着的是第二道色环和第三道色环，然后再隔较远的距离才是第四道色环，如何快速读出第一二道 色环数值？请牢记下面这句口诀： 棕一红二橙三黄四绿五蓝六紫七灰八白九黑零 第四步 检查最后读出的阻值是否正确 ①根据第四道色环的颜色所对应的标称系列来检查 第一二道色环是由棕红橙黄绿蓝紫灰白黑这种颜色每两种色组合而成，按道理可以配成1024种组合，但是我们在第一步时先看了第四道色环，因为E6和E12系列的阻值都是E24系列里重复的，不管第四道是金银无这三种颜色的任一种颜色，它们总共只有24个对应阻值，也就是说第一二道色环的颜色组合 也只有24种，比如说第一二道色环若分别为 棕和黑，那么第四道色环可以是金银无三种颜色的任一种，因为三个标称值系列都有1.0对应阻值棕和棕，那么第四道色环只能是金色了，因为只有E24标称值系列才有1.1对应阻值 棕和红，那么第四道色环是金或银了，因为E24和E12标称值系列都有1.2对应阻值 棕和黄，那么你可能是眼花没看清楚，因为三个标称值系列中都没有1.4对应阻值，这时你应该再仔 细看一遍。 ②根据第三道色环的颜色所对应的倍乘来检查 因为这第三道色环的倍乘，色环电阻的阻值就好像是科学计数法，所以第一道色环不可能是黑色，这里面的原因我们来举例说明，假如某个四色环电阻的色环排列是黑红黄金，这样读出来的阻值便是20K Ω，那么红黑橙金呢，读出来的阻值也是20KΩ，用科学计数法来表示黑红黄金是02×104,而红黑橙金表示是20×103,显然前面个数是不科学的，因为第一个零是无意义的，这样在做色环电阻时就会注意到，如果第一个色环是黑色的话那就会修改第三道色环的颜色来修改倍乘，从而保证了第一道色环不会是黑色。 ③根据电子产品或电子电路的性质来分析这个电阻的阻值读数是否合理正确。 但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。 请看下面例子：
带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。 下面介绍掌握此方法的几个要点： （1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是： 金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几kΩ 橙色：几十几kΩ 黄色：几百几十kΩ 绿色：几点几MΩ 蓝色：几十几MΩ 从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。 （3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。 （4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。 下面举例说明： 例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。第四环是金色，其误差为5％在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果靠近边缘的是这3种色彩，则需要倒过来计算。 色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。 对于4色环电阻，其阻值计算方法位： 阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数
电阻器的识别和检测—色标 色标法是指不同颜色表示元件不同参数的方法。 在电阻器上，不同的颜色代表不同的标称值和偏差色 标法可以分为：色环法和色点法。其中，最常用的是 色环法。 色环电阻器中，根据色环的环数多少，又分为四色环 表示法和五色环表示法。 下图（a）是用四色环表示标称阻值和允许偏差，其中， 前三条色环表示此电阻的标称阻值，最后一条表示它 的偏差。 如图（b）中色环颜色依次黄、紫、橙、金，则此电阻 器标称阻值为，偏差。 如图（c）电阻器的色环颜色依次为：蓝、灰、金、无 色（即只有三条色环），则电阻器标称阻值为： 。 下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。 图（b）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。 判断色环电阻的第一条色环的方法 1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。
2.对于已装配在电路板上的电阻，可用以下方法进行判断： （1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色除作偏差色环外，可作为乘数）。 （2）五色环电阻器为精密型电阻器，一般常用棕色或红色作为偏差色环。如出现头尾同为棕色或红色环时，要判断第一条色环则要通过方法（3）、（4）。 （3）第一条色环比较靠近电阻器一端引脚。 （4）表示电阻器标称阻值的那四条环之间的间隔距离一 般为等距离，而表示偏差的色环（即最后一条色环）一般 与第四条色环的间隔比较大，以此判断哪一条为最后一条 色环。如图所示。 在识别色环电阻器时，要注意以下几点： 1.色环表中的标称阻值单位为?。 2.当允许偏差为±20%时，表示允许偏差的这条色环为电阻器本色，此时，四条色环的电阻器便只有三条了，一定要注意这一点。 3.对于一些功率大的色环电阻器，在其外表将显示出它的 功率，图示色环电阻表面上的数字2表示为此电阻的功率 为2W。
电容器的识别和检测 一、电容器的容量值标注方法 字母数字混合标法不标单位的直接表示法 电容器容量的数码表示法电容器的色码表示法 电容量的误差 这种方法是国际电工委员会推荐的表示方法。 具体内容是：用2~4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。字母有时既表示单位也表示小数点。如： 这种方法是用1~4位数字表示，容量单位为pF。如数字部分大于1时，单位为皮法，当数字部分大于0小于1时，其单位为微法（μF）。如3300表示3300皮法（pF），680表示680皮法（pF），7表示7皮法（pF），0.056表示0.056微法（μF）。 一般用三位数表示容量的大小，前面两位数字为电容器标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位是pF。如： 色码表示法是用不同的颜色表示不同的数字，其颜色和识别方法与电阻色码表示法一样，单位为pF。 电容器容量误差的表示法有两种。 一种是将电容量的绝对误差范围直接标志在电容器上，即直接表示法。如2.2±0.2pF。另一种方法是直接将字母或百分比误差标志在电容器上。字母表示的百分比误差是：D 表示±0.5%；F表示±0.1%；G表示±2%；J表示±5%；K表示±10%；M表示±20%；N表示±30%；P表示±50%。如电容器上标有334K则表示0.33μF，误差为±10%；如电容器上标有103P表示这个电容器的容量变化范围为0.01~0.02μF，P不能误认为是单位pF。 二、有极性电解电容器的引脚极性的表示方式：
1.采用不同的端头形状来表示引脚的极性，见图（b），（c）所示，这种方式往往出现在两根引脚轴向分布的电解电容器中。 2.标出负极性引脚，见图（d）所示，在电解电容器的绝缘套上画出像负号的符号，以表示这一引脚为负极性引脚。 3.采用长短不同的引脚来表示引脚极性，通常长的引脚为正极性引脚，见图（a）。 三、在电路图中电容器容量单位的标注规则 当电容器的容量大于100pF而又小于1μF时，一般不注单位，没有小数点的，其单位是pF时，有小数点的其单位是μF。如4700就是4700pF，0.22就是0.22μF。 当电容量大于是10000pF时，可用μF为单位，当电容小于10000pF时用pF为单位。 四、电容器检测方法 电容器的检测方法主要有两种： 一是采用万用表欧姆档检测法，这种方法操作简单，检测结果基本上能够说明问题；二是采用代替检查法，这种方法的检测结果可靠，但操作比较麻烦，此方法一般多用于在路检测。修理过程中，一般是先用第一种方法，再用第二种方法加以确定。 万用表欧姆档检测法 电容器检测方法—万用表欧姆档检测法 一、漏电电阻的测量 方法如下： 1.用万用电表的欧姆档（R×10k或R×1k档，视电容器的容量而定），当两表笔分别接触容器的两根引线时，表针首先朝顺时针方向（向右）摆动，然后又慢慢地向左回归至∞位置的附近，此过程为电容器的充电过程。 2.当表针静止时所指的电阻值就是该电容器的漏电电阻（R）。在测量中如表针距无穷大较远，表明电容器漏电严重，不能使用。有的电容器在测漏电电阻时，表针退回到无穷大位置时，又顺时针摆动，这表明电容器漏电更严重。一般要求漏电电阻R≥500k，否则不能使用。 3.对于电容量小于5000pF的电容器，万用表不能测它的漏电阻。 二、电容器的断路（又称开路）、击穿（又称短路）检测 检测容量为6800pF~1μF的电容器，用R×10k档，红、黑表棒分别接电容器的两根引脚，在表棒接通的瞬间，应能见到表针有一个很小的摆动过程。
实验一基本元器件电阻和电容的识别 学号：姓名： 一、实验目的 1.熟悉基本电子元器件：电阻、电容 2.学习基本元器件的识别方法 3.学会基本元器件参数的读取方法 二、实验内容 1.认识基本元器件 2.识别基本元器件的基本参数及作用 三、实验报告 1.电阻的识别方法 电阻电容参数识别方法有直标法、色标法、数标法三种 1.直标法 直标法是指将电阻器的类别、标称电阻值、允许偏差、额定功率及其他参数的数值等直接标注在电阻器的表面。如电阻器上印有68±5%，则阻值为68Ω,误差为±5%,而标注为“58”则表 示阻值为58Ω。 也有的用数字加字母符号(Ω、K、M)或两者有规律的组合来表示电阻器的阻值，其中字母符号前面的数字表示阻值的整数部
分，字母符号后面的数字表示阻值的小数部分。 2．数标法 数标法主要用三位数表示阻值，前两位表示有效数字，第三位数字是倍率。如电阻上标注"ABC"，表示其阻值为AB×lOc,其中，"C"如果为9，则表示1。例如标注为”653”，表示阻值为65 xl03Ω=65 kΩ；标注为“279”，表示阻值为 27×10-1Ω=2.7Ω；标注“000”，阻值为0，这种电阻通常作保险用。 另外，可调电阻在标注阻值时，也常用两位数字表示。第一位表示有效数字，第二位表示倍率。如“24”表示2xl04= 20kΩ。 3、文字符号法 文字符号法和直标法相同，也是直接将有关参数印制在电阻体上。文字符号法，将5.7k电阻器标注成5k7，其中k既作单位，又作小数点。文字符号法中，偏差通常用字母表示，如（a）图所示。此电阻器，阻值为5.7k，偏差为±1%。 图（b）所示为碳膜电阻，阻值为1.8k偏差为±20%，其中用级别符号Ⅱ表示偏差 4．色标法

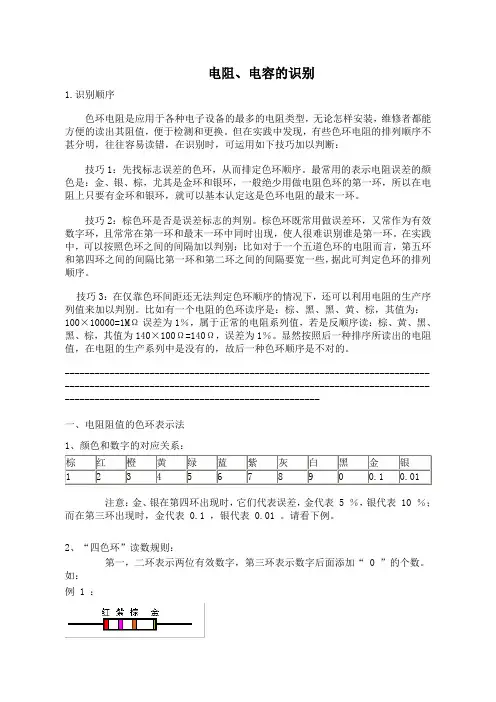

色环电阻识别方法 百科名片 色环电阻识别方法 色环电阻识别方法：是因为电阻上面用了四道色环或者五道色环来表示电阻值。可以从任意角度一次性的读取代表电阻值的颜色信息。 目录 编辑本段识别顺序 色环电阻识别方法图 色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断： 技巧1：先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环
的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。 技巧2：棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。 技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1％。显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。 编辑本段识别大小 四色环电阻： 第一色环是十位数，第二色环是个位数， 第三色环是应乘颜色次幂颜色次，第四色环是误差率 例子： 棕红红金 其阻值为12×10^2=1.2K 误差为±5% 误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。 五色环电阻： 红红黑棕金 五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5% 第一色环是百位数，第二色环是十位数， 第三色环是个位数，第四色环是应乘颜色次幂颜色次， 第五色环是误差率。 首先，从电阻的底端，找出代表公差精度的色环，金色的代表5%，银色的代表10%。再从电阻的另一端，找出第一条、第二条色环，读取其相对应的数字，以下图为例，前两条色环都为红色，故其对应数字为红2、红2，其有效数是22。再读取第三条倍数色环，黑1。所以，我们得到的阻值是22x1=22Ω。如果第三条倍数色环为金色，则将有效数乘以0.1。如果第三条倍数色环为银色，则乘以0.01。 色环标示主要应用圆柱型的电阻器上，如：碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。在早期，一般当电阻的表面不
教案 【授课内容】：色环电阻的阻值识别 【教学目标】： 知识目标： 了解阻值的直接标示法，掌握电阻器的色环标识方法。 能力目标： 学会识读色环电阻器的阻值。 情感目标： 培养学生科学严谨的学习态度，形成规范的操作习惯，学会与他人合作沟通。 【教学重点】：四色环、五色环电阻的阻值识别 【教学难点】：色环颜色与数值的对应关系 【教具】： 【教学过程】： 一、回顾点评 电阻器的单位 欧姆是德国物理学家，他建立了电路定律。为了纪念他在电路理论上的贡献，电阻单位命名为欧姆。 电阻器的国际标准单位是欧姆，我们也常用希腊字母Ω表示 我们也常见到KΩ（千欧）、MΩ（兆欧）的标识 其换算公式如下 1KΩ=1000Ω 1MΩ=1,000KΩ=1,000,000Ω 标称阻值 为了表示电阻的大小，电阻器在出厂时会在表面标注阻值。标注在电阻器上的阻值称为标称阻值。 误差（电阻的精度） 电阻器的实际阻值与标称阻值往往有一定的差距，这个差距称为误差。 阻值的标示方法 电阻器标称阻值和误差的标注方法有直接标注法、数码标注法和色环标注法。 二、讲授新课 1、直标法简介 在一些电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。 直标法实例
电阻值=510Ω ±5% R-电阻的总称 X-材料为绕线 G-表示大功率 6-表示序号 2、色环电阻的阻值识别 （1）色环法简介 为了便于从任何一个角度都能看清电阻的阻值采用了在电阻器上标注不同的颜色圆环来表示阻值和误差的方法。下图中的两个电阻器就采用了色环法来标注阻值和误差，其中一只电阻上有四条色环，称为四色环电阻器，另一只电阻器上有五条色环，称为五色环电阻器，五色环电阻器的阻值精度较四色环电阻器更高。 色环电阻 五色环电阻 （2）四色环电阻的阻值计算 色环的意义与阻值计算公式 电阻阻值=有效数字× 10n （允许误差） （有效数字） 十（有效数字）个 倍乘数 允许误差
