第 1 页 ①中间地层垂距变化②重复褶皱；③平行褶皱；④不协调褶皱；⑤刺穿和隐刺穿褶皱⑥不对称褶皱；⑦礁和沉积差异压实；⑧多种假构造（溶蚀、坍塌造成的）；⑨不整合前的变形；⑩逆掩断层下的
与同生断层有关的逆牵引背斜圈闭，由于其距油源区近，又是与沉积作用同期形成，同生断层又可作为其油气运移的有利通道，因而常可形成富集高产的油气藏.
断层与储集层相结合，在平面上构成封闭状态主要有以下四种基本情况：
①一条弯曲断层与单斜地层相切（图中B) ②由两条或更多互相交叉的断层，在储集层上倾方向产生遮挡（图中C）
③一条近于平直的断层，在鼻状地层向上开口端产生遮挡，形成所谓的鼻状构造（图中D)；④由几条断层将地层从四周切割成一个孤立断块，形成封闭（图中E)。
该气田的生产层主要是三叠系嘉陵江组的石灰岩和白云岩，其上部为硬石膏层作为盖层。据岩心分析，其平均孔隙度仅2%，渗透率小于1毫达西；但试井结果，渗透率达几十到几万毫达西，平均值高达3000毫达西以上。因此，这种良好的渗透性显然是由于次生裂缝发育造成的。
该区蒙特雷组由三部分组成：上部为板状硅质页岩；中部为裂缝性燧石层；下部为石灰质页岩。中部岩层为主要储集层，其孔隙度仅6%，但裂缝发育且分布均匀，渗透率极高，60%的产量来自该层。 第 2 页 根据与刺穿岩体的关系可分为两类 直接与刺穿岩体有关的圈闭和油气藏（图中Ⅰ①-③）。它包括①盐栓（核）遮挡的圈闭和油气藏；②盐帽沿遮挡的圈闭和油气藏；③盐幅内的透镜体圈闭和油气藏。与刺穿岩体有成因联系的伴生圈闭和油气藏（图中Ⅱ①-④）。它包括①盐背斜圈闭和油气藏；②断层圈闭和油气藏；③盐栓周围的不整合圈闭和油气藏；④岩性尖灭圈闭和油气藏。 第 3 页 美国密西西比州的小溪油田为典型的边滩砂岩体油气藏。砂岩厚度与蛇曲河凹岸一侧延伸方向一致，砂体的形态与边滩一致。该油田构造为一向北倾斜的鼻状构造，油田分布主要受边滩砂岩体所控制。油田面积约25km2，原始可采储量达1370万吨。
1 圈闭和油气藏类型的识别
一、实习目的
圈闭是油气聚集的场所，是形成油气藏的基本要素。圈闭的类型及形成条件不仅对油气藏形成起着决定性的作用，而且对油气田的勘探和开发亦有重大的实际意义。不同类型油气藏所采用的勘探方法及部署不同，开发方案也不同。因此，正确的判断圈闭及可能的油气藏类型，对于石油地质工作者有着特别重要的意义。
本次实习的主要目的，是通过所给的储集层顶面或盖层底面的构造图，储集层分布图以及油气水分布图（图实3—1—7），确定圈闭和油气藏在平面图和横剖图上的特点。
二、实习步骤和方法
（一）阅读图实3—1—7构造等高线及储层分布图。在平面图上找出溢出点位置（用字母C表示），圈定闭合面积，计算闭合高度，确定圈闭及油气藏类型，并将结果写在图上。
（二）结合储集层分布的变化及油气水分布情况，绘制给定剖面线的圈闭和油气藏横剖面图5个。
（三）对照平面和剖面图建立立体概念，掌握并牢记不同类型圈闭和油气藏在平面和剖面上的图示。
三、实习用品
方格纸、铅笔、直尺、橡皮。
图实3—1—1 某油层顶面构造图
1—正断层；2—油层顶面等高线；3—产气井；4—产油井；5—产水井；6—剖面线；
A区：油气藏类型： ；闭合度：h= ；油柱高度：ho= ；气柱高度：hg= ；
B区：油气藏类型： ；闭合度：h= ；油柱高度：ho= ；气柱高度：hg= ；
E区：油气藏类型： ；闭合度：h= ；油柱高度：ho= ；气柱高度：hg= ；
放置剖面图
图实3—1—2 某油层顶面C—D剖面图
2 图实3—2—1 某地层底面构造图及其下伏油层等厚度图
1—某地层顶面等高线（m）；2—储层等高线（m）；3—产气井；4—产油井；5—产水井；6—剖面线 油气藏类型： ；闭合度：h= ；油柱高度：ho= ；气柱高度：hg= ；

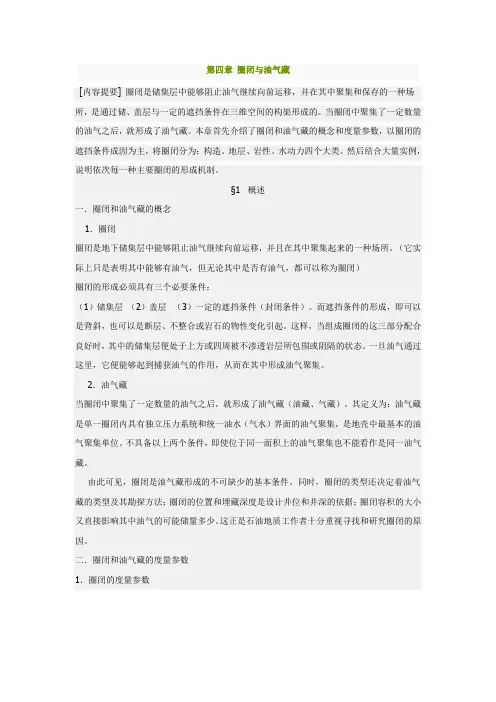

第四章 圈闭与油气藏
[内容提要] 圈闭是储集层中能够阻止油气继续向前运移，并在其中聚集和保存的一种场所，是通过储、盖层与一定的遮挡条件在三维空间的构架形成的。当圈闭中聚集了一定数量的油气之后，就形成了油气藏。本章首先介绍了圈闭和油气藏的概念和度量参数，以圈闭的遮挡条件成因为主，将圈闭分为：构造、地层、岩性、水动力四个大类。然后结合大量实例，说明依次每一种主要圈闭的形成机制。
§1 概述
一．圈闭和油气藏的概念
1．圈闭
圈闭是地下储集层中能够阻止油气继续向前运移，并且在其中聚集起来的一种场所。（它实际上只是表明其中能够有油气，但无论其中是否有油气，都可以称为圈闭）
圈闭的形成必须具有三个必要条件：
（1）储集层 （2）盖层 （3）一定的遮挡条件（封闭条件）。而遮挡条件的形成，即可以是背斜，也可以是断层、不整合或岩石的物性变化引起。这样，当组成圈闭的这三部分配合良好时，其中的储集层便处于上方或四周被不渗透岩层所包围或阻隔的状态。一旦油气通过这里，它便能够起到捕获油气的作用，从而在其中形成油气聚集。
2．油气藏
当圈闭中聚集了一定数量的油气之后，就形成了油气藏（油藏、气藏）。其定义为：油气藏是单一圈闭内具有独立压力系统和统一油水（气水）界面的油气聚集，是地壳中最基本的油气聚集单位。不具备以上两个条件，即使位于同一面积上的油气聚集也不能看作是同一油气藏。
由此可见，圈闭是油气藏形成的不可缺少的基本条件。同时，圈闭的类型还决定着油气藏的类型及其勘探方法；圈闭的位置和埋藏深度是设计井位和井深的依据；圈闭容积的大小又直接影响其中油气的可能储量多少。这正是石油地质工作者十分重视寻找和研究圈闭的原因。
二．圈闭和油气藏的度量参数
1．圈闭的度量参数 在评价一个圈闭时，它的规模或大小是一个很重要的因素，可以用圈闭的有效容积来评价。它主要决定于闭合面积、闭合度、储集层的有效厚度和有效孔隙度的分布等。（V=S×H×φ）这里重点介绍闭合度和闭合面积。
实训四 构造圈闭及油气藏分析
一 目的
1． 通过本次习题，进一步学习和掌握构造圈闭及其油气藏的一些基本知识
2． 加强基本技能训练，学习对石油地质图件的绘制和分析应用。
3． 学习对构造圈闭及其油气藏的识别和分析。
二 要求
1． 首先分析某油田A油层顶面构造图（见30页附图）。弄清整个构造的空间形态。
2． 通过AA’剖面线（按原比例）作一构造剖面图。
3． 结合剖面图，分别确定背斜及断层圈闭在构造平面图上的位置，并求出溢出点标高；在平面图上画出各个圈闭的闭和范围；求出各圈闭的闭和高度。
4． 结合所给油井资料，求出各个油气藏的油水界面标高及油气藏高度；并在构造平面图上画出各个油气藏的含油范围。
三 资料说明
1． 底图见某油田A油层顶面构造图（见30页附图）。
2． 该油层为一砂岩层，厚度比较稳定，真厚度为150米。
3． 油层上.下均为非渗透性的泥页岩层，厚约300米以上。
4． 各油井水距油层顶面高度如下表：
井 号 水距油层顶面高度
1 110
2 63
3 89
4 106
5 39
6 90
7 58
8 31
*自带方格纸（15.35cm），铅笔，直尺或三角板。
