石油地质学-第六讲油气藏类型

石油地质学-第六讲油气藏类型

§1构造油气藏 （Structure Reservoir）
一、背斜油气藏 ( Anticlinal Reservoir)
在构造运动作用下，地层发生弯曲变形，形成向周围 倾伏的背斜中聚集油气形成背斜油气藏。这种油气藏类 型是油气勘探史上极为重要的油气藏类型，截止目前， 世界石油与天然气储量中背斜油气藏居首位。背斜圈闭 的形成条件和形态较简单，主要是储集层顶面拱起，上 方被非渗透性盖层所封闭，而底面和下方被高油气势面 和非渗透层联合封闭形成的低油气势区。背斜油气藏中 油气分布局限于闭合空间内，油气水按重力分异，气油、 油水、或气水界面与储集层顶面的交线常同构造等高线 平行，且闭合呈圆形或椭圆形。
基本特点
(1)油气水分布，油气局限于闭合区，气居 上，中间是油，下面水。
(2) 当一个背斜的腹部存在多层储集层，可 分两种情况出现：
①如彼此被分隔则形成多个油气藏；
②如各油层之间并未完全分隔，而且相互沟 通，应认为是一个统一的油气藏。
§1构造油气藏 （Structure Reservoir）
特别是拗陷中心早期 的潜伏隆起带，在油 气生成及运移过程与 背斜圈闭形成过程相 吻合的情况下，就成 了油气聚集的最好场 所。
(基底升降背斜）
这类油气藏一般分布在盆地或凹陷 3、底辟拱升背斜油 中心部位，当该部位沉积了厚层的岩盐、 气藏 石膏和泥质岩等塑性地层，在上覆地层 不均衡重力负荷和侧向水平压力作用下， 使塑性膏岩或泥岩层蠕动拱升，形成拱 升背斜。
滚动背斜油气藏
特点：
（1）这些滚动背斜位于同生断层下降盘，多为小型宽缓 不对称短轴背斜，靠近断层的一翼稍陡，远离断层的一翼平 缓。轴向与断层线近于平行，常沿断层成串分布。
在断块活动及重力滑动作用下，边断边沉积，堆积在 同生断层下降盘上的砂泥岩地层沿断层以面下滑，使地 层产生逆牵引，就形成了这种特殊的“滚动背斜”圈闭。 同生断层及滚动背斜的形成与三角洲的成长发育有关系， 而与任何造山运动无关。

油气藏的类型

油气藏的类型

一（．一背）斜油 背气 斜一藏 ． 油背气斜藏油气藏
◆地质作用下，◆储地集质层 作用 呈下拱，起储的 集背 层呈斜拱，起其的上 背斜，其 方为非渗透性盖方层为所非封 渗透 闭性，盖形层成所背 封闭斜，圈形闭成， 背斜圈闭， 其中聚集了油气其而中形聚成 集了 。油气而形成。
油气水局限于闭合空间内，按重力分异作用分布。 含油面积形态与背斜形态一致，平面上呈环带状。 油层压力分布和等高线近于平行。
由于沉积中断，以地层不整合面作遮挡 条件所形成的圈闭称为地层圈闭。在地层圈 闭中形成的油气藏叫地层油气藏。
（一）地层不整合遮挡油气藏
潜伏剥蚀 突起圈闭
潜伏剥蚀背 斜构造圈闭
潜伏剥蚀单 斜构造圈闭
（二）地层超覆油气藏
储集层超覆在基岩、盆缘、不整合面上
特 ①油气分布受地层超覆面和底板不 点 渗透层控制；
（1）遮挡物——封闭作用 （2）油气运移的通道——开启性
纵向上：断层带具有的封闭性取决于：
断层性质 断面产状 断开地层岩性 断层带内流体活动
横向上： 断层带具有的封闭性取决于：
断层两盘岩性组合及配置关系、断距
断层油气藏的类型
（1）按断层与 储层平面组合 关系分类：
断鼻油气藏
断块油气藏：
弧形断层断块油气藏
②含油范围受地层超覆线与构造等 高线交切的闭合面积控制； ③以层状油气藏为主。
一 构造油气藏 二 地层油气藏 三 岩性油气藏 四 特殊类型油气藏 五 复合油气藏
三、岩性油气藏
地层内由于横向上岩性变化所形成 的圈闭称为岩性圈闭。在岩性圈闭中形 成的油气藏叫岩性油气藏。
特点：该类油气藏以岩性为主，各独立砂体的含油
1、挤压背斜油气藏
老君庙背斜油藏综合图

石油地质学-第3章圈闭和油气藏PPT课件

石油地质学-第3章圈闭和油气藏PPT课件

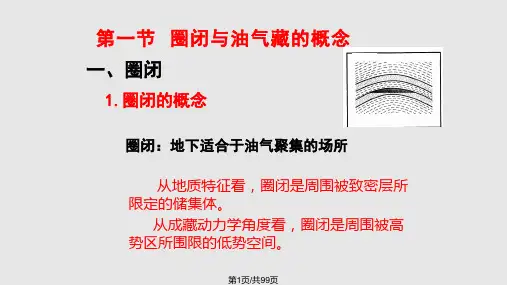

不整合覆盖圈闭
非
构
• 岩性圈闭
造
岩性尖灭圈闭
圈 闭
透镜体圈闭( 原生圈闭和次生成岩圈闭）
• 复合圈闭
• 特殊类型圈闭
水动力圈闭
固 体 水 合 物 圈第闭6页/共99页
4.圈闭的度量
①溢出点： 油气充满圈闭后，油气开始流出的点 ②闭合度(闭合高度)：
圈闭的最高点与溢出 点之间的海拔高差
③闭合面积： 通过溢出点的储层顶面构造等高线所 圈出的面积。
底辟幅度800m
第41页/共99页
江汉盆地潜江 凹陷
4. 披覆背斜圈闭和披覆背斜油气藏
(1)圈闭形成机理：覆盖在古突起上，存在差异压实作用 (2)基本特点：
①地层厚度顶薄翼厚，地层倾角顶平翼稍陡，背斜倾角向 上变缓
②背斜幅度下部层位大,上部层位 小;闭合度也是下部大，上部小
③闭合面积下小上大
(3)分布特点：
第12页/共99页
2、油气藏的特点
单一圈闭中的油气聚集，具有统一的压力系统， 统一的油（气）水界面
“单一圈闭” ：单一的储集层(体)、
统一的压力系统、
统一的油气水界面
油气藏与油气田的区别
第13页/共99页
3.油气藏中油气水分 布
由于密度差异,油气分布在水之上.
（1）油气藏：
气在上，油居中，水在下 存在油－气界面、油－水界面
逆牵引
拉张作用在靠近断层附近形成了 空间，沉积物重力导致下滑。与 正常拖曳作用的结果相反。
(2)逆牵引背斜圈闭基本特点：
①位于同生断层的下降盘，与同生断层相伴生
②小型短轴背斜，靠近断层的一翼稍陡，另一斜圈闭和逆牵引背斜油气藏
(2)基本特点： ③背斜高点向深部偏移轨迹平行于断层面 ④常有反向调整断层 ⑤背斜轴线与断层线大致平行，沿断层成串出现

油气藏流体 PPT课件

油气藏流体 PPT课件

Bos=1.0
psc
pb
pi
Bt Bo ( Rsi Rs ) Bg
•收缩性
原油体积变小的性质
体积系数越大，原油的收缩 性越强。
•低收缩原油<1.5
•高收缩原油>1.5 Bo=1.0~2.0
•收缩率:原油开采到地面后其体积的收缩百
分数
Boi 1 s Boi
反映地层原油收缩性质的强弱
psc
p
pb
•饱和原油
•未饱和原油
•泡点压力 原油开始脱出气体时的压力

Vgs Vos

Vg
Vo
p pb
Vob pi
Voi
psc
•地面脱气原油
•地层原油
四、溶解气油比
•定义 •原始 •泡点
•地面
Rs Vgs Vos
f ( p)
Rsi
<500m3/m3

Vgs Vos
Rsb
Rss =0
psc
第一节天然气性质一组成组分xi组分xic18822c6015c2508c7013c3248n2004c4145co2204c5041总计1000气相色谱仪n2?天然气烃类天然气烃类主ch4主非烃类c2c6c7微co2h2s????天然气的色味来自于非烃物质?烃类为主含少量非烃物质的气体轻质中间重质烃类为主含少量非烃物质的气体轻质中间重质?特征组分?xc185?xc17585?xc15575?xc155甲烷干气凝析气轻质油黑油干气凝析气轻质油黑油oilsamplegassample?地面取样wellseparator二偏差因子?理想气体?真实气体z偏差因子?真实气体偏离理想气体的程度pvnrtpvznrtz可定义为相同热力学pt条件下真实气体的体积与理想气体体积的比值

第三章第四节油气藏类型

第三章第四节油气藏类型

岩性油气藏
岩性尖灭油气藏
沉积作用（相变）藏：
透镜体油气藏
透镜状或不规则状储集层四周被非渗透性岩层所
限或渗透性变差而构成圈闭中的油气聚集。
岩性油气藏
岩性尖灭和透镜体油气藏特征：
1）常成群成组出现； 2）圈闭形成早，生油层在周围，有优先捕获油气
2、发育地区：三角洲地区的三角洲平原亚相～三角洲前
缘亚相发育的同生正断层下降盘靠近断层一侧。
底辟拱升背 斜油气藏
披覆背斜 油气藏 滚动背斜 油气藏
3、油气藏特点：
（1）背斜一般较平缓；
（2）背斜范围较小，一般多为宽缓的不对称短轴背斜； （3）常发育在同生正断层的下降盘，靠近断层一翼陡， 远离 断层一翼平缓；
1、圈闭的成因：地层受侧向应力挤压
上隆弯曲形成圈闭。
2、圈闭的分布：褶皱区及其前缘带
基底隆升背 斜油气藏
底辟拱升背 斜油气藏 披覆背斜 油气藏
例如：天山褶皱带
龙门山褶皱带
3、油气藏特点：
（1）两翼地层倾角陡，且不对称； （2）闭合高度大，闭合面积小； （3）常被断层复杂化； （4）构造走向与盆地边缘褶皱方向一致； （5）油气藏常成排成带出现。
• 已提出的分类依据:
圈闭成因
油气藏形态
储集层岩性 流体性质 评论：只有根据圈闭成因对油气藏进行分类，才能充 分地反映各种不同类型油气藏的形成 条件，充分展示各 种类型油气藏之间的区别和联系。目前在勘探上常采用基 于圈闭成因的油气藏分类方案
提问：
•
1、什么是圈闭？
2、什么是油气藏？ 适于油气聚集成藏的场所称为圈闭 油气在单一圈闭中的聚集称为油气藏
4、典型实例
中国渤海湾盆地（多）黄骅坳陷 大港油田

油气藏类型

油气藏类型

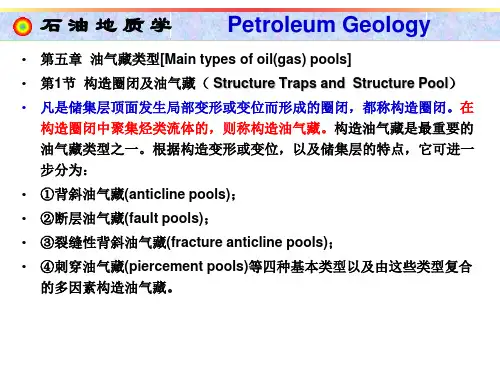

石油地质学
Petroleum Geology
(二) 、断层油气藏类型（Types of fault
pools）
断层圈闭的形式是多种多样的，但在成
因上它们又有着内在的联系，最基本的 共同点，就是它们都是在储集层的上倾 方向及两侧为断层所封闭。根据断层圈 闭的形成条件和形态特征，断层圈闭和 油气藏可分为以下五种基本类型：
Petroleum Geology
• 5.与地下塑性物质活动有关的背斜油气藏（Anticline pools dependent on flexible matter flowing underground） • 是指地下塑性地层（如盐岩、石膏和软泥等）由于受不均 衡压力的作用，由高压区向低压区流动，使上覆地层弯曲 形成的背斜圈闭及其油气藏。 • 这种类型的背斜油气藏在国外有广泛的分布，在我国发现 较少。以江汉盆地的王场油田比较典型。王场油田是一个
石油地质学
Petroleum Geology
威远气田震旦系气藏纵剖面图
石油地质学
Petroleum Geology
大庆油田 构造图及 剖面图
石油地质学
Petroleum藏（Anticline pools
dependent on contemporaneous faults）
石油地质学
pools）
• （一）断层圈闭形成机理
Petroleum Geology
二、断层圈闭与断层油气藏（Fault traps and fault
• 凡是储集层上倾方向或各个方向由断层遮挡而形成的圈闭 ，都称断层圈闭。 • 虽然储集层顶、底界存在非渗透性岩层对断层圈闭来说， 也是不可缺少的，但这对任一圈闭来说，都是一个基本条 件。因此，在断层圈闭中特别强调了断层对圈闭形成的重

油气藏的类型

油气藏的类型

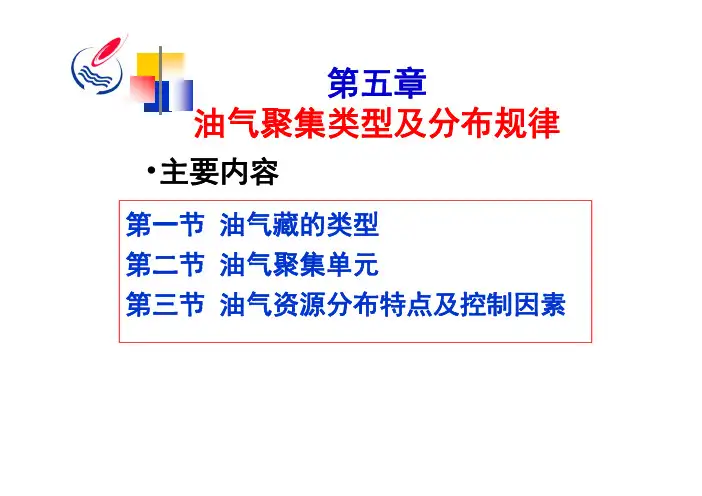

第一节油气藏的类型第二节油气聚集单元第三节油气资源分布特点及控制因素•主要内容第五章油气聚集类型及分布规律▲油气藏的分类构造油气藏地层油气藏岩性油气藏其它类型油气藏▲油气藏基本类型第一节油气藏的类型一、构造油气藏大类类亚类挤压背斜油气藏基底升降背斜油气藏底辟拱升背斜油气藏差异压实背斜油气藏背斜油气藏牵引背斜油气藏断鼻油气藏弧形断层断块油气藏交叉断层断块油气藏多断层切割的断块油气藏断层油气藏断层线、等高线与岩性尖灭线共同配合形成裂缝性油气藏盐体刺穿接触油气藏泥火山刺穿接触油气藏构造油气藏刺穿接触油气藏岩浆岩体刺穿接触油气藏1、背斜油气藏在构造运动作用下，地层发生弯曲变形，形成向周围倾伏的背斜，称背斜圈闭。

油气在背斜圈闭中聚集形成的油气藏，称为背斜油气藏。

这类油气藏在世界油气勘探史上一直占最重要的位置，也是石油地质学家们最早认识的一种油气藏类型。

J.D.Moody等人(1972)统计了世界上最终可采储量在7100万吨(5亿桶)以上的189个大油田，其中背斜油藏占总数的75%以上。

类挤压背斜油气藏：指在由侧压应力挤压为主的褶皱作用下形成的背斜圈闭中的油气聚集。

（1）挤压背斜油气藏—与挤压作用有关的背斜油气藏主要特征：▲常见于褶皱区▲两翼地层倾角陡▲常呈不对称状▲闭合高度较大▲闭合面积较小▲常伴有逆(冲)断层一般在地台区较为常见，在地台内部坳陷和边缘坳陷中。

基底活动使沉积盖层发生变形，形成背斜圈闭。

（2）与基底隆起(升降)有关的背斜油气藏在沉积过程中，由于基底的差异沉降作用而形成的平缓、巨大的背斜构造中的油气聚集。

主要特点：★一般表现为宽缓背斜、大隆起、长垣；★两翼地层倾角平缓，且向上更趋平缓；★闭合高度较小；★闭合面积较大(与褶皱区比较)；★可发育受基底断裂控制的继承性断层，但数量较少。

圈闭成因：地下塑性物质活动的结果。

坳陷内堆积的巨厚盐岩、石膏和泥岩等可塑性地层，在上覆不均衡重力负荷及侧向水平应力作用下，塑性层蠕动抬升，使上覆地层变形形成底辟拱升背斜圈闭。

石油地质学-第六讲油气藏类型

石油地质学-第六讲油气藏类型

特别是拗陷中心早期 的潜伏隆起带，在油 气生成及运移过程与 背斜圈闭形成过程相 吻合的情况下，就成 了油气聚集的最好场 所。
(基底升降背斜）
这类油气藏一般分布在盆地或凹陷 3、底辟拱升背斜油 中心部位，当该部位沉积了厚层的岩盐、 气藏 石膏和泥质岩等塑性地层，在上覆地层 不均衡重力负荷和侧向水平压力作用下， 使塑性膏岩或泥岩层蠕动拱升，形成拱 升背斜。
特点：（1）两翼地层倾角平缓，闭合高度常较小，闭合面积较大； （2）直接覆于基底之上的地层弯曲较显著，有时还可遇到受基底断 裂控制的继承性断裂，向上地层弯曲渐趋平缓，而后逐渐消失； （3）从区域上看，在地台内部拗陷和边缘拗陷中，这些背斜圈闭常成 组成带出现，组成长垣或大隆起。
特别是拗陷中心早期的潜伏隆起带，在油气生成及运移过程与背斜 圈闭形成过程相吻合的情况下，就成了油气聚集的最好场所。
§1构造油气藏 （Structure Reservoir）
二、断层油气藏 ( Faulted- Reservoir)
1、断鼻构造油气藏
A
B
A
B
区域倾斜背景上，鼻状构 造的上倾部位被断层封闭，在 其中聚集了油气就形成这种类 型的油气藏。
§1构造油气藏 （Structure Reservoir）
二、断层油气藏 ( Faulted- Reservoir)
oil field
§1构造油气藏 （Structure Reservoir）
一、背斜油气藏
1、挤压背斜油气藏
由侧压应力挤压为主的 褶皱作用形成的背斜圈闭一侧较另一侧缓。
闭合高度较大，闭合面积较 小。
由于地层变形比较剧烈，背 斜圈闭形成的同时，经常伴 生有断裂。
从区域上看，这种背斜圈闭 主要分布于褶皱区的山前拗 陷及山间坳陷等构造单位内， 常成排成带出现。

油气藏的分类

油气藏的分类

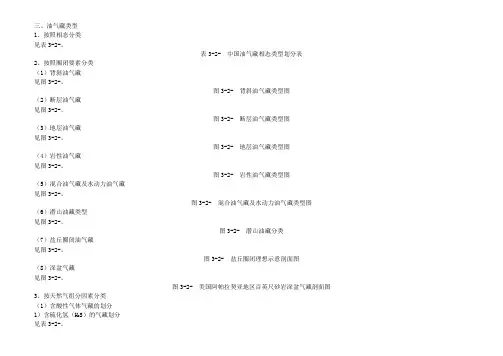

三、油气藏类型1、按照相态分类见表3-2-。

表3-2- 中国油气藏相态类型划分表2、按照圈闭要素分类（1）背斜油气藏见图3-2-。

图3-2- 背斜油气藏类型图（2）断层油气藏见图3-2-。

图3-2- 断层油气藏类型图（3）地层油气藏见图3-2-。

图3-2- 地层油气藏类型图（4）岩性油气藏见图3-2-。

图3-2- 岩性油气藏类型图（5）混合油气藏及水动力油气藏见图3-2-。

图3-2- 混合油气藏及水动力油气藏类型图（6）潜山油藏类型见图3-2-。

图3-2- 潜山油藏分类（7）盐丘圈闭油气藏见图3-2-。

图3-2- 盐丘圈闭理想示意剖面图（8）深盆气藏见图3-2-。

图3-2- 美国阿帕拉契亚地区百英尺砂岩深盆气藏剖面图3、按天然气组分因素分类（1）含酸性气体气藏的划分1）含硫化氢（H2S）的气藏划分见表3-2-。

表3-2- 含硫化氢气藏分类2）含二氧化碳（CO2）的气藏划分见表3-2-。

表3-2- 含二氧化碳气藏分类(2) 含氮气（N2）的气藏划分见表3-2-。

表3-2- 含氮气藏分类(3) 含氦气（He）的气藏划分在当前工业技术条件及国民经济实际需要条件下，将天然气组分中含氮量达到0.1％及以上者，称为含氮气藏。

4、按气藏原始地层压力分类（1）按照地层压力系数（PK）划分见表3-2-。

(2)四、油气藏组合模式1、长垣油气藏聚集带见图3-2-。

图3-2- 长垣油气藏聚集带实例图2、古河道砂岩体油气藏聚集带见图3-2-。

图3-2- 古河道砂岩体油气藏聚集带实例图3、陆相断陷盆地油气藏组合模式见图3-2-。

图3-2- 陆相断陷盆地油气藏组合模式图4、潜山成藏模式（1）潜山披覆构造成藏模式见图3-2-。

图3-2- 埕岛地区潜山披覆构造成藏模式图。

P01 油气藏概述PPT课件

P01 油气藏概述PPT课件

21
+ T1
+ T2
•钻探之前需对圈闭的有效性进行评价
22
油气勘探二途径
•源控理论 油源 油气区 油气带 油田 油藏
23
主要内容
•油气藏 •油气藏条件 •油气藏分类 •油气藏命名
24
二、油气藏条件
1. 地质条件
生、熟、运、储、盖、圈、保
源岩
•初次运移 •二次运移
25
2. 力学条件I
•统一的油水界面
B DE C
T
41
5. 接触关系
油、气、水
•边水
~
•底水
42
~
~
•气顶边水油藏
•气顶底水油藏 ~
43
~
~
•油环气藏
~
•油底气藏
44
p
A
D 0.8
0.2
C
B
E
T

问答
问题提问与解答
HERE COMES THE QUESTION AND ANSWER SESSION 46
结束语 CONCLUSION
物性：颜色、粒度、孔隙
7
•储集层 孔隙开度较大的岩石层 •非储层 孔隙开度较小的岩石层
8
•水平、倾斜储层无法聚集油气
9
•圈闭 •构成要素
储集层 盖层 遮挡物
岩石
10
Oil
•盖 层 阻止油气向上运移 •遮挡物 阻止油气侧向运移
11
•圈闭参数
溢出点 闭合高度 闭合面积
Dof
12
ht
h
At
•圈闭容积
Vct=Ath(1-swc)
13
14
2. 油藏

第七章油气藏类型 Microsoft PowerPoint 演示文稿

第七章油气藏类型 Microsoft PowerPoint 演示文稿
岩与圈闭之间的良好通道，也可与储层、不整合面一起
成为油气的长距离运移的通道。油气藏形成后，开启的
断层可使油气沿断层向上运移，在上部地层形成次生油 气藏或直接运移至地表造成散失破坏。
（2）通道和破坏作用
•断层活动期：
——开启，可作运移通道，也可破坏原生油气藏 ——封闭 •间歇期：
•多期活动性断层：
——早期的利于油气聚集，后期的则不利。
分布：快速沉积的三角洲，盆倾断层，背斜高点顺断层有迁移 分布
形成机理
沉积过程中，由于张性断层的块断活动及重力滑 动，边沉积边断裂，堆积在同生断层下降盘上的砂泥
主要分布在断陷盆地靠近边界断裂一侧， 岩地层沿断层面下滑，使地层产生逆牵引（与正牵引
沿断层走向，呈串珠状分布。我国渤海湾盆 比较），形成了这种特殊的“滚动背斜”圈闭。
由侧向挤压应力为主的褶皱作用而形成的背
斜圈闭的油气聚集。
2、基底升降背斜油气藏（与基底活动有关） 稳定地台区，盆 地内部基底活动， 差异升降，使沉积 盖层发生变形，形 成宽缓背斜。 ☆特点：两翼缓、倾角小，H闭较小，S闭较大， 特点 多分布在裂谷型含油气盆地中，常成组、成带分 布，组成长垣或隆起带。背斜的形成具有继承性。
藏
逆 断层 断 块油 气 藏
A A
构 造裂 缝 油 气藏
A A
岩 体 刺 穿 油 气 藏
盐 体刺 穿 油气 藏
A A
泥 火山 刺 穿油 气 藏
A A
岩 浆 挡 油气 藏
潜 伏剥 蚀 突起 油 气藏
A A
潜 伏剥 蚀 构造 油 气藏
A A
地 层超 覆 油 气藏
3．断层油气藏形成条件
1）断层在纵横向是封闭的；
2）断层位于储层的上倾方向；

第六章油气藏类型PPT课件

第六章油气藏类型PPT课件

☆盐、膏、欠压实泥岩， 密度比上覆地层低，受不均衡压力作用，上拱形成背斜
14
第14页/共68页
5、滚动背斜油气藏（与同生断层有关）
☆同生断层：边沉积边断裂。常伴逆牵引（滚动背斜）。 在断块活动及重力滑动作用下，堆积在同生断层下降盘上
的砂泥岩地层沿断层面下滑，使地层产生逆牵引，形成了“滚 动背斜”圈闭。
2.分类方案： 按圈闭成因分类：构造、地层、岩性、 水动力、复合
4
第4页/共68页
断块油气藏
潜山油气藏
地
层 油 气
地层不整合 遮挡油气藏
藏
地层超覆 油气藏
岩性上倾尖 灭油气藏
岩
砂岩透镜体
性
油气藏
油
气
藏
物性封闭油气藏
生物礁油气藏
水
构造鼻型水
动
动力油气藏
力
油
气
单斜型水动
藏
力油气藏
复
构造—地层油气藏
合
油
24
第24页/共68页
断层带的封闭性取决于：
（3）断开地层岩性： ——软地层（泥等）多时：封闭； 脆性地层多：开启。
（4）断层带内流体活动： ——流体中溶解物沉淀→封闭； 沿断层带运移油气被氧化、沥青化→封闭。
25
第25页/共68页
（5） 断层活动性
•断层活动时期： ——开启，可作运移通道，也可破坏原生油气藏
12
第12页/共68页
3 、披覆背斜油气藏（与潜山和差异压实有关）
+ +++ + +
☆潜山上覆地层薄，翼部地层厚，差异压实，形成平缓 背斜。继承古凸起或者沿沉积基底的隆起形态而发育形成。

油气藏类型

油气藏类型
裂缝性油气藏：指油气储集的空间和渗滤通道主要靠构造作用形成的裂缝或 由裂缝连接的溶孔、溶洞系统组成的圈闭中的油气聚集。 （与断层圈闭和背斜圈闭有密切关系。）
—— 断层带的排替压力；沥青塞封闭
断层带的毛管压力封闭
构造油气藏
• 断层油气藏的特点
1。断层的分隔性明显，常以多断块形式出现，破坏了油气藏的完整性， 使构造复杂，含油层位、含油高度、含油气面积很不一致，油水关系 复杂；
2。断层附近储集层渗透性变好，常形成高产井区； 3。纵向上常具多含油气层系； 4。油气常富集于靠近油源的断层一侧。
构造油气藏
构造油气藏
• 断层在油气藏形成中的作用
两重性：封闭遮挡作用，通道破坏作用。
断层封闭性能的控制因素： 1、断层的性质和产状：
一般 而言，压性、压扭性断层比张性断层的封闭性好；低角度断层比 高角度断层的封闭性好。 —— 断层面的密闭性 2、断层两侧地层的岩性组合及接触关系 塑性较强的地层（如泥岩）中发生断裂时，常在断层面上形成断层泥 而构成封闭：一般断开地层中泥质岩比率越大，断层封闭性越好；断 层两侧的渗透性岩层不能直接接触（“砂岩不见面”）。 3、断层破碎带的致密程度 断层破碎带胶结紧密或充填程度越高，断层封闭性越好。
构造油气藏
（一）挤压背斜油气藏（与褶皱作用有关）
1、圈闭的成因：地层受侧向应力挤压上隆弯曲形成圈闭。 2、圈闭的分布：褶皱区及其前缘带
例如：天山褶皱带 祁连山褶皱带 龙门山褶皱带
3、油气藏特点： （1）两翼地层倾角陡，且不对称； （2）闭合高度大，闭合面积小； （3）常被断层复杂化； （4）构造走向与盆地边缘褶皱方向一致； （5）油气藏常成排成带出现。 4、典型实例 酒泉盆地老君庙背斜带油气田（鸭儿峡 石油沟） 川东卧龙河气田
