已知机件的两面视图补画其第三视图

教 案机 械 制 图

课题已知机件的两面视图补画其第三视图

课型习题课授课方式：讨论式

教具45 挂图、模型授 授课时间：45分钟

教学目的看懂已知视图补画其第三视图授课人：ＸＸ

教学重、难点 空间想象力训练

讲授提纲1、预备知识（7分钟）

2、讲解例题，课堂讨论（30分钟）

3、课堂小结（5分钟）

4、布置作业（3分钟）

`内 容教学方法及补

充与说明教学过程

一、预备知识（7分钟）

1、什么叫组合体？

由基本几何体所组成的立体。

2、组合体的类型：

（1）、叠加类：相接、相切、相贯；

（2）、切割类；

（3）、综合类。

3、什么是形体分析法？

假想把物体分解为若干个基本形体，并分析

它们的组合形式和相互位置，这样的一种思维方

法叫形体分析法。

4、读组合体视图的方法与步骤：此课是学完

组合体后的习

题课。

根据学校

现有的教学模

型在讲授中给

学生展示，帮学

生回顾已学组

合体的基础知

识。

２（1）、划线框，分形体；

（2）、对投影，想形状；

（3）、合起来，想整体。

5、 三视图的投影规律是什么？

主、俯视图长对正；

主、左视图高平齐；

俯、左视图宽相等。

二、讲解例题 课堂讨论（30分钟）

例1：根据机座的视图（图一）想象其形状

（图一）

讲授过程：

　①对投影，想象出形体Ⅰ的大致形状。

（图①） 可以作为

课堂提问，由

学生回答。

边分析边

逐步演示出机

座的立体

老师板书

形体Ⅰ的轴测

图。

３ ②想象出形体Ⅱ的大致形状和位置。（图②）

（图②）

③想象出形体Ⅲ的大致形状和位置。

（图③）

④想象出形体Ⅱ中孔的形状和位置。

（图④）

提问：说

出形体Ⅱ的名

称，确定它相

对形体Ⅰ的上、

下；左、右位

置？

老师启发

学生后，再板

书形体Ⅱ的轴

测图。

提问：说

出形体Ⅲ在形

体Ⅰ和Ⅱ相对位

置。

板书Ⅲ的

轴测图。

提问：形

体Ⅱ中的孔是

阶梯孔还是光

孔？

老师板书形

体Ⅱ中孔的轴

测图。

４⑤想象出形体Ⅰ上凹槽的形状和位置。 （图⑤）

⑥ 想象出形体左边缺口的形状和位置，并想象出机座的完整形状 。

（图⑥）

教学时数：2学时

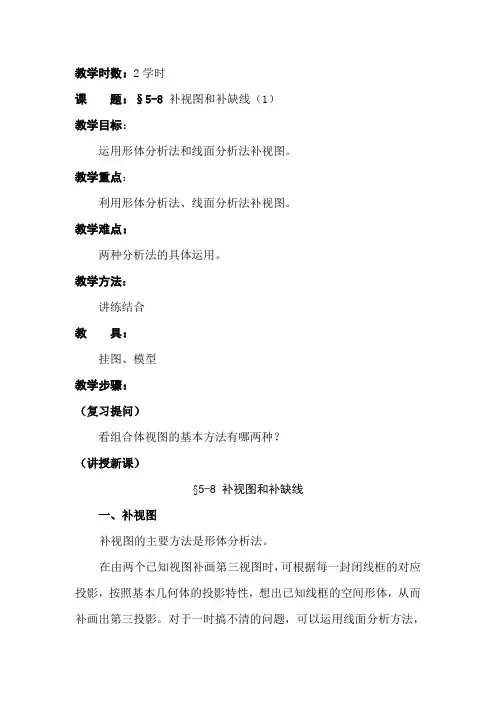

课 题：§5-8 补视图和补缺线（1）

教学目标：

运用形体分析法和线面分析法补视图。

教学重点：

利用形体分析法、线面分析法补视图。

教学难点：

两种分析法的具体运用。

教学方法：

讲练结合

教 具：

挂图、模型

教学步骤：

（复习提问）

看组合体视图的基本方法有哪两种？

（讲授新课）

§5-8 补视图和补缺线

一、补视图

补视图的主要方法是形体分析法。

在由两个已知视图补画第三视图时，可根据每一封闭线框的对应投影，按照基本几何体的投影特性，想出已知线框的空间形体，从而补画出第三投影。对于一时搞不清的问题，可以运用线面分析方法，补画其中的线条或线框，从而达到正确补画第三视图的要求。

补画的一般顺序是先画外形，再画内腔；先画叠加部分，再画挖切部分。

例1：看懂轴测图，根据主视图、俯视图，补画第三视图。

（讲解）

例2：看懂轴测图，根据主视图、俯视图，画出第三视图。

（学生巩固）

例3：根据轴测图所示，分别补画其左视图。

注意：只根据主视图、俯视图，有可能左视图有多种情况。 例4：看懂两视图，补画第三视图。（补左视图）

（巩固练习）

（课堂小结）

1、补视图方法。

2、补视图步骤和有关注意点。

（作业布置）

课堂作业：

习题集 P67 P68

课后作业：

习题集 P69 P70

教后感：
