CAD设计_根据两视图补画第三视图
- 格式:doc
- 大小:230.50 KB
- 文档页数:8

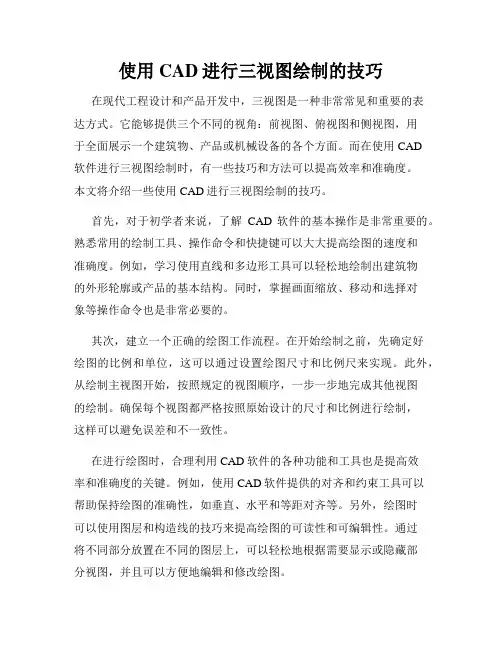

使用CAD进行三视图绘制的技巧在现代工程设计和产品开发中,三视图是一种非常常见和重要的表达方式。
它能够提供三个不同的视角:前视图、俯视图和侧视图,用于全面展示一个建筑物、产品或机械设备的各个方面。
而在使用CAD软件进行三视图绘制时,有一些技巧和方法可以提高效率和准确度。
本文将介绍一些使用CAD进行三视图绘制的技巧。
首先,对于初学者来说,了解CAD软件的基本操作是非常重要的。
熟悉常用的绘制工具、操作命令和快捷键可以大大提高绘图的速度和准确度。
例如,学习使用直线和多边形工具可以轻松地绘制出建筑物的外形轮廓或产品的基本结构。
同时,掌握画面缩放、移动和选择对象等操作命令也是非常必要的。
其次,建立一个正确的绘图工作流程。
在开始绘制之前,先确定好绘图的比例和单位,这可以通过设置绘图尺寸和比例尺来实现。
此外,从绘制主视图开始,按照规定的视图顺序,一步一步地完成其他视图的绘制。
确保每个视图都严格按照原始设计的尺寸和比例进行绘制,这样可以避免误差和不一致性。
在进行绘图时,合理利用CAD软件的各种功能和工具也是提高效率和准确度的关键。
例如,使用CAD软件提供的对齐和约束工具可以帮助保持绘图的准确性,如垂直、水平和等距对齐等。
另外,绘图时可以使用图层和构造线的技巧来提高绘图的可读性和可编辑性。
通过将不同部分放置在不同的图层上,可以轻松地根据需要显示或隐藏部分视图,并且可以方便地编辑和修改绘图。
此外,合理使用CAD软件提供的图形编辑和变换工具也可以提高绘图的效率。
例如,使用镜像和平移工具可以快速地将一个视图复制到另一个位置或翻转对称。
使用修剪、延伸和偏移工具可以快速修复和调整绘图中的线条和形状。
这些工具能够节省大量的时间和精力,避免了手工绘图中的重复劳动。
最后,注意绘图的细节和精确度。
在绘制三视图时,确保每个视图的比例和尺寸都符合设计要求,并且保持线条的清晰和连贯。
通过添加细节和标注,可以提高绘图的可读性和信息量。
例如,添加尺寸标注、注释和符号等,可以更清晰地表达设计意图,并且方便后续的生产和制造。
