动力触探试验方案设计

  • 格式：doc
  • 大小：32.99 KB
  • 文档页数：11

实用标准文档

文案大全

梧州环城公路土建3-2工区

动力触探试验方案

编制：

审核：

审批：

检测内容：软基处理段的地基均匀性、密实性及其承载力检测

中国十七冶集团有限公司

2015年10月15日

实用标准文档

文案大全 目录

一、动力触探试验范围 ....................................................................... 3

二、编制依据........................................................................................ 3

三、检测人员、仪器设备 ................................................................... 3

四、检测环境........................................................................................ 4

五、地基承载力要求 ........................................................................... 4

六、检测工作流程 ............................................................................... 4

七、检测中应注意的安全事项 ........................................................... 5

八、在检测过程中发生异常现象及意外情况时的处理 ................... 6

九、检验后的检查 ............................................................................... 6

十、原始记录........................................................................................ 6

十一、数据的分析处理 ....................................................................... 7

十二、检测报告 ................................................................................... 7

十三、附表 ............................................................................................ 7

实用标准文档

文案大全 一、试验范围

本标段软基大部分为水田路段，由于长期受到水的浸泡，冲击层粘土呈现软塑饱和状态，形成软土地基，路基填筑后极易形成沉降或不均匀沉降过大，导致路基剪切、滑动破坏等现象，必须对其进行处理后方能填筑路基。本标段软基处理办法有：换填法、水泥搅拌桩法等二种处理手段。

根据设计要求，软基处理正式施工前必须进行现场动力触探试验，以确定水泥搅拌桩桩距和软基换填深度，指导现场施工。动力触探试验适用于进行力学分层，评定土的均匀性和物理性质（状态、密实度）、土的强度、地基承载力、单桩承载力、软硬土层界面、检测地基处理效果。

本工程动力触探试验范围见附表。

二、编制依据

（1）《建筑地基基础设计规范》GBJ7-89

（2）《圆锥动力触探试验规程》YS 5219-2000

三、检测人员、仪器设备

3.1、检测人员：总包试验人员、监理试验人员，我工区试验人员。

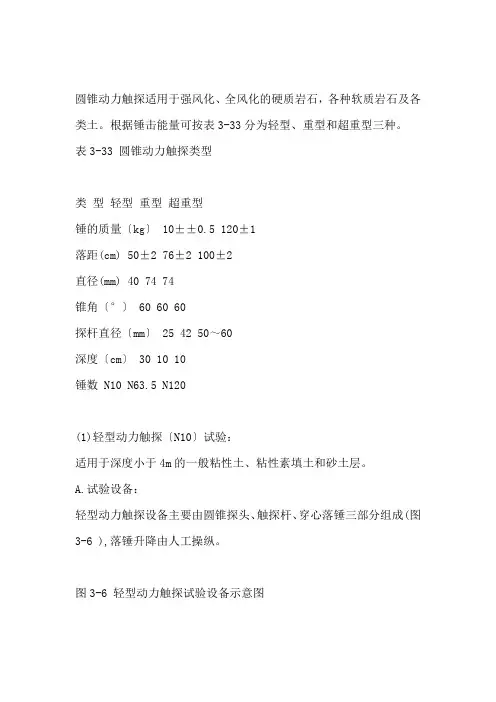

3.2、仪器设备：轻便圆锥动力触探仪（探头、触探杆、穿心锤）。

3.2．1仪器设备符合有关标准、规范、和规程要求。

3.2．2仪器有效性：仪器设备每年进行一次自检，其技术指标实用标准文档

文案大全 符合仪器质量标准的要求。

3.2．3仪器保护措施：运输过程中应将圆锥头拆卸并包装妥当，避免锥头受撞变形。

四、检测环境

检测场地表面局部平整，无积水。

五、地基承载力要求

根据设计要求，软基换填和水泥搅拌桩路段地基承载力要求不小于150Kpa。

六、检测工作流程

6.1、测量放样

试验前我工区测量人员对路基放样，标出路基中桩、两侧边桩，作出明显标记，确定软基处治范围。

6.2、测点布设

现场做触探试验每20米一个断面，每个断面至少做触探试验3个点，触探点离边桩至少3米位置，相邻2个的触探点不大于20米。断面检测换填深度大于设计深度0.5米时，则触探点应加密至5-6个点，最终确定换填的深度。

6.3、触探试验

3.1、采用自由落锤方法；落距须严格控制在50cm±2cm；

3.2、在原地面触探并计录每打入土层30cm的锤击数。 实用标准文档

文案大全 3.3、触探杆最大偏斜度不应超过2%，锤击贯入应连续进行；同时防止锤击偏心、探杆倾斜和侧向晃动，保持探杆垂直度；锤击速率每分钟宜为15～30击；

3.4、每贯入1m，宜将探杆转动一圈半。

3.5、当贯入30cm超过100击或当贯入15cm锤击数超过50击时，可停止试验，并记录50击的实际贯入深度，按下式换算成相当于30cm的标准试验击数。

N10=30×50/△S

式中△S-----50击时的贯入度（cm）

N10---贯入30cm的锤击数

3.6现场做动力触探试验严格按照小黑板写出工程名称、里程桩号、试验时间等信息，并拍摄不少于2张的照片。

6.4、检测数据归档

工区试验室人员和总包部工地试验室进行轻型触探试验检测承载力，总监办见证，对有问题的触探试验路段，由总包部上报总监办，总监办上报宏梧公司，四方收集资料在现场共同确认换填深度。

七、检测中应注意的安全事项

7.1、检测人员进入工程现场检测时必须佩带安全防护设施。如安全防帽等

7.2、其它安全事项应严格按梧州外环高速公路3-2项目有关规定进行。 实用标准文档

文案大全 八、在检测过程中发生异常现象及意外情况时的处理

8.1、意外情况

8.1.1触探试验过程中如发生非人为的自然事故而造成试验中断，应保护样品原样，待恢复正常以后，如对检验工作质量无影响，则试验可继续进行，否则检验工作重新开始。

8.1.2检验中仪器、设备发生故障或损坏，应中止试验，保护样品原样，待排除故障，修复后方可继续试验，如继续试验影响检验质量及结果，试验工作必须重新开始。

九、检验后的检查

（1）对检测仪器设备的技术状态进行检查，并填写“仪器设备使用记录”。

（2）对全部检验数据进行复核，确认无误。

十、原始记录

10.1、现场检测数据应按规定格式填写在规定的原始记录表格中，并要实时完成。记录信息应完整、全面、清楚。原始数据和测量结果应由本试验室人员和总包试验室人员、监理共同判断见证； 在路途中注意保密要求。

10.2、原始记录内容填写应完整，不得用铅笔和圆珠笔，统一使用蓝色或黑色钢笔、签字笔填写。

10.3、原始记录如确需改，作废数据应划两条水平线，将正确数据填在右上方，并加盖更改人印章。

10.4、原始记录内容应包括：试验位置、探杆长度、试验深度、实用标准文档

文案大全 锤击数、贯入度等。

10.5、每个 桩号所采集的数据必须只有一个唯一性标识，防止混淆。

十一、数据的分析处理

11.1、数据处理：数据采集完成后应根据《建筑地基基础设计规范》（GBJ7-89）对锤击数进行修正。

11.2、轻便触探试验记录，并应对试验过程出现的异常现象作补充说明；

11.3、计算公式： 承载力=N*8-20（N是锤击数）

十二、检测报告

12.1、检测报告的编制、审核、批准应严格按照监理

12.2、检测报告数据真实，绝不弄虚作假。

十三、附表

复合地基（水泥搅拌桩）

主线 实用标准文档

文案大全 序号 起讫桩号 平均宽度（m） 处理面积（m2） 桩数（根） 均长（m） 总桩长（m）

1 NK43+280～NK43+390 11.8 1300 888 5.7 5063

2 NK43+540～NK43+660 57.1 6850 4680 6

28083

3 NK44+570～NK44+910 27.7 9405 6426 7.5 48196

4 NK45+000～NK45+160 34 3740 2203 6 13221

5 NK45+220～NK45+460 28.6 6860 4042 6.3 25462

6 NK45+460～NK45+530 31.7 2220 1308 5.5 7194

7 NK45+530～NK45+728 25.3 5015 2955 6 17728

8 NK45+970～NK46+031.5 51.2 3148 2151 7.5 16132

合计 38538 24653 161079

思念互通

1 NK43+100～NK43+280 39.7 9935 6788 6 40730

河步互通

1 AK0+000～AK0+255

K46+031.5～K46+290

GK0+120～GK0+240 47.5 12110 8274 7.5 62058

2 AK0+645～AK0+852.5

BK0+000～BK0+080

CK0+255～CK0+518 41.7 12005 8203 5.5 45115

3 BK0+080～BK0+277 44.9 8855 6050 5.7 34487

4 CK0+255～CK0+445 28.9 5485 3748 5.3 19863

合计 38455 26275 161523

填方区软基换填

主线

序号 起讫桩号 处理长度（m） 平均处理宽度（m） 平均处理深度（m）

1 Z2K36+500～Z2K36+502 2 29.6 1.3
