动力触探试验12.1 适用范围12.1.1本方法适用于检测地基土或加固土增强体的均匀性，判定地基处理效果。

12.1.1[条文说明]动力触探试验还可查明土洞、滑动面、软硬土层界面等；另外，当具备本地区可靠对比验证经验资料时，根据动力触探试验指标，还可推断地基土或加固土增强体的物理力学性质指标（如状态、密实度、土的强度、变形参数、地基承载力等）。

12.1.2本方法根据锤击能量分为轻型、重型和超重型三种。

轻型动力触探适用于浅部的填土、砂土、粉土、黏性土等原状岩土以及采用粉质粘土、灰土、粉煤灰、砂土的垫层和水泥土搅拌桩、单液硅化法加固地基；重型动力触探适用于砂土、中密以下的碎石土、极软岩等原状岩土以及采用矿渣、砂石的垫层和强夯处理地基、不加填料振冲处理砂土地基、碎石桩振冲法、砂石桩、石灰桩、冲扩桩、单液硅化法加固地基；超重型动力触探适用于密实和很密的碎石土、软岩、极软岩等原状岩土以及强夯处理地基、不加填料振冲处理砂土地基、砂石桩、石灰桩。

12.1.2[条文说明]轻型动力触探的优点在于轻便，在判断水泥土搅拌桩的搅拌均匀性等方面有实用价值。

重型动力触探是应用最广泛的动力触探试验，已经积累了较多的经验，而且它的落锤能量与标准贯人试验及国际上通用的动力触探试验相一致。

12.2 仪器设备12.2.1动力触探仪由穿心锤、圆锥触探头和触探杆（包括锤座和导向杆）组成。

其规格如表12.2.1所列。

表12.2.1 动力触探设备类型和规格设备类型轻型重型超重型落锤质量(kg) 10±0.2 63.5±0.5 130±1.0落距(cm) 50±2 76±2 100±2探头直径（mm）40 74 74 截面积（cm2）12.6 43 43 圆锥角（°）60 60 60触探杆直径（mm）25 42 50～60 每米质量(kg)＜8 ＜13锤座质量(kg)10～15注：重型和超重型动力触探探头直径的最大允许磨损尺寸为2mm；探头尖端的最大允许磨损尺寸为5mm。

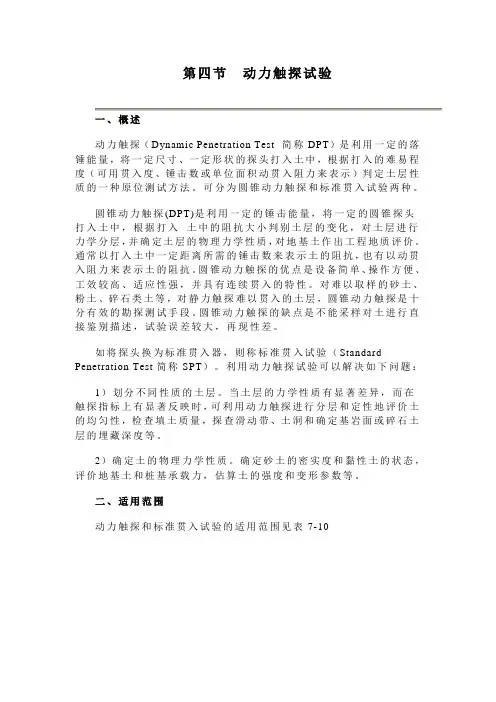

第四节动力触探试验一、概述动力触探（Dynamic Penetration Test 简称DPT）是利用一定的落锤能量，将一定尺寸、一定形状的探头打入土中，根据打入的难易程度（可用贯入度、锤击数或单位面积动贯入阻力来表示）判定土层性质的一种原位测试方法。

可分为圆锥动力触探和标准贯入试验两种。

圆锥动力触探(DPT)是利用一定的锤击能量，将一定的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

通常以打入土中一定距离所需的锤击数来表示土的阻抗，也有以动贯入阻力来表示土的阻抗。

圆锥动力触探的优点是设备简单、操作方便、工效较高、适应性强，并具有连续贯入的特性。

对难以取样的砂土、粉土、碎石类土等，对静力触探难以贯入的土层，圆锥动力触探是十分有效的勘探测试手段。

圆锥动力触探的缺点是不能采样对土进行直接鉴别描述，试验误差较大，再现性差。

如将探头换为标准贯入器，则称标准贯入试验（Standard Penetration Test简称SPT）。

利用动力触探试验可以解决如下问题：1）划分不同性质的土层。

当土层的力学性质有显著差异，而在触探指标上有显著反映时，可利用动力触探进行分层和定性地评价土的均匀性，检查填土质量，探查滑动带、土洞和确定基岩面或碎石土层的埋藏深度等。

2）确定土的物理力学性质。

确定砂土的密实度和黏性土的状态，评价地基土和桩基承载力，估算土的强度和变形参数等。

二、适用范围动力触探和标准贯入试验的适用范围见表7-10三、圆锥动力触探（一）动力触探类型及规格根据《岩土工程勘察规范》（GB50021-2001) 的规定，圆锥动力触探试验的类型可分为轻型、重型和超重型三种。

其规格和适用土类应符合表7-11 的规定。

（二）技术要求根据《岩土工程勘察规范》的规定，圆锥动力触探试验技术要求应符合下列规定：1）采用自动落锤装置。

2）触探杆最大偏斜度不应超过2%，锤击贯入应连续进行；同时防止锤击偏心、探杆倾斜和侧向晃动，保持探杆垂直度；锤击速率每分钟宜为15~30击。

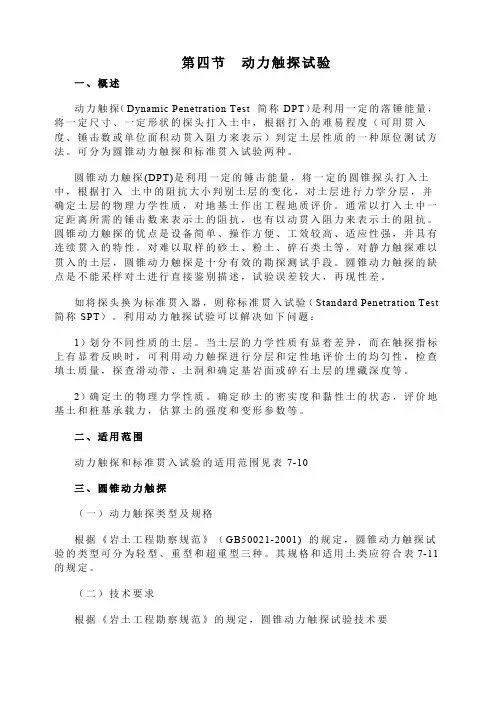

第四节动力触探试验一、概述动力触探（Dynamic Penetration Test 简称DPT）是利用一定的落锤能量，将一定尺寸、一定形状的探头打入土中，根据打入的难易程度（可用贯入度、锤击数或单位面积动贯入阻力来表示）判定土层性质的一种原位测试方法。

可分为圆锥动力触探和标准贯入试验两种。

圆锥动力触探(DPT)是利用一定的锤击能量，将一定的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

通常以打入土中一定距离所需的锤击数来表示土的阻抗，也有以动贯入阻力来表示土的阻抗。

圆锥动力触探的优点是设备简单、操作方便、工效较高、适应性强，并具有连续贯入的特性。

对难以取样的砂土、粉土、碎石类土等，对静力触探难以贯入的土层，圆锥动力触探是十分有效的勘探测试手段。

圆锥动力触探的缺点是不能采样对土进行直接鉴别描述，试验误差较大，再现性差。

如将探头换为标准贯入器，则称标准贯入试验（Standard Penetration Test 简称SPT）。

利用动力触探试验可以解决如下问题：1）划分不同性质的土层。

当土层的力学性质有显着差异，而在触探指标上有显着反映时，可利用动力触探进行分层和定性地评价土的均匀性，检查填土质量，探查滑动带、土洞和确定基岩面或碎石土层的埋藏深度等。

2）确定土的物理力学性质。

确定砂土的密实度和黏性土的状态，评价地基土和桩基承载力，估算土的强度和变形参数等。

二、适用范围动力触探和标准贯入试验的适用范围见表7-10三、圆锥动力触探（一）动力触探类型及规格根据《岩土工程勘察规范》（GB50021-2001) 的规定，圆锥动力触探试验的类型可分为轻型、重型和超重型三种。

其规格和适用土类应符合表7-11 的规定。

（二）技术要求根据《岩土工程勘察规范》的规定，圆锥动力触探试验技术要求应符合下列规定：1）采用自动落锤装置。

2）触探杆最大偏斜度不应超过2%，锤击贯入应连续进行；同时防止锤击偏心、探杆倾斜和侧向晃动，保持探杆垂直度；锤击速率每分钟宜为15~30击。

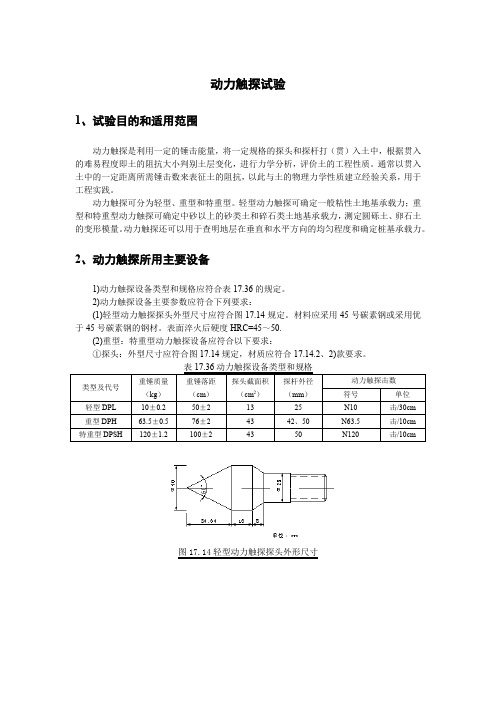

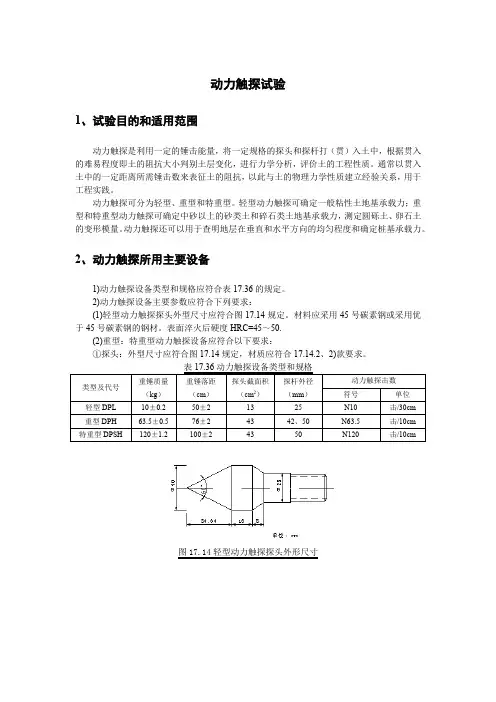

动力触探试验1、试验目的和适用范围动力触探是利用一定的锤击能量，将一定规格的探头和探杆打（贯）入土中，根据贯入的难易程度即土的阻抗大小判别土层变化，进行力学分析，评价土的工程性质。

通常以贯入土中的一定距离所需锤击数来表征土的阻抗，以此与土的物理力学性质建立经验关系，用于工程实践。

动力触探可分为轻型、重型和特重型。

轻型动力触探可确定一般粘性土地基承载力；重型和特重型动力触探可确定中砂以上的砂类土和碎石类土地基承载力，测定圆砾土、卵石土的变形模量。

动力触探还可以用于查明地层在垂直和水平方向的均匀程度和确定桩基承载力。

2、动力触探所用主要设备1)动力触探设备类型和规格应符合表17.36的规定。

2)动力触探设备主要参数应符合下列要求：(1)轻型动力触探探头外型尺寸应符合图17.14规定。

材料应采用45号碳素钢或采用优于45号碳素钢的钢材。

表面淬火后硬度HRC=45～50.(2)重型：特重型动力触探设备应符合以下要求：①探头：外型尺寸应符合图17.14规定，材质应符合17.14.2、2)款要求。

图17.14轻型动力触探探头外形尺寸图17.15重型、特重型动力触探探头外形尺寸②探杆：每米质量不宜大于7.5kg 。

探杆接头外径应与探杆外径相同。

探杆和接头材料应采用耐疲劳高强度的钢材。

③锤座直径应小于锤径1/2，并大于100㎜；导杆长度应满足重锤落距的要求，锤座和导杆总质量为20～25kg 。

④重锤应采用圆柱形，高径比1～2。

重锤中心的通孔直径应比导杆外径大3～4㎜。

3、试验要点1)动力触探作业前必须对机具设备进行检查，确认正常后，方可启动。

部件磨损及变形超过下列规定者，应予更换或修理。

(1)探头允许磨损量：直径磨损不得大于2mm ，锥尖高度磨损不得大于5mm ； (2)每节探杆非直线偏差不得大于0.6％； (3)所有部件连接处丝扣应完好，连接紧固。

2)动力触探机具安装必须稳固，在作业过程中支架不得偏移；动力触探时，应始终保持重锤沿导杆垂直下落，锤击频率应控制在15～30击/min ；动力触探的锤座距孔口高度不宜超过1.5cm ，探杆应保持竖直。
