动力触探试验方法

动力触探仪检测地基承载力试验方法This model paper was revised by the Standardization Office on December 10, 2020动力触探仪检测地基承载力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。

静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。

(多为设计单位采用) 。

2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。

动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。

目前承建单位一般选用轻型和重型。

①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=×N-2)×（1）R-地基容许承载力 Kpa ，N-轻型触探锤击数。

②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为：y=+ （2）y-地基容许承载力 Kpa ， x-重型触探锤击数。

3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为的标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

动力触探仪检测地基承载力的试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。

静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。

(多为设计单位采用)。

2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。

动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。

目前承建单位一般选用轻型和重型。

①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石)，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm的锤击次数，代用公式为：R=(0.8XN—2)X9.8(1)R-地基容许承载力Kpa，N-轻型触探锤击数。

②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg的穿心锤，以76cm的落距，将触探头打入土中，记录打入10cm的锤击数，代用公式为：范文范例学习参考指导范文范例学习参考指导word...专业技术行业资料y=35.96x+23.8(2)y-地基容许承载力Kpa,x-重型触探锤击数。

3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为63.5kg的标准贯入试验：穿心锤，以76cm的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30cm，用此30cm的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

动力触探仪检测地基承载力试验方法动力触探仪（Dynamic Cone Penetrometer，简称DCP）是一种常用于检测地基承载力的试验方法。

它可以通过测量地层抗力的变化来评估地基的承载力，通常被广泛应用于土层稳定性评价、路面设计、基础工程等领域。

本文将介绍动力触探仪的检测方法、试验过程以及相关注意事项。

试验前的准备工作包括选择合适的触探点位、准备动力触探仪设备、清理触探点位等，以确保试验的准确性和可靠性。

具体操作步骤如下：1.选择触探点位：根据工程需求，选择合适的触探点位，并确认触探深度。

通常情况下，触探点位应该处于地基中心线上，并远离地基边缘、地下管线或其他障碍物，以保证试验的准确性。

2.准备设备：检查动力触探仪设备，确保其工作正常，并校准触探仪的零点。

3.清理触探点位：用清水冲洗触探点位，清理表面积聚的杂质和浮土，确保触探点位周围的土层干净。

4.开始试验：将动力触探仪的锤头安装在触探杆上，然后将触探杆插入土层中，直到底部。

在插入过程中，应保持杆与地面垂直，并避免偏斜。

5. 进行触探仪测量：使用手持示数器记录下锤头在一定深度穿入土层所用的击数。

一般来说，每隔20-30cm记录一次击数，并逐渐增加锤头的下落高度，以便更准确地评估土层的承载力。

6.试验结束：当到达所需试验深度或触探杆不能进一步插入土层时，试验即结束。

记录下每个深度的击数，并制作检测曲线以便后期的分析与评估。

在进行动力触探仪试验时，还需要注意以下几点：1.触探点位应避免选择有较大坡度或明显变形的土层表面，以免影响试验的准确性。

2.土层质量的检测应根据实地情况进行，以保证检测结果的可靠性。

3.进行试验时应做好现场的保护措施，如设置警示标志或隔离设施，以确保试验人员的安全。

4.在试验过程中，触探杆的下落速度应均匀稳定，避免剧烈震动或抖动，以保证数据的准确性。

总之，动力触探仪是一种快速、简便且可靠的地基承载力试验方法。

通过正确使用和操作动力触探仪，可以有效评估地基的承载力，为工程设计和施工提供重要的参考依据。

动力触探仪检测地基承载力试验方法
1、静力触探试验：
指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。

静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。

(多为设计单位采用)。

2、动力触探试验：
对
R-
的穿
y-
3
76cm 的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30cm，用此30cm的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

锤击数(N)的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要方法
轻型动力触探
轻型圆锥动力触探是利用一定的锤击能量(锤重10kg)，将一定规格的圆锥探头打入土中，根据贯入锤击数判别土层的类别，确定土的工程性质，对地基土做出综合评价。

目录。

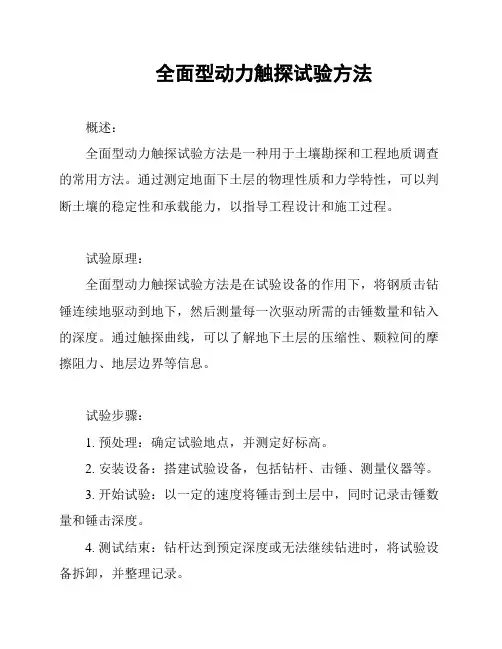

全面型动力触探试验方法
概述：
全面型动力触探试验方法是一种用于土壤勘探和工程地质调查的常用方法。

通过测定地面下土层的物理性质和力学特性，可以判断土壤的稳定性和承载能力，以指导工程设计和施工过程。

试验原理：
全面型动力触探试验方法是在试验设备的作用下，将钢质击钻锤连续地驱动到地下，然后测量每一次驱动所需的击锤数量和钻入的深度。

通过触探曲线，可以了解地下土层的压缩性、颗粒间的摩擦阻力、地层边界等信息。

试验步骤：
1. 预处理：确定试验地点，并测定好标高。

2. 安装设备：搭建试验设备，包括钻杆、击锤、测量仪器等。

3. 开始试验：以一定的速度将锤击到土层中，同时记录击锤数量和锤击深度。

4. 测试结束：钻杆达到预定深度或无法继续钻进时，将试验设备拆卸，并整理记录。

试验注意事项：
1. 试验设备的安装和使用需要遵守相关的操作规范和安全要求。

2. 在不同地层条件下，可能需要调整试验参数，如击锤质量、
杆长度、驱动速度等。

3. 在试验过程中，应及时对触探曲线进行记录和分析，以确定
土层的物理性质和力学特性。

试验结果分析：
根据试验结果，可以进行以下分析：
1. 确定土层的分层情况和层位边界。

2. 判定土层的稳定性和承载能力。

3. 预测可能存在的地质灾害隐患。

4. 为工程设计和施工提供参考依据。

总结：
全面型动力触探试验方法是一种有效的土壤勘探和地质调查技术。

通过测定地下土层的物理性质和力学特性，可以了解土壤的结
构和承载能力，为工程设计和施工提供重要的参考依据。

第四节动力触探试验一、概述动力触探（Dynamic Penetration Test 简称DPT）是利用一定的落锤能量，将一定尺寸、一定形状的探头打入土中，根据打入的难易程度（可用贯入度、锤击数或单位面积动贯入阻力来表示）判定土层性质的一种原位测试方法。

可分为圆锥动力触探和标准贯入试验两种。

圆锥动力触探(DPT)是利用一定的锤击能量，将一定的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

通常以打入土中一定距离所需的锤击数来表示土的阻抗，也有以动贯入阻力来表示土的阻抗。

圆锥动力触探的优点是设备简单、操作方便、工效较高、适应性强，并具有连续贯入的特性。

对难以取样的砂土、粉土、碎石类土等，对静力触探难以贯入的土层，圆锥动力触探是十分有效的勘探测试手段。

圆锥动力触探的缺点是不能采样对土进行直接鉴别描述，试验误差较大，再现性差。

如将探头换为标准贯入器，则称标准贯入试验（Standard Penetration Test简称SPT）。

利用动力触探试验可以解决如下问题：1）划分不同性质的土层。

当土层的力学性质有显著差异，而在触探指标上有显著反映时，可利用动力触探进行分层和定性地评价土的均匀性，检查填土质量，探查滑动带、土洞和确定基岩面或碎石土层的埋藏深度等。

2）确定土的物理力学性质。

确定砂土的密实度和黏性土的状态，评价地基土和桩基承载力，估算土的强度和变形参数等。

二、适用范围动力触探和标准贯入试验的适用范围见表7-10三、圆锥动力触探（一）动力触探类型及规格根据《岩土工程勘察规范》（GB50021-2001) 的规定，圆锥动力触探试验的类型可分为轻型、重型和超重型三种。

其规格和适用土类应符合表7-11 的规定。

（二）技术要求根据《岩土工程勘察规范》的规定，圆锥动力触探试验技术要求应符合下列规定：1）采用自动落锤装置。

2）触探杆最大偏斜度不应超过2%，锤击贯入应连续进行；同时防止锤击偏心、探杆倾斜和侧向晃动，保持探杆垂直度；锤击速率每分钟宜为15~30击。

第四节动力触探试验一、概述动力触探（Dynamic Penetration Test 简称DPT）是利用一定的落锤能量，将一定尺寸、一定形状的探头打入土中，根据打入的难易程度（可用贯入度、锤击数或单位面积动贯入阻力来表示）判定土层性质的一种原位测试方法。

可分为圆锥动力触探和标准贯入试验两种。

圆锥动力触探(DPT)是利用一定的锤击能量，将一定的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

通常以打入土中一定距离所需的锤击数来表示土的阻抗，也有以动贯入阻力来表示土的阻抗。

圆锥动力触探的优点是设备简单、操作方便、工效较高、适应性强，并具有连续贯入的特性。

对难以取样的砂土、粉土、碎石类土等，对静力触探难以贯入的土层，圆锥动力触探是十分有效的勘探测试手段。

圆锥动力触探的缺点是不能采样对土进行直接鉴别描述，试验误差较大，再现性差。

如将探头换为标准贯入器，则称标准贯入试验（Standard Penetration Test 简称SPT）。

利用动力触探试验可以解决如下问题：1）划分不同性质的土层。

当土层的力学性质有显着差异，而在触探指标上有显着反映时，可利用动力触探进行分层和定性地评价土的均匀性，检查填土质量，探查滑动带、土洞和确定基岩面或碎石土层的埋藏深度等。

2）确定土的物理力学性质。

确定砂土的密实度和黏性土的状态，评价地基土和桩基承载力，估算土的强度和变形参数等。

二、适用范围动力触探和标准贯入试验的适用范围见表7-10三、圆锥动力触探（一）动力触探类型及规格根据《岩土工程勘察规范》（GB50021-2001) 的规定，圆锥动力触探试验的类型可分为轻型、重型和超重型三种。

其规格和适用土类应符合表7-11 的规定。

（二）技术要求根据《岩土工程勘察规范》的规定，圆锥动力触探试验技术要求应符合下列规定：1）采用自动落锤装置。

2）触探杆最大偏斜度不应超过2%，锤击贯入应连续进行；同时防止锤击偏心、探杆倾斜和侧向晃动，保持探杆垂直度；锤击速率每分钟宜为15~30击。

动力触探试验的工程方案一、试验目的动力触探试验是一种地下工程勘察手段，通过锤击钻杆或者旋转钻进地层，使岩土受到动力作用，通过观测土层的动态响应来获取地层物性参数，以了解地下岩土情况，为工程设计提供可靠的勘察数据。

本文将针对动力触探试验的工程方案进行详细阐述。

二、试验原理动力触探试验主要通过施加动力对地层进行钻进，通过观察钻进过程中岩土性质的变化来了解地下岩土情况。

试验工程主要包括钻孔施工、动力触探、观测与记录等环节。

三、试验设备1. 钻机：选用符合试验要求的动力触探钻机，钻机应具备足够的动力和扭矩，能够满足试验要求的孔深和孔径。

2. 钻杆：选用质量可靠的钻杆，确保在试验过程中不易发生折断及卡钻等情况。

3. 锤击装置：配备合适的锤击装置，用于施加动力。

4. 观测设备：配备合适的观测设备，对地层的动态响应进行实时观测与记录。

5. 其他配套设备：包括压浆泵、管线、防护设备等。

四、试验方法1. 钻孔施工（1）确定钻进位置和孔径，在施工前做好勘测工作，确定钻孔的位置和孔径，并绘制详细的施工方案。

（2）进行地质勘察，了解地层情况，为施工提供参考。

（3）进行钻孔施工，保持钻孔垂直，避免偏差过大。

2. 动力触探（1）确定触探方案，包括施加动力的强度、频率等参数。

（2）根据观测数据，合理调整触探方案，确保观测数据的准确性。

3. 观测与记录（1）在动力触探试验过程中，对地层的动态响应进行实时观测与记录。

（2）观测与记录内容包括孔壁岩土的情况、孔深及孔径的变化情况、动力触探参数及观测数据等。

五、试验质量控制1. 严格遵守试验规范和标准，确保试验过程的合理性和准确性。

2. 在试验过程中严格按照试验方案进行操作，保持现场秩序，确保安全施工。

3. 对钻杆、锤击装置等设备进行定期检查与维护，确保设备的良好状态。

4. 对观测数据进行准确记录，并对数据进行有效处理与分析。

六、试验成果处理1. 根据观测数据，编制地质勘察报告，并提出合理的地下岩土情况描述。

动力触探试验检测方法动力触探试验是一种常用的地质勘探方法，用于获取地下岩层的物理性质和地质结构信息。

本文将介绍动力触探试验的基本原理、仪器设备以及应用范围。

一、动力触探试验的基本原理动力触探试验是利用冲击力将探测器送入地下岩层，通过测量探测器在不同深度下的冲击力和阻力来推测岩层的物理性质和地质结构。

其基本原理如下：1. 冲击力与阻力关系：当探测器冲击地下岩层时，岩层的物理性质和地质结构会对冲击力和阻力产生影响。

通过测量冲击力和阻力的变化，可以推断岩层的硬度、密度、含水量等信息。

2. 冲击力传感器：动力触探试验主要依靠冲击力传感器来测量冲击力的变化。

冲击力传感器通常具有高灵敏度和快速响应的特点，能够准确记录冲击力的大小和变化趋势。

3. 阻力测量：除了测量冲击力，动力触探试验还需要测量阻力。

阻力的大小取决于岩层的物理性质和地质结构，通过测量阻力的变化，可以推断岩层的孔隙度、压缩性等信息。

二、动力触探试验的仪器设备动力触探试验需要使用特定的仪器设备来完成，主要包括以下几种：1. 冲击器：冲击器是动力触探试验的核心设备，用于将探测器送入地下岩层。

冲击器通常由一个重锤和一个冲击杆组成，重锤通过释放势能产生冲击力，将冲击杆推入岩层。

2. 探测器：探测器是用于测量冲击力和阻力的传感器，通常由冲击力传感器和阻力传感器组成。

冲击力传感器用于测量冲击力的大小和变化趋势，阻力传感器用于测量阻力的大小和变化趋势。

3. 钻杆和钻头：钻杆和钻头用于钻孔，使冲击器能够进入地下岩层。

钻杆通常由多节组成，可以根据需要进行延伸或缩短，钻头则用于切削地下岩层。

4. 数据记录仪：数据记录仪用于记录冲击力和阻力的变化，通常具有高精度和大容量的存储空间。

数据记录仪可以将测量数据保存下来，便于后续分析和处理。

三、动力触探试验的应用范围动力触探试验广泛应用于地质勘探和工程建设领域，主要用于以下方面：1. 地质勘探：动力触探试验可以提供地下岩层的物理性质和地质结构信息，对于地质勘探具有重要意义。
