无人机飞行控制系统的设计与实现
随着科技的不断进步，无人机在各个领域得到了广泛的应用，如军事侦察、航拍摄影、环境监测等。而无人机的飞行控制系统是其核心技术之一，决定着无人机的飞行性能和稳定性。本文将重点探讨无人机飞行控制系统的设计与实现。
一、无人机飞行控制系统的概述
无人机飞行控制系统是指通过计算机软件和硬件设备对无人机进行飞行模式的控制与调节。它主要由感知、计算、控制和执行四个部分组成。感知部分负责采集无人机周围环境信息，计算部分负责根据信息进行数据处理和飞行参数计算，控制部分负责控制无人机的姿态和速度，执行部分负责完成对无人机飞行指令的执行。这四个部分相互协作，共同实现了无人机的飞行控制。
二、无人机飞行控制系统的主要模块
1. 传感器模块
传感器模块是无人机飞行控制系统的感知部分，包括陀螺仪、加速度计、罗盘等传感器。陀螺仪用于测量无人机的角速度，加速度计用于测量无人机的加速度，罗盘用于测量无人机的指向。通过这些传感器的数据采集，无人机可以获取周围环境的信息。
2. 数据处理模块
数据处理模块是无人机飞行控制系统的计算部分，负责对传感器采集的数据进行处理和计算。这个模块通常由嵌入式处理器实现，可以使用滤波算法、运动学模型等对数据进行滤波、分析和计算，得到无人机的飞行参数。
3. 控制算法模块 控制算法模块是无人机飞行控制系统的控制部分，根据无人机当前的飞行参数和目标飞行状态，通过控制算法生成控制信号，控制无人机的姿态和速度。常用的控制算法有PID控制、模糊控制、自适应控制等。
4. 执行器模块
执行器模块是无人机飞行控制系统的执行部分，包括电调、电机等设备。通过控制信号，执行器模块可以调节电调和驱动电机，实现对无人机动力系统的控制。
三、无人机飞行控制系统的实现
无人机飞行控制系统的实现主要包括硬件和软件两个方面。
在硬件方面，需要选购合适的传感器和执行器，保证其性能稳定可靠。传感器的选购需要考虑其采样频率、精度等因素，执行器的选购需要考虑其功率和转速等因素。此外，还需要设计合理的电路板和电源系统，以保证整个飞行控制系统的正常运行。
飞行控制系统的组成
飞行控制系统是指用于控制飞机飞行的一系列设备和程序。它是飞机的重要组成部分，直接影响着飞机的操纵性、稳定性和安全性。飞行控制系统的主要组成包括飞行操纵系统、飞行指示系统、飞行保护系统和自动飞行控制系统。
一、飞行操纵系统
飞行操纵系统是飞行控制系统的核心部分，用于操纵飞机的姿态和航向。它包括操纵杆、脚蹬和相关的机械传动装置。操纵杆通过机械传动装置将飞行员的操作转化为飞机的姿态变化，从而实现对飞机的操纵。脚蹬主要用于控制飞机的航向。飞行操纵系统的设计需要考虑飞行员的操作感受和操作精度，以及飞机的动力特性和气动特性。
二、飞行指示系统
飞行指示系统用于向飞行员提供飞机的状态和参数信息，以帮助飞行员准确地掌握飞机的飞行情况。飞行指示系统包括人机界面设备和显示设备。人机界面设备包括仪表板、显示器和按钮等，用于向飞行员显示飞机的状态和参数，并接收飞行员的操作指令。显示设备一般采用液晶显示屏或投影显示技术，能够实时显示飞机的速度、高度、姿态、航向等信息。飞行指示系统的设计需要考虑信息的清晰度和可读性，以及对飞行员的操作需求和反馈。
三、飞行保护系统
飞行保护系统用于提供飞机的保护和安全功能，防止飞机发生失控或危险情况。飞行保护系统包括防护装置、警告系统和应急措施。防护装置主要包括防止飞机过载的装置、防止飞机超速的装置和防止飞机失速的装置等，能够保护飞机免受过载、超速和失速等不安全飞行状态的影响。警告系统主要用于向飞行员提供飞机的警告和提示信息，以帮助飞行员及时发现和解决飞机的异常情况。应急措施主要包括自动驾驶和自动下降等功能，能够在紧急情况下自动控制飞机的飞行。
四、自动飞行控制系统
自动飞行控制系统是飞行控制系统的高级形式，能够实现自动驾驶和飞行管理功能。自动飞行控制系统主要包括飞行管理计算机、自动驾驶仪和导航系统等。飞行管理计算机负责计算飞机的飞行参数和航路信息，并根据飞行员的指令进行飞行计划和航线管理。自动驾驶仪根据飞行管理计算机的指令进行飞行控制，能够实现自动起飞、自动巡航和自动着陆等功能。导航系统主要用于提供飞机的导航和定位信息，以保证飞行的准确性和安全性。

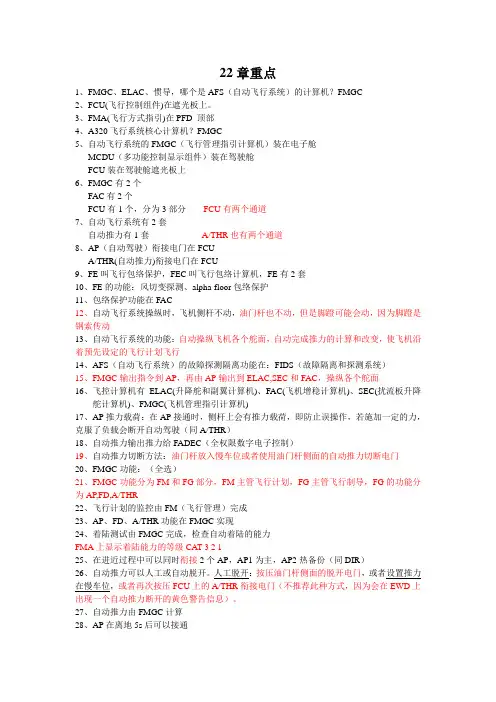

22章重点
1、FMGC、ELAC、惯导，哪个是AFS（自动飞行系统）的计算机？FMGC
2、FCU(飞行控制组件)在遮光板上。
3、FMA(飞行方式指引)在PFD 顶部
4、A320飞行系统核心计算机？FMGC
5、自动飞行系统的FMGC（飞行管理指引计算机）装在电子舱
MCDU（多功能控制显示组件）装在驾驶舱
FCU装在驾驶舱遮光板上
6、FMGC有2个
FAC有2个
FCU有1个，分为3部分 FCU有两个通道
7、自动飞行系统有2套
自动推力有1套 A/THR也有两个通道
8、AP（自动驾驶）衔接电门在FCU
A/THR(自动推力)衔接电门在FCU
9、FE叫飞行包络保护，FEC叫飞行包络计算机，FE有2套
10、FE的功能：风切变探测、alpha-floor包络保护
11、包络保护功能在FAC
12、自动飞行系统操纵时，飞机侧杆不动，油门杆也不动，但是脚蹬可能会动，因为脚蹬是钢索传动
13、自动飞行系统的功能：自动操纵飞机各个舵面，自动完成推力的计算和改变，使飞机沿着预先设定的飞行计划飞行
14、AFS（自动飞行系统）的故障探测隔离功能在：FIDS（故障隔离和探测系统）
15、FMGC输出指令到AP，再由AP输出到ELAC,SEC和FAC，操纵各个舵面
16、飞控计算机有ELAC(升降舵和副翼计算机)、FAC(飞机增稳计算机)、SEC(扰流板升降
舵计算机)、FMGC(飞机管理指引计算机)
17、AP推力载荷：在AP接通时，侧杆上会有推力载荷，即防止误操作，若施加一定的力，克服了负载会断开自动驾驶（同A/THR）
18、自动推力输出推力给FADEC（全权限数字电子控制）
19、自动推力切断方法：油门杆放入慢车位或者使用油门杆侧面的自动推力切断电门
20、FMGC功能：（全选）
21、FMGC功能分为FM和FG部分，FM主管飞行计划，FG主管飞行制导，FG的功能分为AP,FD,A/THR
优质文本
1 / 15 目录
ATA27-飞控系统 .............................................................................................................................. 2
1. 飞机操纵系统包括哪几部分？ ............................................................................................... 2
2. 飞机的重要操纵面，各操纵什么运动？ ............................................................................... 2
3. 操纵系统的分类及各自特点？ ............................................................................................... 2
4. 飞行操纵系统的要求？ ........................................................................................................... 3
5. 软式传动与硬式传动优缺点？ ............................................................................................... 3
6. 钢索使用中的主要故障有哪些？如何彻底检查？（豆） ................................................... 4
7. 什么是钢索的“弹性间隙”，有什么危害？简述飞机操纵系统中减少“弹性间隙”采用的方法及其原因。(豆) .................................................................................................................... 4
