R2G-6350P中文资料

  • 格式：pdf
  • 大小：90.74 KB
  • 文档页数：2

Sunday, July 09 2006 9:04:53 AM Call toll free: 1-888-346-4688 Monday-Friday 9am-6pm Eastern Raleigh Area : 919-510-5464

0 Items In Cart Total: $0.00 Enter Keywords Here [Alt+S]

Check it out:

Our item #: 1385 Tempo (Progressive) AT8LK LAN Toner Kit

Our item #: 3063 Lava ESL1-232DB Ether-Serial Link Intelligent Remote Serial Port -- One DB-9 Emacs/Zippy R2G-6350P 350W ATX12V Redundant Power Supply for 2U Chassis Home > Power Cords / PDU / UPS > PC Power Supplies > Redundant Power Supplies > ATX Redundant

Item #: 8929 Manufacturer: Zippy Technology Corp. Availability: Ship only. Usually ships within 48 hrs. Price: $359.00 Quantity: 1

zActive PFC (full range), MEET IEC-1000-3-2 CLASS D zVOLTAGE: 90 ~ 264 VAC FULL RANGE zTEMPERATURE RANGE : OPERATING 0 ~ 40, STORAGE –20 ~ 70 zDUAL EMI NOISE INLET FILTER: FCC CLASS B, CISPR22 CLASS B zSAFETY: UL 1950, CSA 22.2 NO/ 950, TUV IEC 950 zHOT-SWAPPABLE / HOT-PLUGGABLE REDUNDANCY FUNCTION zCooling: TWO 40 mm DC FANS ( ONE IN EACH MODULE ); ONE 80 mm DC FAN ( REAR SIDE ) zAC Inlet in each module zDimensions: 300.00x101.00x82.00 (mm) 11.81x3.98x3.23 (inch) OUTPUT CHARACTERISTICS: Output Voltage Output Current Regulation Output Ripple & Noise Max [P - P] Min [A] Max [A] Load Line +5V 3.0 35 ± 5% ± 1% 50mV +12V 2.0 22 ± 5% ± 1% 100mV -5V 0.1 0.5 ± 10% ± 1% 150mV -12V 0.1 0.8 ± 10% ± 1% 150mV +3.3V 1.0 20 ± 5% ± 1% 50mV +5VSB 0.1 2 ± 5% ± 1% 50mV REMARKS: *TOTAL CURRENT OF +5V AND + 3.3V NOT EXCEED 35 A* +5V AND 3.3V AND 12V POWER NOT EXCEED 328 W Adapter / Signal Converters Data Storage Media KVM Switching Power Cords / PDU / UPS Custom Cord Configurator Premises Wiring Rack / Cabinet Equipment Server Components Testing Equipment Travel Adapters Reference MaterialsPage 1of 2Emacs/ZippyR2G-6350P350WATX12VRedundantPowerSupplyfor2UChassis...

7/9/2006http://www.stayonline.com/detail.aspx?ID=986元器件交易网www.cecb2b.com

© Stay Online Corp. 1998 - 2006 All Rights Reserved Page 2of 2Emacs/Zippy R2G-6350P 350W ATX12V Redundant Power Supply for 2U Chassis -...

7/9/2006http://www.stayonline.com/detail.aspx?ID=986元器件交易网www.cecb2b.com

合集下载

UPS2000-G-6KRTLL用户手册说明书

UPS2000-G-6KRTLL用户手册说明书

UPS2000-G-6KRTLL

用户手册

文档版本02发布日期2022-06-30华为技术有限公司版权所有 © 华为技术有限公司 2022。 保留一切权利。非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。商标声明

和其他华为商标均为华为技术有限公司的商标。本文档提及的其他所有商标或注册商标，由各自的所有人拥有。注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。除非合同另有约定，华为公司对本文档内容不做任何明示或暗示的声明或保证。由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司地址：网址：深圳市龙岗区坂田华为总部办公楼 邮编：518129 https://

文档版本 02 (2022-06-30)版权所有 © 华为技术有限公司i前言

概述本手册介绍UPS2000-G-6KRTLL系列的主要特点、性能指标、外形结构、系统原理，同时提供安装、使用、操作说明和维护管理等内容。说明●此系列UPS只适用于做商业和工业用途，不可用于医疗设备和任何生命支持设备的电源。●本文图片仅供参考，具体请以实物为准。

读者对象本文主要适用于以下工程师：●技术支持工程师●硬件安装工程师●调测工程师●维护工程师

符号约定在本文中可能出现下列标志，它们所代表的含义如下。符号说明表示如不避免则将会导致死亡或严重伤害的具有高等

级风险的危害。表示如不避免则可能导致死亡或严重伤害的具有中等级风险的危害。表示如不避免则可能导致轻微或中度伤害的具有低等级风险的危害。UPS2000-G-6KRTLL用户手册前言

文档版本 02 (2022-06-30)版权所有 © 华为技术有限公司ii符号说明用于传递设备或环境安全警示信息。如不避免则可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。“须知”不涉及人身伤害。用于突出重要/关键信息、最佳实践和小窍门等。“说明”不是安全警示信息，不涉及人身、设备及环境伤害信息。

RTS-0512P中文资料

RTS-0512P中文资料

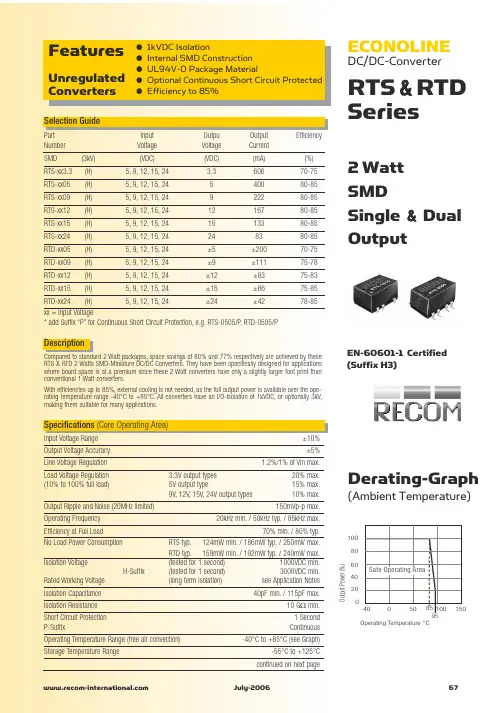

67July-2006Selection GuidePartInputOutpuOutputEfficiencyNumberVoltageVoltageCurrentSMD(3kV)(VDC)(VDC)(mA)(%)RTS-xx3.3(H)5, 9, 12, 15, 243.360670-75RTS-xx05(H)5, 9, 12, 15, 24540080-85RTS-xx09(H)5, 9, 12, 15, 24922280-85RTS-xx12(H)5, 9, 12, 15, 241216780-85RTS-xx15(H)5, 9, 12, 15, 241513380-85RTS-xx24(H)5, 9, 12, 15, 24248380-85RTD-xx05(H)5, 9, 12, 15, 24±5±20070-75RTD-xx09(H)5, 9, 12, 15, 24±9±11175-78RTD-xx12(H)5, 9, 12, 15, 24±12±8375-83RTD-xx15(H)5, 9, 12, 15, 24±15±6675-85RTD-xx24(H)5, 9, 12, 15, 24±24±4278-85xx = Input Voltage* add Suffix “P” for Continuous Short Circuit Protection, e.g. RTS-0505/P, RTD-0505/P

Output Power (%)100

602040

100500-4085150Operating Temperature °C080Safe Operating Area

95Specifications(Core Operating Area)Input Voltage Range±10%Output Voltage Accuracy±5%Line Voltage Regulation1.2%/1% of Vin max.Load Voltage Regulation3.3V output types20% max.(10% to 100% full load)5V output type15% max.9V, 12V, 15V, 24V output types10% max.Output Ripple and Noise (20MHz limited)150mVp-p max.Operating Frequency20kHz min. / 50kHz typ. / 85kHz max.Efficiency at Full Load70% min. / 80% typ.No Load Power ConsumptionRTS typ.124mW min. / 186mW typ. / 250mW max.RTD typ.159mW min. / 192mW typ. / 240mW max.Isolation Voltage(tested for 1 second)1000VDC min.H-Suffix(tested for 1 second)3000VDC min.Rated Working Voltage(long term isolation)see Application NotesIsolation Capacitance40pF min. / 115pF max.Isolation Resistance10 GΩmin.Short Circuit Protection1 SecondP-SuffixContinuousOperating Temperature Range (free air convection)-40°C to +85°C (see Graph)Storage Temperature Range-55°C to +125°Ccontinued on next page2 WattSMDSingle &DualOutput

VP8650手册

VP8650手册

VP8650E1开局手册

1

VP8650手册

一．8650形态简介

8650为5U（1U=44.45mm）的箱式MCU，它有3个单板槽位（1个主控槽位和2个业务槽位），它最多可以插3块单板，其外观如0所示。

ViewPoint 8650 MCU外观

整机参数见0。

8650整机参数

参数 说明

外形尺寸 482.6mm（宽）×420.0mm（深）×219.5mm（高）。

重量 整机满配置重量<35kg。

整机功耗 小于750W，单板功耗小于230W。

电源功率 8650有2个电源模块，每个电源模块的功率为600w，总功率为2×600W＝1200W。

8650单板框

8650单板框中，背板有1个主控板槽位和2个业务板槽位。从机箱正面看，从下到上分别编号为1～3号槽位，各单板的位置如0所示。 VP8650E1开局手册

2

8650单板槽位

单板面板

单板的面板示意图如0所示。

面板示意图

1 E1扣板（若有E1扣板） 2 扣板面板 3. FE（维护网口）

4.RS-232串口（波特率115200bps） 5.GE0（业务网口） 6 GE1（抓包网口）

7光口：SFP1（上）、SFP0（下） 8 GCCA（单板名称） 9.ACT指示灯

10 ALM指示灯 11.RUN指示灯 D0~D7为扣板的数字信号处理指示灯

系统状态指示灯说明

指示灯 颜色 现象 含义

ALM 红色 常灭 单板工作正常

常亮或高频闪烁 单板存在故障

RUN 绿色 常亮 有电源输入，单板存在故障

常灭 无电源输入或单板工作异常

43501-02-04-02中文资料

43501-02-04-02中文资料

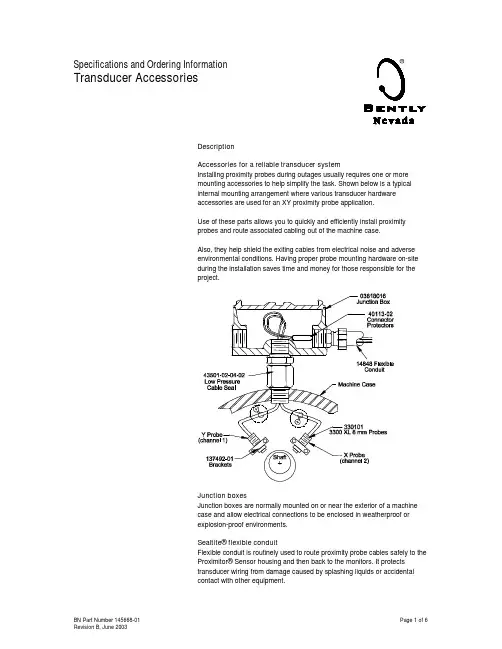

BN Part Number 145668-01 Page 1 of 6 Revision B, June 2003 Specifications and Ordering Information
