日光灯类：
开关接线图：
一开单控开关接线图
二三开连体单控开关接线图 四开连体单控开关接线图
一开五孔单控插座接线图 二开五孔单控插座接线图
一开双控开关接线图 二三开单控开关接线图
四开单控开关接线图 一开五孔单控插座接线图
二三开双控开关接线图 一开多控开关接线图 两开多控开关接线图 三开多控开关接线图
最牛的一个： 断路器、接触器控制回路：
接近开关接线图

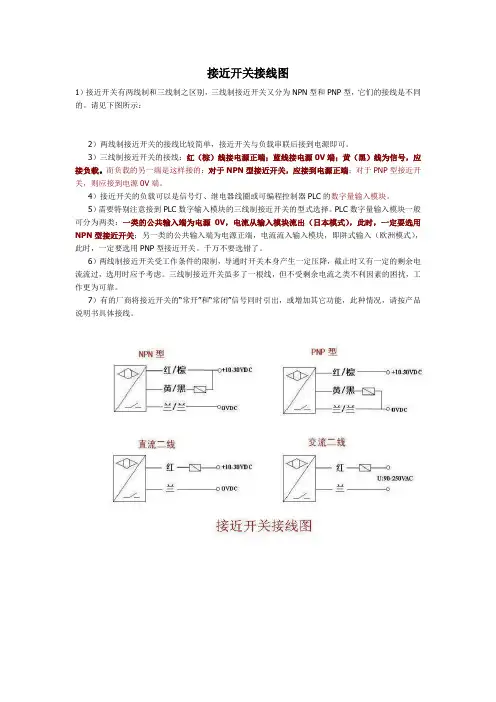

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。请见下图所示：
2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。
5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。千万不要选错了。
6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

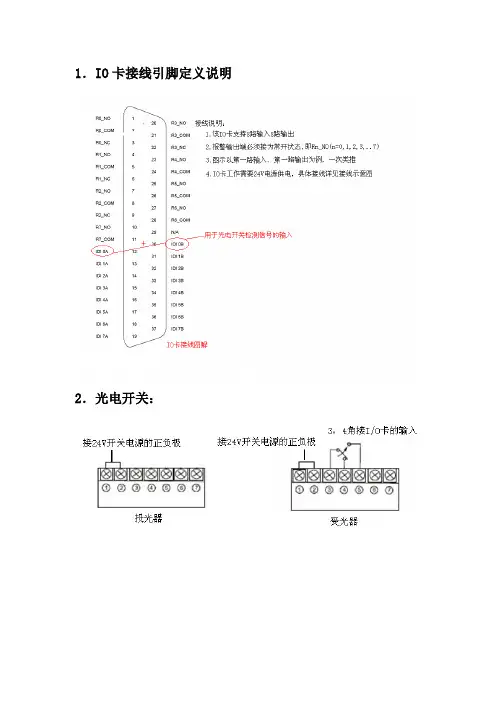

槽型光电开关接线
光电开关那个二极管是发光二极管，输出则是光敏三极管，C就是集电极，E则是发射极。
一般三极管作开关使用时，通常都用集电极作输出端。
一般接法：二极管为输入端，E接地，C接负载，负载的另一端需要接正电源。这种接法适用范围比较广。
特殊接法：二极管为输入端，C接电源正，E接负载，负载的另一端需要接地。这种接法只适用于负载等效电阻很小的时候（几十欧姆以内），如果负载等效电阻比较大，可能会引起开关三极管工作点不正常，导致开关工作不可靠。
简易光控开关电路图（视频组装及演示电路原理图详解）
光敏电阻控制的光控开关电路
光控开关电路组成有继电器、LED、续流二极管、电位器、电容电阻、电池盒等。
电路是一个典型的暗通开关，也就是当外部光线较暗的时候，继电器K吸合，带动负载工作，点亮LED1。白天光线较亮时，光敏电阻RG呈低电阻，V1导通，其集电极输出低电平，与之相接的V2基极也为低电平，故V2截止，继电器K不动作，LED1处于熄灭状态。当夜间光线较暗时，RG呈高电阻，V1截止，其集电极输出高电平，V2的基极也同为高电平，V2导通，K吸合动作，LED1被点亮，从而实现暗通的操作。改变RP1的阻值可以调节灵敏度，即光线暗到什么程度时使继电器动作，当RP1阻值减小时，V1基极电压也随之降低，故光控灵敏度会有所降低，需要更暗的光线才能使继电器K吸合。反之，RP1阻值增大时，V1基极电压上升，光控灵敏度会有所增加。VD1是续流二极管，在继电器K断开瞬间，起到保护V2的作用。
调节电位器RP1的阻值可以控制光敏的灵敏度，稍微用手遮挡光线亮度，继电器就有所动作，LED发亮；把RP1的电阻调小，光敏的灵敏度降低，用更暗的纸筒遮挡光线，LED才会发亮。
光控开关电路原理图
利用功率MOS场效应晶体管可以作功率开关，开关的敏感元件可以采用光敏电阻LDR.当光线照射到光敏电阻上时，LDR低阻值，有信号加在场效应晶体客的栅极上，源漏极间导通，从面使继电器线圈K改变状态，产生控制作或发出信号，如果将光敏电阻LDR接在低电位处，则在暗时无光线照射到光敏电阻，光敏电阻阻值同。
如图所示光控开关电路原理图
简易的光控开关电路图
如图所示是一种简易的光控开关。在一些公共场所，如楼道、路灯等装上自动光控开关，不仅方便而且也节电。它在天黑时会自动开灯，天亮时自动熄灭。调节4.7MΩ电位器，可适用于不同型号的光敏电阻及在一定的条件（黑暗程度）下亮灯。
简易光控电子开关电路
EMG开关量的电动执行机构接线图
380V电机电源接线端子：2,4,8和接地线
1和21短接
+ 3和20 — 关指令
+ 4和20 — 开指令
-5和7 关到位反馈
-5和9 开到位反馈
-5和11 故障信号 公共芯接负
EMG调节型的电动执行机构接线图（im005）
380V电机电源接线端子：2,4,6和接地线
17和20 短接
16和21 短接
23和24 4～20毫安的反馈信号 23接＋
25和26 4～20毫安的指令信号 25接＋
5和6 关到位反馈
5和7 开到位反馈
13和15 故障信号
公共芯接负
RA1代开关量的电动执行机构
4和36 短接
5和34 短接
6和7 关到位反馈
10和11 开到位反馈
5和33 关指令
5和35 开指令
42和43 故障信号 公共芯接负
EMG不带液晶显示的调节性的电动执行机构(DMC005)
380V 电机电源接线端子: 2,4,8 和接地线
短接线: 1和21
2和20
23和24 4~20毫安的反馈信号 23 接+
22和24 4~20毫安的指令信号 22 接+
5和7 关到位反馈
5和9 开到位反馈
5和11 故障信号 公共芯接负
EMG不带液晶显示的调节性的电动执行机构(DMC005)
380V 电机电源接线端子: 2,4,8 和接地线
短接线: 1和21
2和20
23和24 4~20毫安的反馈信号 23 接+
22和24 4~20毫安的指令信号 22 接+
EMG带显示的开关量的电动执行机构接线图
380V电机电源接线端子：2,4,6和接地线
1和21短接
3和20 关指令
4和20 开指令
23和24 4～20毫安的反馈信号 23接＋
