-可编辑修改- 视频存储硬盘容量计算

视频存储容量的计算公式如下：

容量 = 码流/8 × 视频路数 × 监控天数 × 24小时 × 3600秒

注：码流是以Mbps或Kbps为单位，码流除以8是把码流从bit转换为byte，结果相应的是MB或KB。

按计算公式，以一个中小规模的例子计算：

500路监控路数，2Mbps D1格式，数据存储30天，需要的存储容量：

2Mbps/8 × 500路 × 30天 × 24小时 × 3600秒/1024/1024 ≈ 300TB

存储空间单位换算：1TB = 1024GB = 1024 × 1024MB = 1024 × 1024 × 1024KB = 1,073,741,824Byte

硬盘容量单位换算：1TB = 1000GB = 1000 × 1000MB = 1000 × 1000 × 1000KB = 1,000,000,000Byte

。

-可编辑修改-

基本的算法是：【码率】(kbps)=【文件大小(字节)】X8/【时间(秒)】/1024

码流（Data Rate）是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。 所以应该是一样的,只是称谓不同

。

-可编辑修改-

。

-可编辑修改-

THANKS !!!

致力为企业和个人提供合同协议，策划案计划书，学习课件等等

打造全网一站式需求

欢迎您的下载，资料仅供参考

合集下载

130W摄像机存储空间计算

130W摄像机存储空间计算

如果采用130W摄像机，通常每路每秒码流为3MB~5MB，通常情况下取值4MB；每天每路摄像机的存储空间计算公式：摄像机每秒码流（Kbps）×3600秒÷8bit÷1024M×24小时

计算举例：1 路130W摄像机1天不间断录像所需硬盘容量？

1 路×4096Kbps×3600秒÷8bit÷1024M×24 小时=433200M

同有集中监控存储方案

1.1 系统拓扑结构图

1.2 视频监控容量计算

65路监控，所有的监控点要求24小时连续录像，图像分辨率为CIF，以25帧/秒的帧率进行存储，需要保3个月。每路视频监控的码流大小约为512Kbps，那么录像总时长为65路×92天×24小时/天×3600 秒/小时= 516672000秒 存储可用容量：

A. 存储格式：CIF，25 帧/s 图像格式

B. 传输速率：0.512Mb/s，85％的动态压缩率

C. 因此总的数据存储容量为：

0.512Mbps × 85％×516672000秒÷ 1024 ÷ 1024 ÷ 8＝26.8TB

存储裸容量：

A. 为了防止硬盘故障造成的数据丢失，每十六块硬盘需要消耗两块(RAID5+1块热备盘)做数据冗余，即12.5％的冗余消耗；

B. 考虑对整个存储配置2%的余量。

C. 则需要存储容量总数为：

【26.8TB/（1-12.5%）】×102% =31.24TB

配置iSUM420G3单控，需要配置32块硬盘,一个主柜，一个扩展柜。

1.3 集中监控存储方案的优势

1. 充分利用网络优势，客户可灵活部署存储设备和确定安装位置；

2. 采用权限管理，有利于内防内控：未授权人员不能随便接触到存储数据；

3. 数据安全性高： 专用存储设备的RAID＋热备盘保护； 4. 可靠性高：嵌入式控制器，关键设备冗余架构，数据存储可靠；另外，传输iSCSI协议，比传统视频存储方案（文件级）更加可靠；

5. 扩展能力强：存储容量大、单位存储成本低，可以满足用户长时间视频数据存储的需要；

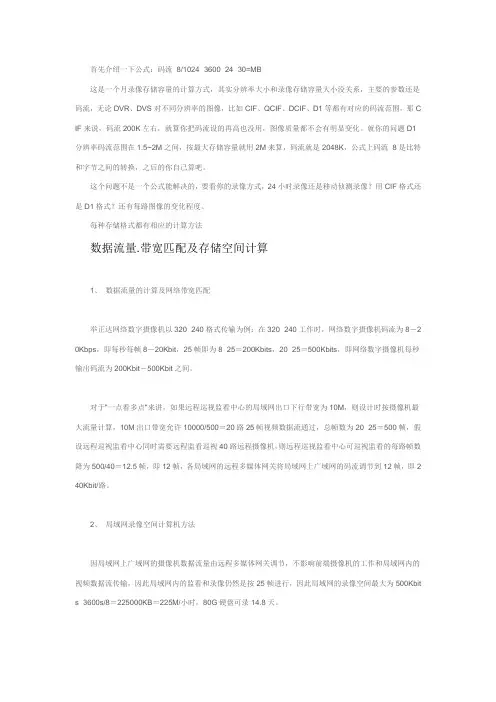

监控图象 存储容量计算方法

监控图象 存储容量计算方法

首先介绍一下公式：码流÷8/1024×3600×24×30=MB

这是一个月录像存储容量的计算方式，其实分辨率大小和录像存储容量大小没关系，主要的参数还是码流，无论DVR、DVS对不同分辨率的图像，比如CIF、QCIF、DCIF、D1等都有对应的码流范围，那CIF来说，码流200K左右，就算你把码流设的再高也没用，图像质量都不会有明显变化。就你的问题D1分辨率码流范围在1.5~2M之间，按最大存储容量就用2M来算，码流就是2048K，公式上码流÷8是比特和字节之间的转换，之后的你自己算吧。

这个问题不是一个公式能解决的，要看你的录像方式，24小时录像还是移动侦测录像？用CIF格式还是D1格式？还有每路图像的变化程度。

每种存储格式都有相应的计算方法

数据流量.带宽匹配及存储空间计算

1、 数据流量的计算及网络带宽匹配

举正达网络数字摄像机以320×240格式传输为例：在320×240工作时，网络数字摄像机码流为8－20Kbps，即每秒每帧8－20Kbit，25帧即为8×25＝200Kbits，20×25＝500Kbits，即网络数字摄像机每秒输出码流为200Kbit－500Kbit之间。

对于“一点看多点“来讲，如果远程巡视监看中心的局域网出口下行带宽为10M，则设计时按摄像机最大流量计算，10M出口带宽允许10000/500＝20路25帧视频数据流通过，总帧数为20×25＝500帧，假设远程巡视监看中心同时需要远程监看巡视40路远程摄像机，则远程巡视监看中心可巡视监看的每路帧数降为500/40＝12.5帧，即12帧，各局域网的远程多媒体网关将局域网上广域网的码流调节到12帧，即240Kbit/路。

2、 局域网录像空间计算机方法

因局域网上广域网的摄像机数据流量由远程多媒体网关调节，不影响前端摄像机的工作和局域网内的视频数据流传输，因此局域网内的监看和录像仍然是按25帧进行，因此局域网的录像空间最大为500Kbits×3600s/8＝225000KB＝225M/小时，80G硬盘可录14.8天。

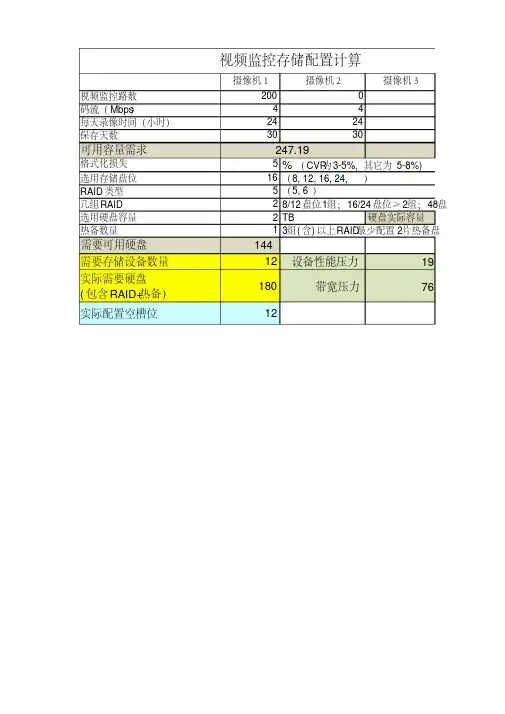

最新海康存储容量计算工具(new)整理

最新海康存储容量计算工具(new)整理

摄像机１摄像机２摄像机３视频监控路数2000码流（Mbps）44每天录像时间（小时）2424保存天数3030可用容量需求格式化损失5选用存储盘位16RAID类型5几组RAID2选用硬盘容量2TB硬盘实际容量热备数量1需要可用硬盘144需要存储设备数量12设备性能压力19实际需要硬盘(包含RAID+热备）180带宽压力76

实际配置空槽位12视频监控存储配置计算

3组(含)以上RAID最少配置2片热备盘8/12盘位1组；16/24盘位≥2组；48盘（5, 6）（8, 12, 16, 24,）% （CVR为3-5%，其它为5-8%)247.19

摄像机４

格式化后2T硬盘数量3T硬盘数量274.6582031137.329101691.55273438

1862.6

路4Mb码流Mb该压力值如果小于相应设备的性能压力，则配置可行。备盘；48盘位≥4组为5-8%)

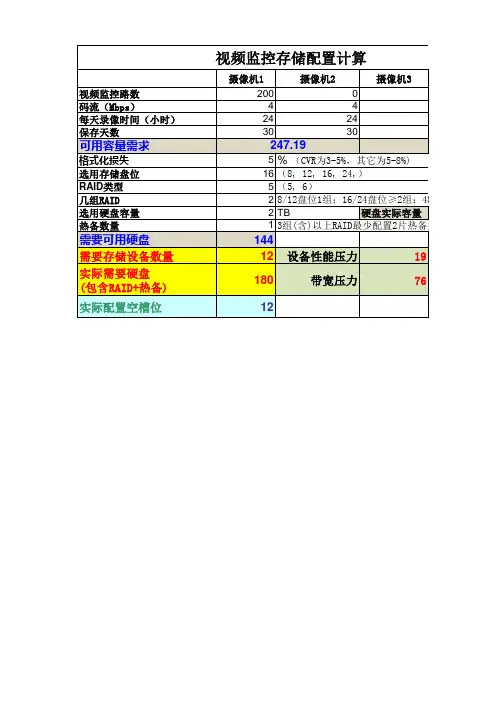

海康存储容量计算工具(new)

海康存储容量计算工具(new)

摄像机1摄像机2摄像机3

视频监控路数2000码流（Mbps）44每天录像时间（小时）2424保存天数3030可用容量需求

格式化损失5

选用存储盘位16RAID类型5

几组RAID2选用硬盘容量2TB硬盘实际容量热备数量1

需要可用硬盘144

需要存储设备数量12设备性能压力19

实际需要硬盘

(包含RAID+热备)180带宽压力76

实际配置空槽位12视频监控存储配置计算

3组(含)以上RAID最少配置2片热备盘8/12盘位1组；16/24盘位≥2组；48盘（5, 6）（8, 12, 16, 24,）% （CVR为3-5%，其它为5-8%)247.19

摄像机4

格式化后2T硬盘数量3T硬盘数量

274.6582031137.329101691.55273438

1862.6

路4Mb码流

Mb该压力值如果小于相应设备的性能压力，则配置可行。备盘；48盘位≥4组为5-8%)
