(完整版)视频监控存储空间大小和传输带宽计算

网络摄像机码流和录像存储空间计算方法
一：占用带宽换算计算公式：：
3000kbps/8(1个字节8个字位)=375 KB/S=（即375千字节每秒）=3Mb/s 5000kbps/8(1个字节8个字位)=625 KB/S=（即625千字节每秒）=6Mb/s
二：占用的硬盘空间计算公式：
公式：码率÷8×时间×天数×监控点数÷1024=存储空间（MB）
3000kbps÷8×3600秒×24小时×30天÷1024=949218.75(MB) ÷1024=926.97(G) ÷1024=0.9（T）
4000kbps÷8×3600秒×24小时×30天÷1024=1265625(MB) ÷1024=1235.96
(G) ÷1024=1.2（T）
5000kbps÷8×3600秒×24小时×30天÷1024=1582031.25(MB) ÷1024=1544.952(G) ÷1024=1.5（T）
MB→GB→TB的换算都是除以1024.
综合所述：
100万和130万网络摄像机按3M码流计算24小时存储空间容量为：30G 一个
月就是：30G*30=900G=0.9T
200万网络摄像机按4M码流计算24小时存储空间容量为：51G
一个月就是：41G*30=1235.96G=1.2T
200万网络摄像机按5M码流计算24小时存储空间容量为：51G
一个月就是：51G*30=1530G=1.5T。

视频监控存储空间大小与传输带宽计算方法在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。

下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。

比特率是指每秒传送的比特(bit)数。

单位为bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反。

码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=70312.5GB≈69TB。

视频监控存储空间大小与传输带宽计算方法在数字视频监控系统设计与实际应用中，经常需要规划数字视频系统的存储空间大小及传输网络带宽，这对于整个系统的应用非常重要，而又较难规划。

在此，从原理上及应用上略做说明。

一、首先需要明确如下概念:1、分辨率分辨率表示图像的尺寸大小(或像素数量)，用于设置录像的图像尺寸。

在监控中常用的分辨率有QCIF、CIF、HD1、2CIF、DCIF、4CIF和D1这几种。

分辨率是决定位率(码率)的主要因素，不同的分辨率要采用不同的位率，它们之间的关系如图1所示。

总体而言，录像的分辨率越高，所要求的位率(码率)也越大，但并不总是如此，图1说明了不同分辨率的合理的码率选择范围。

所谓“合理的范围”指的是，如果低于这个范围，图像质量看起来会变得不可接受;如果高于这个范围，则显得没有必要，对于网络资源以及存储资源来说是一种浪费。

2、位率位率又称为“码率”。

指单位时间内，单个录像通道所产生的数据量，其单位通常是bps、Kbps或Mbps。

可以根据录像的时间与位率估算出一定时间内的录像文件大小。

位率类型又称为码率类型，共有两种——动态码率(VBR)和固定码率(CBR)。

所谓动态码率是指编码器在对图像进行压缩编码的过程中，根据图像的状况实时调整码率高低的过程，例如当图像中没有物体在移动时，编码器自动将码率调整到一个较低的值。

但当图像中开始有物体移动时，编码器又自动将码率调整到一个较高的值，并且实时根据运动的剧烈程度进行调整。

这种方式是一种图像质量不变，数据量变化的编码模式。

固定码率是指编码器在对图像进行编码的过程中，自始至终采用一个固定的码率值，不论图像情况如何变化。

这种方式是码率量不变，而图像质量变化的编码模式。

在动态码率模式下，我们在硬盘录像机上设置的位率值称为“位率上限”。

意思是我们人为设定一个编码码率变化的上限，可以低于，但不能高于。

根据这个位率值，我们可以估算出一定时间内的存储容量的上限值。

1、首先计算720P(1280×720)单幅图像照片的数据量每像素用24比特表示,则:720P图像照片的原始数据量= 1280×720×24/8/1024＝2700 KByte2、计算视频会议活动图像的数据量国内PAL活动图像就是每秒传输25帧。

数字动态图像就是由I帧/B帧/P帧构成。

其中I帧就是参考帧:可以认为就是一副真实的图像照片。

B帧与P帧可简单理解为预测帧,主要就是图像的增量变化数据,数据量一般较小。

极限情况下,25帧均为I帧,即每帧传输的图像完全不同。

则:720P活动图像的每秒传输的极限数据量= 2700 KByte×25 = 67500 KByte/s转换成网络传输Bit流= 67500×8 = 540000 Kbit/s,即528M的带宽。

在实际视频会议应用中,由于有固定场景,因此以传输增量数据为主(传输以B帧与P 帧为主),一般在10%-40% 之间,40%为变化较多的会议场景。

计算如下:增量数据在10%的情况下,原始数据量= 2700 KByte×10%×24 + 2700 KByte =9180 KByte/s = 72 Mbit/s 增量数据在20%的情况下,原始数据量= 2700 KByte×20%×24+ 2700 KByte =15660 KByte/s = 123 Mbit/s 增量数据在40%的情况下,原始数据量= 2700 KByte×40%×24+ 2700 KByte =28620 KByte/s = 224 Mbit/s3、H、264压缩比H、264最大的优势就是具有很高的数据压缩比率,在同等图像质量的条件下,H、264的压缩比就是MPEG-2的2倍以上,就是MPEG-4的1、5～2倍。

举个例子,原始文件为88GB,采用MPEG-2压缩后为3、5GB,压缩比为25∶1,而采用H、264压缩后为1、1GB,从88GB到1、1GB,H、264的压缩比达到惊人的80∶1。

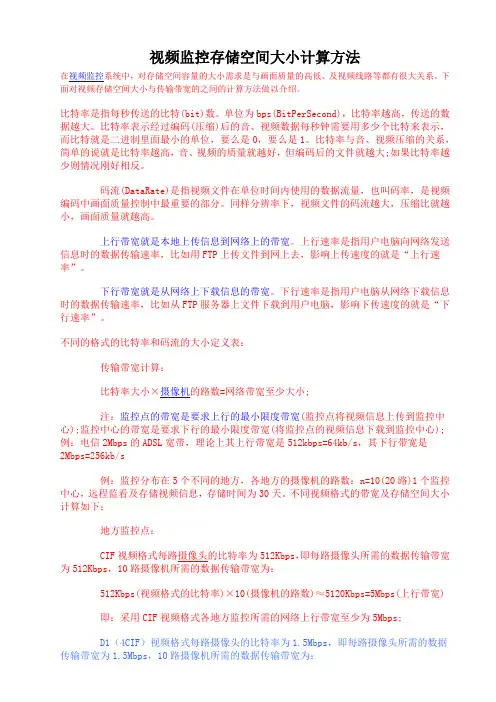

视频监控存储空间大小计算方法在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。

下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。

比特率是指每秒传送的比特(bit)数。

单位为bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反。

码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1（4CIF）视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps。

视频监控存储空间大小与传输带宽计算方法在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。

下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。

比特率是指每秒传送的比特(bit)数。

单位为bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反。

码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps 1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps 存储空间计算：码流大小(单位：kb/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=70312.5GB≈69TB例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下： 每小时录像文件大小=512×3600÷8÷1024=225MB 硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB各种分辨率下采用什么样的码流可以获得较好的图像质量， 一般的硬盘录像机都支持多种分辨率，我们一般使用CIF、DCIF、D1三种。

监控录像（视频）文件大小计算视频监控系统的前端摄像机分辨率从初的CIF，一直发展到现在的4K，存储和带宽成本不断攀升。

视频编码技术也不断发生变化，同样图像质量下，H.265的码率只有H.264的一半，说明使用H.265编码的录像文件大小为H.264的一半。

那在监控系统中怎么算视频文件的大小及录像硬盘需要容量？1.文件大小计算公式文件大小= 时长×码率÷8或者(音频码率+视频码率)÷8×时长（说明：文件大小单位为kB，码率的单位为Kb /s，时长单位为秒。

）1.1码流码流（Data Rate，也叫码率）是指视频文件在单位时间内使用的数据流量（即：每秒传送的比特数（bit）），是视频编码中画面质量控制中最重要的部分，一般我们用的单位是Kb/s或者Mb/s。

一般来说同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

码流越大，说明单位时间内取样率越大，数据流，精度就越高，处理出来的文件就越接近原始文件，图像质量越好，画质越清晰，要求播放设备的解码能力也越高。

常见的录像文件格式的码流：QCIF 256kbPS，CIF 512kbps，DCIF 768kbps，4CIF 1536KBPS，D12048kbps，720P 3096kbps，1080P 4096kbps。

1.2单个通道录像文件大小每小时单个通道录像文件大小（单位MB/小时）=码率大小×3600（1小时3600秒）÷8÷10242.分辨率视频分辨率是指视频成像产品所成图像的大小或尺寸。

常见的视像分辨率有352×288，176×144，640×480，1024×768。

在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。

目前监控行业中主要使用Qcif(176×144）、CIF(352×288）、HALF D1(704×288）、D1(704×576）等几种分辨率。

网络摄像机码流和录像存储空间计算方法
一：占用带宽换算计算公式：：
3000kbps/8(1个字节8个字位)=375 KB/S=（即375千字节每秒）=3Mb/s 5000kbps/8(1个字节8个字位)=625 KB/S=（即625千字节每秒）=6Mb/s
二：占用的硬盘空间计算公式：
公式：码率÷8×时间×天数×监控点数÷1024=存储空间（MB）
3000kbps÷8×3600秒×24小时×30天÷1024=949218.75(MB) ÷1024=926.97(G) ÷1024=0.9（T）
4000kbps÷8×3600秒×24小时×30天÷1024=1265625(MB) ÷1024=1235.96
(G) ÷1024=1.2（T）
5000kbps÷8×3600秒×24小时×30天÷1024=1582031.25(MB) ÷1024=1544.952(G) ÷1024=1.5（T）
MB→GB→TB的换算都是除以1024.
综合所述：
100万和130万网络摄像机按3M码流计算24小时存储空间容量为：30G 一个
月就是：30G*30=900G=0.9T
200万网络摄像机按4M码流计算24小时存储空间容量为：51G
一个月就是：41G*30=1235.96G=1.2T
200万网络摄像机按5M码流计算24小时存储空间容量为：51G
一个月就是：51G*30=1530G=1.5T。

CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps（视频格式的比特率）×10（摄像机的路数）≈ 5120Kbps = 5Mbps（上行带宽）即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps；D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps（视频格式的比特率）×10（摄像机的路数）= 15Mbps（上行带宽）即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P（100万像素）的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps（视频格式的比特率）×10（摄像机的路数）= 20Mbps（上行带宽）即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；1080P（200万像素）的视频格式每路摄像头的比特率为4Mbps，即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps（视频格式的比特率）×10（摄像机的路数）= 40Mbps（上行带宽）即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps；监控中心：CIF视频格式的所需带宽：512Kbps（视频格式的比特率）×50（监控点的摄像机的总路数之和）=25600Kbps = 25Mbps（下行带宽）即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps（视频格式的比特率）×50（监控点的摄像机的总路数之和）= 75Mbps（下行带宽）即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P（100万像素）的视频格式的所需带宽：2Mbps（视频格式的比特率）×50（监控点的摄像机的总路数之和） = 100Mbps（下行带宽）即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P（200万像素）的视频格式的所需带宽：4Mbps（视频格式的比特率）×50（监控点的摄像机的总路数之和） = 200Mbps（下行带宽）即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小（单位：kb/s；即：比特率÷8）×3600（单位：秒；1小时的秒数）×24（单位：小时；一天的时间长）×30（保存的天数）×50（监控点要保存摄像机录像的总数）÷0.9（磁盘格式化的损失10%空间）=所需存储空间的大小（注：存储单位换算1TB=1024GB; 1GB=1024MB; 1MB=1024KB）50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9 = 8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9 = 26367.2GB≈26TB50路存储30天的720P（100万像素）视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9 = 35156.3GB≈35TB50路存储30天的1080P（200万像素）视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9 = 70312.5GB≈69TB。

为视频监控方案选择合适的存储设备,首先需要估算存储容量需求。

根据现在主流的压缩方式计算如下：
公式:码流×时间×视频路数÷8 = N(Byte）
码流：每路视频传输码流，通常以Kbps、Mbps为单位,表示每秒比特流：如720P码流设为2048Kbps，即2Mbps
时间：每小时(多少秒)、多少天、几个月……视频路数：整个存储需要完成多少路视频数据的存储。

单位转换：8bit=1byte （bit是字位，byte是字节，一字节等于八字位)，1024KB=1MB，1024MB=1GB,1024G=1TB.(H.264压缩方式:D1清晰度,实时25帧，500M/小时/路;H.264压缩方式：HAFL D1清晰度，实时25帧，300M/小时/路;H。

264压缩方式：CIF清晰度，实时25帧,200M/小时/路;) 比如：计算720P在码流为2M情况下，1080P在码流4M情况下每小时各占用多大容量?
公式：码流×时间×视频路数÷8 = N（Byte)
720p=2Mb/S×3600×1=900M8
1080p=4Mb/S×3600×1=1800M=1。

8G 8
备注：(以单路720P高清摄像机为例子，当码率设为：2Mb/s时）单路720P每天存储容量为:(2Mb/s×3600s）/8bit×24小时×1路=21GB;单路720P 每月存储容量为：(2Mb/s×3600s）/8bit×24小时×30天×1路=648GB。

1、首先计算720P（1280×720）单幅图像照片的数据量每像素用24比特表示，则：720P图像照片的原始数据量= 1280×720×24/8/1024＝2700 KByte2、计算视频会议活动图像的数据量国内PAL活动图像是每秒传输25帧。

数字动态图像是由I帧/B帧/P帧构成。

其中I帧是参考帧：可以认为是一副真实的图像照片。

B帧和P帧可简单理解为预测帧，主要是图像的增量变化数据，数据量一般较小。

极限情况下，25帧均为I帧，即每帧传输的图像完全不同。

则：720P活动图像的每秒传输的极限数据量= 2700 KByte×25 = 67500 KByte/s转换成网络传输Bit流= 67500×8 = 540000 Kbit/s，即528M的带宽。

在实际视频会议应用中，由于有固定场景，因此以传输增量数据为主（传输以B帧和P帧为主），一般在10%-40% 之间，40%为变化较多的会议场景。

计算如下：增量数据在10%的情况下，原始数据量= 2700 KByte×10%×24 + 2700 KByte =9180 KByte/s = 72 Mbit/s增量数据在20%的情况下，原始数据量= 2700 KByte×20%×24 + 2700 KByte =15660 KByte/s = 123 Mbit/s增量数据在40%的情况下，原始数据量= 2700 KByte×40%×24 + 2700 KByte =28620 KByte/s = 224 Mbit/s3、H.264压缩比H.264最大的优势是具有很高的数据压缩比率，在同等图像质量的条件下，H.264的压缩比是MPEG-2的2倍以上，是MPEG-4的1.5～2倍。

举个例子，原始文件为88GB，采用MPEG-2压缩后为3.5GB，压缩比为25∶1，而采用H.264压缩后为1.1GB，从88GB 到1.1GB，H.264的压缩比达到惊人的80∶1。

视频监控集中存储容量计算方法公式如下：存储总容量（TB）=摄像机路数×视频带宽（Mbps）×1024（M变K）×1024（K 变B）×录像时间［3600秒（1小时）×24（1天）×天数）］÷8（bit）÷1000（B变K）÷1000（K变M）÷1000（M变G）÷1000（G变T）以1110路摄像机为例，每路数字视频流在按照MEPG-4编码方式码率2Mbps，存储7天，计算集中存储磁盘阵列所需1TB硬盘个数：存储总容量（TB）=1110×2Mbps×1024（M变K）×1024（K变B）×3600秒×24小时×7天÷8（bit）÷1000（B变K）÷1000（K变M）÷1000（M变G）÷1000（G变T）≈176T（即需176块硬盘）如果涉及RAID存储方式，再依据硬盘分配数量计算最终硬盘数量。

RAID5磁盘阵列硬盘容量计算RAID5容量计算的公式＝（硬盘数量-1）*容量三块300G硬盘算法：（3-1）*300＝600IDE硬盘实际容量都是不足的，所有生产厂家都如此，没话说。

做RAID的硬盘，除了主引导区、文件分配表，引导区要专用容量外，可能比一般硬盘要多出记录RAID信息的空间吧。

RAID0,RAID10,RAID5的实际容量如何计算？RAID0=硬盘容量*硬盘数量RAID0=G*NRAID10=硬盘容量*硬盘数量/2RAID10=G*N/2RAID5=硬盘容量*(硬盘数量-1)RAID5=G*(N-1)WW。

1、首先计算 720P（1280×720）单幅图像照片的数据量每像素用24比特表示，则：720P图像照片的原始数据量= 1280×720×24/8/1024＝2700 KByte2、计算视频会议活动图像的数据量国内PAL活动图像是每秒传输25帧。

数字动态图像是由I帧/B帧/P帧构成。

其中I帧是参考帧：可以认为是一副真实的图像照片。

B帧和P帧可简单理解为预测帧，主要是图像的增量变化数据，数据量一般较小。

极限情况下，25帧均为I帧，即每帧传输的图像完全不同。

则：720P活动图像的每秒传输的极限数据量= 2700 KByte×25 = 67500 KByte/s转换成网络传输Bit流= 67500×8 = 540000 Kbit/s，即528M的带宽。

在实际视频会议应用中，由于有固定场景，因此以传输增量数据为主（传输以B帧和P帧为主），一般在10%-40% 之间，40%为变化较多的会议场景。

计算如下：增量数据在10%的情况下，原始数据量= 2700 KByte×10%×24 + 2700 KByte =9180 KByte/s = 72 Mbit/s增量数据在20%的情况下，原始数据量= 2700 KByte×20%×24+ 2700 KByte =15660 KByte/s = 123 Mbit/s增量数据在40%的情况下，原始数据量= 2700 KByte×40%×24+ 2700 KByte =28620 KByte/s = 224 Mbit/s3、H.264压缩比H.264最大的优势是具有很高的数据压缩比率，在同等图像质量的条件下，H.264的压缩比是MPEG-2的2倍以上，是MPEG-4的1.5～2倍。

举个例子，原始文件为88GB，采用MPEG-2压缩后为3.5GB，压缩比为25∶1，而采用H.264压缩后为1.1GB，从88GB到1.1GB，H.264的压缩比达到惊人的80∶1。

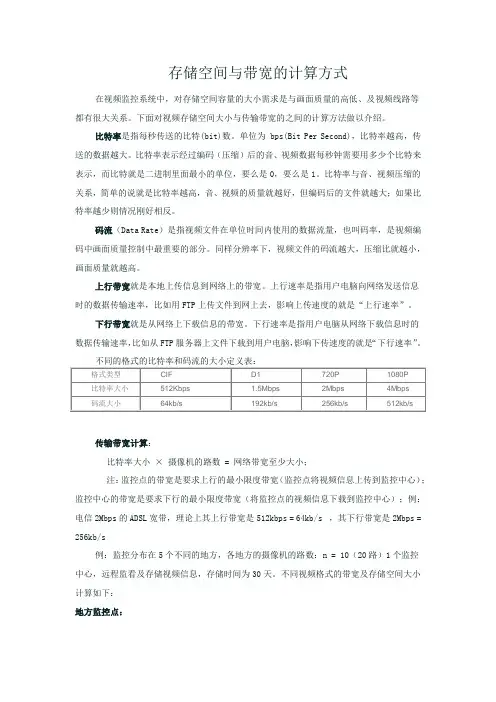

存储空间大小与传输带宽的计算方法在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系;下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍;比特率是指每秒传送的比特bit数;单位为 bpsBit Per Second,比特率越高,传送的数据越大;比特率表示经过编码压缩后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1;比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大；如果比特率越少则情况刚好相反;码流Data Rate是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分;同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高;上行带宽就是本地上传信息到网络上的带宽;上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上去,影响上传速度的就是“上行速率”;下行带宽就是从网络上下载信息的带宽;下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”;不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小× 摄像机的路数 = 网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽监控点将视频信息上传到监控中心；监控中心的带宽是要求下行的最小限度带宽将监控点的视频信息下载到监控中心；例：电信2Mbps 的ADSL宽带,理论上其上行带宽是512kbps = 64kb/s ,其下行带宽是2Mbps = 256kb/s 例：监控分布在5个不同的地方,各地方的摄像机的路数：n = 1020路1个监控中心,远程监看及存储视频信息,存储时间为30天;不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为：512Kbps视频格式的比特率×10摄像机的路数≈ 5120Kbps = 5Mbps上行带宽即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps；D1视频格式每路摄像头的比特率为,即每路摄像头所需的数据传输带宽为,10路摄像机所需的数据传输带宽为：视频格式的比特率×10摄像机的路数= 15Mbps上行带宽即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P100万像素的视频格式每路摄像头的比特率为2Mbps,即每路摄像头所需的数据传输带宽为2Mbps,10路摄像机所需的数据传输带宽为：2Mbps视频格式的比特率×10摄像机的路数= 20Mbps上行带宽即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；1080P200万像素的视频格式每路摄像头的比特率为4Mbps,即每路摄像头所需的数据传输带宽为4Mbps,10路摄像机所需的数据传输带宽为：4Mbps视频格式的比特率×10摄像机的路数= 40Mbps上行带宽即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps；监控中心：CIF视频格式的所需带宽：512Kbps视频格式的比特率×50监控点的摄像机的总路数之和=25600Kbps = 25Mbps下行带宽即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：视频格式的比特率×50监控点的摄像机的总路数之和= 75Mbps下行带宽即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P100万像素的视频格式的所需带宽：2Mbps视频格式的比特率×50监控点的摄像机的总路数之和 = 100Mbps下行带宽即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P200万像素的视频格式的所需带宽：4Mbps视频格式的比特率×50监控点的摄像机的总路数之和 = 200Mbps下行带宽即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小单位：kb/s；即：比特率÷8×3600单位：秒；1小时的秒数×24单位：小时；一天的时间长×30保存的天数×50监控点要保存摄像机录像的总数÷磁盘格式化的损失10%空间=所需存储空间的大小注：存储单位换算 1TB=1024GB; 1GB=1024MB; 1MB=1024KB 50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷ = ≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷ = ≈26TB50路存储30天的720P100万像素视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷ = ≈35TB50路存储30天的1080P200万像素视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷ = ≈69TB。

1、首先计算 720P（1280×720）单幅图像照片的数据量每像素用24比特表示，则:720P图像照片的原始数据量= 1280×720×24/8/1024＝2700 KByte2、计算视频会议活动图像的数据量国内PAL活动图像是每秒传输25帧.数字动态图像是由I帧/B帧/P帧构成。

其中I帧是参考帧:可以认为是一副真实的图像照片.B帧和P帧可简单理解为预测帧，主要是图像的增量变化数据，数据量一般较小。

极限情况下，25帧均为I帧，即每帧传输的图像完全不同。

则：720P活动图像的每秒传输的极限数据量= 2700 KByte×25 = 67500 KByte/s转换成网络传输Bit流= 67500×8 = 540000 Kbit/s，即528M的带宽。

在实际视频会议应用中，由于有固定场景，因此以传输增量数据为主（传输以B帧和P帧为主)，一般在10％—40% 之间,40％为变化较多的会议场景。

计算如下：增量数据在10%的情况下，原始数据量= 2700 KByte×10％×24+ 2700 KByte =9180 KByte/s = 72 Mbit/s增量数据在20%的情况下，原始数据量= 2700 KByte×20%×24+ 2700 KByte =15660 KByte/s = 123 Mbit/s增量数据在40%的情况下，原始数据量= 2700 KByte×40％×24+ 2700 KByte =28620 KByte/s = 224 Mbit/s3、H。

264压缩比H.264最大的优势是具有很高的数据压缩比率，在同等图像质量的条件下，H.264的压缩比是MPEG-2的2倍以上，是MPEG-4的1。

5~2倍。

举个例子，原始文件为88GB,采用MPEG-2压缩后为3.5GB，压缩比为25∶1，而采用H.264压缩后为1.1GB,从88GB到1.1GB，H。

每像素用24比特表示，则：720P图像照片的原始数据量= 1280×720×24/8/1024＝2700 KByte1、计算视频会议活动图像的数据量国内PAL活动图像是每秒传输25帧。

数字动态图像是由I帧/B帧/P帧构成。

其中I帧是参考帧：可以认为是一副真实的图像照片。

B帧和P帧可简单理解为预测帧，主要是图像的增量变化数据，数据量一般较小。

极限情况下，25帧均为I帧，即每帧传输的图像完全不同。

则：720P活动图像的每秒传输的极限数据量= 2700 KByte×25 = 67500 KByte/s转换成网络传输Bit流= 67500×8 = 540000 Kbit/s，即528M的带宽。

在实际视频会议应用中，由于有固定场景，因此以传输增量数据为主（传输以B帧和P帧为主），一般在10%-40% 之间，40%为变化较多的会议场景。

计算如下：增量数据在10%的情况下，原始数据量= 2700 KByte×10%×24 + 2700 KByte =9180 KByte/s = 72 Mbit/s增量数据在20%的情况下，原始数据量= 2700 KByte×20%×24+ 2700 KByte =15660 KByte/s = 123 Mbit/s增量数据在40%的情况下，原始数据量= 2700 KByte×40%×24+ 2700 KByte =28620 KByte/s = 224 Mbit/s2、压缩比最大的优势是具有很高的数据压缩比率，在同等图像质量的条件下，的压缩比是MPEG-2的2倍以上，是MPEG-4的～2倍。

举个例子，原始文件为88GB，采用MPEG-2压缩后为，压缩比为25∶1，而采用压缩后为，从88GB到，的压缩比达到惊人的80∶1。

3、采用压缩后的净荷数据量视频会议中都对原始码流进行编解码压缩。
