关于如何计算视频监控录像存储空间

视频存储硬盘容量计算
视频存储容量的计算公式如下:
容量 = 码流/8 ×视频路数×监控天数× 24小时× 3600秒
注：码流是以Mbps或Kbps为单位，码流除以8是把码流从bit转换为byte，结果相应的是MB或KB。

按计算公式，以一个中小规模的例子计算：
500路监控路数，2Mbps D1格式，数据存储30天，需要的存储容量：
2Mbps/8 × 500路× 30天× 24小时× 3600秒/1024/1024 ≈ 300TB
存储空间单位换算：1TB = 1024GB = 1024 × 1024MB = 1024 × 1024 × 1024KB = 1，073,741，824Byte 硬盘容量单位换算：1TB = 1000GB = 1000 × 1000MB = 1000 × 1000 × 1000KB = 1,000，000,000Byte
基本的算法是：【码率】(kbps)=【文件大小(字节）】X8/【时间（秒）】/1024
码流(Data Rate）是指视频文件在单位时间内使用的数据流量,也叫码率，是他是视频编码中画面质量控制中最重要的部分.同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

所以应该是一样的，只是称谓不同。

视频存储容量的计算 The document was finally revised on 2021
视频存储总容量的计算
视频存储容量的计算公式如下：
容量 = 码流/8 ×视频路数×监控天数× 24小时× 3600秒
注：码流是以Mbps或Kbps为单位，码流除以8是把码流从bit转换为byte，结果相应的是MB或KB。

按计算公式，以一个中小规模的例子计算：
500路监控路数，2Mbps D1格式，数据存储30天，需要的存储容量：
2Mbps/8 × 500路× 30天× 24小时× 3600秒/1024/1024 ≈ 300TB
存储空间单位换算：1TB = 1024GB = 1024 × 1024MB = 1024 × 1024 × 1024KB = 1,073,741,824Byte 硬盘容量单位换算：1TB = 1000GB = 1000 × 1000MB = 1000 × 1000 × 1000KB = 1,000,000,000Byte
基本的算法是：【码率】(kbps)=【文件大小()】X8/【时间(秒)】/1024
码流（Data Rate）是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

所以应该是一样的,只是称谓不同。

视频监控录像占用硬盘容量计算方法如何计算硬盘能存多长时间的监控视频，如何计算一个摄像级一天占用多少的存储量？现总结网上资料，做出以下言简意赅的总结：1、IPC码流摄像机的码流即监控视频流的带宽，分为主码流和子码流，主码流用来存储，子码流一般用来预览(所以录像回放时大家看到的视频质量要高于预览时看到的)。

在不同分辨率/帧率以及画面效果时码率大小有所差异。

由于编码压缩算法的不同，H.264和H.265码流不同。

目前主流编码为H.265，相比H.264可节省将近一半的传输带宽和存储占用量。

2、硬盘容量硬盘容量，即硬盘的存储空间大小，一般有1T/2T/3T/4T/6T，1T=1024G，1G=1024M。

需要注意的是，硬盘实际可用于存储视频的容量为总容量的90%，即容量系数为0.9，为什么呢？因为：硬盘厂家的标准是十进制，因此 1G=1000MB=1000000K，而系统的采用的是二进制，所以1G=1024MB=1048576KB3、监控通道数需要录像的监控摄像机数量，如果说20个摄像机需要保存录像，则为20路。

4、计算方法：录像存储大小=主码流(M)÷8×3600(秒)×24(小时)×监控通道数×录像天数假设某项目的高清头是H.265格式1080P(主码流约2.3M)的，50路，存储90天，那么计算公式如下：2.3(主码流)÷8×3600(秒)×24(小时)×50(监控通道)×90(录像天)≈111780000MB换算为T则为：111780000÷1024÷1024≈106.6T，按硬盘实际容量90%则为：106.6÷0.9=118.44T，即您需要总共118.44T的硬盘才可以满足存储需求，那么取个整就按120T准备吧。

注：主码流÷8，我们所说的监控码流是以比特(bit)为单位。

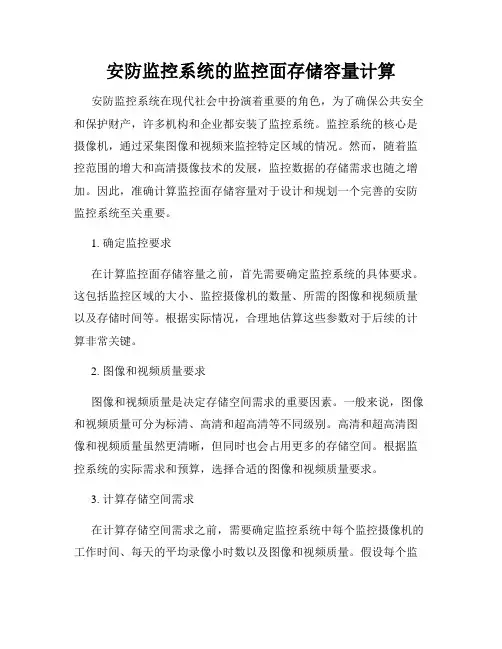

安防监控系统的监控面存储容量计算安防监控系统在现代社会中扮演着重要的角色，为了确保公共安全和保护财产，许多机构和企业都安装了监控系统。

监控系统的核心是摄像机，通过采集图像和视频来监控特定区域的情况。

然而，随着监控范围的增大和高清摄像技术的发展，监控数据的存储需求也随之增加。

因此，准确计算监控面存储容量对于设计和规划一个完善的安防监控系统至关重要。

1. 确定监控要求在计算监控面存储容量之前，首先需要确定监控系统的具体要求。

这包括监控区域的大小、监控摄像机的数量、所需的图像和视频质量以及存储时间等。

根据实际情况，合理地估算这些参数对于后续的计算非常关键。

2. 图像和视频质量要求图像和视频质量是决定存储空间需求的重要因素。

一般来说，图像和视频质量可分为标清、高清和超高清等不同级别。

高清和超高清图像和视频质量虽然更清晰，但同时也会占用更多的存储空间。

根据监控系统的实际需求和预算，选择合适的图像和视频质量要求。

3. 计算存储空间需求在计算存储空间需求之前，需要确定监控系统中每个监控摄像机的工作时间、每天的平均录像小时数以及图像和视频质量。

假设每个监控摄像机每天工作时间为N小时，每天录像X小时，图像和视频质量为Y。

拍摄图像的大小取决于图像质量。

对于标清图像，大小通常为1-2MB，高清图像为2-4MB，超高清图像为4-8MB。

假设每个图像大小为Z。

每小时的摄像机拍摄数目为N/X张图像。

因此，每小时的存储需求为(N/X) * Z MB。

每天的存储需求为每小时存储需求 * X小时。

根据每天存储需求的计算公式，可以得出每周、每月和每年的存储需求。

4. 存储设备选择根据计算得出的存储需求，选择适当的存储设备非常重要。

常见的存储设备包括硬盘、网络存储和云存储等。

根据实际需求和预算，选择合适的存储设备，并确保其能够满足监控系统的存储要求。

5. 存储策略和备份除了计算监控面存储容量，同样需要考虑存储策略和数据备份。

存储策略涉及存储设备的管理和维护，包括数据的定期清除、存储设备的性能监测和故障处理等。

监控录像（视频）文件大小计算视频监控系统的前端摄像机分辨率从初的CIF，一直发展到现在的4K，存储和带宽成本不断攀升。

视频编码技术也不断发生变化，同样图像质量下，H.265的码率只有H.264的一半，说明使用H.265编码的录像文件大小为H.264的一半。

那在监控系统中怎么算视频文件的大小及录像硬盘需要容量？1.文件大小计算公式文件大小= 时长×码率÷8或者(音频码率+视频码率)÷8×时长（说明：文件大小单位为kB，码率的单位为Kb /s，时长单位为秒。

）1.1码流码流（Data Rate，也叫码率）是指视频文件在单位时间内使用的数据流量（即：每秒传送的比特数（bit）），是视频编码中画面质量控制中最重要的部分，一般我们用的单位是Kb/s或者Mb/s。

一般来说同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

码流越大，说明单位时间内取样率越大，数据流，精度就越高，处理出来的文件就越接近原始文件，图像质量越好，画质越清晰，要求播放设备的解码能力也越高。

常见的录像文件格式的码流：QCIF 256kbPS，CIF 512kbps，DCIF 768kbps，4CIF 1536KBPS，D12048kbps，720P 3096kbps，1080P 4096kbps。

1.2单个通道录像文件大小每小时单个通道录像文件大小（单位MB/小时）=码率大小×3600（1小时3600秒）÷8÷10242.分辨率视频分辨率是指视频成像产品所成图像的大小或尺寸。

常见的视像分辨率有352×288，176×144，640×480，1024×768。

在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。

目前监控行业中主要使用Qcif(176×144）、CIF(352×288）、HALF D1(704×288）、D1(704×576）等几种分辨率。

视频监控中所需带宽及存储容量的计算方法一、比特率、字节、码流(码率)、帧率及分辨率比特=bit=b,字节=Byte=B,比特率（每秒传送的比特(bit)数）=bps=b/s码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图象等。

我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。

每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。

高的帧率可以得到更流畅、更逼真的动画。

每秒钟帧数 (fps) 愈多，所显示的动作就会愈流畅。

码流概念码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。

常见的视像分辨率有352×288，176×144，640×480，1024×768。

在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。

服务商带宽常识1、电信、铁通、长宽、广电、网通等2、不对称宽带：2Mbps=2Mb/s=256KB/s(实际80KB/s----220KB/s)，4Mbps=4Mb/s=512KB/S(实际200KB/s----440KB/s)，10Mbps=10Mb/s=1.25MB/s(实际500KB/s----1024KB/s)，上行带宽都是512kbps=512kb/s1Byte=8bit1B/s=8b/s1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB3、交换机上端口带宽：10Mbps/100Mbps/1000Mbps二、监控所需带宽的计算比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

视频监控录像的存储算法在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。

比特率是指每秒传送的比特(bit)数。

单位为bps(BitPerSecond)，比特率越高，传送的数据越大。

比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。

比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反。

码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

上行带宽就是本地上传信息到网络上的带宽。

上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。

下行带宽就是从网络上下载信息的带宽。

下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。

不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。

不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps;监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=70312.5GB≈69TB。

视频图像存储采用中心存储结构，各监控点上传视频图像、报警、语音、备份存储相结合，按部门需求分别存储。

监控点录像格式及存储时间：新建高清视频图像采用300万像素4M 码流存储，布署在管控中心。

根据视频存储格式及保存时间，计算所需的存储容量。

计算方法：
第一步：根据式（1）计算每路视频每小时所需要的存储容量i q , 单位MByte 。

102436008÷⨯÷=i i d q （1）
其中：i d － 码率，单位Kbit/s
第二步：确定录像时间要求后，根据式（2）计算单个通道所需要的存储容量i m ，单位MByte 。

i m = i q ×i h ×i D （2）
其中：i h － 每天录像时间（小时）
i D － 需要保存录像的天数
第三步：根据式（3）计算全部路数视频定时录像时所需总容量（累加）T q 。

∑==c i i
T m q 1 （3）
其中：c — 视频监控的通道总数。

（磁盘格式化的损失10%空间）
根据以上计算方法，算得本方案所需存储空间为：
容量为：（((i q /8)×3600)/1024×24×天数×路数）/0.9
(注：存储单位换算1TB=1024GB ；1GB=1024MB ；1MB=1024KB)。

为视频监控方案选择合适的存储设备,首先需要估算存储容量需求。

根据现在主流的压缩方式计算如下：
公式:码流×时间×视频路数÷8 = N(Byte）
码流：每路视频传输码流，通常以Kbps、Mbps为单位,表示每秒比特流：如720P码流设为2048Kbps，即2Mbps
时间：每小时(多少秒)、多少天、几个月……视频路数：整个存储需要完成多少路视频数据的存储。

单位转换：8bit=1byte （bit是字位，byte是字节，一字节等于八字位)，1024KB=1MB，1024MB=1GB,1024G=1TB.(H.264压缩方式:D1清晰度,实时25帧，500M/小时/路;H.264压缩方式：HAFL D1清晰度，实时25帧，300M/小时/路;H。

264压缩方式：CIF清晰度，实时25帧,200M/小时/路;) 比如：计算720P在码流为2M情况下，1080P在码流4M情况下每小时各占用多大容量?
公式：码流×时间×视频路数÷8 = N（Byte)
720p=2Mb/S×3600×1=900M8
1080p=4Mb/S×3600×1=1800M=1。

8G 8
备注：(以单路720P高清摄像机为例子，当码率设为：2Mb/s时）单路720P每天存储容量为:(2Mb/s×3600s）/8bit×24小时×1路=21GB;单路720P 每月存储容量为：(2Mb/s×3600s）/8bit×24小时×30天×1路=648GB。
