最新6 短路电流计算答案依据汇总

  • 格式：doc
  • 大小：316.50 KB
  • 文档页数：25

6短路电流计算答案依据习题集中国电力出版社 2008（解答中的书籍均引自考试大纲规定的标准或规范）6 短路电流计算一、单选题1.C依据 DL/T 5222-2005 导体和电器选择设计技术规定 5.0.42.没答案依据 GB/T 50062-2008 2.0.4 应为”不利正常运行方式和不利故障类型”3. B依据 DL/T 5222-2005 导体和电器选择设计技术规定附录F.1.6依据《钢铁企业电力设计手册（上册）》P208页，第4.4.1条第（8）项4.A依据依据工业与民用配电设计手册 P1265.B依据工业与民用配电设计手册 P1266. D依据《工业与民用配电设计手册》P127。

7. B依据《工业与民用配电设计手册》P207。

依据《工业与民用配电设计手册》P133。

9.C依据《工业与民用配电设计手册》P124,P125。

10. B依据《工业与民用配电设计手册》P133。

11. D依据《工业与民用配电设计手册》P124倒数第3行。

由手册三版P124的图4-1a可以看出，短路时的周期分量峰值为1.414I",所以I"为短路交流周期分量的有效值。

或依据钢铁手册上册P177.12. D依据《工业与民用配电设计手册》P152公式（4-36）。

13.C依据《工业与民用配电设计手册》第三版 P150页最上面第一行。

14. B依据钢铁手册上册P17815. D依据《工业与民用配电设计手册》第三版 P134页第8行。

16. A依据《工业与民用配电设计手册》第三版 P150页3)。

依据《工业与民用配电设计手册》150页， 4) 计算过程见习题集答案18. A依据《工业与民用配电设计手册》P128 表4-2 19. C依据《工业与民用配电设计手册》P128 表4-2 20. D依据《工业与民用配电设计手册》P128 表4-2 21.C依据：工配电手册表4-2，P12822.B依据：工配电手册表4-2，P12823.A依据：工配电手册表4-2，P12824.B依据：工配电手册表4-2，P12825.C依据：工配电手册表4-2，P12826. A依据《工业与民用配电设计手册》P128表4-2依据《工业与民用配电设计手册》P128表4-228. A依据《工业与民用配电设计手册》P128表4-229. B依据《工业与民用配电设计手册》P128表4-230. C依据《工业与民用配电设计手册》P154(4-47)31.A依据工业手册三版P154一高压侧系统阻抗Xs＝0.995Zs＝0.995*0.8＝0.796 32.D本题有个错字，应该是求电阻有名值。

依据工业手册三版P154一高压侧系统阻抗Xs＝0.995Zs、Rs＝0.1Xs＝0.1*0.995*0.8＝0.0833.A依据工业手册三版P128表4-2。

变压器电阻有名值公式34.B依据工业手册三版P128表4-2。

变压器阻抗有名值公式35.C依据1：工业手册三版P128表4-2。

变压器阻抗有名值公式依据2：工业手册三版P154一高压侧系统阻抗Xs＝0.995Zs＝0.995*6＝5.97 36.B依据R L=R’*L=0.322*50=16.137.A依据钢铁手册上册P230 （4-54）。

38.C依据工业手册三版P152（4-36）。

39.D依据工业手册三版P132，R>∑X 31应计入电阻值，及P134（4-13），Z X ⇒∑，22X R Z +=，此依据为钢铁手册上册P177 右边倒数第十行开始。

Ij 可以查表4-1。

40.C依据工业手册三版P134（4-13），Ij 可以查表4-1。

41. B依据工业与民用配电设计手册第361页表7-30。

把低压侧电流转换到高压侧I2K3=I22K3/nt=32/(10.5/0.4)=1.22KA42. A依据工业与民用配电设计手册第361页表7-30。

把低压侧电流转换到高压侧I2K2=2I22K2/（跟3nt ）=2*27.7/(根3*10.5/0.4)=1.22KA43. D依据工业与民用配电设计手册第361页表7-30。

把低压侧电流转换到高压侧I2K1=I22K1/（跟3nt ）=22/(根3*10.5/0.4)=0.48KA44. C依据工业与民用配电设计手册第360页表7-29。

把低压侧电流转换到高压侧I2K3=I22K3/（nT ）=16.62/(10.5/0.4)=0.633KA45 D依据工业与民用配电设计手册第360页表7-29。

把低压侧电流转换到高压侧I2K2=I22K2/nt=14.4/(10.5/0.4)=0.549KA依据《工业与民用配电设计手册》 360页表7-2947. A依据《电力工程电气设计手册（一次部分）》 128页公式4-1548. C依据《电力工程电气设计手册（一次部分）》 128页（五）多支路星形网络化简二、多选题1 .ABD依据《工业与民用配电设计手册第三版》P133与本题最相符，相关还有《钢铁企业电气设计手册》P208,《DL 5222-2005 导体和电器选择设计技术规定》F.1及《电力工程电气设计手册》P119，其中F.1与电册P119陈述完全相同。

2 .ACD依据《工业与民用配电设计手册第三版》P162与本题最相符3 .ABC依据《钢铁企业电气设计手册》P177及〈指导书〉P2054 .ACD依据〈指导书〉P205有讲述，及《工业与民用配电设计手册第三版》P124没有明确原文，靠理解5 .AB依据〈指导书〉P205有讲述，及《工业与民用配电设计手册第三版》P124没有明确原文，靠理解依据工业与民用配电设计手册 P1347.CD依据工业与民用配电设计手册 P1508.BC依据工业与民用配电设计手册 P1519.ABD依据电力工程电气设计手册一次部分 P129或依据钢铁手册上册P189 4.2.4.6 A10.AC依据工业与民用配电设计手册 P12711. AB依据指导书P208页，表6-1-1下面第二段话或《工业与民用配电设计手册》P127表4-1下面第二段话12. ACD依据电力工程电气设计手册一次部分 P12013.ABCD依据《工业与民用配电设计手册》P126 2,314.AB依据电力工程电气设计手册一次部分 P147（4-45）或依据钢铁手册上册P543 左边第一个公式或依据《工业与民用配电设计手册》P210依据《工业与民用配电设计手册》P208 第二，三行。

16. BC依据复习指导书227页倒数12行，228页倒数12行配电设计手册162页倒数第2行163页倒数第六行17. AC依据工业和民用配电手册P361 表7-30，C相两相短路相别改为两相短路相中相序。

18. BC依据工业和民用配电手册P361 表7-30。

19. BC依据工业和民用配电手册P360 表7-29。

20.AD依据工业和民用配电手册P360 表7-29。

21.C D配电手册P123 二及P152 七（3）22.BDB选项:电力一次 P154 右六(2 )D选项：一次侧没有零序电流，在电机学课本上找到的23.ABC依据工业和民用配电手册 P20624.BCD没找到出处令Z1=R1+jX1,Z2=R2+jX2 则等效线路阻抗 Z3=Z1*Z2 / (Z1+Z2)=RΣ+XΣ配电手册P127（4-9）26 .AC依据配电手册163页，配电手册134页第八行27.AC依据配电手册150页28.BC依据配电手册150页29.ABD依据规范DL/T5222-2005 5.0.630.AC依据配电手册134页4-1331. B，D依据配电手册134页4-1532. BC钢铁手册上217页 4.4.5.2一、案例题1.依据及解答过程：(1)C依据电力工程电气设计手册一次部分P255（2）D依据《工业与民用配电设计手册》（第三版）P131（4-11）（3）B依据《工业与民用配电设计手册》（第三版）P128表4-2 (4) A依据《工业与民用配电设计手册》第三版 128页表4-2 134页式4-13X*S=Sj/S’’s=100/1500=0.07I*k=X*S+X1*+X2*=0.07+0.44-0.02=0.49I’’k=Ij/ I*k=100/1.732/37/0.49=3.2kA(5) D依据《工业与民用配电设计手册》第三版 134页式4-13I*k= X*S +X1*+X3*=0.07+0.44+0.28=0.79I’’k=Ij/ I*k=100/1.732/10.5/0.79=6.96kA2. 依据及解答过程： (1) B依据《工业与民用配电设计手册》P128，表4-2中2 4UjX SjXL 2*==0.4*40*1152100=0.121Sr Sj Uk XT*100%*==333.05.31100*1005.10= 454.0333.0121.0**1*=+=+=∑X XXT L(2) A依据《工业与民用配电设计手册》P134式4-13及P126式4-5186.20454.03.6*31003**"====XUjXICCkSjIj，此式中∑=X Xc1**(3) D依据《工业与民用配电设计手册》P128，表4-2中3 4164.1100*3.0*36*1004*3*100%3.622*===UjxXSjIrUr KKUjXSjX L2*==0.08*0.5*3.62100=0.101719.1101.0164.1454.0**1*2*=++=+=+∑X XX XK L根据所给选项，选择D=1.718(4) C依据《工业与民用配电设计手册》P134式4-13及P126式4-5334.5718.13.6*31003**"====XUjXICCkSjIj此式中∑=X X c 2**根据所给选项，选择C=5.33KA (5) B依据《工业与民用配电设计手册》P134式4-1421.58718.11002**====∑XXSSjSjCk此式中∑=X X c 2** 根据所给选项，选择B=58.21MVA3.依据及解答过程：（1）C依据手册三版P128 表4-2内公式系统电抗有名值：Xs 01152''2=∞÷=÷=sj S U Ω 架空线电抗有名值：1640*4.0===xl X l ，这个值是115kV 的值，折合到k1点电压6.3kV 的值2221221153.6*16==j j lL U U X X ＝0.048Ω 变压器电抗有名值：1323.05.313.61005.10100%22=⨯=⨯=r r k T S U u X ΩK 1点的综合电抗有名值为＝Xs+L X +T X ＝0+0.048+0.1323＝0.1803 （2）B依据手册三版P 134 式4-15kA kV X U I C av K 17.20)1803.0*732.1/(3.6)3/(''=Ω==（3）A依据手册三版P128 表4-2内公式 电抗器电抗有名值：Ω=⨯⨯=⨯=462.03.030.610043100%r r k k I U x X 电缆电抗有名值：Ω===04.05.0*08.02xl X L ，由于电缆所在段电压即为基准电压，所以不用在折算。

合集下载

短路电流的计算

短路电流的计算



3Uc
Ij
X


Sj
X

例 某供电系统如图所示。已知电力系统出口断路器为SN10-10Ⅱ型。试求工
厂变电所高压10kV母线上k -1点和低压 380V母线上 k -2点的三相短路电流和
短路容量。（ x0 0.35 / km）
解： (1). 确定基准值
取 Sj 100MVA，U j1 Uc1 10.5kV，U j2 Uc2 0.4kV
按标幺值法进行短路计算时，一般是先选定基准容量Sj 和基准电压Uj 。
基准容量，工程设计中通常取Sj =100 MVA。
基准电压，通常取短路点处的短路计算电压，即取Uj =Uc 。
基准容量，工程设计中通常取Sj =100 MVA。
基准电压，通常取短路点处的短路计算电压，即取Uj =Uc 。
选定了基准容量Sj和基准电压Uj以后，
由于短路后线路的保护装置很快动作，切除短路故障，所 以短路电流通过导体的时间不会很长，一般不超过2～3s。因 此在短路过程中，可不考虑导体向周围介质的散热，即近似 地认为导体在短路时间内产生的热量，全部用来使导体温度 升高。
θL ：导体在正常负荷时的温度 t1： 发生短路的时刻
t2 ：保护装置动作，切除短路故障
4 短路电流的计算
4.1 概述
4.1.1 短路及其原因、后果
短路：指供电系统中不同电位的导电部分（各相导体、地线 等）之间发生的低阻性短接。
主要原因：电气设备载流部分的绝缘损坏， 其次是人员误操作、鸟兽危害等。
短路后果： ➢ 短路电流产生的热量，使导体温度急剧上升，会使绝缘 损坏； ➢ 短路电流产生的电动力，会使设备载流部分变形或损坏； ➢ 短路会使系统电压骤降，影响系统其他设备的正常运行； ➢ 严重的短路会影响系统的稳定性； ➢ 短路还会造成停电； ➢ 不对称短路的短路电流会对通信和电子设备等产生电磁 干扰等。
短路电流的计算

短路电流的计算

短路电流的计算短路电流的计算（⼀）近端短路和远端短路当我考基础时看到短路电流这个词的时候，我有⼀种很莫名其妙的感觉，不是因为电流两个字，⽽是因为短路两个字。

在我的印象中，短路肯定会产⽣⾮常⼤⾮常⼤的电流，可是到底有多⼤呢？我感觉要求⼯作电流那是很简单的事情，但是要求短路的电流，那就⽆从下⼿了。

所以我就想到这样⼀件事情，我上初中的时候喜欢⽤铜丝短路⼲电池的两端。

我想，⼲电池的电压是1.5v，短路的时候电阻是接近于0，如果根据欧姆定律，那么将产⽣⾮常⼤⾮常⼤的电流，根据P=I*I*R在这根线上会产⽣⾮常⾮常⼤的功率，发出⾮常⾮常⼤的热量，可是为什么我的双⼿还能捏住电池呢？难道是欧姆定律出错了？后来到了中专上了电⼦线路的课，我才知道我那么计算是错误的，因为我把电池看成是既没有内阻，⽽且还恒压的电源了，可是它不是。

看来不是欧姆定律出错了，⽽是我井底观天了。

照这么说，短路电流还是能⽤欧姆定律来求的，的确是这样。

⽽欧姆定律应该是最简单不过的了，电流=电压/电阻，I=U/R，于是我们就从这个公式开始短路电流之旅。

为了简单的理解短路电流，我们不妨先从⼀个最最简单的电路开始，在这个图中，有⼀个电源（⽤红框表⽰），R1表⽰这个电源的内阻，当靠近电池的两端短路的时候，这个电池的端电压还能保持不变吗？当然不能，根据欧姆定律我们很容易得到⼀个结论，那就是这个电压⼤部分都降在内阻上了，电池对外的电压已经很低了。

那么短路电流也就不能再⽤电池的端电压除以短路电阻了。

我们再看这⼀个图，这个图中多了⼀个电阻R2，这个电阻表⽰的含义是除电源内阻外传输线路的电阻。

在加⼊传输线路电阻的时候，如果发⽣短路，这个电池的端电压还能保持不变吗？只能回答不知道，因为电池的端电压也就变成在R2电阻上的压降了，这要看R2的值和R1的值谁⼤谁⼩，如果R2的值还是很⼩，那么就和第⼀种短路差别不⼤，如果R2的值很⼤，那么对电池的端电压的变化影响会⾮常⼩。

我们假设R1=1欧，R2=3欧，理想电池的电压为4V。

《短路电流计算》课件

《短路电流计算》课件


叠加原理法
总结词
基于叠加原理，将电路中的多个电源分别短路，然后求和得到总短路电流。
详细描述
叠加原理法适用于具有多个电源的复杂电路。通过将每个电源单独短路，然后 求和各电源产生的短路电流，得到总短路电流。该方法精度较高，但计算过程 较复杂，适用于较复杂的电路分析。
节点电压法
总结词
通过求解节点电压方程，计算短路电流。
详细描述
节点电压法是一种基于电路网络的方法，通过建立节点电压方程并求解，得到各 支路的电流值，从而得到短路电流。该方法精度高，适用于大型电路网络的短路 电流计算。
ቤተ መጻሕፍቲ ባይዱ 相量图法
总结词
通过建立相量图，分析各元件的相位关系，计算短路电流。
详细描述
相量图法是一种基于相量分析的方法，通过建立电路的相量图，分析各元件之间的相位关系，从而得到短路电流 的大小和方向。该方法直观易懂，适用于交流电路的短路电流计算。
04
短路电流计算实例
单相短路电流计算实例
总结词
单相短路是最常见的短路类型，计算 单相短路电流需要考虑电源电压、阻 抗和相位角等因素。
详细描述
单相短路电流计算需要考虑电源电压 的有效值和最大值，以及输电线路的 阻抗和相位角。根据欧姆定律和相量 法，可以计算出单相短路电流的大小 和方向。
两相短路电流计算实例
总结词
两相短路是一种较为严重的故障情况， 计算两相短路电流需要考虑两相之间的 相位角和阻抗。
VS
详细描述
两相短路电流计算需要考虑两相之间的相 位角和阻抗，以及电源电压的有效值和最 大值。根据欧姆定律和相量法，可以计算 出两相短路电流的大小和方向。
三相短路电流计算实例
总结词
三相短路是最严重的故障情况，计算三相短路电流需要考虑三相之间的相位角和阻抗。
最大短路电流的计算

最大短路电流的计算

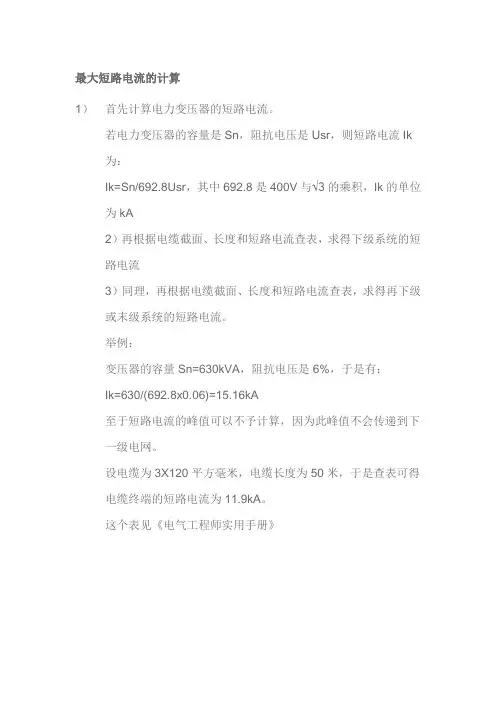

最大短路电流的计算1）首先计算电力变压器的短路电流。

若电力变压器的容量是Sn，阻抗电压是Usr，则短路电流Ik为：Ik=Sn/692.8Usr，其中692.8是400V与√3的乘积，Ik的单位为kA2）再根据电缆截面、长度和短路电流查表，求得下级系统的短路电流3）同理，再根据电缆截面、长度和短路电流查表，求得再下级或末级系统的短路电流。

举例：变压器的容量Sn=630kVA，阻抗电压是6%，于是有：Ik=630/(692.8x0.06)=15.16kA至于短路电流的峰值可以不予计算，因为此峰值不会传递到下一级电网。

设电缆为3X120平方毫米，电缆长度为50米，于是查表可得电缆终端的短路电流为11.9kA。

这个表见《电气工程师实用手册》【1】系统电抗的计算系统电抗，百兆为一。

容量增减，电抗反比。

100除系统容量例：基准容量100MVA。

当系统容量为100MVA时，系统的电抗为XS*=100/100＝1当系统容量为200MVA时，系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时，系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部门提供。

当不能得到时，可将供电电源出线开关的开断容量作为系统容量。

如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA。

则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144。

【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量。

例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5，7，4.5 实际上就是变压器短路电抗的％数。

不同电压等级有不同的值。
