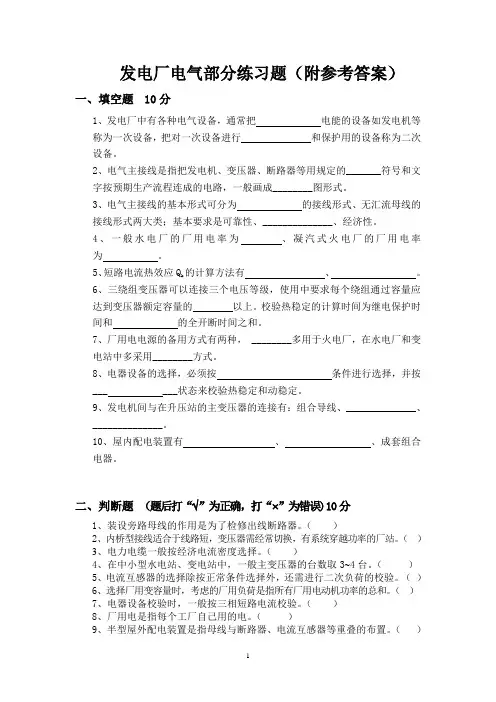

发电厂电气部分练习题（附参考答案）、填空题10分1、发电厂中有各种电气设备，通常把电能的设备如发电机等称为一次设备，把对一次设备进行和保护用的设备称为二次设备。
2、电气主接线是指把发电机、变压器、断路器等用规定的符号和文字按预期生产流程连成的电路，一般画成一图形式。
3、电气主接线的基本形式可分为的接线形式、无汇流母线的接线形式两大类；基本要求是可靠性、________ 、经济性。
4、一般水电厂的厂用电率为、凝汽式火电厂的厂用电率为。
5、短路电流热效应Qk的计算方法有、。
6、三绕组变压器可以连接三个电压等级，使用中要求每个绕组通过容量应达到变压器额定容量的以上。
校验热稳定的计算时间为继电保护时间和的全开断时间之和。
7、厂用电电源的备用方式有两种，_ 多用于火电厂，在水电厂和变电站中多采用____ 方式。
8、电器设备的选择，必须按条件进行选择，并按_________ 状态来校验热稳定和动稳定。
9、发电机间与在升压站的主变压器的连接有：组合导线、、10、屋内配电装置有、、成套组合电器。
、判断题（题后打“”为正确，打“”为错误）10分1、装设旁路母线的作用是为了检修出线断路器。
（）2、内桥型接线适合于线路短，变压器需经常切换，有系统穿越功率的厂站。
（）3、电力电缆一般按经济电流密度选择。
（）4、在中小型水电站、变电站中，一般主变压器的台数取3 4台。
（）5、电流互感器的选择除按正常条件选择外，还需进行二次负荷的校验。
（）6、选择厂用变容量时，考虑的厂用负荷是指所有厂用电动机功率的总和。
（）7、电器设备校验时，一般按三相短路电流校验。
（）8、厂用电是指每个工厂自己用的电。
（）9、半型屋外配电装置是指母线与断路器、电流互感器等重叠的布置。
（）10、电弧熄灭的条件是系统电源恢复电压小于弧隙介质强度。
（）三、单项选择题10分1、下列设备中，不是一次设备。
A、电流保护装置C、避雷器B、发电机D、断路器2、某变电所220千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置。
前面的部分是概念部分的答案，后面的部分是计算题部分的答案！两部分是分开的！第一章发电、变电和输电的电气部分2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？答：通常把生产、变换、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
其中对一次设备和系统运行状态进行测量、监视和保护的设备称为二次设备。
如仪用互感器、测量表计，继电保护及自动装置等。
其主要功能是起停机组，调整负荷和，切换设备和线路，监视主要设备的运行状态。
2-2 简述300MW发电机组电气接线的特点及主要设备功能。
答：1）发电机与变压器的连接采用发电机—变压器单元接线；2）在主变压器低压侧引接一台高压厂用变压器，供给厂用电；3）在发电机出口侧，通过高压熔断器接有三组电压互感器和一组避雷器；4）在发电机出口侧和中性点侧，每组装有电流互感器4个；5）发电机中性点接有中性点接地变压器；6）高压厂用变压器高压侧，每组装有电流互感器4个。
其主要设备如下：电抗器：限制短路电流；电流互感器：用来变换电流的特种变压器；电压互感器：将高压转换成低压，供各种设备和仪表用，高压熔断器：进行短路保护；中性点接地变压器：用来限制电容电流。
2-3 简述600MW发电机组电气接线的特点及主要设备功能。
2-4 影响输电电压等级发展因素有哪些？答：1）长距离输送电能；2）大容量输送电能；3）节省基建投资和运行费用；4）电力系统互联。
2-5 简述交流500kV变电站主接线形式及其特点。
答：目前，我国500kV变电所的主接线一般采用双母线四分段带专用旁路母线和3/2台断路器两种接线方式。
其中3/2台断路器接线具有以下特点：任一母线检修或故障，均不致停电；任一断路器检修也不引起停电；甚至在两组母线同时故障（或一组母线检修另一组母线故障）的极端条件下，功率均能继续输送。
一串中任何一台断路器退出或检修时，这种运行方式称为不完整串运行，此时仍不影响任何一个元件的运行。
发电厂电气部分计算题及答案第一篇：发电厂电气部分计算题及答案计算题1、有一条10kV电力电缆长1.5km，当首、末端及中点分别发生单相接地故障时，答案：均为1.5A。
2、某35kV电力系统如图所示，图中圆圈为变电所，数字为有电联系的架空线路的公里数。
当A点发生单相接地故障时，接地电流约为多少安培？而在B点发生单相接地故障时，接地电流约为多少安培？该系统中性点应采用何接地方式？答案：均为13.2A；系统中性点应采用经消弧线圈接地的方式。
3、某35kV电力系统如图所示，图中圆圈为变电所，数字为有电联系的架空线路的公里数。
当A点发生单相接地故障时，接地电流约为多少安培？而在B点发生单相接地故障时，接地电流约为多少安培？该系统中性点应采用何接地方式？答案：均为8.7A；系统中性点应采用不接地的方式。
4、计算电路如下图所示，当d1点发生三相短路时无穷大容量电源供给的短路功率为60MVA，求d2点发生三相短路时无穷大容量电源供给的短路功率。
答案：短路功率为48.1MVA。
5、计算下图所示电路，当d点发生三相短路，变压器各侧的残余电压。
答案：高压侧为99.4kV；中压侧为0kV；低压侧为4.91kV。
6、试计算下图所示电路，求当ｄ点发生各种类型短路时，0″时刻发电机各相供给的短路电流周期分量有名值，并求ｄ点发生ＡＢ两相短路时，0″时刻发电机母线的残余线电压有名值。
发电机次暂态电势标幺值约为１。
答案：（1）ｄ点发生三相短路时发电机各相供给的短路电流为IA＝IB＝IC＝1.29kA；（2）ｄ点发生二相短路（假设BC短路）时发电机各相供给的短路电流为：IA＝IB＝IC＝0.646kA，IB＝1.29kA；（3）短路点处所在电网为电源中性点不接地系统，无接地短路电流，所以单相接地和两相接地发电机不供给短路电流。
（4）ｄ点发生ＡＢ两相短路时发电机母线的残余电压为：UAB＝UCA＝3.42kV，UBC＝6.3kV。
7、计算电路下图所示，求ｄ点发生三相短路时DK、1B、2B、及DL通过的短路电流值。
发电厂及变电站电气部分一、填空题（本大题共10分，共 10 小题，每小题 1 分）1. 普通限流电抗器的基本参数有额定电压、额定电流、动稳固电流、热稳固电流和 ______ 。
2. 电压互感器常用的接线形式有单相式、 ______ 式和 ______ 式。
3. 在电网电压较高、开断电流较大的情况下，均可能在断口间形成 ______ 。
4. 电弧的伏安特性是指在一定的长度l下，电弧 ______ 与电弧 ______ 的关系。
5. 限流电抗器串接于电路中， ______ 短路总阻抗以限制短路电流。
6. 电气设备设计制造的允许长期工作电压最大值可达其额定电压的 ______ 倍。
7. 开关电器主要研究 ______ 问题。
8. 电流互感器的标称变比就是其 ______ 电流比。
9. 由于三相交流电气设备的每相结构一般是相同的，所以电气主接线图以______ 表示。
10. 向二次系统提供一次系统电流信号的互感器称为 ______ 互感器。
二、名词解释题（本大题共20分，共 5 小题，每小题 4 分）1. 核电厂2. 电弧3. 厂用电率4. 短时发热5. 额定电流三、绘图题（本大题共20分，共 1 小题，每小题 20 分）绘出两进两出双母线单断路器带旁路接线，并说明用旁路断路器代替出线断路器不停电检修的操作顺序。
四、计算题（本大题共30分，共 2 小题，每小题 15 分）1. 已知某变电站6kV母线导体型号为LMY-100×10矩形导体，三相平放，相间距为25cm，跨距为120cm，额定环境温度θe=25℃，长期发热允许温度θg.xu=70℃。
6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，短路持续时间t d=0.5s。
设环境温度θ0=30℃，试用工程条件校验6kV母线的动稳固性。
2. 接线下图所示，视110kV母线为无穷大电源，6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，θ0=30℃，短路持续时间t d=0.5s。
第一章电力系统概述1．何谓电力系统、动力系统及电力网?答：电力系统是指由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所构成的有机整体。
动力系统由电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水库、水轮机、压力管道等）构成。
电力网指在电力系统中，由各种不同电压等级的电力线路和变配电所构成的网络，简称电网。
2．联合成电力系统并不断扩大有什么优越性?答：联合成电力系统并不断扩大的优越性有：（1）提高供电的可靠性；（2）减少系统中总备用容量的比重；（3）减少总用电负荷的峰值；（4）可以安装高效率的大容量机组；（5）可以水火互济节约能源改善电网调节性能；（6）可以提高电能质量。
3．何谓电力系统额定电压?我国电网和用电设备的额定电压有哪些等级?答：额定电压指某一受电器（电动机、电灯等）、发电机和变压器等在正常运行时具有最大经济效益的电压。
我国电网和用电设备的额定电压等级有220V、380V、3kV、6 kV、10 kV、35 kV、60 kV、110 kV、154 kV、220 kV、330 kV、500 kV、750 kV、1000 kV。
4．电能的质量指标有哪几项?简要说明其内容。
答：电能的质量指标主要是频率、电压和波形三项。
（1）频率：对大型电力系统，频率的允许范围为50Hz±0.2Hz，对中小电力系统，频率的允许范围是50Hz±0.5Hz。
（2）我国规定用户处的电压容许变化范围是：1）由35kV及以上电压供电的用户：±5％；2）由10kV及以下电压供电的高压用户和低压电力用户：±7％；3）低压照明用户：-10％～+5％。
（3）波形：电力系统供电电压或电流的标准波形是正弦波。
5．电力系统中性点有哪几种运行方式?各有什么优缺点?我国大体上用怎样的电压等级范围?答：（1）电力系统中性点运行方式电力系统中性点运行方式有中性点不接地、直接接地、经电阻接地和经消弧线圈接地运行方式。

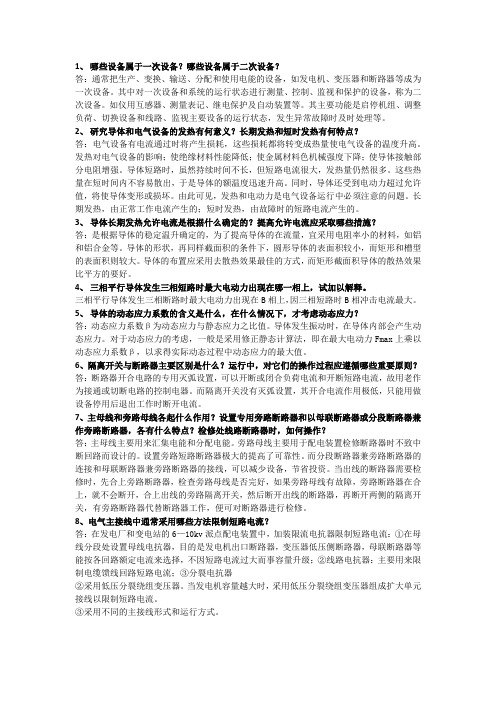

1、哪些设备属于一次设备？哪些设备属于二次设备？答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等成为一次设备。
其中对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称为二次设备。
如仪用互感器、测量表记、继电保护及自动装置等。
其主要功能是启停机组、调整负荷、切换设备和线路、监视主要设备的运行状态，发生异常故障时及时处理等。
2、研究导体和电气设备的发热有何意义？长期发热和短时发热有何特点？答：电气设备有电流通过时将产生损耗，这些损耗都将转变成热量使电气设备的温度升高。
发热对电气设备的影响；使绝缘材料性能降低；使金属材料色机械强度下降；使导体接触部分电阻增强。
导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。
这些热量在短时间内不容易散出，于是导体的额温度迅速升高。
同时，导体还受到电动力超过允许值，将使导体变形或损坏。
由此可见，发热和电动力是电气设备运行中必须注意的问题。
长期发热，由正常工作电流产生的；短时发热，由故障时的短路电流产生的。
3、导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？答：是根据导体的稳定温升确定的，为了提高导体的在流量，宜采用电阻率小的材料，如铝和铝合金等。
导体的形状，再同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。
导体的布置应采用去散热效果最佳的方式，而矩形截面积导体的散热效果比平方的要好。
4、三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。
三相平行导体发生三相断路时最大电动力出现在B相上，因三相短路时B相冲击电流最大。
5、导体的动态应力系数的含义是什么，在什么情况下，才考虑动态应力？答：动态应力系数β为动态应力与静态应力之比值。
导体发生振动时，在导体内部会产生动态应力。
对于动态应力的考虑，一般是采用修正静态计算法，即在最大电动力Fmax上乘以动态应力系数β，以求得实际动态过程中动态应力的最大值。
完整版)发电厂电气部分模拟考试试题和答案(全)发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是化学能转化为热能，再转化为机械能，最终转化为电能。
2.电流互感器正常运行时二次侧不允许开路。
3.导体热量的耗散有对流、辐射、导热三种形式。
4.按输出能源分，XXX分为热电厂和凝汽式电厂。
5.进行矩形硬导体的动稳定校验时，每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6.根据运行状态，自启动可分为失压自启动、空载自启动和带负荷自启动三类。
7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大）8.加装旁路母线的唯一目的是不停电检修出线断路器。
9.厂用供电电源包括工作电源、启动和备用电源、事故保安电源。
二、单项选择题（每题2分，共20分）1.电源支路将电能送至母线，引出线从母线得到电能。
因此，母线起到汇集和分配电能的作用。
2.目前世界上使用最多的核电厂是XXX，即压水堆核电厂和沸水堆核电厂。
3.通常把生产、输送、分配、转化和使用电能的设备，称为一次设备。
4.隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5.“F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6.根据布置的型式，屋内配电装置通常可以分为单层式、二层式和三层式三种型式。
7.当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8.有汇流母线的接线形式可概括地分为单母线和双母线两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线。
9.防电气误操作事故的“五防”是指防止误拉合隔离开关、带接地线合闸、误拉合断路器、带电合接地开关和误入带电间隔。
题4-10：（134页）假设W1为工作母线，W2为备用母线，Wp为旁路母线，S1，S2接于W1上，QFC回路断开，现QF2需要检修，现要求用QFP代替QF2对WL2进行供电。
说明倒闸操作步骤。
解：（1、首先明确两个“先通后断”：①隔离开关较之断路器，先通后断②母线隔离开关较之线路隔离开关，先通后断2、隔离开关的等电位操作）倒闸操作步骤：（先假设当前状态，W1为工作母线）1、合QSP1，QSPP2、合QFP——对WP充电，并检查WP是否正常3、合QS2P（等电位原则）4、断开QF25、断QS23，断QS216、将QF2退出，检修7、用QFP代替QF2工作，对WL2供电作业：发电机出口采用100mm*8mm铝导体，其正常工作电压U N.5 ，正常负10kV荷电流I W 1500 A 。
正常运行时，导体温度为70摄氏度。
经计算，流过母线的短路电流为I …… kA ，I 0. 15 22 kA ，I0.3 20kA 28继电保护动作时间t p 0 s ，断路器全分闸时间t b 0 .2s 。
三相母线水平布置，绝缘.1子跨距L=2m，相间距离为a=250mm.求：1、计算母线短路时热效应和导体的最高温度，并校验热稳定性2、母线平放和竖放时的最大电动力是否相同？为什么？（写出计算步骤）解：1、 tk tp t b 0.1 0.2 0.3s tk 1s，要考虑非周期分量，QK QP Q np由实用计算法：QP tk‟‟20.322(I 10Itk I tk) (282 10 222 202) 150.6(kA2 S) 121222Qnp TI‟‟ tk 0.1s，查73页，表3-3，发电机出口及母线，T 0.20s Qnp 0.2 282 156.8(kA2 S)QK QP Q np 150.6 158.6 307.4(kA2 S)W 70℃查72页，图3-7曲线，AW 0.5 1016(J/( m4)) Ah AW 1116Q 0.5 10 307.4 106 0.548 1016(J/( m4))K22S(0.1 0.08)再由图3-7曲线， h 80℃＜200℃，满足热稳定要求。
发电厂电气部分试题(共10篇)[模版仅供参考，切勿通篇使用]写景作文发电厂电气部分试题（一）:发电厂电气部分的作业,没时间做,请大家帮忙了第1题:(.5分)变压器的最大效率发生在：可供选择答案:1.β=12.β=第2题:(.5分)一般来说,凝汽式火电厂与热电厂相比,效率较 ,容量较 ,距离负荷中心较 .可供选择答案:1.高；小；远2.高；大；远3.低；大；远4.高；小；近第3题:(.5分)既承担功率交换,又兼有分配电能功能的变电所是.可供选择答案:1.中间变电所2.枢纽变电所3.终端变电所4.地区变电所第4题:(.5分)一般说来,核电厂与或火电厂相比,造价 ,运行成本 . 可供选择答案:1.高；低2.高；高3.低；高4.低；低第5题:(.5分)水平排列、间距相同的三根导体,两边分别为流过A相、C相,中间B相电流.三相对称短路时,受力最大的一相为：可供选择答案:相相相第6题:(.5分)三相短路最大电动力与两相短路最大电动力之比为：可供选择答案://第7题:(.5分)隔离开关的用途之一是___. 可供选择答案:1.切断负荷电流2.切断短路电流3.拉合小电流回路4.拉合大电流回路第8题:(.5分)双母线接线采用双母线同时运行时,具有单母线分段接线的特点,____.可供选择答案:1.因此,双母线接线与单母线与单母线分段接线是等效的2.但单母线分段接线具有更大的运行灵活性3.并且两者的设备数量一样4.但双母线接线具有更大的运行灵活性第9题:(.5分)热稳定是指电器通过短路电流时,电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的____而造成损坏妨碍继续工作的性能.可供选择答案:1.长期工作时的最高允许温度2.长期工作时的最高允许温升3.短路时的最高允许温度4.短路时的最高允许温升第10题:(.5分)选择矩形母线时,下列____条件可不考虑.可供选择答案:1.额定电压2.长期允许电流3.动稳定4.热稳定判断题第1题:(.5分)为了使发电厂或变电所的配电装置布置简单,运行检修方便,一般升高电压等级不宜过多,通常以2级电压为宜,最多不应超过3级.第2题:(.5分)发电厂和变电所中,把主要设备连接起来,表明电能送入和分配关系的电路, 称为电气主接线.第3题:(.5分)由于短路电流非周期分量衰减很快,当短路切除时间tk 选择题： 4 .B判断题：正确的为 1 2 4 8 10错误的为 3 5 6 7 9 发电厂电气部分试题（二）:《发电厂电气部分（Ⅰ)》第1次作业知道的给位大侠们还请多多帮助小弟!《发电厂电气部分（Ⅰ)》第1次作业1.电力系统的组成包括（）A.发电厂B.变电站C.输电线路D.用户2.外桥形电气主接线适用于（）A.水电厂B.火电厂C.桥路有穿越功率D.出线的线路长、雷击率高E.桥路无穿越功率3.影响电流互感器运行误差的因素有（）A.一次侧电流B.一次侧电压C.一次侧负荷功率因数D.一次侧电网频率E.二次侧负荷4.根据运行状态,自启动类型可分为（）A.带负荷自启动B.空载自启动C.过压自启动D.失压自启动5.导体热量的耗散形式有（）A.日照B.对流C.辐射D.导热1 A B C D电力系统是一个包括发电、输电、变电、配电、用电装置的完整的工作系统2 C外桥接线的变压投入、断开、检修或故障时,不会影响其他回路的正常运行.但当线路投入、断开、检修或故障时,则会影响一台变压器的正常运行.因此外桥接线仅适用于变压器按照经济运行需要要经常投入或断开的情况.此外当线路上有较大的穿越功率时,为避免穿越功率通过多台断路器,通常采用外桥接线.适用于故障率高的环境.3 A D E电流互感器的误差产生的原因：⑴电流互感器的误差是由铁芯的结构和材料的性能决定的,即与磁路长度、铁芯截面和导磁率有关,与线圈的匝数和电阻、二次负载的大小和负载功率因数角有关.比差、角差与铁芯导磁率及截面积、二次线圈的匝数的平方成反比,与磁路长度及二次线圈阻抗、二次负载成正比,并受二次负载功率因数角和铁芯损耗角的影响.⑵引起电流互感器误差的外界条件有：一次电流、电源频率、二次负载阻抗(包括接触电阻)、铁芯剩磁、外界磁场和温湿度影响等.4 A B D自启动一般分为欠压启动,带负荷启动,空载启动.5 B C D导体热量的耗散形式包括对流,辐射及导热发电厂电气部分试题（三）:在《发电厂电气部分》中,关于三相短路导体的电动力的求解过程.很多书中只给出结论,中间相得电动力最大,以及最终的表达式.但没给出具体的求解过程,即积化和差,和差化积得求解过程（红框内位结果,小弟三角函数烂,求不到真确结果（符号不对）《发电厂电气部分》中,有关于三相短路,两边相所受的电动力的大小表达式：熊信银写的第三版《发电厂电气部分》第78页中的3-52；或者姚春球版第42页的2-52.请问那个式子是怎样通过积化和差,和差化积转换出来的?(可以附件图片)奖励再提高.发电厂电气部分试题正推得不到,可以逆推."积化和差,和差化积"其实很简单,不要被“公式”一词吓着了.令x=(a+b)/2；y=(a-b)/2；关键是,把a,b分别拆成a=x+y；b=x-y；然后用cos(a)+cos(b)=2*cos(x+y)*cos(x-y)拆开就行了；sin+sin也一样,没... 发电厂电气部分试题（四）:求一关于某凝气式火力发电厂电气部分设计的英文文献及翻译——5至6页你那么专业的问题还0分. 发电厂电气部分试题（五）: 现在的发电厂,是煤烧开水,烧出蒸气,用蒸汽机的原理,带动发电机来发电吗?火电厂是利用煤、石油、天然气作为燃料生产电能的工厂,它的基本生产过程是：燃料在锅炉中燃烧加热水使成蒸汽,将燃料的化学能转变成热能,蒸汽压力推动汽轮机旋转,热能转换成机械能,然后汽轮机带动发电机旋转,将机械能转变成电能；其分类有：按燃料分,燃煤发电厂,燃油发电厂,燃气发电厂,余热发电厂,以垃圾及工业废料为燃料的发电厂；按蒸汽压力和温度分,中低压发电厂（,450度）,高压发电厂（,540度）,超高压发电厂（,540度）,亚临界压力发电厂（,540度）,超临界压力发电厂（,550度）；按原动机分,凝气式汽轮机发电厂,燃气轮机发电厂,内燃机发电厂,蒸汽—燃汽轮机发电厂等；按输出能源分,凝汽式发电厂（只发电）,热电厂（发电兼供热）；按发电厂装机容量分,小容量发电厂（100MW以下）,中容量发电厂（100—250MW）,大中容量发电厂（250—1000MW）,大容量发电厂（1000MW以上）；我国目前最大的火电厂：浙江北仑港电厂,装机容量300万KW（即3000MW）,5台60万KW（600MW）机组.火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统,现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成,他包括汽水循环、化学水处理和冷却系统等.水在锅炉中被加热成蒸汽,经过热器进一步加热后变成过热的蒸汽,再通过主蒸汽管道进入汽轮机.由于蒸汽不断膨胀,高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机.为了进一步提高其热效率,一般都从汽轮机的某些中间级后抽出作过功的部分蒸汽,用以加热给水.在现代大型汽轮机组中都采用这种给水回热循环.此外,在超高压机组中还采用再热循环,既把作过一段功的蒸汽从汽轮机的高压缸的出口将作过功的蒸汽全部抽出,送到锅炉的再热汽中加热后再引入气轮机的中压缸继续膨胀作功,从中压缸送出的蒸汽,再送入低压缸继续作功.在蒸汽不断作功的过程中,蒸汽压力和温度不断降低,最后排入凝汽器并被冷却水冷却,凝结成水.凝结水集中在凝汽器下部由凝结水泵打至低压加热再经过除氧气除氧,给水泵将预加热除氧后的水送至高压加热器,经过加热后的热水打入锅炉,再过热器中把水已经加热到过热的蒸汽,送至汽轮机作功,这样周而复始不断的作功.在汽水系统中的蒸汽和凝结水,由于疏通管道很多并且还要经过许多的阀门设备,这样就难免产生跑、冒、滴、漏等现象,这些现象都会或多或少地造成水的损失,因此我们必须不断的向系统中补充经过化学处理过的软化水,这些补给水一般都补入除氧器中.（二）燃烧系统燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱流等组成.是由皮带输送机从煤场,通过电磁铁、碎煤机然后送到煤仓间的煤斗内,再经过给煤机进入磨煤机进行磨粉,磨好的煤粉通过空气预热器来的热风,将煤粉打至粗细分离器,粗细分离器将合格的煤粉（不合格的煤粉送回磨煤机）,经过排粉机送至粉仓,给粉机将煤粉打入喷燃器送到锅炉进行燃烧.而烟气经过电除尘脱出粉尘再将烟气送至脱硫装置,通过石浆喷淋脱出流的气体经过吸风机送到烟筒排人天空.（三）发电系统发电系统是由副励磁机、励磁盘、主励磁机（备用励磁机）、发电机、变压器、高压断路器、升压站、配电装置等组成.发电是由副励磁机（永磁机）发出高频电流,副励磁机发出的电流经过励磁盘整流,再送到主励磁机,主励磁机发出电后经过调压器以及灭磁开关经过碳刷送到发电机转子,当发电机转子通过旋转其定子线圈便感应出电流,强大的电流通过发电机出线分两路,一路送至厂用电变压器,另一路则送到SF6高压断路器,由SF6高压断路器送至电网. 发电厂电气部分试题（六）:在《交流电气装置的接地DL/T 621—1997》规范中有一条：发电厂、变电所电气装置的接地装置发电厂、变电所电气装置的接地装置,除利用自然接地极外,应敷设以水平接地极为主的人工接地网.人工接地网的外缘应闭合,外缘各角应做成圆弧形,圆弧的半径不宜小于均压带间距的一半.接地网内应敷设水平均压带.接地网的埋设深度不宜小于接地网均压带可采用等间距或不等间距布置.35kV及以上变电所接地网边缘经常有人出入的走道处,应铺设砾石、沥青路面或在地下装设两条与接地网相连的均压带.对于3～10kV变电所、配电所,当采用建筑物的基础作接地极且接地电阻又满足规定值时,可不另设人工接地.这里的均压带是什么?在高层建筑的设计和施工中,为了防止侧向雷击,超过30米高的建筑物,应在30米及其以下每隔三层围绕建筑物外廓的墙内做均压环,并与引下线连接,接地体是分布在地下四周的混凝土基础,可以形成均匀分布的均压网,构成防雷接... 发电厂电气部分试题（七）:急求!电厂笔试试题求高手解答填空题：一二次风的调整原则是____________________________选择题1：燃用贫煤与烟煤相比A一次风速低,一次风率小 B一次风速低,一次风率大 C一次风速高,一次风率小 D一次风速高,一次风率大3:火焰中具有辐射能力,影响火焰黑度的气体成分主要有[ ]A助燃气体O2 B可燃气体CO与H2C.三原气体CO2、SO2和H2O D惰性气体N24：锅炉正常停运后,应解除高、低值水位保护,缓慢上水至[ ]A、最高可见水位B、正常水位C、最低可见水位上判断题1:在锅炉启动过程中,当汽包压力时,关闭主蒸汽系统所有空气门,校对水位计.投入I 、II级旁路后,关闭过热器排气门[ ]2:锅炉启动前的试验[机组大、小修后]包括炉膛安全保护、主燃料跳闸、燃油跳闸、顺序控制、连锁的问你个试验.[ ] 3:锅炉连锁保护装置因在检修中已调好,所有在启动前或检修后不需要进行测试( )4:随着锅炉内部压力的升高,汽包壁将承受越开越大的机械应力（）5发电厂主要机组停运检修,只需第一天办理开工手续,工作全部结束再办理结束手续（）6当验明设备确已无电压后,应立即将检修设备接地并三相短路（）7检修部分若分为几个在电气上不相连接的部分,则各段应分别验电接地短路,接地线与检修部分之间不得连有开关或保险器（）8若至预定时间一部分工作尚未完成,仍须继续工作而不妨碍送电者在送电前,应按照送电后现场设备带电情况,布置好安全措施后,方可继续工作（）9倒闸操作票由值班员填写（）1.按照一定的风煤比来控制,维持最佳过量空气系数.判断：1.√2.√3.×4.√5.×6.√7.√8.√9.×发电厂电气部分试题（八）:我最近做到一个题目问爱迪生在那个时代,有工业时代和电子时代,我想电子时代和电气时代差不多,我就选了电子时代,可答案是工业时代,想知道原因和电气时代与电子时代的不同, 电气时代：我们一般是说第二次工业革命电的发明使人们进入了电气时代与第一次工业革命的蒸汽时代相对,爱迪生曾经发明了短距离输电技术、发电厂、电灯,所以选的是电气时代——工业时代电子时代：一般指的是新科技革命也就是第三次工业革命后的时代称呼发电厂电气部分试题（九）:电工电子一、填空题（每空分，共19分）2、变压器空载电流的分量很小，分量很大，因此空载的变压器，其功率因数，而且是性的。
发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。
3. 导体热量的耗散有对流辐射导热、三种形式。
4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。
5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。
7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。
9．厂用供电电源包括工作电源启动和备用电源事故保安电源。
二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
