内径百分表的使用口诀

3、转动百分表刻度盘，使零线与指针的“拐点”处相重合， 对好零位后，把内径百分表取出。
4、对好零位后的百分表，不要松动夹紧手柄，以防零位发生 变化；
5、测量时一手握住上端手柄，另一手握住下端活动测头，倾 斜一个角度，把测头放入被测孔内，然后握住上端手柄，左右 摆动表架，找出表的最小读数值，即为“拐点”值；该点的读 数值就是被测孔径与环规孔径之差。
豆丁完全解决方案，1000W高质量文档+1天上传5W文档通过 率8成==1年后月被动收入5W以上，全套解决方案售价仅8W
元，有意请联系扣扣709604208
豆丁完全解决方案，1000W高质量文档+1天上传5W文档通过 率8成==1年后月被动收入5W以上，全套解决方案售价仅8W 元，有意请联系扣扣709604208
规格：18-35mm、35-50mm 、50-160mm等 精度：0.01mm 用途：检验孔径
内径量表的使用方法
检验量具是否OK？先重复3次轻轻推百分表的测 量头，看指针是否回归原位。看测量杆是否磨损。
把百分表插入量表直管轴孔中,压缩百分表， 小指针在0.5mm处固定表头。
选取并安装可换测头,紧固（装入测头的长度比 实际被测尺寸大0.2-0.3mm ）。
三、百分表/千分表
百分表/千分表
百分表与千分表的种类: 指针式百分表/千分表及杠杆式百分表/千分表
百分表与千分表的区别： 百分表的精度为0.01mm 、千分表的精度为0.001mm
指针式百分表
指针式千分表
指针式百分表/千分表结构
豆丁完全解决方案，1000W高质量文档+1天上传5W文档通过 率8成==1年后月被动收入5W以上，全套解决方案售价仅8W 元，有意请联系扣扣709604208

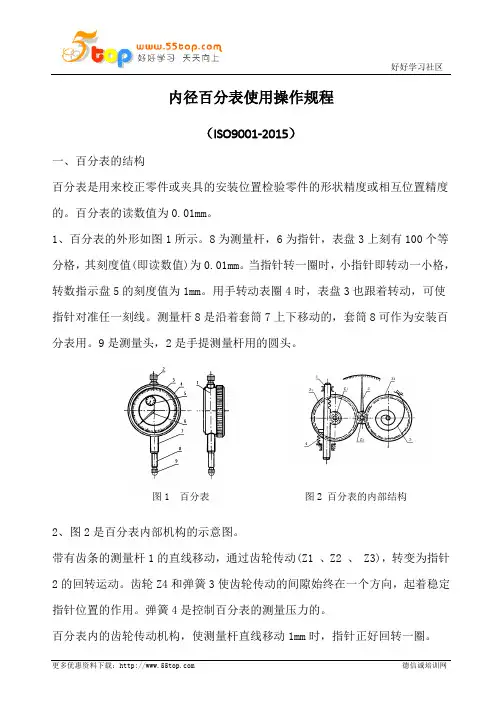

内径百分表使用操作规程（ISO9001-2015）一、百分表的结构百分表是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。
