百分表使用方法

百分表的使用方法和读数方法【实用版4篇】目录（篇1）1.百分表的简介与用途2.百分表的使用方法2.1 装夹百分表2.2 调整百分表2.3 测量工件3.百分表的读数方法3.1 读取小指针和大指针的刻度线3.2 计算测量值正文（篇1）百分表是一种精度较高的比较量具，主要用于检测工件的形状和位置误差等。

在使用百分表进行测量之前，需要了解其使用方法和读数方法。

接下来，我们将详细介绍百分表的使用方法和读数方法。

一、百分表的使用方法1.装夹百分表在使用百分表时，首先要将其装夹在专用表架或其他牢靠的支架上。

切勿贪图方便将百分表随便卡在不稳固的地方，这样会导致测量结果不准确，甚至可能损坏百分表。

2.调整百分表将百分表装夹在表架上后，可以随意调节其在表架上的上下、前后位置。

在使用前，需要调整百分表的触头，使其垂直于被检测的工件表面。

此外，还需确保测量杆有一定的初始测量压力，即在测头与工件表面接触时，测量杆应有 0.3~1mm 的压缩量。

3.测量工件在测量工件时，应先将工件调整到合适的位置，然后轻轻提起测量杆，使测头与工件接触。

在接触过程中，避免产生瞬时冲击力，以免影响测量结果。

测量时，需要注意保持测头与工件的接触稳定，避免工件的形状和位置发生改变。

二、百分表的读数方法1.读取小指针和大指针的刻度线在读取百分表的数值时，首先要读取小指针转过的刻度线（即毫米整数），然后再读取大指针转过的刻度线（即小数部分），并乘以 0.01。

2.计算测量值将小指针和大指针的刻度线数值相加，即可得到所测量的数值。

例如，如果小指针转过的刻度线为 0mm，大指针转过的刻度线为 0.87mm，那么测量值为 0.87mm。

通过以上方法，您可以熟练地使用百分表进行测量和读数。

目录（篇2）1.引言2.百分表的结构和原理3.百分表的使用方法3.1 选择合适的百分表3.2 安装百分表3.3 操作百分表4.百分表的读数方法4.1 读取固定刻度4.2 读取移动刻度4.3 读取总刻度5.结论正文（篇2）【引言】百分表是一种常用的测量工具，主要用于测量物体的长度、厚度、宽度等尺寸。

百分表的使用方法及读数
百分表是一种实用工具，它可以用来快速测量长度、宽度、深度等物体中的位置或尺寸。

它一般由两个部分组成，百分尺和百分表主体。

它们之间具有特定的相对关系，可以实现精确测量。

百分表由内层刻度和外层刻度组成，它们以特定比例移动，可以测量有精度的尺寸。

百分表的使用方法：
1.将百分表内层刻度调节到0；
2.通过百分尺将要测量的尺寸的两个边界知道，并根据百分表的特定比例移动百分表外层刻度，测量相应的尺寸；
3.特别注意，要准确测量自身物体尺寸，需要将外层刻度和内层刻度精确对齐；
4.根据百分表测量结果，可以快速有效地测量物体的尺寸。

百分表的读数：
百分表的读数也是非常重要的，它是测量测量结果的依据。

百分表的读数分为双重读数和单重读数。

双重读数是测量的最小长度单位，单重读数是测量的最大长度单位。

双重读数一般是用小数，单重读数一般是用整数表示。

比如，百分表外层刻度由20开始，测量的最小
长度单位是百分之一，测量结果为20.5，这个数字由20和0.5组成，20表示单重读数，0.5表示双重读数。

以上就是百分表的使用方法和读数的具体内容，百分表的使用非常方便，十分实用，让测量变得精准、快捷，为企业生产制造提供了
强有力的保障。

百分表的具体使用方法百分表的工作原理，是将被测尺寸引起的测杆微小直线移动，经过齿轮传动放大，变为指计在刻度盘上的转动，从而读出被测尺寸的大小。

百分表的构造主要由3个部件组成:表体部分、传动系统、读数装置。

正由于如此,他其实就是固定在你要测量的物体（一般都是旋转的规则物体,比如圆柱体）上，然后固定好表，旋转，如果物体是规则的,而且固定的位置准确，偏差应该为0，使用时比如加工物体,一般在一个限度内的偏差都是可以容忍的,，就是误差了。

.。

因为事实上你很难实现让他偏差为0百分表的工作原理就是:“将被测尺寸通过测杆微小的上升,下降,因而转动内部的大齿轮,显示于表上。

单位为0.01mm.也就是说当表上的读数为50个空格的时候,读数也就是50，那么实际测值就是“0。

01*50=0.5"，单位为毫米."百分表上都有标注，一般是0.01mm，即1丝。

百分表一般用来测量TABLE 的平行度和平面度的精度，它有一个磁性座，首先将它固定在一个可移动的BEAM上，将表针归0，将表头轻触要测的边或平台上，移动BEAM,看表针的变化,是否在规定的精度内，不行则调之，再测之。

反复测到OK为止是检测联轴器的径向跳动吧,见简图。

固定百分表的支架(该片联轴器不转），把待测的一片沿圆周8等分画线;读取每等分处的百分表数据，以此来修正安装精度。

百分表不可以平放测试,道理很简单：百公表的测试杆须保持垂直，才能让其自如复位。

如果平放的话，容易导致测试杆因重力作用而变形弯曲,在测试时会出现卡点问题，直接影响测试精度铁路专用量具轨距尺检定器上的百分表就是平放测量被测件的。

对于白分表而言。

个人认为是可以平放检查的。

但大多数情况下是垂直使用。

因为百分表精度为0。

01。

由于平放而产生的重力误差完全可以忽略不计,而且表本身也具备平放测量的功能。

在我原来的公司，百分表千分表检查产品内径时都是平放的。

而且我做过对比实验，完全没有问题!百分表在测量时可以任何方向放置（包括斜向、平向甚至倒过来放置）,它的内部结构已保证了它在各个方向上测量的精度不受影响。

百分表使用方法
(操作规程)试行
一.百分表的安装方法
把百分表插入表架轴孔中,压缩一圈(不得超过两圈),用锁紧装置锁紧.
二.尺寸设定
根据被测零件的名义尺寸,选择可换测头,将其固定在主体上
三.零位的调整:确定可换测头,设定内径百分表的零位。

当确定可换测头时，以使被测工件
的名义尺寸设定在活动测头压缩约半圈有效行程的位置时为最佳。

1．用环规调整零位：将百分表放入尺寸与被测工件名义尺寸相近的环规中，摆动内径百分表，在环规的轴向平面内找出最小尺（即内径百分表的最大示值点），转动百分表表盘使指针指示在零位。

2．用外径千分尺或量块组合调整零位：先将外径千分尺或量块组合调整到被测工件的名义尺寸，再将内径百分表放入外径千分尺或量块组合寻找最小尺寸（即内径百分表的最大示值点），转动百分表表盘使指针指示在零位。

注：建议采用环规调零。

四.测量时将百分表插入被测孔中，沿轴向前后摆动，找出轴向平面的最小尺寸（即内径百
分表的最大示值点），即为孔的实际尺寸偏离名义尺寸的数。

五.测量工件时要在常温下测量，工件温度过高不可测量。

六.使用中要轻拿轻放，避免导向装置、测量面与尖物相碰击。

七.使用后擦净凉干，测量面和配合处涂防锈油，并放入包装盒中。

百分表使用方法及注意事项一.使用前的准备工作1.按所测量工件的尺寸范围，选择测量方位合适的百分表。

2.检验百分表的灵敏程度，左手托住表的后部，度盘向前用眼观看，右手拇指轻推表的测头，实验量杆移动是否灵活。

二.使用方法1. 装夹：先把表夹在表架或专用支架上，所夹部位应尽量靠近下轴套根部（不影响旋动表圈），夹牢即可，不可夹得过紧，带耳环后盖需将表支架夹在带耳环后盖φ6.5孔中。

2. 校对零位：校对零位两种方法1）、旋转表的外圈，使度盘“0”对准指针。

2）、轻轻敲打表架的悬臂，使其升起或下降，通过升降量杆的压缩量，这等于旋转表指针去对准度盘的“0”位。

校对零位时，应使表的测头对好基准面，并使指针有0.3-1.0mm的压缩量，再紧住表。

对好零位后，应反复几次提落防尘帽（升落1-2mm左右），待针位稳定后方可旋转外圈对零，对零后还要反复见表的稳定性，直到针位既稳又准，方可使用。

3.测量测平面时，应使表的量杆轴线与所测表面垂直；测量圆柱体时，量杆轴线应通过工件中心并与母线垂直。

测量过程中，大小指针都在转动，分度值位0.01mm，大针每转一格位0.01mm，大指针转一圈，测量时，应记住大小指针的起始值，待测量后所测取值再减去起始值，看读书时，实现应垂直于度盘看指针位置，以防出现视差。

如果指针停在刻线之间，可以估读，估读到千分位。

如需读取公差范围，可使用带公差指针的挡圈的百分表。

检测室，可将两个公差指针挡圈分别转至所需公差即可。

三.注意事项1.不能用表去测量表面粗糙度的毛坯工件或者凹凸变化量很大的工件，防止过早损坏表的零件，使用中应避免量杆过多的做无效的运动，以防加快传动件的磨损。

2.测量时，量杆的移动不宜过大，更不可超过它的量程终止端，绝对不可敲打表的任何部位，乙方损坏表的零件。

3.不要无故拆卸表内零件，不许将表浸放在冷却液或其他液体内使用。

4.百分表使用后，要擦净装盒，不能任意涂擦油类，以防粘上灰尘影响灵活性。

百分表的使用方法百分表是一种常用的测量和校准工具，它通过量度物体的长度或直径的变化来实现。

百分表通过调节和读取表盘上的刻度来确定物体长度的增加或减少量，精确度一般为0.01毫米。

下面是百分表的使用方法：1. 准备工作：首先，要确保百分表和被测物体都是干净的，无异物或污渍。

如果有污渍，应该先清洁干净，以免影响测量的准确性。

2. 安置被测物体：将被测物体放置在百分表的测量工作台上，确保被测物体稳定且平行于刻度盘。

使用夹具或夹持装置使其固定不动。

3. 归零：将百分表两脚合并，然后旋转刻度盘上的调整螺杆，使指针指向零刻度。

这一步骤称为“归零”，确保百分表的零点与脚的位置一致。

4. 对齐并夹紧：调整百分表脚的位置，使其与被测物体的表面平行，并将脚夹紧以保持稳定。

5. 读取测量值：观察百分表刻度盘上的刻度，记录指针指向的数值。

一般来说，读数是由刻度盘上的主刻度和圆盘上的副刻度组成的。

主刻度用于表示整数部分，而副刻度则用于表示小数部分。

因此，读数是主刻度和副刻度的结合。

6. 计算测量误差：如果需要计算测量误差，可以将测量值与已知准确值进行比较，并计算它们之间的差值。

7. 取下被测物体：完成测量后，可以取下被测物体，并将百分表调整回初始状态，以备下一次测量。

需要注意的是，百分表在测量时应避免施加过大的力，以免损坏脚或被测物体。

此外，百分表也应避免过多的震动和碰撞，以保持其准确性和稳定性。

总之，百分表是一种精确测量工具，适用于测量物体长度或直径的变化。

使用百分表时，需要进行准备工作、归零、对齐、读取测量值和计算测量误差等步骤，以确保测量的准确性。

同时，还需要注意对百分表的保养和使用注意事项，以延长其使用寿命并保持准确性。

百分表的正确使用方法和读法
百分表是我们日常生活中经常会用到的一种工具，它可以帮助我们更直观地了解数据的比例关系。

正确使用百分表不仅可以提高工作效率，还可以避免因误用而导致的错误结果。

下面，我将为大家介绍百分表的正确使用方法和读法。

首先，我们来谈谈百分表的正确使用方法。

在使用百分表时，首先要确保百分表的数据是准确无误的。

其次，在读取数据时，要仔细观察百分表上的刻度，确保读取的数据是准确的。

另外，在进行比较时，要注意百分表上的起始值和终止值，确保比较的数据范围是正确的。

最后，在记录数据时，要使用清晰的标记方式，避免混淆或遗漏数据。

其次，我们来谈谈百分表的读法。

在读取百分表上的数据时，要先观察百分表上的刻度，确定刻度的间距和起始值。

然后，根据需要读取的数据范围，使用百分表上的标记或指针来确定数据的数值。

在读取数据时，要注意百分表上的单位，确保数据的单位是与实际情况相符的。

另外，要注意百分表上的小数点位置，确保读取的数据是准确的。

最后，在记录数据时，要使用清晰的标记方式，确保数据的记录是准确无误的。

总之，正确使用百分表和准确读取数据是至关重要的。

只有掌握了正确的使用方法和读法，我们才能更好地利用百分表，准确地了解数据的比例关系，提高工作效率，避免因误用而导致的错误结果。

希望以上内容能够帮助大家更好地掌握百分表的正确使用方法和读法，提高工作效率，避免因误用而导致的错误结果。

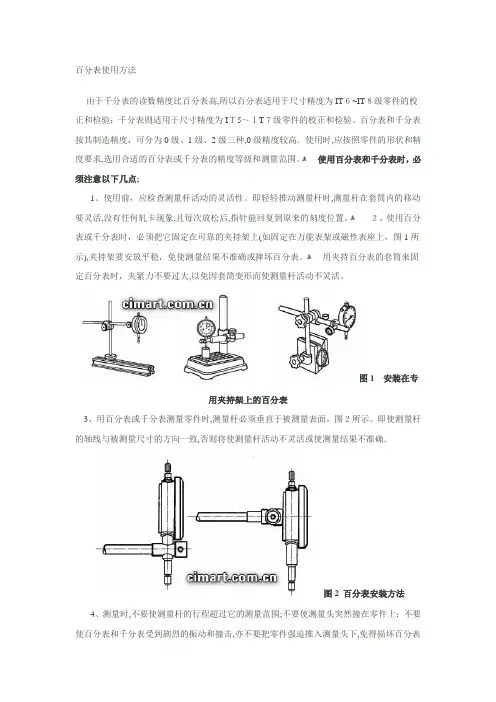

百分表使用方法由于千分表的读数精度比百分表高,所以百分表适用于尺寸精度为IT６~IT８级零件的校正和检验；千分表则适用于尺寸精度为IＴ5～ＩT７级零件的校正和检验。

百分表和千分表按其制造精度，可分为0级、1级、2级三种,0级精度较高．使用时,应按照零件的形状和精度要求,选用合适的百分表或千分表的精度等级和测量范围。

ﻫ使用百分表和千分表时，必须注意以下几点;1、使用前，应检查测量杆活动的灵活性。

即轻轻推动测量杆时,测量杆在套筒内的移动要灵活,没有任何轧卡现象,且每次放松后,指针能回复到原来的刻度位置。

ﻫ２、使用百分表或千分表时，必须把它固定在可靠的夹持架上(如固定在万能表架或磁性表座上，图1所示),夹持架要安放平稳，免使测量结果不准确或摔坏百分表。

ﻫ用夹持百分表的套筒来固定百分表时，夹紧力不要过大,以免因套筒变形而使测量杆活动不灵活。

图1安装在专用夹持架上的百分表3、用百分表或千分表测量零件时,测量杆必须垂直于被测量表面。

图２所示。

即使测量杆的轴线与被测量尺寸的方向一致,否则将使测量杆活动不灵活或使测量结果不准确．图2 百分表安装方法4、测量时,不要使测量杆的行程超过它的测量范围;不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击,亦不要把零件强迫推入测量头下,免得损坏百分表和千分表的机件而失去精度。

因此,用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。

5、用百分表校正或测量零件时,如图3所示.应当使测量杆有一定的初始测力。

即在测量头与零件表面接触时,测量杆应有0。

3~1mm的压缩量(千分表可小一点，有0。

1mm即可),使指针转过半圈左右,然后转动表圈，使表盘的零位刻线对准指针。

轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。

当指针的零位稳定后,再开始测量或校正零件的工作。

如果是校正零件,此时开始改变零件的相对位置,读出指针的偏摆值，就是零件安装的偏差数值。
