百分表使用注意事项

量程30mm百分表读数
摘要：
1.量程30mm百分表的概述
2.百分表的读数方法
3.读数时需要注意的事项
4.总结
正文：
1.量程30mm百分表的概述
量程30mm百分表是一种常用的测量工具，主要用于测量物体的尺寸，特别是小范围的尺寸。

它的量程为30mm，意味着最大可测量长度为30mm。

这种工具广泛应用于机械加工、电子制造等行业。

2.百分表的读数方法
读数是使用百分表的关键步骤，正确读数可以保证测量结果的准确性。

量程30mm百分表的读数方法如下：
首先，观察表盘上的分度值，通常为0.01mm或0.02mm。

然后，将百分表的测头接触到被测物体，并轻轻推动，使测头与被测物体紧密接触。

接着，观察百分表指针的位置，这个位置就是被测物体的尺寸。

3.读数时需要注意的事项
在读数时，需要注意以下几点：
- 确保百分表测头与被测物体紧密接触，避免因摩擦等原因导致的误差。

- 观察指针时，要保证视线与指针垂直，以避免视差。

- 在读数过程中，不要让百分表受到外力影响，以免影响测量结果。

4.总结
量程30mm百分表是一种常用的测量工具，用于测量小范围的尺寸。

在使用百分表时，正确的读数方法是保证测量结果准确性的关键。

因此，在使用百分表时，需要注意以上提到的读数方法和注意事项。

百分表使用方法及注意事项一.使用前的准备工作1.按所测量工件的尺寸范围，选择测量方位合适的百分表。

2.检验百分表的灵敏程度，左手托住表的后部，度盘向前用眼观看，右手拇指轻推表的测头，实验量杆移动是否灵活。

二.使用方法1. 装夹：先把表夹在表架或专用支架上，所夹部位应尽量靠近下轴套根部（不影响旋动表圈），夹牢即可，不可夹得过紧，带耳环后盖需将表支架夹在带耳环后盖φ6.5孔中。

2. 校对零位：校对零位两种方法1）、旋转表的外圈，使度盘“0”对准指针。

2）、轻轻敲打表架的悬臂，使其升起或下降，通过升降量杆的压缩量，这等于旋转表指针去对准度盘的“0”位。

校对零位时，应使表的测头对好基准面，并使指针有0.3-1.0mm的压缩量，再紧住表。

对好零位后，应反复几次提落防尘帽（升落1-2mm左右），待针位稳定后方可旋转外圈对零，对零后还要反复见表的稳定性，直到针位既稳又准，方可使用。

3.测量测平面时，应使表的量杆轴线与所测表面垂直；测量圆柱体时，量杆轴线应通过工件中心并与母线垂直。

测量过程中，大小指针都在转动，分度值位0.01mm，大针每转一格位0.01mm，大指针转一圈，测量时，应记住大小指针的起始值，待测量后所测取值再减去起始值，看读书时，实现应垂直于度盘看指针位置，以防出现视差。

如果指针停在刻线之间，可以估读，估读到千分位。

如需读取公差范围，可使用带公差指针的挡圈的百分表。

检测室，可将两个公差指针挡圈分别转至所需公差即可。

三.注意事项1.不能用表去测量表面粗糙度的毛坯工件或者凹凸变化量很大的工件，防止过早损坏表的零件，使用中应避免量杆过多的做无效的运动，以防加快传动件的磨损。

2.测量时，量杆的移动不宜过大，更不可超过它的量程终止端，绝对不可敲打表的任何部位，乙方损坏表的零件。

3.不要无故拆卸表内零件，不许将表浸放在冷却液或其他液体内使用。

4.百分表使用后，要擦净装盒，不能任意涂擦油类，以防粘上灰尘影响灵活性。

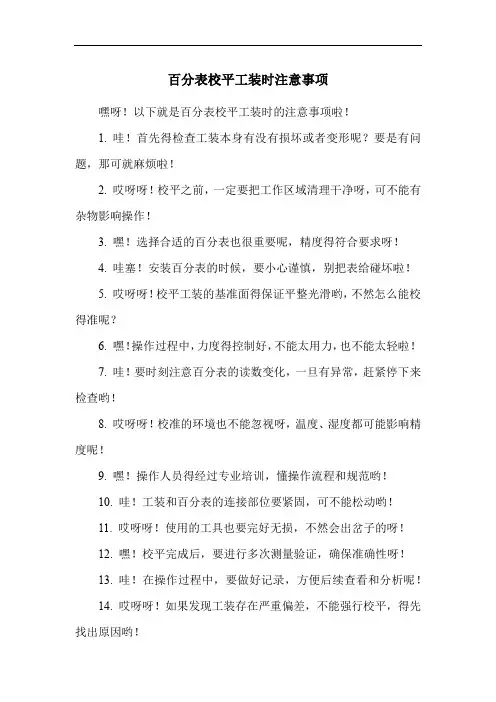

百分表校平工装时注意事项
嘿呀！以下就是百分表校平工装时的注意事项啦！
1. 哇！首先得检查工装本身有没有损坏或者变形呢？要是有问题，那可就麻烦啦！
2. 哎呀呀！校平之前，一定要把工作区域清理干净呀，可不能有杂物影响操作！
3. 嘿！选择合适的百分表也很重要呢，精度得符合要求呀！
4. 哇塞！安装百分表的时候，要小心谨慎，别把表给碰坏啦！
5. 哎呀呀！校平工装的基准面得保证平整光滑哟，不然怎么能校得准呢？
6. 嘿！操作过程中，力度得控制好，不能太用力，也不能太轻啦！
7. 哇！要时刻注意百分表的读数变化，一旦有异常，赶紧停下来检查哟！
8. 哎呀呀！校准的环境也不能忽视呀，温度、湿度都可能影响精度呢！
9. 嘿！操作人员得经过专业培训，懂操作流程和规范哟！
10. 哇！工装和百分表的连接部位要紧固，可不能松动哟！
11. 哎呀呀！使用的工具也要完好无损，不然会出岔子的呀！
12. 嘿！校平完成后，要进行多次测量验证，确保准确性呀！
13. 哇！在操作过程中，要做好记录，方便后续查看和分析呢！
14. 哎呀呀！如果发现工装存在严重偏差，不能强行校平，得先找出原因哟！
15. 嘿！定期对工装和百分表进行维护保养，延长使用寿命呀！
16. 哇！不同型号的工装，校平方法可能会有差异，要注意区分呢！
17. 哎呀呀！操作时要集中注意力，不能分心，这可开不得玩笑哟！
18. 嘿！如果有多人协作，要做好沟通协调，可不能乱套啦！
19. 哇！遇到问题别慌张，冷静思考解决办法哟！
20. 哎呀呀！严格遵守安全操作规程，保证自身安全最重要啦！
总之呢，校平工装时这些注意事项都得牢记在心，这样才能保证工作的质量和安全呀！。

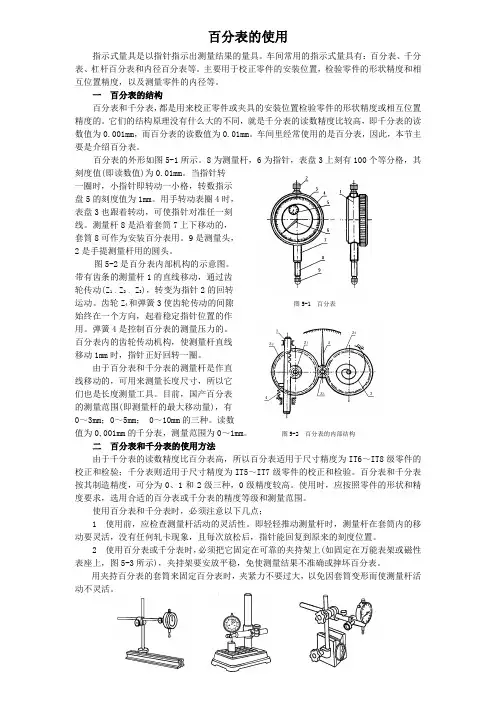

百分表的使用指示式量具是以指针指示出测量结果的量具。

车间常用的指示式量具有：百分表、千分表、杠杆百分表和内径百分表等。

主要用于校正零件的安装位置，检验零件的形状精度和相互位置精度，以及测量零件的内径等。

一百分表的结构百分表和千分表，都是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。

它们的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。

车间里经常使用的是百分表，因此，本节主要是介绍百分表。

百分表的外形如图5-1所示。

8为测量杆，6为指针，表盘3上刻有100个等分格，其刻度值(即读数值)为0.01mm。

当指针转一圈时，小指针即转动一小格，转数指示盘5的刻度值为1mm。

用手转动表圈4时，表盘3也跟着转动，可使指针对准任一刻线。

测量杆8是沿着套筒7上下移动的，套筒8可作为安装百分表用。

9是测量头，2是手提测量杆用的圆头。

图5-2是百分表内部机构的示意图。

带有齿条的测量杆1的直线移动，通过齿轮传动(Z1 、Z2 、Z3)，转变为指针2的回转运动。

齿轮Z4和弹簧3使齿轮传动的间隙图5-1 百分表始终在一个方向，起着稳定指针位置的作用。

弹簧4是控制百分表的测量压力的。

百分表内的齿轮传动机构，使测量杆直线移动1mm时，指针正好回转一圈。

由于百分表和千分表的测量杆是作直线移动的，可用来测量长度尺寸，所以它们也是长度测量工具。

目前，国产百分表的测量范围(即测量杆的最大移动量)，有0～3mm；0～5mm； 0～10mm的三种。

读数值为0,001mm的千分表，测量范围为0～1mm。

图5-2 百分表的内部结构二百分表和千分表的使用方法由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。

百分表和千分表按其制造精度，可分为0、1和2级三种，0级精度较高。

各种测量工具的使用方法及注意事项一、百分表、千分表1、百分表应固定在可靠的表架上，根据测量需要，可选择带平台的表架或万能表架。

2、百分表应牢固地装夹在表架夹具上，但夹紧力不宜过大，以免使装夹套筒变形卡住测杆，应检查测杆移动是否灵活。

夹紧后不可再转动百分表。

3、测量前须检查百分表夹牢又不影响其灵敏度，为此可检查其重复性，即多次提拉百分表测杆略高于工件高度，放下测杆使之与工件接触，在重复性较好的情况下，才可以进行测量。

4、在测量时，应轻轻提起测杆，将工件移至测头下面，缓慢下降测头，使之与工件接触。

不准把工件强迫推入至测头下，也不准急骤下降测头，以免产生瞬时冲击测力，给测量带来误差。

在测头与工件表面接触时，测杆应有0.3~1毫米的压缩量，以保持一定的起始测量力。

5、测杆与被测工件必须垂直，否则将产生较大的测量误差。

6、测量圆柱形工件时，测杆轴线应与圆柱形工件直径方向一致。

7、根据工件的不同，应选择合适形状的测头进行测量。

如可用平测头测量球形的工件，可用球面测头测量圆柱形或平表面工件，可用小测头或曲率很小的球面测头量测凹面或形状复杂的表面。

测量薄工件时须在正反方向上各测量一次，取最小值，以免由于工件弯曲，不能正确反映其尺寸。

8、测量杆上不要加油，以免油污进入表内，影响表的传动机构和测杆移动的灵活性。

二、内径百分表和内径千分表1、在测量前须根据被测工件的尺寸，选用相应尺寸的测头，调整内径千分表零位。

使用后也要对零位，以便观察内径千分表变化情况。

2、在调整及测量工作中，内径百分表的测头应与环规及被测孔径垂直，即在径向找最大值，在轴向找其最小值。

测量槽宽时，在径向及轴向找其最小值。

具有定心器的内径百分表在测量量内孔时，只要将仪器按孔的轴线方向来回摆动，其最小值即为孔的直径。

3、内径千分表读数值的精度比内径百分表高，更应注意使用不当带来的影响。

4、测量杆外面是套管，套管外还有塑料管，手只能捏在塑料管上，不要将人体的热传到内径千分表测量杆上。

修改记录
审核：批准：
1.0目的
本SOM介绍百分表之操作，目的在使作业员能正确使用该种量具进行测量，防止因操作不当引起的测量误差及对量具的损坏。

2.0 范围
检测室所有量具。

3.0本文
3.1 百分表结构
3.2 杠杆百分表结构
3.2 操作前准备
3.2.1、将千分尺擦拭干净，并查看尺规有无损坏（尤其是测砧部分）。

3.3 简单操作
3.3.1、百分表的读数
带有测头的测量杆，对刻度圆盘进行平行直线运动，并把直线运动转变为回转运动传送到长针上，此长针会把测杆的运动量显示到圆型表盘上。

长针的一回转等于测杆的1mm
回旋（1mm）为一个刻度。

A
B、一个刻度是0.01mm,
是0.1mm
C、量物若是4mm或5mm,
时,
3.3.2百分表的使用方法
A、测量面和测杆要垂直。

B、使用规定的支架。

C
D
3.3.3杠杆百分表的读数及使用方法
A、杠杆百分表的分度值为
B、测量面和测头，使用时须在水平状态，在特殊情况下，也应该在25°以下。

C、使用前，应检查球形测头，如果球形测头已被磨出平面，不应再继续使用。

D、杠杆百分表测杆能在正反方向上进行工作。

根据测量方向的要求，应把换向器搬到需要
的位置上。

E、搬运测杆，可使测杆相对杠杆百分表壳体转动一个角度。

根据测量需要，应搬运测杆，
使测量杆的轴线与被测零件尺寸变化方向垂直。

4.3 测量过程中，对同一尺寸要进行不同位置的多次测量。

4.4 测量时一定要保持工件与卡尺的正接触，否则会出现测量误差。
