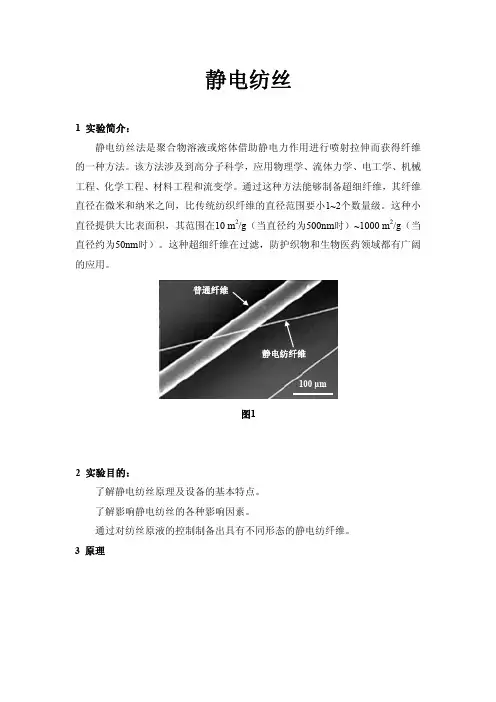

静电纺丝1 实验简介：静电纺丝法是聚合物溶液或熔体借助静电力作用进行喷射拉伸而获得纤维的一种方法。
该方法涉及到高分子科学，应用物理学、流体力学、电工学、机械工程、化学工程、材料工程和流变学。
通过这种方法能够制备超细纤维，其纤维直径在微米和纳米之间，比传统纺织纤维的直径范围要小1~2个数量级。
这种小直径提供大比表面积，其范围在10 m2/g（当直径约为500nm时）~1000 m2/g（当直径约为50nm时）。
这种超细纤维在过滤，防护织物和生物医药领域都有广阔的应用。
图12 实验目的：了解静电纺丝原理及设备的基本特点。
了解影响静电纺丝的各种影响因素。
通过对纺丝原液的控制制备出具有不同形态的静电纺纤维。
3 原理20~100μm。
（如图2）图3 不同曝光时间电纺射流图像左图：快门速度20ms；右图：快门速度为1.0ms。
在产生了射流以后，射流路径在某一距离为直线。
然后，在直线段下端产生静电，与空气阻力所引起的弯曲不稳定。
这种弯曲允许射流在空间较小的区域内有较大的拉伸。
在肉眼观察下或较慢快门的照片中，不稳定区域类似于射流从不稳定起始处的分裂喷射。
然而在快门速度为1.0ms的照片中可以发现，射流并不是分裂，而是在进行螺旋运动。
分裂现象只是由于射流快速飞行而产生的错觉。
但是，在针对某些材料的实验中，也可以观察到射流的分裂和散布现象。
静电力使射流伸长数千倍甚至数百万倍，于是射流变得非常细。
在整个过程中，溶剂挥发或熔体固化，最终所得的连续纳米纤维收集在接地的金属板、卷绕转鼓或其它种类的收集器上。
静电纺丝的影响因素现在采用的多为溶液静电纺，其纺丝过程中的影响因素有：纺丝原液浓度，静电场强度，喷丝头直径，纺丝原液特性（如：粘度、表面张力、电导率,饱和蒸汽压等），接收距离，挤出速度，纺丝环境的温度、湿度等。
这些因素将会影响所纺纤维的直径，直径分布，纤维形态（串珠结构），结晶度，以及纤维毡的孔隙率，机械强度等性能。
在这些影响因素中纺丝原液性质和静电场强度是最主要的影响因素。
静电纺丝技术静电纺丝技术是利用高压静电作用使聚合物溶液或熔体带电并发生形变，在喷头末端处形成悬垂的锥状液滴，当液滴表面静电斥力大于其表面张力时，液滴表面就会喷射出高速飞行的射流，并在较短的时间内经电场力拉伸、溶剂挥发、聚合物固化形成纤维。
所获得的静电纺纤维直径小、比表面积大，同时纤维膜还具有孔径小、孔隙率高、孔道连通性好等优势，在过滤、传感、医疗卫生以及自清洁等领域具有广泛的应用。
1静电纺丝的起源与发展静电纺丝起源于200多年前人们对静电雾化过程的研究。
1745年，Bose通过对毛细管末端的水表面施加高电势，发现其表面将会有微细射流喷出，从而形成高度分散的气溶胶，并得出该现象是由液体表面的机械压力与电场力失衡所引起的。
1882年，Rayleigh指出当带电液滴表面的电荷斥力超过其表面张力时，就会在其表面形成微小的射流，并对该现象进行理论分析总结，得到射流形成的临界条件。
1902年，Cooley与Morton申请了第一个利用电荷对不同挥发性液体进行分散的专利。
随后Zeleny研究了毛细管端口处液体在高压静电作用下的分裂现象，通过观察总结出几种不同的射流形成模型，认为当液滴内压力与外界施加压力相等时，液滴将处于不稳定状态。
基于上述的基础研究，1929年，Hagiwara公开了一种以人造蚕丝胶体溶液为原料，通过高压静电制备人造蚕丝的专利。
1934年，Formhals设计了一种利用静电斥力来生产聚合物纤维的装置并申请了专利，该专利首次详细介绍了聚合物在高压电场作用下形成射流的原因，这被认为是静电纺丝技术制备纤维的开端。
从此，静电纺丝技术成为了一种制备超细纤维的有效可行方法。
1966年，Simons发明了一种生产静电纺纤维的装置，获得了具有不同堆积形态的纤维膜。
20世纪60年代，Taylor在研究电场力诱导液滴分裂的过程中发现，随着电压升高，带电液体会在毛细管末端逐渐形成一个半球形状的悬垂液滴，当液滴表面电荷斥力与聚合物溶液表面张力达到平衡时，带电液滴会变成圆锥形；当电荷斥力超过表面张力时，就会从圆锥形聚合物液滴表面喷射出液体射流。
