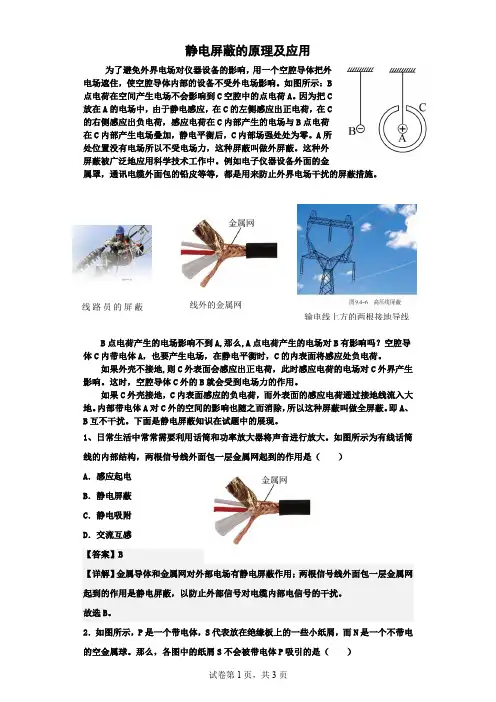

静电屏蔽的原理及应用为了避免外界电场对仪器设备的影响，用一个空腔导体把外电场遮住，使空腔导体内部的设备不受外电场影响。

如图所示：B点电荷在空间产生电场不会影响到C 空腔中的点电荷A 。

因为把C放在A 的电场中，由于静电感应，在C 的左侧感应出正电荷，在C的右侧感应出负电荷，感应电荷在C 内部产生的电场与B 点电荷在C 内部产生电场叠加，静电平衡后，C 内部场强处处为零。

A 所处位置没有电场所以不受电场力，这种屏蔽叫做外屏蔽。

这种外屏蔽被广泛地应用科学技术工作中。

例如电子仪器设备外面的金属罩，通讯电缆外面包的铅皮等等，都是用来防止外界电场干扰的屏蔽措施。

B 点电荷产生的电场影响不到A,那么,A 点电荷产生的电场对B 有影响吗？空腔导体C 内带电体A ，也要产生电场，在静电平衡时，C 的内表面将感应处负电荷。

如果外壳不接地,则C 外表面会感应出正电荷，此时感应电荷的电场对C 外界产生影响。

这时，空腔导体C 外的B 就会受到电场力的作用。

如果C 外壳接地，C 内表面感应的负电荷，而外表面的感应电荷通过接地线流入大地。

内部带电体A 对C 外的空间的影响也随之而消除，所以这种屏蔽叫做全屏蔽。

即A 、B 互不干扰。

下面是静电屏蔽知识在试题中的展现。

1、日常生活中常常需要利用话筒和功率放大器将声音进行放大。

如图所示为有线话筒线的内部结构，两根信号线外面包一层金属网起到的作用是（ ）A ．感应起电B ．静电屏蔽C ．静电吸附D ．交流互感 【答案】 B 【详解】金属导体和金属网对外部电场有静电屏蔽作用；两根信号线外面包一层金属网起到的作用是静电屏蔽，以防止外部信号对电缆内部电信号的干扰。

故选B 。

2．如图所示，P 是一个带电体，S 代表放在绝缘板上的一些小纸屑，而N 是一个不带电的空金属球。

那么，各图中的纸屑S 不会被带电体P 吸引的是（ ）输电线上方的两根接地导线 线外的金属网 线路员的屏蔽衣A．B．C．D．【答案】A【详解】A．由于空腔金属球（或者网罩）无论是否接地，都能把外部的电场屏蔽起来不让它影响内部，A正确；B．若把空腔金属球（或者网罩）接地，就能够把内部带电体的电场屏蔽起来不让它影响外部电器，B项中金属球未接地，金属球内表面和外表面都有感应电荷，纸屑S会被其带电体P吸引。

静电屏蔽的原理及应用1. 什么是静电屏蔽？静电屏蔽是一种用于阻止静电干扰的技术。

静电干扰是指由于物体带电引起的电磁辐射或静电放电，并可能对周围的电子设备产生干扰。

静电屏蔽的目标是通过设计和使用特殊的材料和结构来减少或消除这种干扰。

2. 静电屏蔽的原理静电屏蔽的原理是基于电场分布和导电性的特性。

•首先，当一个物体带电时，会在其周围产生一个电场。

这个电场可能与其他物体或电子设备的电场相互作用，导致静电干扰。

•静电屏蔽通过使用导电性材料来改变或分散这个电场。

导电性材料具有较低的电阻，可以吸收或分散电荷，从而减少或消除静电干扰。

3. 静电屏蔽的应用静电屏蔽广泛应用于各个领域，包括电子设备制造、航空航天、医疗设备等。

3.1 电子设备制造在电子设备制造过程中，静电屏蔽是非常重要的。

静电干扰可以对集成电路、电子元件等造成损坏或干扰。

因此，在此类设备的生产线上通常会使用静电屏蔽材料和技术来保护这些设备。

例如，工人在组装电子设备时会戴上抗静电手套或抗静电衣服，以防止静电的产生和传播。

3.2 航空航天在航空航天领域，静电屏蔽同样起到非常重要的作用。

飞机和宇航器在飞行过程中可能会积累静电，并可能导致雷电放电。

为了防止这些问题，航空航天器的外表面通常都会使用导电性涂层以及其他静电屏蔽技术。

3.3 医疗设备在医疗设备中，静电屏蔽同样被广泛使用。

例如，在手术室中，手术器械和其他设备可能会通过导电性材料进行屏蔽，以防止静电干扰。

此外，一些医疗设备可能会使用特殊的静电屏蔽材料来减少对患者的放射性干扰。

4. 如何实现静电屏蔽？静电屏蔽可以通过以下几种方法实现：•使用导电性材料：导电性材料能够吸收或分散电荷，从而减少或消除静电干扰。

例如，在制造电子设备时，可以使用导电塑料或金属杂化材料作为外壳。

•设计合理的接地系统：合理的接地系统可以帮助将静电荷导向地面，从而减少静电干扰。

例如，在建筑物或车辆中，使用良好的接地系统可以减少静电积累和放电。

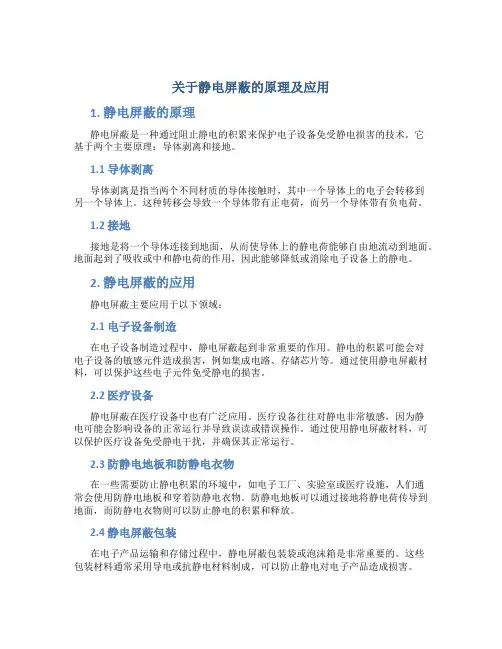

关于静电屏蔽的原理及应用1. 静电屏蔽的原理静电屏蔽是一种通过阻止静电的积累来保护电子设备免受静电损害的技术。

它基于两个主要原理：导体剥离和接地。

1.1 导体剥离导体剥离是指当两个不同材质的导体接触时，其中一个导体上的电子会转移到另一个导体上。

这种转移会导致一个导体带有正电荷，而另一个导体带有负电荷。

1.2 接地接地是将一个导体连接到地面，从而使导体上的静电荷能够自由地流动到地面。

地面起到了吸收或中和静电荷的作用，因此能够降低或消除电子设备上的静电。

2. 静电屏蔽的应用静电屏蔽主要应用于以下领域：2.1 电子设备制造在电子设备制造过程中，静电屏蔽起到非常重要的作用。

静电的积累可能会对电子设备的敏感元件造成损害，例如集成电路、存储芯片等。

通过使用静电屏蔽材料，可以保护这些电子元件免受静电的损害。

2.2 医疗设备静电屏蔽在医疗设备中也有广泛应用。

医疗设备往往对静电非常敏感，因为静电可能会影响设备的正常运行并导致误读或错误操作。

通过使用静电屏蔽材料，可以保护医疗设备免受静电干扰，并确保其正常运行。

2.3 防静电地板和防静电衣物在一些需要防止静电积累的环境中，如电子工厂、实验室或医疗设施，人们通常会使用防静电地板和穿着防静电衣物。

防静电地板可以通过接地将静电荷传导到地面，而防静电衣物则可以防止静电的积累和释放。

2.4 静电屏蔽包装在电子产品运输和存储过程中，静电屏蔽包装袋或泡沫箱是非常重要的。

这些包装材料通常采用导电或抗静电材料制成，可以防止静电对电子产品造成损害。

3. 总结静电屏蔽是一种保护电子设备免受静电损害的关键技术，它基于导体剥离和接地原理。

静电屏蔽在电子设备制造、医疗设备、防静电地板和衣物以及静电屏蔽包装等领域都有广泛应用。

通过采用适当的静电屏蔽措施，可以保护电子设备免受静电影响，确保其正常运行和使用。

综上所述，静电屏蔽是一项非常重要的技术，对保护电子设备和其他敏感设备免受静电损害至关重要。

通过了解静电屏蔽的原理和应用，我们能够更好地理解和应用这项技术，从而确保设备的安全性和稳定性。

静电屏蔽的原理
静电屏蔽是一种用于防止静电干扰的技术。

它的原理是利用导电材料将静电场或电磁波引导到地面，从而防止它们对设备、系统或电子元件造成损害或干扰。

以下是静电屏蔽的几种常见原理：
1. Faraday 笼原理：Faraday 笼是由导电材料构成的外壳结构，可以将外部的电场和电磁波完全屏蔽在内部。

当外部电场和电磁波作用于 Faraday 笼表面时，导电材料能够迅速将其散去，
并将其导向地面，从而保持内部环境电势恒定。

2. 电镀屏蔽：通过在被屏蔽物体表面进行电镀处理，形成一层导电膜，能够有效地吸收和散去静电场和电磁波。

电镀屏蔽常用的材料包括铜、镀锡、镀镍等，它们具有良好的导电性和导热性，能够将静电能量快速传导至地面。

3. 金属屏蔽：利用金属材料的导电性，构建屏蔽结构来阻挡静电干扰的传播。

常见的金属屏蔽材料包括铝板、铜网等。

金属屏蔽的原理是从电源方向来看，金属结构能够形成一个天线，将外部的电场和电磁波引导到地面，从而保护被屏蔽物体。

4. 接地屏蔽：通过将被屏蔽物体与大地直接连接，形成一个低电阻路径，将静电能量导入地下。

接地屏蔽常见于建筑物、电子设备或电气设备的设计中，有效地避免了静电的积累和干扰，保护设备的正常运转。

综上所述，静电屏蔽利用导电材料、电镀处理、金属结构或接
地连接等方法，将静电场或电磁波引导到地面，实现对设备和系统的防护和干扰抑制。

这些原理在电子设备、通信系统、医疗设备等领域得到广泛应用。
