阀门标准大全（国标、美标、日标)本文内容主要发布的阀门制造标准主要有：中国国家标准（GB）中国机械部标准(JB)美国国家标准（ANSI）美国石油学会标准(API)美国材料试验协会标准（ASTM）美国阀门和管件制造厂标准化协会标准（MSS）日本工业标准（JIS）德国国家标准(DIN)法国国家标准（NF）英国国家标准、欧洲标准（BS、EN）其他国家阀门标准(ГOCT、IEEE 、UL)阀门国标标准--GB标准序阀门标准代号阀门标准名称号1GB12220-1989《通用阀门标志》2GB12221-1989《法兰连接金属阀门的结构长度》3GB12222-1989《多回转阀门驱动装置的连接》4GB12223-1989《部分回转阀门驱动装置的连接》5GB12224-1989《钢制阀门一般要求》6GB12225-1989《通用阀门铜合金铸件技术条件》7GB12226-1989《通用阀门灰铸铁件技术条件》8GB12227-1989《通用阀门球墨铸铁件技术条件》9GB12228-1989《通用阀门碳素钢锻件技术条件》10GB12229-1989《通用阀门碳素钢铸件技术条件》11GB12231-1989《阀门铸件外观质量要求》12GB12232-1989《通用阀门法兰连接铁质闸阀》13GB1047-1970《管子和管路附件的公称通径》14GB12236-1989《通用阀门钢制旋启式止回阀》15GB1348-1988《球墨铸铁件》16GB1048-1990《管道元件公称压力》17GB11365-1989《锥齿轮和准双曲齿轮精度》18GB4213-1984《气动调节阀通用技术条件》19GB12238-1989《通用阀门法兰对夹连接蝶阀》20GB8335-1987《气瓶专业螺纹》21GB10877-1989《氧气瓶阀》22GB12239-1989《通用阀门隔膜阀》23GB12240-1989《通用阀门铁质旋塞阀》24GB12241-1989《安全阀一般要求》25GB12242-1989《安全阀性能试验方法》26GB12243-1989《弹簧直接载荷式安全阀》27GB11352-1989《铸钢件技术条件》28GB596—83《船用外螺纹青铜截止止回阀》29GB597-1983《船用外螺纹青铜止回阀》30GB5796-1986《梯形螺纹》31GB7306-1987《用螺纹密封的管螺纹》32GB7307-1987《非螺纹密封的管螺纹》33GB6414-1986《铸件尺寸公差》34GB12245-1989《减压阀性能试验方法》35GB12246-1989《先导式减压阀》36GB12247-1989《蒸汽疏水阀分类》37GB12248-1989《蒸汽疏水阀术语》38GB12249-1989《蒸汽疏水阀标志》39GB12250-1989《蒸汽疏水阀结构长度》40GB12251-1989《蒸汽疏水阀试验方法》41GB10868-1989《电站减温减压阀技术条件》42GB10869-1989《电站调节阀技术条件》43GB/T1972-1992《蝶形弹簧》44GB12234-1989《通用阀门法兰、对焊连接钢制闸阀》45GB12237-1989《通用阀门法兰和对焊连接钢制球阀》46GB12233-1989《通用阀门铁质截止阀与升降式止回阀》47GB9443-1988《铸钢件渗透探伤及缺陷显示痕迹评级方法》48GB3323-1987《钢熔化焊对接接头射线照相和质量分级》49GB12235-1989《通用阀门法兰钢制截止阀和升降式止回阀》50GB1851-1984《船用PN160外螺纹青铜空气截止阀》51GB8464-1987《内螺纹闸阀、截止阀、球阀、止回阀通用》52GB8465.1～7-87《内螺纹闸阀、截止阀、球阀、止回阀尺寸》53GB5677-1985《铸钢件射线照相及底片等级分类方法》54GB12230-1989《通用阀门奥氏体钢铸件技术条件》55GB1804-1979《公差与配合未注公差尺寸的极限偏差》56GB12244-1989《铸钢件射线照相及底片等级分类方法》57GB10879-1989《溶解乙炔气瓶阀》58GB197-1981《普通螺纹、公差与配合》59GB1239.2-1989《冷卷圆柱螺旋压缩弹簧技术条件》60GB1239.4-1989《热卷圆柱螺旋弹簧技术条件》61GB10095-1986《渐开线圆柱齿轮精度》62GB9444-1988《铸钢件磁粉探伤及质量评级方法》63GB/T13927-1992《通用阀门压力试验》64GB/T592-1993《船用法兰铸铁止回阀》65GB/T1852-1993《船用法兰铸钢蒸汽减压阀》66GB/T12252-1989《通用阀门供货要求》阀门机械部标准--JB标准序号阀门标准代号及标准1B93-91 《手柄》2JB1700.2-91 《锁紧螺母(二)》3JB94-91 《扳手》4JB1701-91 《阀杆螺母(六)》5JB95-59 《通用管路附件阀件分类术语》6JB1702.1-91 《轴承压盖(一)》7JB96-75 《截止阀、节流阀和止回阀结构长度》8JB1702.2-91 《轴承压盖(二)》9JB106-78 《阀门标志和识别涂漆》10JB1703-91 《衬套》11JB308-75 《阀门型号编制方法》12JB1704-75 《压套螺母式填料函尺寸》13JB309-75 《闸阀参数》14JB1706-91 《压套螺母》15JB311-75 《止回阀参数》16JB1707-75 《带孔式填料压盖填料函尺寸》17JB312-75 《旋塞阀参数》18JB1708-91 《填料压盖》19JB450-79 《PG100～320KGf/CM2化工石油工业用锻造高压阀门》20JB1709-91 《T形螺栓》21JB451-64 《杠杆式安全阀技术条件》22JB1710-75 《开口式填料压盖填料函尺寸》23JB452-77 《弹簧式安全阀技术条件》24JB1711-75 《开口式填料压盖》25JB610-79 《疏水阀参数》26JB1712-91 《石棉填料》27JB790-65 《PG=16～64KGf/CM2钢制阀技术条件》28JB1713-91 《填料垫(一)》29JB792-65 《铸铁和铸钢制低压阀门技术条件》30JB1716-91 《填料垫(二)》31JB930-67 《氧气减压器》32JB1717-75 《上密封尺寸》33JB1681-75 《截止阀参数》34JB1718-91 《垫片(一)》35JB1682-75 《节流阀参数》36JB1719-91 《垫片(二)》37JB1683-75 《球阀参数》38JB1720-91 《垫片(三)》39JB1684-75 《蝶阀参数》40JB1721-91 《垫片(四)》41JB1685-75 《隔膜阀参数》42JB1722-75 《下螺纹阀杆端部尺寸》43JB1689-75 《截止阀、节流阀阀杆螺纹直径和螺距》44JB1723-75 《连接圈式阀瓣连接槽尺寸》45JB1690-75 《闸阀阀杆螺纹直径和螺距》46JB1724-75 《上螺纹阀杆端部尺寸》47JB1691-75 《阀杆头部尺寸》48JB1725-75 《阀瓣盖式阀瓣连接槽尺寸》49JB1692-91 《伞形手轮》50JB1726-91 《阀瓣盖》51JB1693-91 《伞形手轮》52JB1727-91 《对开圆环》53JB1694-91 《阀杆螺母(一)》54JB1728-91 《止退垫圈》55JB1695-91 《阀杆螺母(二)》56JB1729-75 《锻钢阀阀杆端部尺寸》57JB1696-91 《阀杆螺母(三)》58JB1730-75 《闸阀阀杆端部尺寸》59JB1697-75 《灰铸铁闸板T形槽尺寸》60JB1731-75 《阀瓣和闸板T形槽尺寸》61JB1698-91 《阀杆螺母(五)》62JB1732-75 《锥形密封面尺寸》63JB1699-91 《阀杆螺母(四)》64JB1733-75 《灰铸铁阀体铜密封面尺寸》65JB1700.1-91 《锁紧螺母(一)》66JB1734-75 《灰铸铁闸板和阀瓣铜密封面尺寸》67JB1738-75 《楔式闸阀阀体、闸板导轨和导轨槽尺寸》68JB1735-91 《底阀阀瓣密封圈》69JB1739-75 《楔式闸阀阀体、密封面、间距和楔角尺寸》70JB1736-91 《旋启式止回阀阀瓣密封圈》71JB1740-75 《楔式闸板密封面尺寸》72JB1737-91 《旋启式止回阀阀瓣密封圈压板》73JB1741-91 《顶心》74JB2765-81 《阀门名词术语》75JB1742-91 《调整垫》76JB2766-79 《PG160.320KGf/CM2锻造高压阀门结构长度》77JB1743-75 《球阀阀杆端部尺寸》78JB2767-79 《PG160.320KGf/CM2锻造高压阀门参数》79JB1744-75 《球体》80JB2768-79 《PG160.320KGf/CM2管子和管件阀门端部尺寸和技术要求》81JB1745-75 《螺纹填料压套式填料函尺寸》82JB2769-79 《PG160.320KGf/CM2螺纹法兰》83JB1747-91 《填料压环》JB2770-79 《PG160.320KGf/CM2接头螺柱》84JB1748-75 《氨阀阀杆端部尺寸》85JB2771-79 《PG160.320KGf/CM2接头》86JB1749-91 《氨阀阀瓣》87JB2772-79 《PG160.320KGf/CM2盲板》88JB1750-75 《氨阀阀体密封面尺寸》89JB2773-79 《PG160.320KGf/CM2双头螺柱》90JB1751-75 《承插焊连接和配管端部尺寸》91JB2774-79 《PG160.320KGf/CM2阶端双头螺柱及螺孔尺寸》92JB1752-75 《外螺纹连接端部尺寸》93JB2775-79 《PG160.320KGf/CM2螺母》94JB1753-91 《接头垫》95JB2776-79 《PG160.320KGf/CM2透镜垫》96JB1754-91 《接头》97JB2777-79 《PG160.320KGf/CM2无孔透镜垫》98JB1755-91 《接头螺母》99JB2778-79 《PG160.320KGf/CM2管件和紧固件温度标记》100JB1756-75 《卡套连接端部尺寸》101JB2843-80 《蝶阀技术条件》102JB1757-91 《卡套》103JB2884-81 《空分设备低温截止阀和节流阀技术条件》104JB1758-91 《卡套螺母》105JB2920-81 《阀门电动装置型式、基本参数和连接尺寸》106JB1759-91 《轴套》107JB2921-81 《阀门电动装置技术条件》108JB1760-91 《六角螺塞》109JB2986-81 《旋塞阀技术条件》110JB1761-91 《螺塞垫》111JB3328-83 《气瓶阀和管路阀》112JB1762-75 《板体尺寸》113JB3329-83 《小型医用气瓶柜式阀的连接尺寸》114JB1842-77 《铸铁衬胶和非衬里隔膜阀技术条件》115JB/T3595-93 《电站阀门制造技术条件》116JB2121-77 《铜合金铸件技术条件》117JB4018-85 《电站阀门型号编制方法》118JB2202-77 《弹簧式安全阀参数》119JB5206.1-91 《填料压套(一)》120JB2203-77 《弹簧式安全阀结构长度》121JB5206.2-91 《填料压套(二)》122JB2204-77 《减压阀参数系列》123JB5206.3-91 《填料压套(三)》124JB2205-77 《减压阀结构长度》125JB5207-91 《填料压板》126JB2206-77 《减压阀技术条件》127JB5208-91 《隔环》128JB2311-78 《球阀技术条件》129JB5209-91 《塑料填料》130JB2637-81 《锅炉承压球墨铸铁件技术条件》131JB5210-91 《上密封座》132JB2639-81 《锅炉承压灰铸铁件技术条件》133JB5211-91 《闸阀阀座》134JB2763-79 《疏水阀的性能试验方法》135JB/TQ374-85 《锻钢阀门用短牙梯形螺纹》136JB/TQ438-85 《液化石油气钢瓶角阀质量分级》137JB/TQ375-85 《缩径锻钢阀门》138JB/TQ440-85 《阀门铸钢件质量分级》139JB/TQ395-85 《钢制闸阀产品质量分级》140JB/TQ441-89 《截止阀质量分级》141JB/TQ407-85 《高压平衡截止阀质量分级》142JB/TQ648-88 《铁制对夹式平板闸阀》143JB/TQ408-89 《隔膜阀质量分级》144JB/TQ649-88 《铁制对夹式平板闸阀装配质量分级》145JB/TQ409-89 《球阀质量分级》146JB/TQ650-88 《先导式减压阀产品质量分级》147JB/TQ410-89 《多回转阀门电动装置质量分级》148JB/TQ677-88 《阀门产品抽样和等级评定方法》149JB/TQ411-89 《机械型带密闭浮子的蒸汽疏水阀质量分级》150JB/TQ551-88 《工业用阀门灰铸铁质量分级》151JB/TQ412-85 《热动力型圆盘式疏水阀质量分级》152JB/TQ552-88 《工业用阀门法兰连接铜制旋塞阀》153JB/TQ413-85 《凝结水回收装置质量分级》154JB/TQ730-89 《氧气瓶阀质量分级》155JB/TQ414-85 《先导活塞式减压阀质量分级》156JB/TQ814-89 《钢制平板闸阀质量分级》157JB/TQ415-89 《弹簧直接载荷式安全阀质量分级》158JB/TQ815-89 《阀门产品清洁度及检查方法》159JB/TQ416-89 《软密封蝶阀质量分级》160JB/TQ816-89 《阀门用球墨铸铁件质量分级》161JB/TQ830.1-89 《阀门标准体系表》162JB/Z243-85 《闸阀静压寿命试验规程》163HG5-1587-85 《液化石油气槽车弹簧式安全阀》164JB/Z244-85 《截止阀静压寿命试验规程》165HG5-1588-85 《液化石油气紧急切断阀》166JB/Z245-85 《旋塞阀静压寿命试验规程》167JB/T5300-91 《通用阀门材料》168JB/Z246-85 《球阀静压寿命试验规程》169JB/T5263-91 《电站阀门铸钢件技术条件》170JB/Z247-85 《阀门电动装置寿命试验规程》171JB/T6439-92 《阀门受压铸钢件磁粉探伤检验》172JB/Z248-85 《蝶阀静压寿命试验规程》173JB/T6440-92 《阀门受压铸钢件射线照相检验》美国国家标准--ANSI标准标准代号ANSI标准名称ANSI A126阀门,法兰和管件的灰铸铁件ANSI A181一般用锻造或轧制钢法兰和锻造管件阀门及零件ANSI/ASTM A217M-2004高温承压件用马氏体不锈钢和合金钢铸件规范ANSI B1.1-1989统一英制螺纹（UN及UNR螺纹形式）ANSI B1.5-1988梯形螺纹（ACME）ANSI B1.8-1988短齿梯形螺纹（ACME）ANSI B1.20.1-1983管螺纹一般用途ANSI B1.20.3-1976密封管螺纹ANSI B2.1-1968管螺纹（干密封螺纹除外）ANSI B16.1-1988铸铁管法兰和法兰管件ANSI B16.5-1992法兰和法兰配件ANSI B16.10-1996阀门结构长度ANSI B16.11-1991承插焊与螺纹连接锻制管件ANSI B16.14-1991钢铁管管塞、衬套和锁紧螺母（带管螺纹）ANSI B16.20-1992槽形钢法兰与环型金属垫片ANSI B16.21-1978非金属平垫片(管法兰用)ANSI B16.24-1991青铜法兰和法兰管件CL150和CL300 ANSI B16.25-1992对焊端ANSI B16.34-1996法兰,螺纹与焊接端阀门ANSI B16.42-1987可锻铸铁管法兰及管件ANSI B18.2.2-1987方螺母和六角螺母(英制系列)ANSI B18.5-1985圆头螺钉ANSI B31.3-1990化工厂和炼油厂管道ANSI B36.10M-1985焊接管与无缝钢管ANSI B46.1-1985表面结构(表面粗糙度,波纹度)ANSI B95.1-1985减压装置的术语ANSI/AWWA C504-1994橡胶垫密封蝶阀ANSI/AWWA C 509-2001给水用弹性带座闸阀ANSI/FCI 69-1-1989疏水阀的压力额定值标准ANSI/FCI 70-2-1998控制阀门阀座泄漏ANSI/FCI 85-1-1989疏水阀产品测试ANSI/FCI 87-1-1994疏水阀的分类和操作原理ANSI/FCI 87-2-1990弹簧模板驱动控制阀动力信号标准ANSI/FCI 91-1-1997控制阀门密封的质量标准ANSI/UL 132-2002无水氨气和液化石油气的安全阀的安全标准ANSI/UL 144-2001液化石油气压力调节阀的安全标准ANSI/UL 753-1996消防装置用自动供水控制阀的警报附件ANSI/API 527-1991安全阀的阀座紧密性ANSI/API 608-2002对焊和法兰端金属球阀ANSI/ASSE 1003-1995家用供水系统用减压阀ANSI/ASSE 1046-1990热膨胀减压阀ANSI/ASTM F 1508-1997用于蒸汽、气体和液体设备的角型减压阀规范ANSI T 3.5.14 R1-1997液力传动.直接控制阀门.分界特性的测定方法ANSI(NFPA)T3.21.4 R2-2000气动阀 NFPA/T2.6.1 R2-2000补充件:液动元件压力额定值检验疲劳和确定含金属外壳的液动气动阀的压力ANSI/(NFPA) T 3.21.8-1990气压液动.反应时间的测量.直接控制阀门ANSI Z21.22a Addenda-1990热水供给系统用安全阀和煤气自动关闭系统.补充件ANSI Z21.22-1986热水供给系统用安全阀和煤气自动关闭系统ANSI Z 21.22a-1999减压阀和真空减压阀ANSI Z 21.22b-2001热水供应系统的减压阀ANSI/ASHRAE 17-1986恒温制冷剂膨胀阀额定容量测试方法ANSI/ARI 750-1987制冷剂恒温膨胀阀ANSI/ISA 75.01.01-2002尺寸控制阀用流量方程式ANSI/ISA 75.08.01-2002整体式带凸缘的球型控制阀体的面对面尺寸(类型125、150、250、300和600)ANSI/ISA 75.08.02-2003无凸缘的控制阀端面间的尺寸(级别150、300和600) ANSI/ISA S 75.08.03-2001承插焊接端头和螺旋端头球状控制阀的面到面尺寸ANSI/ISA S 75.08.04-2001对焊端头球状控制阀的面到面尺寸ANSI/ISA 75.08.05-2002端头对焊球型控制阀的面对面尺寸(类型150、300、600、900、1 500和2500)ANSI/ISA 75.08.06-2002带凸缘的球型控制阀体的面对面尺寸(类型900、1500和2500) ANSI/ISA S 75.08.07-2001独立法兰球状控制阀的面到面尺寸ANSI/ISA S 75.15-1993对焊端球状控制阀的面对面尺寸(ANSI等级150、300、600、90 0、1500、2500)ANSI/ISA S 75.19.01-2001控制阀的静水试验ANSI/IEEE 1290-1996核发电站电动控制阀门马达应用、防护、控制和试验指南美国石油学会阀门标准--API标准序号标准号标准名称1API Spec 6AVI-1996(2003)海上作业中井口水上安全阀门和水下安全阀门的检验测试（包括1996年12月的勘误表）2API Spec 6D-2002(2005)管道阀门(闸阀、旋塞阀、球阀及止回阀)(包括1997年1 2月的补充2和1998年12月的勘误表)3API Spec 6FA-1999阀门的耐火性测试1994年4月，3版4API Spec 6FC-1999具有自动后座的阀门的耐火试验5API Spec 6FD-1995止回阀耐火试验6API Spec 14A-2005水下安全阀设备技术规范(ISO 10432:1999)7API RP 14B-2005水下安全阀系统的设计、安装、维修和操作(包括1996年勘误表)8API RP 14H-1994(1996)海上平台面上安全阀和水下关断阀的安装、保养和维护(包括1996年9月23日颁发的勘误表)9API Std 589-1998评价阀杆填料的耐火试验10API Std 591-2003炼厂阀门用户验收11API Std 594-2004盘式、盘式一凸耳及双法兰式止回阀(ANSI/API Std 594 -1993)12API Std 598-2004API Std 598-200413API Std 599-2002金属塞阀一法兰式和对焊连接式14API Std 600-2001法兰和对焊连接钢制螺旋密封阀帽和压力密封阀帽15API Std 602-2005法兰、螺纹、焊接和伸直体端的小型钢闸阀16API Std 603-2001150级铸造耐腐蚀法兰闸阀(ANSI/API Std 603-993) 17API Std 607-2005软座直角回转阀耐火试验(ANSI/API Std 607-1993)18API Std 608-2002法兰、螺旋和对焊连接金属球阀(ANSI/API Std 608-199 5)19API Std 609-2004双法兰蝶阀和凸耳一盘式蝶阀美国材料试验协会标准（ASTM阀门标准）标准代号ASTM标准名称ASTM A6/A6M-2004结构用轧制钢板、型钢、板桩和棒钢通用要求ASTM A27/A27M-2005一般用途碳钢铸件标准技术条件ASTM A29/A29M-2005热锻碳素钢和合金钢棒材一般要求标准规范ASTM A36/A36M-2005碳结构钢标准规范ASTM A48/A48M-2003灰铸铁铸件标准技术条件ASTM A105/A105M-2005管道部件用碳钢锻件ASTM A106-2006高温用无缝碳钢管规范ASTM A108-2003冷精轧碳素钢和合金钢棒材标准技术条件ASTM A126-2004阀门、法兰及管件用灰铸铁管件规范ASTM A181-1990一般用途锻制或轧制钢管法兰、锻制管件、阀门及零件规范ASTM A182-2005高温用锻制或轧制合金钢和不锈钢法兰、锻制管件、阀门和部件ASTM A193/A193M-2006高温用合金钢及不锈钢螺栓材料技术条件ASTM A194/A194M-2006高温高压螺栓用碳钢和合金钢螺母技术条件ASTM A203-1990压力容器用镍合金钢板规范ASTM A216/A216M-2004高温用适合熔焊的碳钢铸件规范ASTM A217-2004高温承压件用马氏体不锈钢和合金钢铸件规范ASTM A240/A240M-2005压力容器用耐热铬及铬镍不锈钢中厚板、薄板及带材ASTM A250/A250M-2004锅炉和过热器用电阻焊铁素体合金钢管规范ASTM A276-2006不锈与耐热钢棒和型钢规范ASTM A278/A278M-2001高温不超过345℃的承压部件用灰铸铁件规范ASTM A283/A283M-2003低和中抗拉强度的碳钢板规范ASTM A285/A285M-2003压力容器用低中抗拉强度碳素钢标准技术条件ASTM A307/A307M-20046000PSI拉伸强度碳钢螺柱与螺栓标准规范ASTM A312/A312M-2005无缝或焊接的以及重度冷加工奥氏体不锈钢管规范ASTM A320/A320M-2005低温用合金钢螺栓材料标准规范ASTM A333/A333M-2003低温设备用无缝和焊接钢管标准规范ASTM A334/A334M-2004低温设备用无缝和焊接碳素和合金钢管标准规范ASTM A335-2003高温设备用无缝铁素体合金钢管规范ASTM A336/A336M-2005高温承压件合金钢锻件规范ASTM A350/A350M-2004a需切口韧性试验的管道部件用碳钢和低合金钢锻件标准规范ASTM A351/A351M-2006承压件用奥氏体钢铸件规范ASTM A352/A352M-2006低温承压用铁素体和马氏体铸钢件标准规范ASTM A387/A387M-2003压力容器用铬钼合金钢标准规范ASTM A395-1988球墨铸铁件规范ASTM A403/A403M-2004锻制奥氏体不锈钢管配件的标准规范ASTM A404高温用经特殊热处理的锻造或轧制合金钢管法兰,锻造管件,阀门及零件ASTM A405/A405M-2004高温用经特殊热处理的无缝铁素体合金钢管规范ASTM A439-1989奥氏体球墨铸铁件规范ASTM A479-1992合金钢棒材和型材规范ASTM A484/A484M-2005不锈和耐热钢棒材、钢坯和锻件一般要求标准规范ASTM A516-2004a中温及低温压力容器用碳素钢板规范ASTM A522低温用锻造或轧制的8%和9%镍合金钢法兰,管件,阀门和零件ASTM A536-1984球墨铸铁件标准规范ASTM A582-1992热轧或冷加工无机加不锈钢和耐热钢棒规范ASTM A694/A694M-2000高压管路用锻造碳钢和合金钢法兰、管件、阀门及其他部件ASTM A744-1991严酷条件下使用的耐腐蚀铁、铬、镍、镍基合金铸件规范ASTM A961-2002管道用钢制法兰、锻制管件、阀门和零件的通用要求标准规范ASTM B16-1985切丝机用易车削黄铜棒条及型材的标准规范ASTM B62-1993合成青铜或铜合金铸件的标准规范ASTM B462-2004高温耐腐蚀用锻造或轧制的铬、镍、钼、铜、铌稳定合金（U NS No6030、UNS No 6022、UNS No 6200、UNS No 80 20、UNS No 8024、UNS No 8026、UNS No 8367、UNS No 10276、UNS N10665、UNS N 10675、 UNS R2003 3）合金管法兰、锻造管件、阀门和零件标准规范ASTM B473-1991UNS No8020、No8026和UNS No8024镍合金棒和丝ASTM B564-2004镍合金锻件标准规范ASTM B584-1991一般用途的铜合金砂铸件ASTM E10-2001金属材料布氏硬度试验方法ASTM E 675-2002可互换的圆锥接地旋塞阀和栓塞的标准规范ASTM E 911-1998聚四氟乙烯(PTFE)插头的玻璃管旋塞阀ASTM F885-1984公称管径为NPS 1/4～2的青铜截止阀外形尺寸标准规范ASTM F992-1986(R2001)阀门铭牌标准规范ASTM F993-1986(R2001)阀门锁紧装置标准规范ASTM F1030-1986(R1998)阀门操作装置的选择准则ASTM F1098-1987(R1998)公称管径有NPS2～24的蝶阀外形尺寸标准规范ASTM F 1139-1988蒸汽疏水阀和排水管ASTM F 1370-1992船上给水系统用减压阀ASTM F 1565-2000蒸汽设备用减压阀标准规范ASTM F 1795-2000空气或氮气系统用减压阀标准规范ASTM F 1985-1999气力操作的球形控制阀标准规范美国阀门和管件制造厂标准化协会标准--MSS标准标准代号MSS标准名称MSS SP 6-2001管法兰及阀门和管件端法兰的接触面标准精度MSS SP 9-2001青铜、铁和钢制法兰的孔口平面MSS SP 25-1998阀门、管件、法兰和管接头的标准标记方法MSS SP 42-1991法兰端和对焊端耐腐蚀的闸阀、截止阀、角阀和止回阀 150磅级（P N20）MSS SP-43-1991(R2001)锻制不锈钢对焊管件（包括其他防腐材料文献）MSS SP 44-1996(R2001)钢制管道法兰MSS SP 45-1998旁通和排放连接MSS SP 51-2000耐腐蚀法兰和铸造法兰管件（轻型150磅级）MSS SP 53-1999(R2002)阀门、法兰、管件和其他管道部件用铸钢件和锻钢件质量标准—磁粉检验方法MSS SP 54-1999(R2002)阀门、法兰、管件和其他管道部件用铸钢件和锻钢件质量标准—射线照相检验方法MSS SP 55-2001阀门、法兰、管件和其他管道部件用铸钢件和锻钢件质量标准—表面缺陷评定的目视检验方法MSS SP 58-2002管道吊架和支架─材料、设计和制造MSS SP 61-1999钢制阀门的压力试验MSS SP 67-2002蝶阀MSS SP 68-1997偏心结构的高压蝶阀MSS SP 70-1998法兰端和螺纹端铸铁闸阀MSS SP 71-1997法兰端和螺纹端旋启式灰铸铁止回阀MSS SP 72-1999法兰端或对焊端通用球阀MSS SP 78-1998法兰端和螺纹端铸铁旋塞阀MSS SP 79-1999a承插焊渐缩式插接头MSS SP 80-1997青铜闸阀、截止阀、角阀和止回阀MSS SP 81-2001无阀盖的法兰端不锈钢刀形闸阀MSS SP 82-1992阀门压力试验方法MSS SP 83-20013000级承插焊式和螺纹式钢管活接头MSS SP 85-2002法兰端和螺纹端灰铸铁截止阀和角阀MSS SP 91-1992(R1996)阀门手动操作指南MSS SP-93-1999(R2004)阀门、法兰、管件及其他管道附件用钢铸件和钢锻件质量标准液体渗透检验方法MSS SP-94-1999(R2004)阀门、法兰、管件及其他管道附件的铁素体、马氏体钢铸件质量标准超声波检验方法MSS SP-95-2002模锻螺纹管接头与大管塞MSS SP-97-2001整体加强锻制分支引出端管件-承插焊式、螺纹式与焊式端头MSS SP 108-2002弹性密封的铸铁偏心旋塞阀MSS SP-117-2006截止阀和闸阀的波纹管密封件MSS SP 118-2002法兰端、无法兰端、螺纹端和焊接端紧凑型钢制截止阀和止回阀（化工和石油精炼用）MSS SP-120-2001升降式阀杆(明杆)钢制阀门柔性石墨填料系统的设计要求MSS SP-125-2000弹簧加载中心导向的灰铸铁和球墨铸铁管线止回阀MSS SP-126-2000弹簧加载中心导向的钢制管线止回阀日本工业标准--JIS标准标准代号JIS标准名称JIS B0100-1970阀门名词术语JIS B2001-1987阀门的公称通径和口径JIS B2002-1987阀门的结构长度JIS B2003-1987阀门的检验通则JIS B2004-1987阀门的标志通则JIS B2005-1987阀门流量系数试验方法JIS B2007-1993工业过程控制阀.检验和常规试验JIS B2011-1988青铜闸阀截止阀、角阀及止回阀JIS B2031-1986灰铸铁阀JIS B2032-1995对尖式橡胶阀座蝶阀JIS B2041-1976铸铁制1.0MPa法兰连接的截止阀JIS B2042-1976铸铁制1.0MPa法兰连接的角式截止阀JIS B2043-1976铸铁制1.0MPa法兰连接的暗杆闸阀JIS B2044-1976铸铁制1.0MPa法兰连接的明杆闸阀JIS B2045-1976铸铁制1.0MPa法兰连接的旋启式止回阀JIS B2051-1986 1.0MPa可锻铸铁制螺纹连接截止阀JIS B2052-1978 1.0MPa可锻铸铁制螺纹连接闸阀JIS B2053-1978 1.0MPa可锻铸铁制螺纹连接升降式止回阀JIS B2061-1984给水龙头JIS B2062-1994水管用闸阀JIS B2063-1987水管用空气阀JIS B2064-1984水管用蝶阀JIS B2071-1987铸钢制法兰连接阀门JIS B2072-1976铸钢制1.0MPa法兰连接的角式截止阀JIS B2073-1976铸钢制1.0MPa法兰连接的明杆闸阀JIS B2074-1976铸钢制2.0MPa法兰连接的旋启式止回阀JIS B2081-1976铸钢制2.0MPa法兰连接的截止阀JIS B2082-1976铸钢制2.0MPa法兰连接的角式截止阀JIS B2083-1976法兰连接的明杆闸阀JIS B2084-1976铸钢制2.0MPa法兰连接的旋启式止回阀JIS B2191-1984青铜制螺纹连接旋塞阀JIS B2192-1977青铜制螺纹连接填料式旋塞阀JIS B3372-1982压缩空气用减压阀JIS B8210-1994蒸汽锅炉及压力容器用弹簧式安全阀JIS B8225-1993安全阀排放系数测定方法JIS B8244-1977溶解乙炔容器用阀JIS B8245-1989液化石油容器用阀JIS B8246-1989高压气体容器用阀JIS B8357-2000液压传动., , , 补偿式流量控制阀.装配面JIS B8372-1994气动装置用减压阀JIS B8373-1993气动用二通电磁阀JIS B8374-1993气动用三通电磁阀JIS B8375-1993气动用四通、五通电磁阀JIS B8375-1-2000气动液压.五孔定向控制阀.第1部分:无电接头的安装界面JIS B8375-2-2000气动液压.五孔定向控制阀.第2部分:带备用电接头的安装界面JIS B8375-3-2000气动液压.五孔定向控制阀.第3部分:阀功能通讯的密码系统JIS B8376-1994气动速度控制阀JIS B8380-2002气压液动.控制阀门和其他元部件出口和控制机构的鉴定JIS B8387-2000液压动力.四孔调节阀门和四孔方向控制阀门.02,03,05尺寸.夹持尺寸JIS B8400-1-2003气压传动.尺寸为18mm-26mm的五孔定向控制阀.第1部分:无电连接件的安装接口表面JIS B8401-1999自动疏水阀JIS B8402-1993采暖用散热器疏水阀JIS B8410-2003水用减压阀JIS B8414-1999热水器用安全阀JIS B8471-1994水用电磁阀JIS B8472-1994蒸汽用电磁阀JIS B8473-1988燃油用电磁阀JIS B8605-2002致冷装置的截止阀JIS B8619-1999静热制冷剂膨胀阀.性能试验方法JIS B8651-2002比例电磁式减压阀试验方法JIS B8652-2002比例电动液压减压阀及安全阀的试验方法JIS B8653-2002比例电动液压节流阀试验方法JIS B8654-2002比例电动液压串联型流量控制阀试验方法JIS B8655-2002比例电动液压串联型定向流量控制阀试验方法JIS B8656-2002比例电动液压旁通流量控制阀试验方法JIS B8657-2002比例电动液压定向旁通流量控制阀试验方法JIS B8658-1989比例电动液压控制阀用电力放大器规则JIS B8659-1-2000液压动力.电气调节液压控制阀门.第1部分:四路直流控制阀门的试验方法JIS B8659-2-2002液压传动.电气调节液压控制阀门.第2部分:三路定向流量控制阀门的试验方法JIS B8664-2001液压动力.压力控制阀(不包括减压阀)、顺序活门、释荷阀、节流阀和止回阀.安装表面JIS B8666-2001液压动力.减压阀.安装表面JIS E4103-1988铁路车辆用截止阀JIS E4114-1989铁路车辆用青铜截止阀JIS E4115-1988铁路车辆用电磁阀JIS E7701-1992高压气罐车用气罐安全阀JIS F0504-1989船上机械装置用减压阀的应用和压力调节JIS F3019-1996自闭闸阀式短测深管头JIS F3024-1996造船.控制阀用舱面支座JIS F3058-1996铸钢立式波浪止回阀JIS F3059-1985青铜螺旋截止立式波浪止回阀JIS F3060-1996铸钢旋压立式波浪止回阀JIS F7300-1989一般用阀和旋塞的使用标准JIS F7311-1996造船.铸钢5K球阀JIS F7313-1996造船.铸钢20K球阀JIS F7315-1996造船.铸钢30K球阀JIS F7319-1996造船.铸钢10K球阀JIS F7321-1996造船.可锻铁5K球阀JIS F7329-1996造船.锻钢40K球阀JIS F7336-1996造船.锻钢空气球阀JIS F7340-1996造船.铸钢空气球阀JIS F7346-1996造船.青铜5K球阀(活接头帽阀门型) JIS F7348-1996造船.青铜16K球阀(活接头帽阀门型) JIS F7351-1996造船.5K旋压式青铜止回球阀JIS F7353-1996船用铸铁5K截止止回阀JIS F7354-1989船用铸铁5K角式止回阀JIS F7356-1996造船.青铜5K升降止回阀JIS F7358-1996造船.铸铁5K升降止回球阀JIS F7359-1989船用铸铁5K升降角式止回阀JIS F7360-1996造船.船体铸钢闸阀JIS F7363-1996船用铸铁5K闸阀JIS F7364-1996船用铸铁10K闸阀JIS F7366-1996船用铸铁20K闸阀JIS F7368-1996造船.青铜10K提杆式闸阀JIS F7369-1996造船.铸铁16K闸阀JIS F7371-1996船用铸铁5K青铜旋启式止回阀JIS F7372-1996船用铸铁5K旋启式止回阀JIS F7373-1996船用铸铁10K旋启式止回阀JIS F7375-1996造船.铸铁10K旋压式止回球阀JIS F7376-1989船用铸铁10K角式止回阀JIS F7377-1996船用铸铁16K截止止回阀JIS F7378-1989船用铸铁16K角式止回阀JIS F7379-1996造船.卡套式30K黄铜截止阀JIS F7388-1996造船.青铜20K球阀JIS F7398-1989船舶燃油罐自动关闭排除阀JIS F7399-2002船舶燃油罐紧急切断阀JIS F7403-1996造船.船体青铜球阀JIS F7409-1996造船.青铜16k旋压式止回球阀JIS F7411-1996造船.青铜5K旋压式止回球阀(活接头阀帽型) JIS F7412-1988船用5K青铜管帽形螺旋式止回联结帽状角阀JIS F7413-1996造船.青铜16K旋压式止回球阀(活接头阀帽型) JIS F7414-1988船用16K青铜管帽形升降式止回联结帽状角阀JIS F7415-1996造船.青铜5K升降式止回球阀(活接头阀帽型) JIS F7416-1988船用5K青铜管帽形升降式止回联结帽状角阀JIS F7417-1996造船.青铜16K升降式止回球阀(活接头阀帽型) JIS F7421-1996船用20K锻钢截止阀JIS F7422-1989船用20K锻钢角式阀JIS F7457-1989气动操纵遥控切断装置，船舶燃油罐紧急切断阀JIS F7471-1996造船.铸钢10K旋压式止回球阀JIS F7473-1996造船.铸钢20K旋压式止回球阀JIS F7490-1998造船.球墨铸铁5K球阀JIS F7495-2000造船.球墨铸铁10K旋压止回阀JIS F73006-1989船用铸铁5K法兰角阀JIS F73007-1989船用铸铁10K直通截止阀JIS G4304-1984不锈钢热轧钢板煤气装置用电磁阀JIS S2143-1975作者简介： 石文东 男 福建泉州从事油库、化工定量装车系统电液阀设计、研发、销售。
蝶阀型号编制说明①- ②③④⑤⑥-⑦⑧-①公称通径代号in 值表示：国标系列以G ××mm 值表示，日标系列以J ××mm 值表示，美标系列以 A ××②驱动方式代号(手柄或杠杆传动省略此代号)1 光杆2 链轮传动3 蜗轮传动4 正齿轮传动5 伞齿轮传动6 气动6S 气动复位7 液动8 气液联动8H 气液联动带紧急切断9 电动9A 电动调节9H 电液联动带紧急切断③阀类代号D 蝶阀DH 止回蝶阀DZK 真空蝶阀DA 调节蝶阀（常用4-20ma 信号，其他须注明）DTF 调风型调节蝶阀DS 伸缩蝶阀DKS 快速蝶阀（须注明动作时间）④公称压力级代号美制系列: 150-classl50 ：300-class300 400-class400 600-class600 900-class900国标系列: 2.5-PN0.25 6-PN0.6 10-PN10 16-PNl6 25-PN25 40-PN40 64-PN64日标系列: 10-10K 20-20K 注：其他管道等级另行说明⑤连接形式代号RF- 突面法兰FF- 全平面法兰RJ- 环接面法兰MFM- 凹凸面法兰TG- 榫槽面法兰SW- 承插焊BW- 对接焊NPT- 螺纹连接WS- 四耳对夹WL- 无耳对夹WF- 单筋型对夹WU- 光孔对夹LL- 全耳螺孔对夹LU-U-U 型螺孔对夹KG 卡箍式⑥结构形式代号1 中线结构2 双偏心结构3 三偏心结构4 变偏心结构5 单偏心结构⑦阀座密封面代号H-Crl3 系不锈钢E-18-8 系不锈钢R-M02Ti 系不锈钢FH- 多层次硬密封X-橡胶(可另行细分)F- 聚四氟乙烯FX- 复合橡胶（耐煤油）XW- 白色橡胶D 一渗氮钢M 一蒙耐尔合金Y_ 硬质合金⑧壳体材料代号（可附阀板材质，如与阀体相同，可略）C-WCB P-CF8/304 R-CF8M/316 PL-CF3/304L RL-CF3M/316L AL- 特种铝合金Q- 球铁HT- 灰铸铁N- 尼龙或特种塑胶ML-MONEL C5-C5 C6- WC6 C9- WC9 BL- LCB CL- LCC注：l、由阀体直接加工的阀座密封面材料代号用W 表示2、当密封副的密封面材料不同时，以硬度低的材料代号表示3、型号中未列出的其他特殊要求必须在订单中写明4、样本中列出的型号不涉及压力口径及阀门的材料编号，由用户给定示例1 ：A-6D150WS1-FP DN500美标,气动蝶阀150LB ，四孔对夹连接，中线结构，阀座密封面F4 阀体304 ，DN500 示例2 ：G-9DA16RF3-XP国标, 电动调节蝶阀PN16 ，RF 法兰连接，三偏心结构，壳体材料SUS304 ，阀座密封面橡胶Welcome To Download !!!欢迎您的下载，资料仅供参考！。

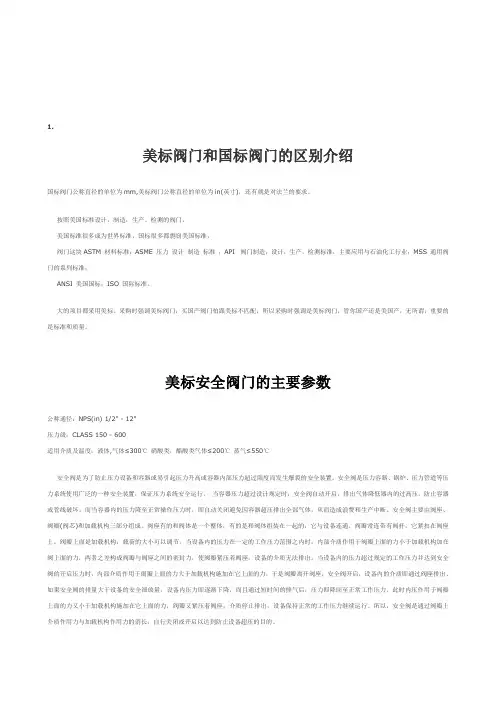

1.美标阀门和国标阀门的区别介绍国标阀门公称直径的单位为mm,美标阀门公称直径的单位为in(英寸)，还有就是对法兰的要求。
按照美国标准设计，制造，生产、检测的阀门，美国标准很多成为世界标准，国标很多都剽窃美国标准，阀门这块ASTM 材料标准；ASME 压力设计制造标准；API 阀门制造，设计，生产，检测标准，主要应用与石油化工行业；MSS 通用阀门的系列标准；ANSI 美国国标；ISO 国际标准。
大的项目都采用美标。
采购时强调美标阀门，买国产阀门怕跟美标不匹配，所以采购时强调是美标阀门，管你国产还是美国产，无所谓，重要的是标准和质量。
美标安全阀门的主要参数公称通径：NPS(in) 1/2" - 12"压力级：CLASS 150 - 600适用介质及温度：液体,气体≤300℃硝酸类，醋酸类气体≤200℃蒸气≤550℃安全阀是为了防止压力设备和容器或易引起压力升高或容器内部压力超过限度而发生爆裂的安全装置。
安全阀是压力容器、锅炉、压力管道等压力系统使用广泛的一种安全装置，保证压力系统安全运行。
当容器压力超过设计规定时，安全阀自动开启，排出气体降低器内的过高压，防止容器或管线破坏。
而当容器内的压力降至正常操作压力时，即自动关闭避免因容器超压排出全部气体，从而造成浪费和生产中断。
安全阀主要由阀座、阀瓣(阀芯)和加载机构三部分组成。
阀座有的和阀体是一个整体，有的是和阀体组装在一起的，它与设备连通。
阀瓣常连带有阀杆，它紧扣在阀座上。
阀瓣上面是加载机构，载荷的大小可以调节。
当设备内的压力在一定的工作压力范围之内时，内部介质作用于阀瓣上面的力小于加载机构加在阀上面的力，两者之差构成阀瓣与阀座之间的密封力，使阀瓣紧压着阀座，设备的介质无法排出。
当设备内的压力超过规定的工作压力并达到安全阀的开启压力时，内部介质作用于闹瓣上面的力大于加载机构施加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排出、如果安全阀的排量大于设备的安全泄放量，设备内压力即逐渐下降，而且通过短时间的排气后，压力即降回至正常工作压力。

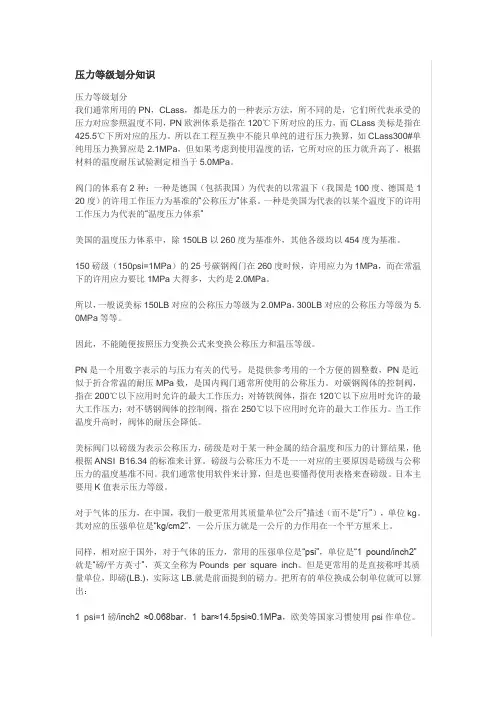

压力等级划分知识压力等级划分我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。
所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是1 20度）的许用工作压力为基准的“公称压力”体系。
一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。
150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。
所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5. 0MPa等等。
因此，不能随便按照压力变换公式来变换公称压力和温压等级。
PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。
对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。
当工作温度升高时，阀体的耐压会降低。
美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSI B16.34的标准来计算。
磅级与公称压力不是一一对应的主要原因是磅级与公称压力的温度基准不同。
我们通常使用软件来计算，但是也要懂得使用表格来查磅级。
日本主要用K值表示压力等级。
