美标阀门型号编制方法(1)

美标阀门型号编制方法,美标阀门型号大全美标阀门主要有API和ASME标准，ASTM，ASTM是材料标准；按美国标准设计，制造，生产、检测的阀门叫做美标阀门。

美标阀门一般都是采用英寸表示，例：Flanged Globe Valve150#RF，GLOBE VAvle球形阀，150#RF为压力等级150磅约合PN2.5MPa凸面法兰，前面的FLange表示为法兰式即为法兰连接，例如8"150#表示8寸150磅即DN200PN2.5MPa法兰对应美标是flange8“CL150#RF如果是DN80则是3"。

美标阀门型号编制大全：注*：只有“连接型式”中为BW时才有此项①美标阀门类别代号：代号类别及应用标准代号类别Z闸阀/GATE VALVE H止回阀/CHECK VALVE(API600/API602/API603)(API600M/API602M./API603M/API594)截止阀/GLOBE VALVEJN针型阀/NEEDLE GLOBE VALVE(API602M) (API600M/API602M/API603M)Y仪表测压阀（API602M）注：每个阀门采用什么标准由“结构型式”确定。

②美标阀门压力等级代号：代压力等级应用垫片应用螺栓/螺母号CL(磅（最低要求）（最低要求）PN(公制)制)1 1.0石棉垫片35#/25#；35CrMoA/35#1a1.0石棉垫片35#/25#；35CrMoA/35#2 2.0150石棉垫片,缠绕垫片35#/25#；35CrMoA/35#2a1.6石棉垫片,缠绕垫片35#/25#；35CrMoA/35#3 5.0300缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；0Cr18Ni9/0Cr18Ni93a2.5缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；0Cr18Ni9/0Cr18Ni94 6.8400缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；0Cr18Ni9/0Cr18Ni94a4.0缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；(MF)0Cr18Ni9/0Cr18Ni9510.0600缠绕垫片，八角形金属垫片35CrMoA/35#；25Cr2MoVA/35CrMo;/OCTAGON TYPERING0Cr18Ni9/0Cr18Ni95a6.3600缠绕垫片，35CrMoA/35#；25Cr2MoVA/35CrMo;(MF)0Cr18Ni9/0Cr18Ni96800缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo;0Cr18Ni9/0Cr18Ni9715.0900八角形金属垫片/OCTAGON TYPE ASTM A194B7/A1942H；ASTM A194RING(或缺省)B16/A1944；ASTM A453660A/A1948C825.01500八角形金属垫片/OCTAGON TYPE ASTM A194B7/A1942H；ASTM A194RING(或缺省)B16/A1944；ASTM A453660A/A1948C942.02500八角形金属垫片/OCTAGON TYPE ASTM A194B7/A1942H；ASTM A194RING(或缺省)B16/A1944；ASTM A453660A/A1948CA CL150-CL800BC注：¬每个阀门选用何种材料的垫片和螺栓、螺母由“阀体材料”确定。

阀门压力等级对照表

阀门压力等级对照表
以下是一些常见的阀门压力等级及其对照表：
1. ANSI（美国国家标准协会）压力等级：
- ANSI 150：最高工作压力为150磅/平方英寸- ANSI 300：最高工作压力为300磅/平方英寸- ANSI 600：最高工作压力为600磅/平方英寸- ANSI 900：最高工作压力为900磅/平方英寸- ANSI 1500：最高工作压力为1500磅/平方英寸- ANSI 2500：最高工作压力为2500磅/平方英寸
2. DIN（德国工业标准）压力等级：
- PN6：最高工作压力为6巴
- PN10：最高工作压力为10巴- PN16：最高工作压力为16巴- PN25：最高工作压力为25巴- PN40：最高工作压力为40巴
3. JIS（日本工业标准）压力等级：
- 10K：最高工作压力为10千帕- 20K：最高工作压力为20千帕- 30K：最高工作压力为30千帕
需要注意的是，不同地区和不同的标准组织可能有不同的阀门压力等级标准，因此在选购阀门时应根据具体的要求和标准进行选择。

以上只是一些常见的压力等级对照表，实际情况可能会有所不同。

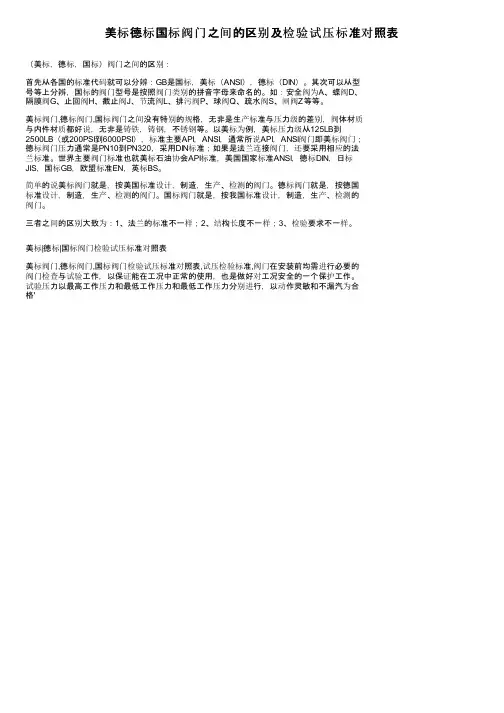

美标与国标压力等级划分知识

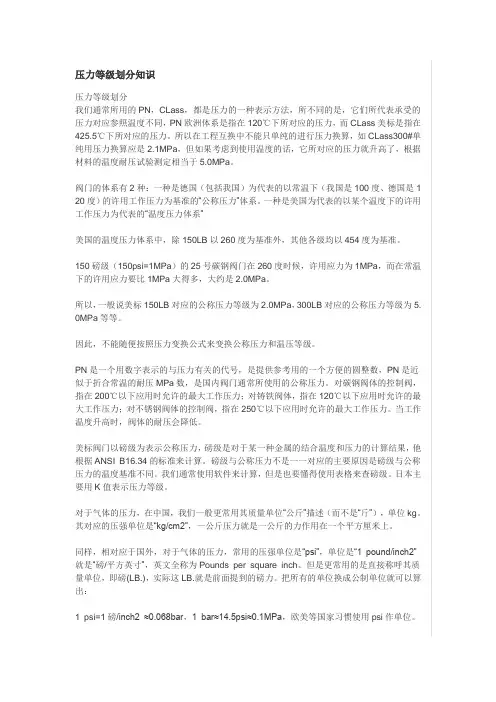

压力等级划分知识压力等级划分我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。

所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。

阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是1 20度）的许用工作压力为基准的“公称压力”体系。

一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。

150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。

所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5. 0MPa等等。

因此，不能随便按照压力变换公式来变换公称压力和温压等级。

PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。

对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制阀，指在250℃以下应用时允许的最大工作压力。

当工作温度升高时，阀体的耐压会降低。

美标阀门以磅级为表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSI B16.34的标准来计算。

磅级与公称压力不是一一对应的主要原因是磅级与公称压力的温度基准不同。

我们通常使用软件来计算，但是也要懂得使用表格来查磅级。

日本主要用K值表示压力等级。

阀门压力国标与美标的换算

PN与LB换算我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。

阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。

150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。

所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5.0MPa等等。

因此，不能随便按照压力变换公式来变换公称压力和温压等级。

PN是一个用数字表示的与压力有关的代号，是提供参考用的一个方便的圆整数，PN是近似于折合常温的耐压MPa数，是国内阀门通常所使用的公称压力。

当工作温度升高时，阀体的耐压会降低。

美标阀门以磅级来表示公称压力，磅级是对于某一种金属的结合温度和压力的计算结果，他根据ANSI B16.34的标准来计算。

磅级与公称压力不是一一对应的主要原因是磅级与公称压力的温度基准不同。

我们通常使用软件来计算，但是也要懂得使用表格来查磅级。

日本主要用K值表示压力等级。

对于气体的压力，在中国，我们一般更常用其质量单位“公斤”描述（而不是“斤”），单位kg。

阀门压力等级对照表 (2)

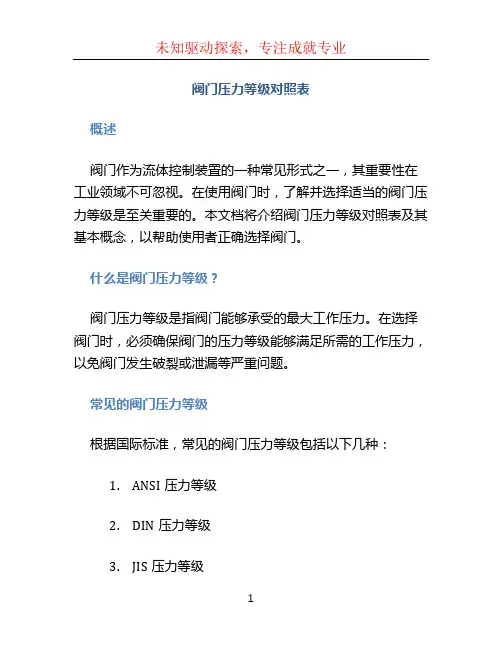

阀门压力等级对照表概述阀门作为流体控制装置的一种常见形式之一，其重要性在工业领域不可忽视。

在使用阀门时，了解并选择适当的阀门压力等级是至关重要的。

本文档将介绍阀门压力等级对照表及其基本概念，以帮助使用者正确选择阀门。

什么是阀门压力等级？阀门压力等级是指阀门能够承受的最大工作压力。

在选择阀门时，必须确保阀门的压力等级能够满足所需的工作压力，以免阀门发生破裂或泄漏等严重问题。

常见的阀门压力等级根据国际标准，常见的阀门压力等级包括以下几种：1.ANSI压力等级2.DIN压力等级3.JIS压力等级4.AS压力等级下面将对每种压力等级进行详细介绍。

ANSI压力等级ANSI压力等级是指美国国家标准协会（American National Standards Institute）规定的一套阀门压力等级。

该等级以数字表示，数字越大，表示阀门能够承受的工作压力越高。

以下是常见的ANSI压力等级及其代表的工作压力范围：•ANSI 150：工作压力范围不超过150磅/平方英寸•ANSI 300：工作压力范围不超过300磅/平方英寸•ANSI 600：工作压力范围不超过600磅/平方英寸•ANSI 900：工作压力范围不超过900磅/平方英寸•ANSI 1500：工作压力范围不超过1500磅/平方英寸•ANSI 2500：工作压力范围不超过2500磅/平方英寸DIN压力等级DIN压力等级是指德国工业标准（Deutsches Institut für Normung）规定的阀门压力等级。

该等级以表面积的倍数表示。

以下是常见的DIN压力等级及其代表的表面积倍数：•DIN PN6：表面积倍数为6•DIN PN10：表面积倍数为10•DIN PN16：表面积倍数为16•DIN PN25：表面积倍数为25•DIN PN40：表面积倍数为40•DIN PN63：表面积倍数为63•DIN PN100：表面积倍数为100JIS压力等级JIS压力等级是指日本工业标准（Japanese Industrial Standards）规定的阀门压力等级。

美标截止阀设计标准

美标截止阀的设计标准主要遵循ASME B16.34和API 602等标准。

这些标准规定了截止阀的尺寸、压力等级、材料、结构、制造、检验和试验等方面的要求。

1.尺寸：美标截止阀的尺寸通常采用英寸（inch）为单位，常用的尺寸有
1/2英寸、1英寸、1-1/4英寸、1-1/2英寸、2英寸等。

2.压力等级：美标截止阀的压力等级通常分为Class 150、Class 300、Class
600等，分别表示不同的工作压力范围。

3.材料：美标截止阀的材料通常包括铸铁、铸钢、锻钢等，具体材料的选择
取决于阀门的工作压力、工作温度和介质性质等因素。

4.结构：美标截止阀的结构通常包括阀体、阀瓣、阀杆、填料函等部分。

阀
体和阀瓣的连接方式通常采用螺纹连接，阀杆通过填料函与阀瓣连接。

5.制造：美标截止阀的制造过程需要严格遵守相关标准和规范，包括加工、
装配、检验等环节。

6.检验和试验：美标截止阀需要进行严格的检验和试验，以确保其符合相关
标准和规范的要求。

需要注意的是，不同国家和地区的标准可能存在差异，因此在实际设计和生产过程中，还需要根据具体的要求和标准进行相应的调整和修改。

美标闸阀型号表示方法

美标闸阀型号表示方法一、引言闸阀是一种常见的流体控制装置，广泛应用于工业生产和民用领域。

为了方便标识和识别不同型号的闸阀，美国标准协会（American National Standards Institute，ANSI）制定了一套闸阀型号表示方法。

本文将详细介绍美标闸阀型号表示方法及其应用。

二、美标闸阀型号表示方法美标闸阀型号由一系列字母和数字组成，每个字母或数字代表着闸阀的不同特性和参数。

下面将对其中常见的几个表示方式进行介绍。

1. 闸阀尺寸表示闸阀尺寸通过英寸单位表示，常见的尺寸包括1/2英寸、1英寸、2英寸等。

在型号中，尺寸通常以数字形式出现，如“1”代表1英寸。

2. 闸阀压力等级表示闸阀的压力等级表示了其能够承受的最大工作压力。

美标闸阀常见的压力等级有150磅、300磅、600磅等。

在型号中，压力等级通常以数字形式出现，如“150”代表150磅。

3. 闸阀材质表示闸阀的材质对其耐腐蚀性和耐高温性能有着重要影响。

美标闸阀常见的材质包括碳钢、不锈钢、铸铁等。

在型号中，材质通常用字母表示，如“C”代表碳钢，“S”代表不锈钢。

4. 闸阀操作方式表示闸阀的操作方式决定了其开关是否需要人工干预。

美标闸阀常见的操作方式有手动、电动、气动等。

在型号中，操作方式通常用字母表示，如“M”代表手动，“E”代表电动。

5. 闸阀设计特性表示闸阀的设计特性包括闸板结构、密封形式等。

美标闸阀常见的设计特性有非升降式闸板、金属密封等。

在型号中，设计特性通常用字母表示，如“N”代表非升降式闸板，“M”代表金属密封。

三、应用实例为了更好地理解美标闸阀型号表示方法，下面以一个实际的型号为例进行解析。

型号：Z41H-150LB-CF8M-RF解析：- “Z41H”代表闸阀型号，其中“Z”表示闸阀，“41”为闸阀设计编号，“H”为阀体形式。

- “150LB”表示闸阀的压力等级为150磅。

- “CF8M”表示闸阀的材质为不锈钢。

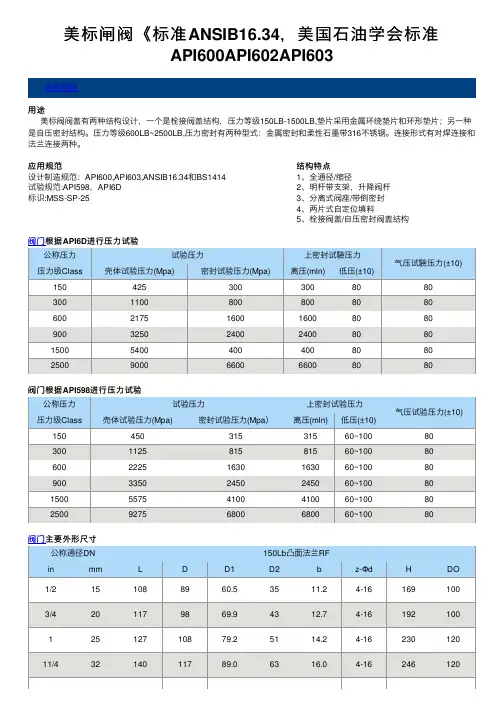

美标闸阀《标准ANSIB16.34，美国石油学会标准API600API602API603

2400
80
400
80
6600
80
气压试驗压力(±10)
80 80 80 80 80 80
阀门根据 API598进行压力试验公称压力
试验压力
压力级Class
売体试验压力(Mpa)
密封试验压力(Mpa）
150
450
315
300
1125
815
600
2225
1630
900
3350
2450
1500
5575
4100
2500
9275
6800
上密封试验压力
离压(mln) 低压(±10)
315
60~100
815
60~100
1630
60~100
2450
60~100
4100
60~100
6800
60~100
气压试验压力(±10)
80 80 80 80 80 80
阀门主要外形尺寸
公称通径DN
in
mm
200
5
125
254
254
216.0
186
24.0
8-22.5
632
250

150
267
279
241.3
216
25.4
8-22.5
635
250
8
200
292
343
298.5
270
28.4
8-22.5
762
280
10
250
330
406
362.0
324
30.2

阀门压力等级的对照表

阀门压力等级的对照表一、常见美标压力等级（磅级 psi）与近似对应的公称压力（PN）1. 150磅级（150 psi）这就像是阀门压力里的小老弟。

大约相当于PN20。

在一些低压的水管路或者不太需要高压的普通工业管道上，这种150磅级的阀门就够用啦。

就好比你给小花园浇水的水管上的阀门，不需要承受太大压力，150磅级完全能搞定。

2. 300磅级（300 psi）比150磅级稍微厉害一点的家伙。

大概对应PN50。

在一般的化工原料输送管道中，如果压力不是特别高，300磅级的阀门就能上场啦。

就像一个可以处理稍微有点压力工作的小助手，能在中等压力的环境下稳稳当当。

3. 600磅级（600 psi）这可算是比较强壮的阀门压力等级了。

近似于PN110。

在一些中高压的蒸汽管道或者石油精炼过程中的部分管道上会用到。

它就像一个压力世界里的中级战士，能承受住比较大的压力冲击。

4. 900磅级（900 psi）已经是相当高的压力等级了，大概和PN150差不多。

在高压的化工生产流程或者一些特殊的工业高压系统里发挥作用。

这就像是压力阀门中的大力士，能在高压环境下坚守岗位，保证系统的密封性和安全性。

5. 1500磅级（1500 psi）超级强大的压力等级，相当于PN260左右。

这种阀门通常用在超高压的特殊化工、石油开采的深层高压区域等极端压力环境下。

它就像是压力阀门中的超级英雄，专门应对那些超高压力的艰巨任务。

二、英标压力等级（class）与近似对应。

1. Class150.和美标150磅级类似，也大约相当于PN20。

在英国或者一些采用英制标准的地区的低压管道系统中使用。

可以想象成是英制管道世界里的低压小能手。

2. Class300.类似于美标300磅级，大概对应PN50。

在中低压的英制管道系统，比如一些传统的英国工业厂房的管道里常见。

就像一个遵循古老英制标准的中低压守护者。

3. Class600.与美标600磅级相近，约为PN110。

美标阀门设计标准

美标阀门设计标准一、阀门类型与结构1. 阀门类型应符合美标要求，如球阀、闸阀、截止阀等。

2. 阀门结构应简单、紧凑，易于维护和更换。

3. 阀门结构应符合压力等级要求，保证安全可靠。

二、阀门材料与标准1. 阀门材料应符合美标要求，如不锈钢、碳钢等。

2. 阀门材料应具有足够的强度和耐腐蚀性能。

3. 阀门材料应符合环保要求，如无铅等。

三、阀门压力等级1. 阀门压力等级应符合美标要求，如150LB、300LB等。

2. 阀门压力等级应与管道工作压力相匹配。

3. 阀门压力等级应能满足使用环境的要求。

四、阀门流量与流速1. 阀门流量应符合设计要求，保证流体畅通无阻。

2. 阀门流速应合理控制，避免流体对阀门的冲击和磨损。

3. 阀门流速应考虑流体性质和管道阻力等因素。

五、阀门密封性能1. 阀门密封性能应符合美标要求，如ANSI/FCI 70-2等。

2. 阀门密封材料应具有耐腐蚀、耐磨损等性能。

3. 阀门密封结构应简单、易维护，保证长期使用不漏水。

六、阀门操作方式1. 阀门操作方式应符合设计要求，如手动、电动、气动等。

2. 阀门操作方式应简单、方便，易于操作和维护。

3. 阀门操作方式应考虑安全因素，如防爆等。

七、阀门试验与检验1. 阀门试验与检验应符合美标要求，如API 598等。

2. 阀门试验项目应包括压力试验、密封试验等。

3. 阀门检验项目应包括外观质量、尺寸精度等。

4. 阀门试验与检验应保证产品质量和安全性。

八、阀门标志与包装1. 阀门标志应清晰、规范，包括产品名称、型号、生产厂家等信息。

2. 阀门包装应符合相关标准要求，保证产品安全运输和储存。
