美标阀门代号说明

美标阀门型号编制方法,美标阀门型号大全美标阀门主要有API和ASME标准，ASTM，ASTM是材料标准；按美国标准设计，制造，生产、检测的阀门叫做美标阀门。

美标阀门一般都是采用英寸表示，例：Flanged Globe Valve150#RF，GLOBE VAvle球形阀，150#RF为压力等级150磅约合PN2.5MPa凸面法兰，前面的FLange表示为法兰式即为法兰连接，例如8"150#表示8寸150磅即DN200PN2.5MPa法兰对应美标是flange8“CL150#RF如果是DN80则是3"。

美标阀门型号编制大全：注*：只有“连接型式”中为BW时才有此项①美标阀门类别代号：代号类别及应用标准代号类别Z闸阀/GATE VALVE H止回阀/CHECK VALVE(API600/API602/API603)(API600M/API602M./API603M/API594)截止阀/GLOBE VALVEJN针型阀/NEEDLE GLOBE VALVE(API602M) (API600M/API602M/API603M)Y仪表测压阀（API602M）注：每个阀门采用什么标准由“结构型式”确定。

②美标阀门压力等级代号：代压力等级应用垫片应用螺栓/螺母号CL(磅（最低要求）（最低要求）PN(公制)制)1 1.0石棉垫片35#/25#；35CrMoA/35#1a1.0石棉垫片35#/25#；35CrMoA/35#2 2.0150石棉垫片,缠绕垫片35#/25#；35CrMoA/35#2a1.6石棉垫片,缠绕垫片35#/25#；35CrMoA/35#3 5.0300缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；0Cr18Ni9/0Cr18Ni93a2.5缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；0Cr18Ni9/0Cr18Ni94 6.8400缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；0Cr18Ni9/0Cr18Ni94a4.0缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；(MF)0Cr18Ni9/0Cr18Ni9510.0600缠绕垫片，八角形金属垫片35CrMoA/35#；25Cr2MoVA/35CrMo;/OCTAGON TYPERING0Cr18Ni9/0Cr18Ni95a6.3600缠绕垫片，35CrMoA/35#；25Cr2MoVA/35CrMo;(MF)0Cr18Ni9/0Cr18Ni96800缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo;0Cr18Ni9/0Cr18Ni9715.0900八角形金属垫片/OCTAGON TYPE ASTM A194B7/A1942H；ASTM A194RING(或缺省)B16/A1944；ASTM A453660A/A1948C825.01500八角形金属垫片/OCTAGON TYPE ASTM A194B7/A1942H；ASTM A194RING(或缺省)B16/A1944；ASTM A453660A/A1948C942.02500八角形金属垫片/OCTAGON TYPE ASTM A194B7/A1942H；ASTM A194RING(或缺省)B16/A1944；ASTM A453660A/A1948CA CL150-CL800BC注：¬每个阀门选用何种材料的垫片和螺栓、螺母由“阀体材料”确定。

1.4阀门及小型设备代号解释1.4.1闸阀（GATE VALVE）、截止阀（GLOBE VALVE）止回阀（CHECK VALVE）、针型阀（NEEDLE GLOBE VALVE） －  / 特殊代码（3位）见表1.4.1-8阀芯材质，见表1.4.1－7阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.1－3压力等级，见表1.4.1－2阀门类别，见表1.4.1－1 注*：只有“连接型式”中为BW时才有此项注：每个阀门采用什么标准由“结构型式”确定。

对CL900.1500.2500三个等级的阀门，一般采用压力密封阀盖，此时“阀盖垫片”和“阀盖螺栓”项缺省。

等级1a、2a、3a、4a、5a适用于JB标准阀门。

注： 如果阀门的结构型式为“2”、“8”和“9”，即阀盖为压力密封阀盖，则该表中的“阀盖垫片材料”和“阀盖螺栓材料”栏缺省。

如果阀门的结构型式为“5”，则该表中的“阀杆填料”栏缺省。

表1.4.1－8，特殊代码1.4.2球阀（BALL VALVE）特殊代码（3位）见表1.4.1-8阀芯材质，见表1.4.2－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.2－1压力等级，见表1.4.1－2阀门类别：球阀/BALL VALVE，代号－Q1.4.3 旋塞阀(PLUG VALVE)阀芯材质，见表1.4.3－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.3－1压力等级，见表1.4.1－2阀门类别：旋塞阀/PLUG VALVE，代号－P1.4.4 蝶阀(BUTTERFLY VALVE)阀芯材质，见表1.4.4－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.4－1压力等级，见表1.4.1－2阀门类别：蝶阀/BUTTERFLY VALVE，代号－D1.4.5 疏水阀(STEAM TRAP VALVE)阀芯材质，见表1.4.5－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5结构型式，见表1.4.5－1压力等级，见表1.4.1－2阀门类别：疏水阀/STEAM TRAP VALVE，代号－S1.4.6 过滤器(STRAINER)阀体材质，见表1.2.1－3连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*结构型式，见表1.4.6－1压力等级，见表1.3.1－2阀门类别：过滤器(STRAINER)，代号－T阀芯材质一般为3041.4.7视镜（SIGHT GLASS）阀体材质，见表1.2.1－3连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*结构型式，见表1.4.7－1压力等级，见表1.3.1－2阀门类别：视镜（SIGHT GLASS），代号－G1.4.8仪表测压阀（Y）接管材质，见表1.4.8-3阀芯材质，见表1.4.1阀体材质，见表1.2.1－3近主管接管长度，见表1.4.8－2接管壁厚，见表1.2.1－2压力等级，见表1.3.1－2主阀类型，见表1.4.8－1阀门类别：仪表测压阀，代号－Y。

实用文档1.4阀门及小型设备代号解释1.4.1闸阀（GATE VALVE）、截止阀（GLOBE VALVE）止回阀（CHECK VALVE）、针型阀（NEEDLE GLOBE VALVE） －  / 特殊代码（3位）见表1.4.1-8阀芯材质，见表1.4.1－7阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.1－3压力等级，见表1.4.1－2阀门类别，见表1.4.1－1 注*：只有“连接型式”中为BW时才有此项↑对CL900.1500.2500三个等级的阀门，一般采用压力密封阀盖，此时“阀盖垫片”和“阀盖螺栓”项缺省。

→等级1a、2a、3a、4a、5a适用于JB标准阀门。

注：←如果阀门的结构型式为“2”、“8”和“9”，即阀盖为压力密封阀盖，则该表中的“阀盖垫片材料”和“阀盖螺栓材料”栏缺省。

↑如果阀门的结构型式为“5”，则该表中的“阀杆填料”栏缺省。

表1.4.1－8，特殊代码1.4.2球阀（BALL VALVE）特殊代码（3位）见表1.4.1-8阀芯材质，见表1.4.2－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.2－1压力等级，见表1.4.1－2阀门类别：球阀/BALL VALVE，代号－Q1.4.3 旋塞阀(PLUG VALVE)阀芯材质，见表1.4.3－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.3－1压力等级，见表1.4.1－2阀门类别：旋塞阀/PLUG VALVE，代号－P1.4.4 蝶阀(BUTTERFLY VALVE)阀芯材质，见表1.4.4－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.4－1压力等级，见表1.4.1－2阀门类别：蝶阀/BUTTERFLY VALVE，代号－D1.4.5 疏水阀(STEAM TRAP VALVE)阀芯材质，见表1.4.5－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5结构型式，见表1.4.5－1压力等级，见表1.4.1－2阀门类别：疏水阀/STEAM TRAP VALVE，代号－S1.4.6 过滤器(STRAINER)阀体材质，见表1.2.1－3连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*结构型式，见表1.4.6－1压力等级，见表1.3.1－2阀门类别：过滤器(STRAINER)，代号－T 阀芯材质一般为3041.4.7视镜（SIGHT GLASS）阀体材质，见表1.2.1－3连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*结构型式，见表1.4.7－1压力等级，见表1.3.1－2阀门类别：视镜（SIGHT GLASS），代号－G 注*：只有“连接型式”中为BW时才有此项1.4.8仪表测压阀（Y）接管材质，见表1.4.8-3阀芯材质，见表1.4.1阀体材质，见表1.2.1－3近主管接管长度，见表1.4.8－2接管壁厚，见表1.2.1－2压力等级，见表1.3.1－2主阀类型，见表1.4.8－1阀门类别：仪表测压阀，代号－Y。

阀门及小型设备代号解释1.4.1闸阀（GATE VALVE）、截止阀（GLOBE VALVE）止回阀（CHECK VALVE）、针型阀（NEEDLE GLOBE VALVE）???????－????/??特殊代码（3位）见表1.4.1-8阀芯材质，见表1.4.1－7阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.1－3压力等级，见表1.4.1－2阀门类别，见表1.4.1－1 注*：只有“连接型式”中为BW时才有此项注：每个阀门采用什么标准由“结构型式”确定。

?对三个等级的阀门，一般采用压力密封阀盖，此时“阀盖垫片”和“阀盖螺栓”项缺省。

?等级1a、2a、3a、4a、5a适用于JB标准阀门。

注：?如果阀门的结构型式为“2”、“8”和“9”，即阀盖为压力密封阀盖，则该表中的“阀盖垫片材料”和“阀盖螺栓材料”栏缺省。

?如果阀门的结构型式为“5”，则该表中的“阀杆填料”栏缺省。

表1.4.1－8，特殊代码3位）见表1.4.1-8阀芯材质，见表1.4.2－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.2－1压力等级，见表1.4.1－2阀门类别：球阀/BALL VALVE，代号－Q1.4.3 旋塞阀(PLUG VALVE)阀芯材质，见表1.4.3－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.3－1压力等级，见表1.4.1－2阀门类别：旋塞阀/PLUG VALVE，代号－P1.4.4 蝶阀(BUTTERFLY VALVE)阀芯材质，见表1.4.4－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.4－1压力等级，见表1.4.1－2阀门类别：蝶阀/BUTTERFLY VALVE，代号－D1.4.5 疏水阀(STEAM TRAP VALVE)阀芯材质，见表1.4.5－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5结构型式，见表1.4.5－1压力等级，见表1.4.1－2阀门类别：疏水阀/STEAM TRAP VALVE，代号－S1.4.6 过滤器(STRAINER)阀体材质，见表1.2.1－3连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*结构型式，见表1.4.6－1压力等级，见表1.3.1－2阀门类别：过滤器(STRAINER)，代号－T阀芯材质一般为3041.4.7视镜（SIGHT GLASS）阀体材质，见表1.2.1－3连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*结构型式，见表1.4.7－1压力等级，见表1.3.1－2阀门类别：视镜（SIGHT GLASS），代号－G1.4.8仪表测压阀（Y）接管材质，见表1.4.8-3阀芯材质，见表1.4.1阀体材质，见表1.2.1－3近主管接管长度，见表1.4.8－2接管壁厚，见表1.2.1－2压力等级，见表1.3.1－2主阀类型，见表1.4.8－1阀门类别：仪表测压阀，代号－Y。

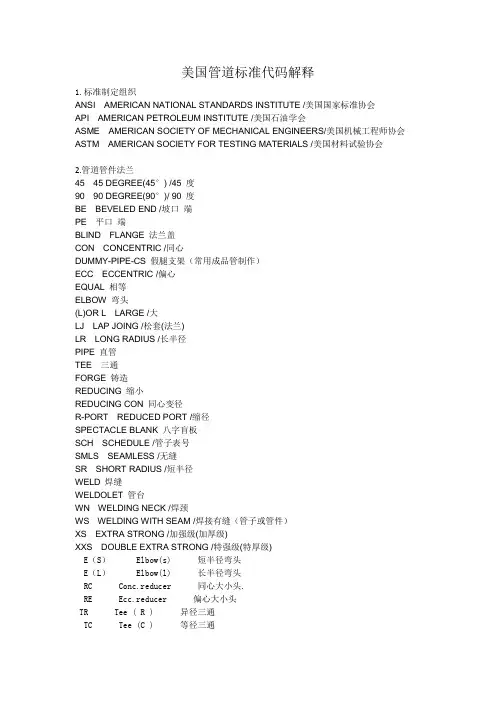

美国管道标准代码解释1.标准制定组织ANSI AMERICAN NATIONAL STANDARDS INSTITUTE /美国国家标准协会API AMERICAN PETROLEUM INSTITUTE /美国石油学会ASME AMERICAN SOCIETY OF MECHANICAL ENGINEERS/美国机械工程师协会ASTM AMERICAN SOCIETY FOR TESTING MATERIALS /美国材料试验协会2.管道管件法兰45 45 DEGREE(45°) /45 度90 90 DEGREE(90°)/ 90 度BE BEVELED END /坡口端PE 平口端BLIND FLANGE 法兰盖CON CONCENTRIC /同心DUMMY-PIPE-CS 假腿支架（常用成品管制作）ECC ECCENTRIC /偏心EQUAL 相等ELBOW 弯头(L)OR L LARGE /大LJ LAP JOING /松套(法兰)LR LONG RADIUS /长半径PIPE 直管TEE 三通FORGE 铸造REDUCING 缩小REDUCING CON 同心变径R-PORT REDUCED PORT /缩径SPECTACLE BLANK 八字盲板SCH SCHEDULE /管子表号SMLS SEAMLESS /无缝SR SHORT RADIUS /短半径WELD 焊缝WELDOLET 管台WN WELDING NECK /焊颈WS WELDING WITH SEAM /焊接有缝（管子或管件）XS EXTRA STRONG /加强级(加厚级)XXS DOUBLE EXTRA STRONG /特强级(特厚级)E（S） Elbow(s) 短半径弯头E（L） Elbow(l) 长半径弯头RC Conc.reducer 同心大小头.RE Ecc.reducer 偏心大小头TR Tee ( R ) 异径三通TC Tee (C ) 等径三通C Cap 管帽Union Union 由令，活接头Coupling Coupling 考贝伦，束接Half coupling Half coupling 半考贝仑半管接头 Plug Plug 堵头;Bushing Bushing 仆申，内外丝ERW即电阻焊Electric resistance weldingEFW即电熔焊Electric fusion weldingGTAW 即氩弧焊3.阀门B(BALL) BALL/球（阀）GLOBE 球形（特指截止阀）CHECK 单向（阀）BB BOLTED BONNET /栓联阀盖(帽)BC BOLTED COVER /栓联阀盖BG BOLTED GLAND /栓联压盖D: DISC /阀板(盘)D&S DISC AND SEAT /阀板(盘)和阀座FIRE-S FIRE SAFE /防火安全(密封)结构(用于阀门)F-PORT FULL-PORT /全通径(用于阀门)FF FLAT FACE /平板式光滑面ISRS INSIDE SCREW RISING STEM /内螺纹升起阀杆ISS INSIDE SCREW STEM /内螺纹阀杆LUB LUBRICATE /(使)润滑MS METAL SEAL /金属密封PS(B) PRESSURE SEAL BONNET /压力密封阀盖(帽)P(S)C PRESSURE SEAL COVER /压力密封阀盖S SEAT /阀座SB SCREWED BONNET /螺纹阀帽(盖)SC SCREWED COVER(CAP) /螺纹阀盖SG SCREW GLAND /螺纹压盖VALVE 阀门WB WELDED BONNET /焊接阀盖4.螺栓垫片F: FILLER /填料(用于缠绕式垫片)FLEX FLEXIBLE /柔性GASKET 垫片GRF GRAFOLL /石墨带(片)HEX HEXAGONAL /六角形IR INNER RING /内环(用于缠绕式垫片)OR OUTER RING /外环(用于缠绕式垫片)STUD STUD BOLT /双头螺柱HEX.NUT六角螺帽T THICKNESS /厚度W/ WITH /具有带.....W: WINDING /缠绕带(用于缠绕式垫片)5.链接形式BW BUTTWELD /对(接)焊EFW ELECTRIC FUSION WELD /电熔焊(接)ERW ELECTRIC RESISTANCE WELD /电阻焊接SO SLIP-ON /平焊S.W SOCKET WELDING 承插焊NPT NATIONAL TAPER PIPE THREAD /(美国)国家标准锥管螺纹RJ RING JOINT /（梯形槽）环槽联接TH 螺纹连接6.材质ASB ASBESTOS /石棉AUST S.S AUSTENITIC STAINLESS STEEL /奥氏体不锈钢C.S CARBON STEEL /碳钢GALV GALVANIZED /镀锌NBR NITRILE BUTADIENT RUBBER /丁腈橡胶SS STAINLESS STEEL /不锈钢STL STELLITE /司太立合金7.螺纹形式NPT NATIONAL TAPER PIPE THREAD /(美国)国家标准锥管螺纹OS&Y OUTSIDE SCREW AND YOKE /轭架式外螺纹8.密封面形式PE PLAIN END /平端RF RAISED FACE /凸台式光滑面X.说明BFW BOILER FEED WATER /锅炉给水C.A CORROSION ALLOWANCE /腐蚀余量CL CLASS /分类FLG FLANGE /法兰GR GRADE /等级HP HIGH PRESSURE /高压HVY HEAVY /重型ID IN DIAMETER /内径IN or" INCH /英寸INSTRUMENT 器械LP LOW PRESSURE /低压LUB LUBRICATE /(使)润滑MAX. MAXIMUM /最大MIN. MINIMUM /最小MM (mm) MILLIMETER /毫米MOD MODIFIED /改良的(修正的)MP MIDDLE PRESSURE /中压OD OUTSIDE DIAMETER /外径PWHT POSTWELD HEAT TREATMENT /焊后热处理RT RADIOGRAPHIC TEST /X 射线(照像)检查SCH SCHEDULE /管子表号STD STANDARD OR STANDARD WEIGHT /标准或标准(重量)级XS EXTRA STRONG /加强级(加厚级)XXS DOUBLE EXTRA STRONG /特强级(特厚级)压力等级class,CL150(PN2.0)、CL300（PN5.0）、CL600（PN11）、CL900（PN15）、CL1500（PN26）、CL2500（PN42）。

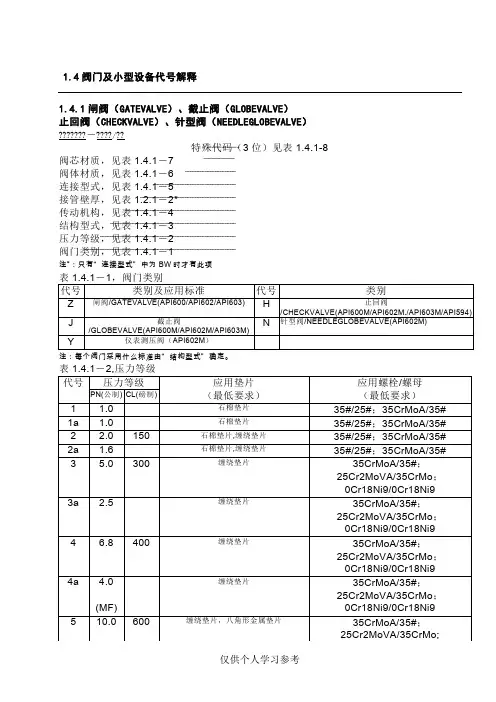

美标阀门型号说明1.4阀门及小型设备代号解释GATE VALVE)、截止阀(GLOBE VALVE) 1.4.1闸阀(止回阀(CHECK VALVE)、针型阀(NEEDLE GLOBE VALVE), /特殊代码(3位)见表1.4.1-8阀芯材质，见表1.4.1,7阀体材质，见表1.4.1,6连接型式，见表1.4.1,5接管壁厚，见表1.2.1,2*传动机构，见表1.4.1,4结构型式，见表1.4.1,3压力等级，见表1.4.1,2阀门类别，见表1.4.1,1注*:只有“连接型式”中为BW时才有此项表1.4.1,1，阀门类别代号类别及应用标准代号类别止回阀/CHECK VALVE 闸阀/GATE VALVE (API600/API602/API603) Z H (API600M/API602M./API603M/API594)截止阀/GLOBE VALVE 针型阀/NEEDLE GLOBE VALVE (API602M) J N (API600M/API602M/API603M)仪表测压阀(API602M) Y注:每个阀门采用什么标准由“结构型式”确定。

表1.4.1,2, 压力等级代号压力等级应用垫片应用螺栓/螺母PN(公制) CL(磅制) (最低要求) (最低要求)石棉垫片 1 1.0 35#/25#;35CrMoA/35#石棉垫片 1a 1.0 35#/25#;35CrMoA/35#石棉垫片,缠绕垫片 2 2.0 150 35#/25#;35CrMoA/35#石棉垫片,缠绕垫片 2a 1.6 35#/25#;35CrMoA/35#缠绕垫片 3 5.0 300 35CrMoA/35#;25Cr2MoVA/35CrMo;0Cr18Ni9/0Cr18Ni9缠绕垫片 3a 2.5 35CrMoA/35#;25Cr2MoVA/35CrMo;0Cr18Ni9/0Cr18Ni9缠绕垫片 4 6.8 400 35CrMoA/35#;25Cr2MoVA/35CrMo;0Cr18Ni9/0Cr18Ni9缠绕垫片 4a 4.0 35CrMoA/35#;25Cr2MoVA/35CrMo;(MF) 0Cr18Ni9/0Cr18Ni9缠绕垫片，八角形金属垫片 5 10.0 600 35CrMoA/35#;25Cr2MoVA/35CrMo;/OCTAGON TYPE RING 0Cr18Ni9/0Cr18Ni9缠绕垫片， 5a 6.3 600 35CrMoA/35#;25Cr2MoVA/35CrMo;(MF) 0Cr18Ni9/0Cr18Ni9缠绕垫片 6 800 35CrMoA/35#;25Cr2MoVA/35CrMo;0Cr18Ni9/0Cr18Ni9ASTM A194 B7/A194 2H;ASTM A194 八角形金属垫片/OCTAGON TYPE 7 15.0 900B16/A194 4;ASTM A453 660A/A194 8C RING(或缺省)ASTM A194 B7/A194 2H;ASTM A194 八角形金属垫片/OCTAGON TYPE 8 25.0 1500B16/A194 4;ASTM A453 660A/A194 8C RING(或缺省)ASTM A194 B7/A194 2H;ASTM A194 八角形金属垫片/OCTAGON TYPE 9 42.0 2500B16/A194 4;ASTM A453 660A/A194 8C RING(或缺省)CL150-CL A 800 B管道等级表编制说明C注: 每个阀门选用何种材料的垫片和螺栓、螺母由“阀体材料”确定。

阀门及小型设备代号解释1.4.1闸阀（GATE VALVE）、截止阀（GLOBE VALVE）止回阀（CHECK VALVE）、针型阀（NEEDLE GLOBE VALVE）???????－????/??特殊代码（3位）见表1.4.1-8阀芯材质，见表1.4.1－7阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.1－3压力等级，见表1.4.1－2阀门类别，见表1.4.1－1 注*：只有“连接型式”中为BW时才有此项注：每个阀门采用什么标准由“结构型式”确定。

?对三个等级的阀门，一般采用压力密封阀盖，此时“阀盖垫片”和“阀盖螺栓”项缺省。

?等级1a、2a、3a、4a、5a适用于JB标准阀门。

注：?如果阀门的结构型式为“2”、“8”和“9”，即阀盖为压力密封阀盖，则该表中的“阀盖垫片材料”和“阀盖螺栓材料”栏缺省。

?如果阀门的结构型式为“5”，则该表中的“阀杆填料”栏缺省。

表1.4.1－8，特殊代码3位）见表1.4.1-8阀芯材质，见表1.4.2－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.2－1压力等级，见表1.4.1－2阀门类别：球阀/BALL VALVE，代号－Q1.4.3 旋塞阀(PLUG VALVE)阀芯材质，见表1.4.3－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.3－1压力等级，见表1.4.1－2阀门类别：旋塞阀/PLUG VALVE，代号－P1.4.4 蝶阀(BUTTERFLY VALVE)阀芯材质，见表1.4.4－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.4－1压力等级，见表1.4.1－2阀门类别：蝶阀/BUTTERFLY VALVE，代号－D1.4.5 疏水阀(STEAM TRAP VALVE)阀芯材质，见表1.4.5－2阀体材质，见表1.4.1－6连接型式，见表1.4.1－5结构型式，见表1.4.5－1压力等级，见表1.4.1－2阀门类别：疏水阀/STEAM TRAP VALVE，代号－S1.4.6 过滤器(STRAINER)阀体材质，见表1.2.1－3连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*结构型式，见表1.4.6－1压力等级，见表1.3.1－2阀门类别：过滤器(STRAINER)，代号－T阀芯材质一般为3041.4.7视镜（SIGHT GLASS）阀体材质，见表1.2.1－3连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*结构型式，见表1.4.7－1压力等级，见表1.3.1－2阀门类别：视镜（SIGHT GLASS），代号－G1.4.8仪表测压阀（Y）接管材质，见表1.4.8-3阀芯材质，见表1.4.1阀体材质，见表1.2.1－3近主管接管长度，见表1.4.8－2接管壁厚，见表1.2.1－2压力等级，见表1.3.1－2主阀类型，见表1.4.8－1阀门类别：仪表测压阀，代号－Y。

1.4阀门及小型设备代号解释
1.4.1闸阀（GATEVALVE）、截止阀（GLOBEVALVE）
止回阀（CHECKVALVE）、针型阀（NEEDLEGLOBEVALVE）???????－????/??
特殊代码（3位）见表1.4.1-8 阀芯材质，见表1.4.1－7
阀体材质，见表1.4.1－6
连接型式，见表1.4.1－5
1.2.1－2*
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
注： 如果阀门的结构型式为“2”、“8”和“9”，即阀盖为压力密封阀盖，则该表中的“阀盖垫片材料”和“阀盖螺栓材料”栏缺省。

如果阀门的结构型式为“5”，则该表中的“阀杆填料”栏缺省。

表1.4.1－7，阀芯材质
仅供个人学习参考
仅供个人学习参考
1.4.2球阀（BALLVALVE ）
1.4.1-8
仅供个人学习参考
????－????
仅供个人学习参考
阀芯材质，见表1.4.5－
2 阀体材质，见表1.4.1－6 连接型式，见表1.4.1－5 结构型式，见表1.4.5－1 压力等级，见表1.4.1－2
阀门类别：疏水阀/STEAMTRAPVALVE ，代号－S 注*：当网眼的目数变化时，仅改变其目数即可。

一般为30目。

仅供个人学习参考
仅供个人学习参考。
