阀门型号及其规格

外丝阀门规格型号
外丝阀门是一种采用外螺纹连接的阀门，其规格型号较多，下面列举部分进行说明：- J21H、J21W型PN25、PN40外螺纹截止阀：管路跟阀体连接采用外螺纹活接式，也叫外螺纹针型阀、外螺纹针形阀，是电力、电气、机电设备工程、电控设备工程中常用的阀门之一。

- J26W型外螺纹三通截止阀：吸收了美国、日本、新加坡等近年来仪表阀门的结构形式，具有结构小巧、外型美观、性能可靠、使用方便灵活、标准化、通用化程度高等特点，广泛用于石油、化工、轻工、电力、冶金、航空等装置的自动化控制系统中。

- J21R型外螺纹截止阀：同J21H、J21W型外螺纹截止阀一样，采用手动、外螺纹连接形式、直通式结构，阀座密封面材料为不锈钢，工作压力16.0MPa，适用于水、蒸汽、油品，弱腐蚀性或腐蚀性介质管路中。

不同外丝阀门的适用范围和技术参数会有所不同，在选择时，需根据实际需求和应用环境来确定具体的规格型号。

如果你还想了解其他外丝阀门的相关信息，可以继续向我提问。

阀门规格及其型号阀门型号编制方法、阀门编号说明、阀门命名阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等等。

1单元2单元3单元4单元5单元---6单元7单元，分别代表阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料、公称压力、阀体材料。

一单元：阀门类型代号当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接形式四单元：结构形式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号：截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料当密封副的密封面材料不同时，以硬度低的材料代号表示。

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料灰铸铁低压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平闸板阀，公称压力1.6MPa，阀体材料为碳钢。

阀门的命名阀门的命名按传动方式、连动形式、结构形式、衬里材料和类型命名。

但下列内容在命名中均省略：（1）连接形式中：“法兰”（2）结构形式中：A：阀杆的“明杆”、“弹性”、“刚性”和“单闸板”B：截止阀和节流阀的“直通式”C：球阀的“浮动”和“直通式”D：蝶阀的“垂直板式”E：隔膜阀的“屋脊式”F：旋塞阀的“填料”和“直通式”G：止回阀的“直通式”和“单瓣式”H：安全阀的“不封闭”（3）阀座密封面材料中的材料名称1.1 按阀门的用途分a) 截断用：截断管路中介质。

阀门及管件的规格型号及表示方法一、阀门型号的表示方法
标准规定阀门的规格型号由7个单元组成,各单元意义如下：
如：D343X-16C-200表示阀门是蝶阀、传动型式是蜗轮传动、连接形式法兰连接、内部结构斜板式、密封面为橡胶、公称压力1.6MPa、阀体材料为碳钢、公称通径200mm。

二、管件的种类和代号
三、管件的壁厚分级表单位：mm
如90E（L）DN150Sch40304表示90度长半径弯头、公称通径150、壁厚7.11材料304的不锈钢弯头
四、法兰的规程型号及表示方法1法兰类型及密封面
2、类型及代号
3、法兰密封面
法兰密封面包括突面、凹面/凸面、榫面/槽面、全平面、环连接面
4、法兰的标记及示例
以上法兰标准是参照HG20592-2009编制，申报法兰时要提供以下条件：1、标准编号2、法兰类型或类型代号3、法兰密封面代号4、公称尺寸DN、公称压力PN5、材料牌号。

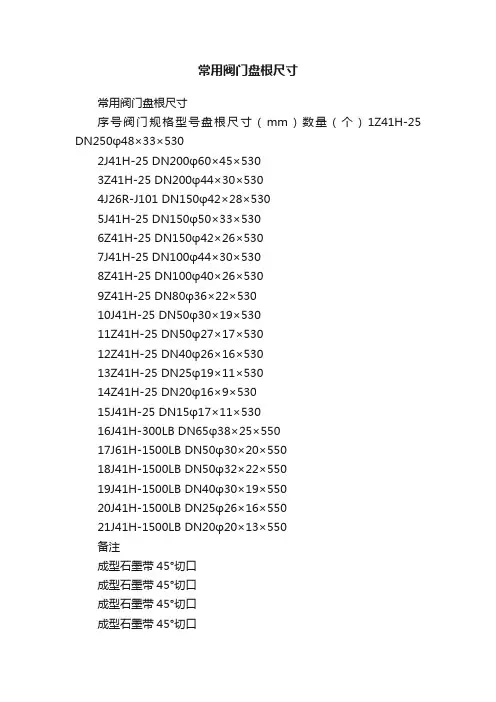

常用阀门盘根尺寸常用阀门盘根尺寸序号阀门规格型号盘根尺寸（mm）数量（个）1Z41H-25 DN250φ48×33×5302J41H-25 DN200φ60×45×5303Z41H-25 DN200φ44×30×5304J26R-J101 DN150φ42×28×5305J41H-25 DN150φ50×33×5306Z41H-25 DN150φ42×26×5307J41H-25 DN100φ44×30×5308Z41H-25 DN100φ40×26×5309Z41H-25 DN80φ36×22×53010J41H-25 DN50φ30×19×53011Z41H-25 DN50φ27×17×53012Z41H-25 DN40φ26×16×53013Z41H-25 DN25φ19×11×53014Z41H-25 DN20φ16×9×53015J41H-25 DN15φ17×11×53016J41H-300LB DN65φ38×25×55017J61H-1500LB DN50φ30×20×55018J41H-1500LB DN50φ32×22×55019J41H-1500LB DN40φ30×19×55020J41H-1500LB DN25φ26×16×55021J41H-1500LB DN20φ20×13×550备注成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口。

国标闸阀型号表示方法
国标闸阀型号表示方法是标准化的命名规则，用于区分不同规格的闸阀。

根据
国标闸阀型号表示方法，闸阀的型号一般由字母和数字组成。

首先，字母部分表示阀门的结构形式和功能特点。

常见的字母表示如下：
1. Z：表示闸阀；
2. Y：表示蜗轮传动闸阀；
3. Q：表示蜗杆传动闸阀；
4. X：表示关闭体为平板型闸阀；
5. H：表示高温用闸阀。

接着，数字部分表示闸阀的规格和尺寸。

一般来说，数字越大，表示闸阀的规
格越大。

其中，数值1-20表示对应的闸阀规格，例如1表示DN50，2表示DN65，3表示DN80，以此类推。

除了以上规范的字母和数字，闸阀型号中还可能包含一些特殊符号或附加信息，用于表示特殊的功能要求或技术要求。

例如，一个闸阀型号为Z45表示：这是一种闸阀，规格为DN450。

总之，国标闸阀型号表示方法通过字母和数字的组合，准确描述了闸阀的结构
形式、功能特点和规格尺寸，为用户选择和使用闸阀提供了方便。

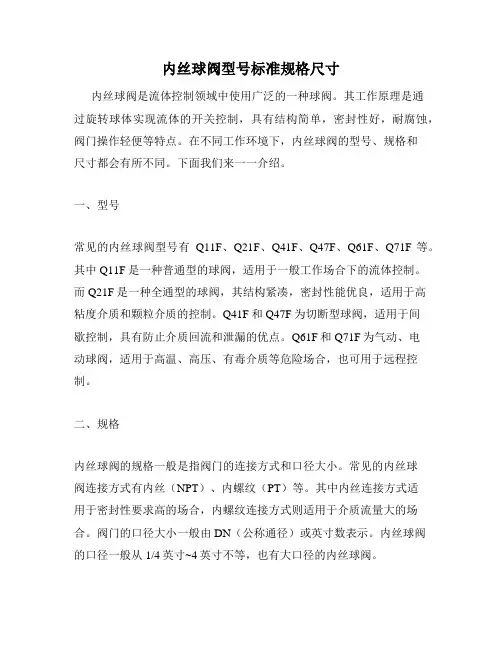

内丝球阀型号标准规格尺寸内丝球阀是流体控制领域中使用广泛的一种球阀。

其工作原理是通过旋转球体实现流体的开关控制，具有结构简单，密封性好，耐腐蚀，阀门操作轻便等特点。

在不同工作环境下，内丝球阀的型号、规格和尺寸都会有所不同。

下面我们来一一介绍。

一、型号常见的内丝球阀型号有Q11F、Q21F、Q41F、Q47F、Q61F、Q71F等。

其中Q11F是一种普通型的球阀，适用于一般工作场合下的流体控制。

而Q21F是一种全通型的球阀，其结构紧凑，密封性能优良，适用于高粘度介质和颗粒介质的控制。

Q41F和Q47F为切断型球阀，适用于间歇控制，具有防止介质回流和泄漏的优点。

Q61F和Q71F为气动、电动球阀，适用于高温、高压、有毒介质等危险场合，也可用于远程控制。

二、规格内丝球阀的规格一般是指阀门的连接方式和口径大小。

常见的内丝球阀连接方式有内丝（NPT）、内螺纹（PT）等。

其中内丝连接方式适用于密封性要求高的场合，内螺纹连接方式则适用于介质流量大的场合。

阀门的口径大小一般由DN（公称通径）或英寸数表示。

内丝球阀的口径一般从1/4英寸~4英寸不等，也有大口径的内丝球阀。

三、尺寸内丝球阀的尺寸是指阀体大小和外形尺寸。

阀体的大小与口径大小有关，一般的阀体长宽高尺寸在120mm×100mm×70mm左右，也有小型的内丝球阀。

阀门外形尺寸与阀门的型号和规格有关，常见的小口径内丝球阀最大长度为300mm，而大型内丝球阀则可达到800mm以上。

内丝球阀的外形尺寸与进行流体控制的方式有关，比如液压控制的内丝球阀与气动控制的内丝球阀的外形尺寸不同。

综上所述，内丝球阀的型号、规格和尺寸都是根据不同的工作环境而设计，以满足不同的流体控制需要。

在选择内丝球阀时，需考虑介质的性质、流体工况以及所需控制方式等因素，选定合适的型号、规格和尺寸，以确保阀门的正常工作和使用寿命。

50 243 64 灿180 200 I1.O 4-14 125 4-1S 125 4-18 65 21/2 4& 70 ?21 180 200 130 4-U145 4-1S 145 4-18 80 3 46 83 M6180 200 150 4*18 1.60 8-1S 16D 8-18 100 452 105 387 180 200 170 4r-18 1.80 8-18 180 8-18 (2) 56 11.5 411 180 2∞迎8-18 210 8-18 210 8-18150 200 68S660137164447S72270270280280,2252808-188-18240尊58-228-2224f1.2更8-2212-22250 1.Q 68 206 646 270 280 335 12-18 350 12-22 355 1226 300 1278 230 738 380 420 355 12-22 400 12-22 410 12-26 320 14 78 248 7d1. 380 420 445 12-22 460 16-22470 16-24的O450 161.S10211428?320877P384504SO4704m例55016-2216-225155651&2620-265255SS16-3020-30500 20 127 343 的3 480 490 600 20-22 620 20-26 65. 20-33 600 24 154 413 1131 480 490 405 20-26 725 20-30 77D 20-36 700 28 165 4-78 147& &40 &60 310 24-26 840 24-30 840 24-3& 8C0 32190 525 1533 6却660 320 24-30 950 24-33 950 24-39 POO 36 203 585 1655 750 860 1020 24-30 10iθ28-33 1050 28-39 1.OOC 40 216 &40 1765B50 900 1120 28-30 I1.M 28-36 11.70 28-42 1.200 48 1995850 河口1340 32-33 1380 32-39 13?0 32-481.40T 56 231.O IOQQ 925 1540 3S-36 1590153(5-42ιπι' 3O-4S1600 64 318 1030 2595 I(XX) 925 1760 +0-36 1820 1820 40-56 1800 72 356 1140 2810 HOT 980 1970 4A-3Q2021 444S 犯口A4-56 200C 80 406 1250 31.AC Hf1.O 980 2180 48-42 2230 *8-48 2230处62三、产品尺寸五、产品尺寸橡胶接头规格尺寸公不尔彳主 端部外径中央至一面 CentertoEnd中央.宝山心 Centertocenter芍面至维面 BacktoFaceNomina1. DiameterDNNPS15 1/2 NQ3MoutsideD1.iamietera1.Beve1.A 系列 b^∙"j11SeriesAB21.3 IBN&专 N5450头45°E1.bOA长半径1.ong Radius16 -IO 长半径1.ong Radius38 30 300头日EX>例力"ΓI'Short RadIius长半径1.ong Radius 76 76rfon1uuT6. 18O a E1.t>DW长半夜 /A 壬三Short 手? RadiusUJ1.ong •49 51K 短半径£案列.Shctr1.RadiusN5 1 337 32 Z2 36N5 76 51 &G 41 32 1.1/4 42.4 3B 25 日B 32 ©5 64 70 52 40 1.1/2 46.3 45 29 5736 114 76 S3 6250 2 G-0.3 57 35 7651 152 10N 106 ei65 2.1/276.1(73)7644 gs Gd 190 127 132 1DOeo3B825111476NNg152n&gt12190 3.1/2 101.6 - 57 12369 267 176 194 140 100 4 1143 ιos G4******* SO5 203 210 75g125 5 1397 133 79 190127 3s1. 254 262 197 1&0 6 1683 150 96 220152 457 305 313 257200 3 219.I1.Z19-1Z7 305203 610 406 414 313250 10 273V 273 159 3B1254 762 &O8 51B 3-911 300 12 323分325 1O457305 914 GIO 619 4.G.7 3&0 ∣4 S556 377 222 533S&G ©fi7 711 711 533400 16 a口行K 4Z& 254 161口406 1219 813 013 m□450 1e 457_2 47S zee 6BG457f1372 ?14 914 666500 20 50BQ 529 3-18 76250B ■15241016 1016 762 5&0 2255D - 343 838559 1S76 HIS ■111S S&B€0024 610 630 381 914610 1829 1219 1219 914 S&0 26 &&O - 4O& 991&60 19-82 1320700 20 711 72043S 10-67711 2134 1422 •750 30 762 - 470 11143762 2266 1524 - - 800 32 813 820 502 1219313 2438 1626 - - 850 34 864 - 533 1295864 2590 1728 - - 900 36 914 920 5€51372914 2744 1B28 -g5∙38 ■5- SOO 1I44S9G5 2896 1930 - - 1000 4□-1O1G 1020 S32 15241016 3D4B 2032 - - 10&D 42 io£7 - £60 16001067 3200 2134 - .・1100 44 1118 1120 696 16761118 3352 223611&0 46 1168 - 727 17531168 3406 23361ZOO48 IZZO 1220 759 1S291IZ19,3&5S 2440水泵设备减震器,水泵减震垫型水泵阻尼弹蓄减震器ZIApumpdainpingspringdamper以F图片由淞江集团找术部工程师提供!ZTA-12 120 钝168 75 5.4 60 767590 10 10 ZTA-1B 180 115 218 9.5 14 6G 767590 10 10 ZTA-25 250 153 28812.5 I? 60767590 10 10 2TA-40 400 2513 22 3 60767590 10 10ZIA-55 550 336680 30 21.6 707675 90 10 10 ZTA-80 800 545 1050 41 28.7 105 103 WO 120 12 10 ZTA-120 1200 1560 44 31 110 103 WO 19.12 10 ZTA-16C 1600 1150 2180 63 33 110 103 100 120 12 10ZIA-240 2r1600 3100 85 35.6 110 103 100 1O14 10ZTA-320 32CQ 2150 QQ 127 70 130 140 135 165 14 14 ZTA-460 4800 2950 5750 175 77 130 t40 135 165 14 14 ZTA-640 6400 4170 6300 1&0 125 130 140 135 165 14 14 ZTA-820 H 5300 10550 Z30 14Q 150 205 1?2 240 U 16 ZTA-IDOOInnn6050 12500 420170 150 205 1?2 240 16 14 ZTA-12B012000 8300 15600 560195 15Q 205192 240 16 16ZTA-150015000 8500 19500 600 220 150 205 192 240 16 1dZTA-200020000 10000 28000 800 290 150 205 1?2 240 1616 ZfA-270010000 6050 12500 1000 370 160 320 192 240 20/ZTA,350012800 S300 16500 1200 430 160 320 192 240 20/ ZTA-4A0015000 8500 1^500 600 220 160 320 192 2dQ 20/。

阀门型号大全
阀门是一种用来控制流体通道的装置，其种类繁多，不同的场合需要选择不同
型号的阀门。

本文将对几种常见的阀门型号进行分类和介绍。

闸阀
闸阀是一种起关断作用的阀门，适用于需要完全关闭或完全打开流体通道的场合，如常见的自来水管道。

根据结构形式可分为平板闸阀、斜板闸阀、引导式闸阀等不同型号。

球阀
球阀是一种旋转开关的阀门，通过旋转球体实现通道的开关。

球阀结构简单、
密封性好，广泛用于管道系统的控制。

蝶阀
蝶阀是一种以阀芯为圆盘形状的阀门，适用于大口径管道系统，具有结构简单、开闭迅速等特点。

压力阀
压力阀是一种用来调节系统压力的阀门，根据不同的使用场合可分为减压阀、
增压阀、安全阀等不同型号。

止回阀
止回阀是一种用来防止流体倒流的阀门，常常安装在管道的出口处，有效防止
系统遭受逆流的影响。

蒸汽阀
蒸汽阀是一种用来控制蒸汽流量的阀门，主要应用于蒸汽系统中，确保系统正
常运行及安全性。

不同型号的阀门在工业及民用领域都有着重要的作用，正确选择适合的阀门型
号对系统的运行效率和安全性至关重要。

希望本文对阀门型号有一定的了解和认识，有助于读者在实际应用中做出正确选择。

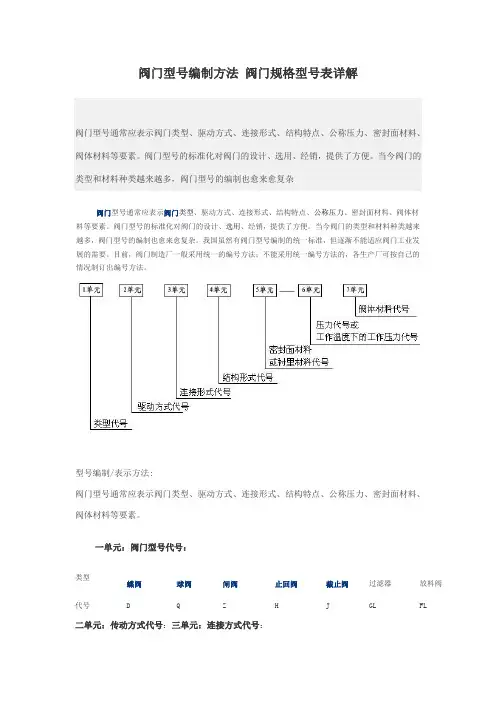

阀门型号编制方法阀门规格型号表详解阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

型号编制/表示方法:阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

一单元：阀门型号代号：类型蝶阀球阀闸阀止回阀截止阀过滤器放料阀代号 D Q Z H J GL FL二单元：传动方式代号：三单元：连接方式代号：四单元：结构形式代号：蝶阀结构形式代号结构形式代号 结构形式代号 密 封 型单 偏 心 0 非密封型单 偏 心 5 中心垂直板1 中心垂直板6 双 偏 心 2 双 偏 心7 三 偏 心 3 三 偏 心8 连杆机构4连杆机构9闸阀结构形式代号：结构形式 代号 阀杆升降式楔式闸板弹 性 闸 板0 （明杆）刚性闸板单 闸 板 1 双 闸 板2平行式闸板单 闸 板3双 闸 板4 阀杆非升降式（暗杆）楔式闸板单 闸 板5 双 闸 板6 平行式闸板单 闸 板7 双 闸 板8 球阀结构形式代号：结构形式代号 结构形式代号 浮 动 球直通流道 1 固 定 球 直通流道 7 Y 形三通流道2 四通流道 6 L 形三通流道 4 T 形三通流道 8 T 形三通流道 5 L 形三通流道 9 ——半球直通止回阀结构形式代号：结构形式代号 结构形式代号 升降式阀瓣直通流道1 旋启式阀瓣 单瓣结构 4 立式结构2 多瓣结构 5 角式流道3 双瓣结构6 ———蝶形止回式 7五单元：密封材质代号：材料巴氏合金搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合金代号 B C D E F G H J M材料尼龙塑料蒙乃尔衬铅Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号N P Q R S T X Y W六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。

阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。

（2）截止阀类型代号前加“W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。

（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。

二、闸阀Z45T-10字母和数字代表什么意思Z＝闸阀4＝连接方式：法兰5＝结构形式：暗杆单闸板T＝密封面材质：铜10＝公称压力：1.0MPa三、闸阀Z41T-16字母和数字代表什么意思Z 闸阀4 法兰连接1 楔式单闸板T 阀座材料铜合金16 公称压力16公四、闸阀分类五、调节阀根据结构分为九个大类：1. 单座调节阀；2. 双座调节阀；3. 套筒调节阀；4. 角形调节阀；5. 三通调节阀；6. 隔膜阀；7. 蝶阀；8. 球阀；9. 偏心旋转阀。

10. 电动三通调节阀11. 前7种为直行程，后三种为角行程。

这九种产品亦是最基本的产品，也称为普通产品、基型产品或标准产品。

各种各样的特殊产品、专用产品都是在这九类产品的基础上改进变型出来的。

下面内容不需要你可不看，供参考：控制阀按结构特征大致分为如下9大类产品：（1）直通单座控制阀：自力式流量调节阀该阀应用最广，具有泄漏些许用压差些流路复杂、结构简单的特点，故适用于泄漏要求严、工作压差小的干净介质场合，但小规格的阀（公称通径DN＜20 mm) 也可用于压差较大的场合。

应用中应注意校对许用压差，防止阀关不死。

（2）直通双座控制阀：与直通单座控制阀相反，具有泄漏大、许用压差大的特点，故适用于泄漏要求不严、工作压差大的干净介质场合，选型时应注意该阀泄漏量是否满足过程控制要求。

（3）套筒阀：套筒阀分为单密封和双密封两种结构，前者类似于单座阀，适用于单座阀场合。

后者类似于双座阀，适用于双座阀场合。

套筒阀还具有稳定性好、装卸方便的特点，但价格比单座阀、双座阀高出50 ％～200 ％，还需要专门的缠绕密封垫自力式微压调节阀。

套筒阀是仅次于单座阀、双座阀应用较为广泛的阀。

（4）角型阀：节流形式相当于单座阀，但阀体流路简单，适用于泄漏要求些压差不大的干净介质场合及要求直角配管的场合。

（5）三通阀：它具有3个通道，可代替两个直通单座阀，用于分流和合流及两相流、温度差不大于150 ℃的场合。

气动阀门规格型号表气动开关阀的常用型号主要有：B250、B300、B400、B500。

当然也还有一些非标尺寸。

在设计初期尽量选择一些标准尺寸，免得后期检修及替换再另行量尺寸重新测绘图纸加工。

既浪费时间又浪费维修成本。

气动蝶阀dn150、气动蝶阀dn100、卫生级气动蝶阀、upvc 气动蝶阀、气动pvc蝶阀、气动蝶阀dn80。

气动蝶阀按连接形式有法兰、对夹等，不同蝶阀种类规格也不一样，如法兰蝶阀从DN50-1200，粉尘蝶阀从DN100-350,有的大口径的蝶阀是需要订做的，上海中美阀门的无销蝶阀型号有D671X、D671F,D641X等气动蝶阀规格型号表气动蝶阀规格型号表旋塞阀试验前允许在密封面上涂一层非酸性稀润滑油，在规定时间内未发现渗漏和扩大的水滴为合格。

旋塞阀试验时间可短一些，一般按公称通径规定为l～3min。

煤气用的旋塞阀应以1．25倍工作压力进行空气密封性试验。

隔膜阀的试压方法闸板有刚性闸板和弹性闸板，根据闸板的不同，闸阀分为刚性闸阀和弹性闸阀。

气动蝶阀规格型号表确定阀门的工作条件：适用介质的性质、工作压力、工作温度和操纵控制方式等。

正确选择阀门的类型阀门型式的正确选择是以设计者对整个生产工艺流程、操作工况的充分掌握为先决条件的，在选择阀门类型时，设计人员应首先掌握每种阀门的结构特点和性能。

1)制造厂的名称2)阀门的位号、制造番号和型号3)阀体的材质、尺寸、压力等级调节阀选型要根据现场提供的介质、流量、阀签发后的压力、温度、粘度、工艺管径等参数，经过原生产厂家原装软件计算，并且完全符合设计各项要求。

气动蝶阀规格型号表气动球阀组成结构是由气动执行器(可分单作用、双作用、AW型和GT型)和球阀阀门两部分组成，压缩空气进入气缸推动活塞旋转，再通过连接轴，带动球阀阀门的启闭，从而达到切断和调节介质的功能。

气动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间。

球墨铸铁闸阀规格型号球墨铸铁闸阀是一种使用球墨铸铁材质制作的阀门，该阀门广泛应用于各个工业领域，特别是在液体、气体和蒸汽系统中具有卓越的性能和可靠性。

下面将介绍球墨铸铁闸阀的规格型号，并详细说明其特点和应用。

一、球墨铸铁闸阀规格球墨铸铁闸阀根据不同的参数和要求，有各种规格型号可供选择。

以下是一些常见的规格：1.闸阀尺寸：球墨铸铁闸阀的尺寸范围广泛，通常从DN40到DN1200不等，适用于不同管道直径的安装要求。

2.阀门压力级别：球墨铸铁闸阀的压力级别通常为PN10、PN16、PN25和PN40等。

不同级别的选择取决于系统的工作压力和温度条件。

3.阀门连接方式：球墨铸铁闸阀的连接方式有法兰连接和螺纹连接两种。

法兰连接适用于大口径和高压力级别的阀门，而螺纹连接适用于小口径和低压力级别的阀门。

4.阀门材质：球墨铸铁闸阀的主要材质是球墨铸铁，该材质具有良好的耐腐蚀性能和高强度，适用于各种介质和工作条件。

5.阀门密封结构：球墨铸铁闸阀的密封结构通常有弹性密封和金属密封两种。

弹性密封采用橡胶或聚四氟乙烯材质，适用于一般工况和低温介质；金属密封采用不锈钢或铜材质，适用于高温和高压力的介质。

二、球墨铸铁闸阀特点1.耐用可靠：球墨铸铁材质具有良好的耐腐蚀性和高强度，能够适应各种工况和介质，保证阀门的长期使用和可靠性。

2.低压损失：球墨铸铁闸阀的流道设计合理，阀门压降小，能够降低输送介质的压力损失，提高系统的工作效率。

3.开关方便：球墨铸铁闸阀采用摆动闸板设计，开关灵活，操作轻便，能够迅速关闭或打开阀门，实现流体的控制和调节。

4.密封性能好：球墨铸铁闸阀的密封结构采用优质的密封材料和先进的制造工艺，具有良好的密封性能，能够有效防止泄漏和外泄。

5.适用范围广：球墨铸铁闸阀适用于液体、气体和蒸汽等各种介质的控制和调节，广泛应用于石油化工、水处理、能源、冶金、建筑和制药等行业。

三、球墨铸铁闸阀应用球墨铸铁闸阀在各个工业领域都有广泛的应用，主要包括以下方面：1.石油化工行业：球墨铸铁闸阀用于石油、天然气、化工原料和产品的输送和控制，在反应器、提炼塔、蒸馏塔和储罐等设备上起到关键的控制作用。
