外鼓式和内鼓式CTP技术之比较分析

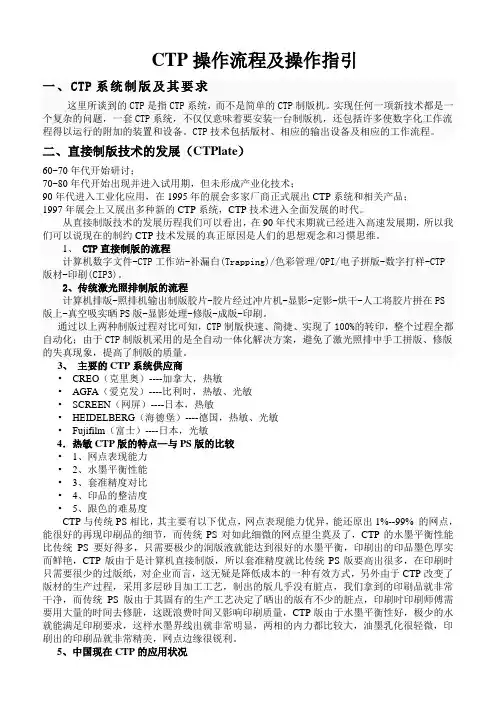

CTP操作流程及操作指引一、CTP系统制版及其要求这里所谈到的CTP是指CTP系统，而不是简单的CTP制版机。

实现任何一项新技术都是一个复杂的问题，一套CTP系统，不仅仅意味着要安装一台制版机，还包括许多使数字化工作流程得以运行的附加的装置和设备。

CTP技术包括版材、相应的输出设备及相应的工作流程。

二、直接制版技术的发展（CTPlate）60~70年代开始研讨；70~80年代开始出现并进入试用期，但未形成产业化技术；90年代进入工业化应用，在1995年的展会多家厂商正式展出CTP系统和相关产品；1997年展会上又展出多种新的CTP系统，CTP技术进入全面发展的时代。

从直接制版技术的发展历程我们可以看出，在90年代末期就已经进入高速发展期，所以我们可以说现在的制约CTP技术发展的真正原因是人们的思想观念和习惯思维。

1、 CTP直接制版的流程计算机数字文件-CTP工作站-补漏白(Trapping)/色彩管理/OPI/电子拼版-数字打样-CTP版材-印刷(CIP3)。

2、传统激光照排制版的流程计算机排版-照排机输出制版胶片-胶片经过冲片机-显影-定影-烘干-人工将胶片拼在PS版上-真空吸实晒PS版-显影处理-修版-成版-印刷。

通过以上两种制版过程对比可知，CTP制版快速、简捷、实现了100%的转印，整个过程全都自动化；由于CTP制版机采用的是全自动一体化解决方案，避免了激光照排中手工拼版、修版的失真现象，提高了制版的质量。

3、主要的CTP系统供应商•CREO（克里奥）----加拿大，热敏•AGFA（爱克发）----比利时，热敏、光敏•SCREEN（网屏）----日本，热敏•HEIDELBERG（海德堡）----德国，热敏、光敏•Fujifilm（富士）----日本，光敏4．热敏CTP版的特点—与PS版的比较•1、网点表现能力•2、水墨平衡性能•3、套准精度对比•4、印品的整洁度•5、跟色的难易度CTP与传统PS相比，其主要有以下优点，网点表现能力优异，能还原出1%--99% 的网点，能很好的再现印刷品的细节，而传统PS对如此细微的网点望尘莫及了，CTP的水墨平衡性能比传统PS要好得多，只需要极少的润版液就能达到很好的水墨平衡，印刷出的印品墨色厚实而鲜艳，CTP版由于是计算机直接制版，所以套准精度就比传统PS版要高出很多，在印刷时只需要很少的过版纸，对企业而言，这无疑是降低成本的一种有效方式，另外由于CTP改变了版材的生产过程，采用多层砂目加工工艺，制出的版几乎没有脏点，我们拿到的印刷品就非常干净，而传统PS版由于其固有的生产工艺决定了晒出的版有不少的脏点，印刷时印刷师傅需要用大量的时间去修脏，这既浪费时间又影响印刷质量，CTP版由于水墨平衡性好，极少的水就能满足印刷要求，这样水墨界线出就非常明显，两相的内力都比较大，油墨乳化很轻微，印刷出的印刷品就非常精美，网点边缘很锐利。

6.4 CTP技术的质量控制 印版阶调的三种观点 数字测控条 版材阶调测量办法
印版阶调的三种观点 印版阶调不做任何调整，所有的阶调变化都在 印刷机上控制。 利用网点扩大函数换算后，在印版上输出网点， 以补偿印刷网点增大。 印版上的阶调值应与普通PS版上的阶调值相同， 这样才能保证印刷出的样品正确。
数字测控条 由于省去了胶片，所以要想控制印版上网点变 化情况，就必须利用数字测控条直接再现到印 版上。 数字测控条是利用PS语音编写的页面图像信息。
版材阶调测量办法 版材阶调测量办法 分光光度计和密度仪 a=(1-10-DR/n)/1-D-Dv/n a :网点百分比 DR:网点区域的光学密度 n:补偿系数 Dv :实地密度 印版扫描仪
热敏CTP版 热敏版材除了可在日光下操作和拥有极高的解像 力外，亦同时可免却网点增大或曝光时间过长所 引起之问题，故深受业内CTP用户之推崇，现已 成为计算机直接制版发展的未来方向。
热交联版材
热烧蚀版
热敏CTP版的特点： 对可见光不敏感，可在明室中使用。 印版利用红外激光使印版发生热交联反应。当 温度超过临界值后反应进行，否则印版不会发 生任何反应。 成像质量高，网点清晰。 耐印力高。
根据曝光方式可分为 Flat-bed plate imagesetters平板式 external drum plate imagesetters外鼓式 internal drum plate imagesetters内鼓式
外鼓式
内鼓式
CTP工作原理
1. 由激光器产生的单束原始激光，经高速旋转光学裂束 系统分裂成多束（通常是200-500束） 2. 极细的激光束每束光分别经声光调制器按计算机中图 像信息的亮暗等特征，对激光束加以调制后，变成受 控光束。 3. 经聚焦后，几百束微激光直接射到印版表面进行刻版 工作，通过扫描刻版后，在印版上形成图像的潜影。 4. 显影后，计算机屏幕上的图像信息就还原在印版上供 胶印机直接印刷。

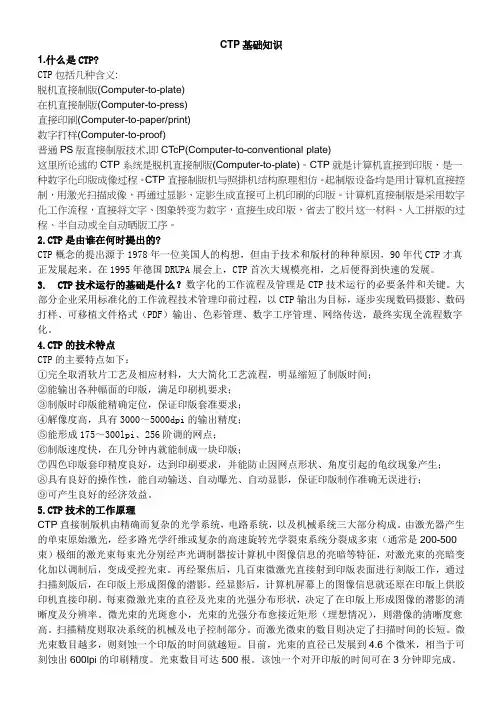

CTP基础知识1.什么是CTP?CTP包括几种含义:脱机直接制版(Computer-to-plate)在机直接制版(Computer-to-press)直接印刷(Computer-to-paper/print)数字打样(Computer-to-proof)普通PS版直接制版技术,即CT cP(Computer-to-conventional plate)这里所论述的CTP系统是脱机直接制版(Computer-to-plate)。

CTP就是计算机直接到印版，是一种数字化印版成像过程。

CTP直接制版机与照排机结构原理相仿。

起制版设备均是用计算机直接控制，用激光扫描成像，再通过显影、定影生成直接可上机印刷的印版。

计算机直接制版是采用数字化工作流程，直接将文字、图象转变为数字，直接生成印版，省去了胶片这一材料、人工拼版的过程、半自动或全自动晒版工序。

2.CTP是由谁在何时提出的?CTP概念的提出源于1978年一位美国人的构想，但由于技术和版材的种种原因，90年代CTP才真正发展起来。

在1995年德国DRUPA展会上，CTP首次大规模亮相，之后便得到快速的发展。

3. CTP技术运行的基础是什么？数字化的工作流程及管理是CTP技术运行的必要条件和关键。

大部分企业采用标准化的工作流程技术管理印前过程，以CTP输出为目标，逐步实现数码摄影、数码打样、可移植文件格式（PDF）输出、色彩管理、数字工序管理、网络传送，最终实现全流程数字化。

4.CTP的技术特点CTP的主要特点如下：①完全取消软片工艺及相应材料，大大简化工艺流程，明显缩短了制版时间；②能输出各种幅面的印版，满足印刷机要求；③制版时印版能精确定位，保证印版套准要求；④解像度高，具有3000～5000dpi的输出精度；⑤能形成175～300lpi、256阶调的网点；⑥制版速度快，在几分钟内就能制成一块印版；⑦四色印版套印精度良好，达到印刷要求，并能防止因网点形状、角度引起的龟纹现象产生；⑧具有良好的操作性，能自动输送、自动曝光、自动显影，保证印版制作准确无误进行；⑨可产生良好的经济效益。

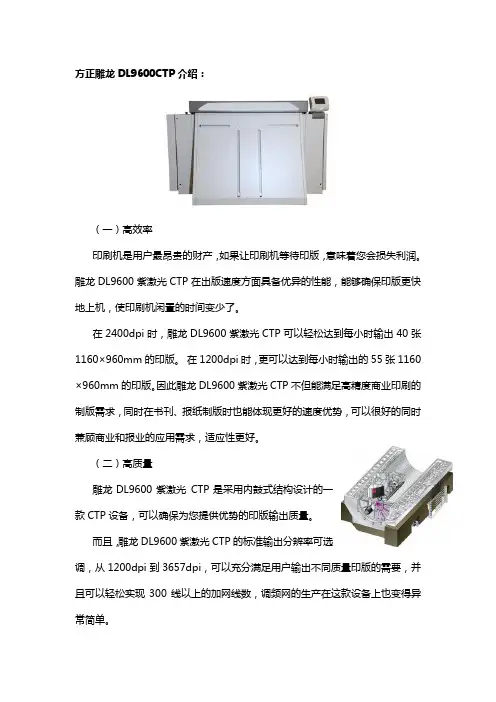

方正雕龙DL9600CTP介绍：（一）高效率印刷机是用户最昂贵的财产，如果让印刷机等待印版，意味着您会损失利润。

雕龙DL9600紫激光CTP在出版速度方面具备优异的性能，能够确保印版更快地上机，使印刷机闲置的时间变少了。

在2400dpi时，雕龙DL9600紫激光CTP可以轻松达到每小时输出40张1160×960mm的印版。

在1200dpi时，更可以达到每小时输出的55张1160×960mm的印版。

因此雕龙DL9600紫激光CTP不但能满足高精度商业印刷的制版需求，同时在书刊、报纸制版时也能体现更好的速度优势，可以很好的同时兼顾商业和报业的应用需求，适应性更好。

（二）高质量雕龙DL9600紫激光CTP是采用内鼓式结构设计的一款CTP设备，可以确保为您提供优势的印版输出质量。

而且，雕龙DL9600紫激光CTP的标准输出分辨率可选调，从1200dpi到3657dpi，可以充分满足用户输出不同质量印版的需要，并且可以轻松实现300线以上的加网线数，调频网的生产在这款设备上也变得异常简单。

（三）灵活的定位系统和最大的幅面尺寸对于拥有众多不同印刷机类型的用户，您可以选择配置三点预定位系统的雕龙DL9600紫激光CTP，灵活的三点预定位系统可以满足您多种不同规格印版的生产需要，配备三点预定位的雕龙DL9600紫激光CTP的最大成像面积可达1160×957mm，不同规格印版尺寸的切换瞬间即可完成。

（四）低使用成本众所周知，热敏型CTP功耗较大，激光器的功耗约为40瓦，而且一开机激光器即处于工作状态。

与之相比，雕龙DL9600紫激光CTP采用先进的紫激光技术，激光器功耗仅需30毫瓦，100毫瓦的激光器提供了充分的冗余，而且激光器无需预热，只有在曝光时才会打开。

所以雕龙DL9600紫激光CTP激光器的寿命将大幅提升，达到了前所未有的5000小时。

这就是说，如果没有意外损坏，激光器在整机报废前是不会达到使用寿命的。
