网屏5055维修手册(一)

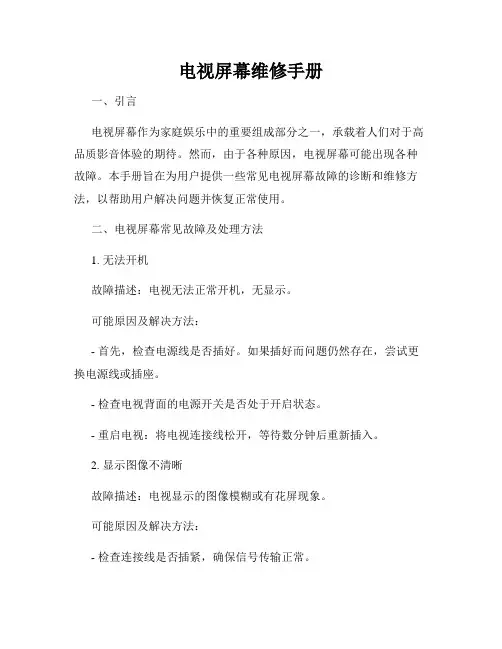

电视屏幕维修手册一、引言电视屏幕作为家庭娱乐中的重要组成部分之一，承载着人们对于高品质影音体验的期待。

然而，由于各种原因，电视屏幕可能出现各种故障。

本手册旨在为用户提供一些常见电视屏幕故障的诊断和维修方法，以帮助用户解决问题并恢复正常使用。

二、电视屏幕常见故障及处理方法1. 无法开机故障描述：电视无法正常开机，无显示。

可能原因及解决方法：- 首先，检查电源线是否插好。

如果插好而问题仍然存在，尝试更换电源线或插座。

- 检查电视背面的电源开关是否处于开启状态。

- 重启电视：将电视连接线松开，等待数分钟后重新插入。

2. 显示图像不清晰故障描述：电视显示的图像模糊或有花屏现象。

可能原因及解决方法：- 检查连接线是否插紧，确保信号传输正常。

- 调整画面设置：进入电视菜单，选择图像设置，尝试调整亮度、对比度、锐度等参数。

- 清洁屏幕：使用专用清洁剂和柔软清洁布轻轻擦拭屏幕，确保没有灰尘或指纹引起的影响。

3. 无法调节音量故障描述：电视音量无法调节。

可能原因及解决方法：- 检查遥控器是否有电，并且与电视保持有效的信号连接。

- 尝试直接在电视上按下音量调节按钮，检查是否是遥控器故障引起的问题。

- 进入电视菜单，检查音量设置是否被禁用或限制。

4. 屏幕出现黑屏故障描述：电视屏幕一片漆黑，无法显示任何图像。

可能原因及解决方法：- 首先，检查电视背面的连接线是否插紧，确保信号传输正常。

- 检查输入信号源：切换至其他输入源，例如DVD播放器或游戏机，检查是否存在同样的问题。

- 如果无解，尝试重置电视到出厂设置。

5. 显示有残影或闪烁故障描述：观看电视时，屏幕上出现残影或出现闪烁现象。

可能原因及解决方法：- 检查连接线的接头是否松动或脏污，尝试重新插拔并清洁接头。

- 检查输入信号源：更换至其他输入源，观察是否仍有残影或闪烁问题。

- 如有必要，调整电视的刷新率和分辨率设置，以适应当前信号源。

三、维修注意事项1. 安全第一：在进行任何电视维修工作之前，务必断开电源，并遵循安全操作指南。

电子产品维修操作手册第一章介绍在本操作手册中，我们将提供关于电子产品维修的指导，包括常见故障排查、拆卸维修步骤以及预防维护方法等内容。

这些指南旨在帮助用户在遇到电子产品问题时能够迅速解决，并且确保维修过程安全有效。

第二章常见故障排查2.1 电源问题若电子产品无法开机或无法正常充电，首先需要检查电源线是否连接正常。

确认电源线连接无误后，检查电源插座是否正常供电。

如果问题仍然存在，建议更换电源适配器或电池。

2.2 屏幕问题若电子产品出现屏幕无显示、闪烁或显示异常等问题，可以尝试重新连接屏幕接口线，并确保线缆连接牢固。

如果问题仍然存在，需要考虑更换屏幕。

2.3 声音问题若电子产品无法发出声音或声音异常，可先检查音量设置是否正常。

如果音量设置无问题，可以尝试插拔耳机或扬声器来排除外部设备故障。

如问题仍未解决，可能是音频芯片或扬声器损坏，需要进一步检修或更换部件。

第三章拆卸维修步骤3.1 安全须知在进行拆卸维修前，请确保电子产品已经关闭，并拔掉所有连接电源和外设的线缆。

同时，准备好相应的工具和静电防护器材，以避免静电对电子元器件的损坏。

3.2 拆解外壳使用适合的螺丝刀或拆卸工具，根据电子产品的结构和设计，逐步拆除外壳。

拆卸过程中应注意记录每个步骤，以便在重新组装时参考。

3.3 组件维修或更换一旦拆卸到需要维修或更换的组件，根据具体故障情况进行操作。

例如，如果发现电池充电功能失效，可以将电池连接线路检修或更换损坏的充电芯片。

3.4 清洁和保养拆卸维修时，可以顺便清理和保养内部元件。

使用专门的清洁剂和工具，小心清除灰尘和污渍。

同时，可以涂抹适量的润滑剂以延长关键机械部件的使用寿命。

第四章预防维护方法4.1 定期清洁定期清洁电子产品的外壳和屏幕可以防止灰尘和污垢积累，降低故障发生的概率。

使用柔软的清洁布和专用清洁剂，轻轻擦拭表面。

4.2 适当保存和携带在携带电子产品时，应注意避免与硬物或尖锐物品相互摩擦，以免造成划痕或损坏。

FT-R5055的操作面板如下图。

1．显示版：在操作状态下会显示出所有工作状态和错误信息。

2．菜单键：按此键能够进入控制菜单。

3．连线信号灯：此灯亮时表示可以接收RIP传输的文件。

4．上片信号灯：此灯亮时表示软片已经上到了等待曝光位置。

5．终止键：停止曝光或传送功能。

6．选择键：按此两键中任意一键选择所用功能。

7．输入键：此键用于输入数据或消除错误信息。

一般开机后或按菜单键会出现下面菜单。

FEED为上片菜单，按输入键，菜单如下。

LOAD为上片，选择此项可将软片上到准备曝光的位置。

SET也是上片，在选择此项功能后，软片会先裁掉8英寸送入冲片机或是收片盒，然后再将剩下的片子上到曝光位置。

此项功能主要用于更换软片时，将走光的部分去掉。

REMOVE为收片，是将软片退回到可重新上片的位置。

CUT为裁片，将软片需要裁切的部分裁掉送入冲片机或收片夹中。

一般FT-R5055照排机在发排过程中，可以自动裁片，当最后一张曝光的软片不足自动裁切长度（在保证套准精度的情况下，此长度为1.2mm）时，需要操作人员手动裁片。

CUT-COND可以设定裁片前向冲片机或收片夹送出一定长度的片子。

FF为向冲片机或收片夹送片子，一般按此项即开始送片子，直到按终止键停止才结束这项工作。

HDD为整理硬盘内数据功能，按输入键进入，菜单如下。

现在新的FT-R5055已经不再使用硬盘，而改用内存了，因此在新机器上，此项已经没有作用了。

OUT是将硬盘中接收到的还没有曝光的数据曝光。

CLR为清除硬盘中所有的数据。

使用选择键移至下边的菜单，见下图。

FILM为软片设定，按输入键进入后，见下面的菜单。

MF.1表示供片夹的编号，这个编号由贴于供片夹侧面的标识决定，不能够在菜单中修改。

在供片夹侧面粘贴标识时需要注意，要选择MF1-3，此为软片模式，软片会经过前后两个缓冲区，保证套准精度；选择MP1-3（相纸模式）、MD1-3（银盐版模式）时，材料不经过两个缓冲区，不能够保证套准精度。

无线网络设备维修手册一、设备介绍无线网络设备是一种用于建立无线网络连接的技术设备，包括路由器、无线网卡等。

本手册将详细介绍无线网络设备的基本知识和常见故障排除方法，帮助用户快速修复设备故障，确保网络的正常运行。

二、常见故障及排除方法1. 无法连接到无线网络故障描述：在设备正确配置的情况下，无法与无线网络建立连接。

解决方法：- 检查设备是否处于无线网络覆盖范围之内。

- 确认无线网络是否正常运行，可通过其他设备进行验证。

- 检查设备的无线网络配置是否正确，包括无线网络名称（SSID）和密码。

- 尝试重新启动设备和无线路由器，等待一段时间后再次尝试连接。

- 如果问题仍然存在，重置设备的网络设置，并重新配置无线连接。

2. 信号弱或不稳定故障描述：设备连接到无线网络后，信号强度较弱或不稳定，导致网络速度缓慢或断连。

解决方法：- 将设备尽量靠近无线路由器，减少信号传输距离。

- 确保设备与无线路由器之间没有障碍物干扰，如墙壁或电器设备。

- 调整无线路由器的天线方向，确保信号覆盖范围最大化。

- 更新设备的驱动程序，确保设备能够兼容最新的无线网络技术。

- 考虑增加无线信号的覆盖范围，使用无线扩展器或加装无线信号增强器。

3. 设备无法上网故障描述：设备已成功连接到无线网络，但无法正常上网。

解决方法：- 检查设备是否正确获取到IP地址和DNS服务器地址。

- 检查设备的网络设置是否正确配置，包括IP地址、子网掩码、默认网关和DNS服务器地址。

- 尝试使用其他设备连接同一无线网络，如果其他设备能够上网，则说明问题可能出在设备本身。

- 重启设备，重新连接到无线网络，并尝试访问其他网站进行测试。

- 如果依然无法上网，尝试更换不同的无线频段或信道。

三、预防故障的常规维护1. 定期检查设备和无线路由器的固件更新，并及时进行升级以获得最新的功能和性能改进。

2. 保持设备和无线路由器周围的环境清洁，避免灰尘和杂物对设备正常散热和信号传输的影响。

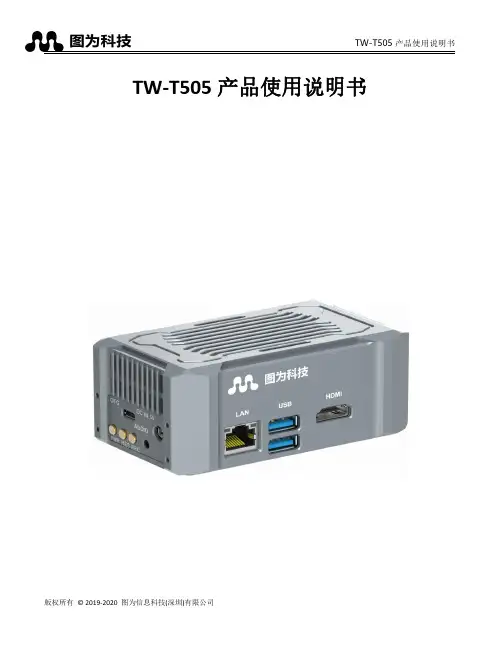

TW-T505产品使用说明书前言在使用本手册之前，请您认真阅读以下使用许可协议，只有在同意以下使用许可协议的情况下方能使用本手册中介绍的产品。

版权声明图为信息科技(深圳)有限公司版权所有，并保留对本文档及本声明的最终解释权和修改权。

本文档中出现的任何文字叙述、文档格式、插图、照片、方法、过程等内容，除另有特别注明外，其著作权或其他相关权利均属于图为信息科技(深圳)有限公司。

未经图为信息科技(深圳)有限公司书面同意，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其它语言、将其全部或部分用于商业用途。

免责条款本文档依据现有信息制作，其内容如有更改，恕不另行通知。

图为信息科技(深圳)有限公司在编写该文档的时候已尽最大努力保证其内容准确可靠，但图为信息科技(深圳)有限公司不对本文档中的遗漏、不准确、或错误导致的损失和损害承担责任。

技术支持与信息反馈如果需要技术支持或有任何宝贵意见，请反馈：联系人：苏经理手机：134****1393网址：地址：深圳市南山区科技南十二路长虹科技大厦1403目录TW-T505产品使用说明书 (1)1.产品概述 (3)1.1.TW-T505边缘计算平台概述 (4)1.2.TW-T505边缘计算平台系统特性 (4)2.TW-T505边缘计算平台外部接口介绍 (6)2.1.前面板接口介绍 (6)2.2.左右面板接口介绍 (6)3.安装与使用 (7)3.1.拆开包装 (7)3.2.安装盒子支架 (7)3.3.安装wifi天线 (8)3.4.使用 (8)3.5.测试 (10)3.5.1.各接口功能测试 (10)4.I/O接口介绍 (16)4.1前面板IO (16)4.2左右面板IO (16)4.3驱动，帮助文档下载 (20)5.安装Jetson软件与SDK管理器 (21)1.安装Jetson软件与SDK管理器 (22)2.建议恢复步骤 (28)∙安全说明在使用本产品之前，必须遵守本产品使用手册中的安全说明以保证您的个人安全并避免损坏设备。

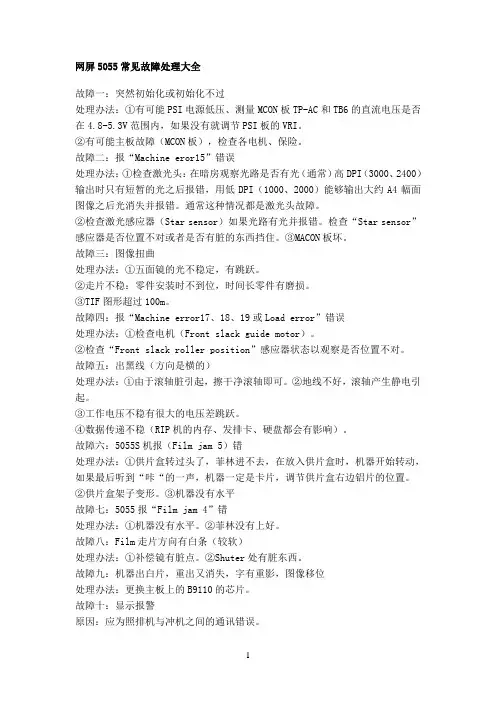

网屏5055常见故障处理大全故障一：突然初始化或初始化不过处理办法：①有可能PSI电源低压、测量MCON板TP-AC和TB6的直流电压是否在4.8-5.3V范围内，如果没有就调节PSI板的VRI。

②有可能主板故障（MCON板），检查各电机、保险。

故障二：报“Machine eror15”错误处理办法：①检查激光头：在暗房观察光路是否有光（通常）高DPI（3000、2400）输出时只有短暂的光之后报错，用低DPI（1000、2000）能够输出大约A4幅面图像之后光消失并报错。

通常这种情况都是激光头故障。

②检查激光感应器（Star sensor）如果光路有光并报错。

检查“Star sensor”感应器是否位置不对或者是否有脏的东西挡住。

③MACON板坏。

故障三：图像扭曲处理办法：①五面镜的光不稳定，有跳跃。

②走片不稳：零件安装时不到位，时间长零件有磨损。

③TIF图形超过100m。

故障四：报“Machine error17、18、19或Load error”错误处理办法：①检查电机（Front slack guide motor）。

②检查“Front slack roller position”感应器状态以观察是否位置不对。

故障五：出黑线（方向是横的）处理办法：①由于滚轴脏引起，擦干净滚轴即可。

②地线不好，滚轴产生静电引起。

③工作电压不稳有很大的电压差跳跃。

④数据传递不稳（RIP机的内存、发排卡、硬盘都会有影响）。

故障六：5055S机报（Film jam 5）错处理办法：①供片盒转过头了，菲林进不去，在放入供片盒时，机器开始转动，如果最后听到“咔“的一声，机器一定是卡片，调节供片盒右边铝片的位置。

②供片盒架子变形。

③机器没有水平故障七：5055报“Film jam 4”错处理办法：①机器没有水平。

②菲林没有上好。

故障八：Film走片方向有白条（较软）处理办法：①补偿镜有脏点。

②Shuter处有脏东西。

网屏5055常见故障网屏5055常见故障：故障一：突然初始化或初始化不过处理办法：@有可能PSI电源抵压、测量MCON板TP-AC和TB6的直流电压是否在4.8-5.3V范围内，如果没有就调节PSI板的VRI。

@有可能主板故障（MCON板），检查各电机、保险。

手册故障二：报“Machine eror15”错误处理办法：@检查激光头：在暗房观察光路是否有光（通常）高DPI （3000、2400）输出时只有短暂的光之后报错，用低DPI（1000、2000）能够输出大约A4幅面图像之后光消失并报错。

通常这种情况都是激光头故障。

@检查激光感应器（Star sensor）如果光路有光并报错。

检查“Star sensor”感应器是否位置不对或者是否有脏的东西挡住。

@MACON板坏。

故障三：图像扭曲处理办法：@五面镜的光不稳定，有跳跃。

@走片不稳：零件安装时不到位，时间长零件有磨损。

@TIF图形超过100m。

故障四：报“Machine error17、18、19或Load error”错误处理办法：@检查电机（Front slack guide motor）。

@检查“Front slack roller position”感应器状态以观察是否位置不对。

故障五：出黑线（方向是横的）处理办法：@由于滚轴脏引起，擦干净滚轴即可。

@地线不好，滚轴产生静电引起。

@工作电压不稳有很大的电压差跳跃。

@数据传递不稳（RIP机的内存、发排卡、硬盘都会有影响）。

故障六：5055S机报（Film jam 5）错处理办法：@供片盒转过头了，菲林进不去，在放入供片盒时，机器开始转动，如果最后听到“咔“的一声，机器一定是卡片，调节供片盒右边铝片的位置。

@供片盒架子变形。

@机器没有水平故障七：5055报“Film jam 4”错处理办法：@机器没有水平。

@菲林没有上好。

故障八：Film走片方向有白条（较软）处理办法：@补偿镜有脏点。

@Shuter处有脏东西。

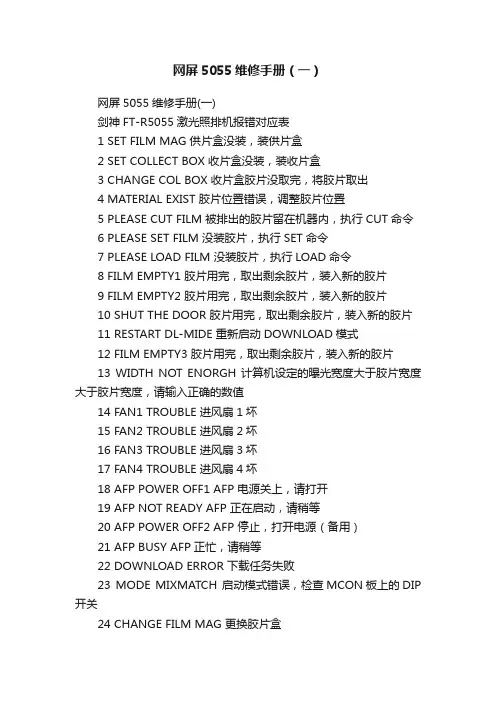

网屏5055维修手册（一）网屏5055维修手册(一)剑神FT-R5055激光照排机报错对应表1 SET FILM MAG 供片盒没装，装供片盒2 SET COLLECT BOX 收片盒没装，装收片盒3 CHANGE COL BOX 收片盒胶片没取完，将胶片取出4 MATERIAL EXIST 胶片位置错误，调整胶片位置5 PLEASE CUT FILM 被排出的胶片留在机器内，执行CUT命令6 PLEASE SET FILM 没装胶片，执行SET命令7 PLEASE LOAD FILM 没装胶片，执行LOAD命令8 FILM EMPTY1 胶片用完，取出剩余胶片，装入新的胶片9 FILM EMPTY2 胶片用完，取出剩余胶片，装入新的胶片10 SHUT THE DOOR 胶片用完，取出剩余胶片，装入新的胶片11 RESTART DL-MIDE 重新启动DOWNLOAD模式12 FILM EMPTY3 胶片用完，取出剩余胶片，装入新的胶片13 WIDTH NOT ENORGH 计算机设定的曝光宽度大于胶片宽度大于胶片宽度，请输入正确的数值14 FAN1 TROUBLE 进风扇1坏15 FAN2 TROUBLE 进风扇2坏16 FAN3 TROUBLE 进风扇3坏17 FAN4 TROUBLE 进风扇4坏18 AFP POWER OFF1 AFP 电源关上，请打开19 AFP NOT READY AFP 正在启动，请稍等20 AFP POWER OFF2 AFP 停止，打开电源（备用）21 AFP BUSY AFP正忙，请稍等22 DOWNLOAD ERROR 下载任务失败23 MODE MIXMATCH 启动模式错误，检查MCON板上的DIP 开关24 CHANGE FILM MAG 更换胶片盒25 PUNCH DUST FULL 打孔碎片满了，清理掉26 IMPUT DATA ERROR 输入数据不符合曝光条件，检查输入数据27 LOADING ERROR 胶片在起始感应器位置错误，调整其位置28 FILM FAM1 胶片在中间感应器位置错误，调整其位置29 FILM FAM2 胶片在组合感应器位置错误，调整其位置30 FILM FAM3 胶片在排放感应器位置错误，调整其位置31 FILM FAM4 胶片停在排放感应器位置错误，调整其位置32 FILM FAM5 胶片在末端感应器位置错误，调整其位置33 FILM FAM6 胶片停在末端感应器位置错误，调整其位置34 FILM FAM7 胶片传送时收片盒没工作，调整其位置35 FILM FAM11 胶片停在排放感应器位置错误，调整其位置36 FILM FAM12 胶片在末尾感应器位置错误，调整其位置37 FILM FAM13 胶片停在末尾感应器位置错误，调整其位置38 FILM FAM14 胶片掉进AT单元，调整其位置39 MACHINE ERROR1 裁切部分错误（感应器都开或关）40 MACHINE ERROR2 裁切部分错误（前切感应器没打开）41 MACHINE ERROR3 裁切部分错误（后切感应器没打开）42 MACHINE ERROR4 后缓冲导引错误（后缓冲导引感应器没关上，后缓冲导引没开）43 MACHINE ERROR5 后缓冲导引错误（后缓冲导引感应器没打开，后缓冲导引没关）44 MACHINE ERROR6 前缓冲导引错误（两个或多个前缓冲导引感应器都是打开的）45 MACHINE ERROR7 前缓冲导引错误（当前缓冲导引打开时，感应器没开）46 MACHINE ERROR8 前缓冲导引错误（当前缓冲导引关上时，感应器没开）47 MACHINE ERROR9 前缓冲导引错误（当前缓冲导引在REWIND位置时，感应器没开）48 MACHINE ERROR10 AT导引感应器没关上，AT导引感应器没关上，AT导引没开）49 MACHINE ERROR11 AT导引感应器没关上，AT导引感应器没打开，AT导引没关）50 MACHINE ERROR12 曝光过程错误（EXP-END信号没探测到）51 MACHINE ERROR13 ND转换单元错误（ND转换感应器没有打开或关上）52 MACHINE ERROR14 起始曝光错误（页面信号没打开）53 MACHINE ERROR15 起始曝光错误（连线启动脉冲信号没探测到）54 MACHINE ERROR16 棱镜错误（没有探测到棱镜加速信号）55 MACHINE ERROR17 前缓冲棍探测传感器错误（感应器全开）56 MACHINE ERROR18 前缓冲棍探测传感器错误（当前缓冲棍抬起时，感应器没开）57 MACHINE ERROR19 前缓冲棍探测传感器错误（当前缓冲棍下降时，感应器没关）58 MACHINE ERROR20 前打孔单元错误（前打孔感应器没开，打孔单元不下降）59 MACHINE ERROR21 前打孔单元错误（前打孔感应器没关，打孔单元不上升）60 MACHINE ERROR22 尾打孔单元错误（前打孔感应器没开，打孔单元不下降）61 MACHINE ERROR23 尾打孔单元错误（前打孔感应器没关，打孔单元不上升）62 MACHINE ERROR24 收片盒位置错误63 MACHINE ERROR30 电源接通时，机器初始化错误64 STOP 按了停止键，操作停止65 AFP ERROR1 胶片在传接到冲机的过程中卡住66 AFP ERROR2 胶片在冲机里卡住67 AFP ERROR3 冲机马达停止68 AFP ERROR4 冲机门打开了，请关上69 AFP ERROR9 冲机显影温度错误70 AFP ERROR10 冲机定影温度错误71 AFP ERROR11 冲机烘干温度错误72 AFP ERROR12 冲机显影槽液面下降73 AFP ERROR13 冲机定影槽液面下降74 AFP ERROR14 冲机清洗液槽液面下降75 AFP ERROR17 冲机显影液补充槽液面下降76 AFP ERROR18 冲机定影液补充槽液面下降77 AFP ERROR19 冲机清洗液补充槽液面下降78 AFP ERROR20 冲机水补充槽液面下降79 AFP ERROR22 冲机废显影槽液面达到上限80 AFP ERROR23 冲机废定影槽液面达到上限81 AFP ERROR24 冲机废清洗槽液面达到上限82 AFP WARNING9 更换显影过滤器83 AFP WARNING10 更换定影过滤器84 AFP WARNING11 更换清洗过滤器185 AFP WARNING12 更换清洗过滤器286 AFP WARNING13 更换空气排空过滤器87 SERIAL ERROR11 AFP传输错误（AFP SIDE）88 SERIAL ERROR10 AFP传输错误（FT-R SIDE）89 I/F ERROR 1 AFP信息传输错误（SCSI BUS），重启系统90 SERIAL ERROR01 界面单元RS信息传输错误，重启系统91 SERIAL ERROR00 MCON板的RS信息传输错误，重启系统92 IMAGE ERROR SCSI信息传输错误（曝光图文先于硬盘读出数据），重启系统93 I/F COM ERROR1 SCSI信息传输错误（CDB参数错误），重启系统94 I/F COM ERROR2 SCSI信息传输错误（没出息接收到操作命令），重启系统95 I/F COM ERROR3 CDB错误（SCSI）重启系统96 I/F ERROR2 SCSI错误（逻辑单元除0都选择）任务97 I/F ERROR3 SCSI传输命令错误，重启系统98 I/F ERROR4 SCSI传输命令错误，重启系统99 DISK**ERROR HDD错误100 DISD**UNMORNTED HDD没执行。

有线数字电视网络维修手册为了提高有线数字电视维修维护人员的业务水平；降低网络的故障率；提高工作效率,根据我市有线数字电视网的实际,组织相关技术人员参考有线数字电视的技术资料和行业标准汇集编写了本手册。

主要包括以下几部分内容：1、有线数字电视系统常见故障及处理办法；2、有线数字电视网络设备和器材的参数和技术标准。

3、数字电视网络各个节点的参数标准和最低要求。

4、相关设备和器材的日常操作要求和注意事项。

本手册编写人员水平有限，编写、校对时间短，在内容中难免出现一些错误和不足，恳请各位技术人员及时反馈、修正。

希望各营业厅和相关科室维修人员通过集体学习和自学等多种方式，使每个维修人员都能够熟悉、掌握本手册内容；提高维修人员的业务水平和维修技能。

有线数字电视系统常见故障及处理办法数字电视网络故障从用户端表现出的现象分为无信号、马赛克两种，此两种故障排查流程相似。

根据故障情况分析可以预判为：室内故障、光节点以下分配网故障、光缆线路及分光器故障和机房故障等四种。

日常维护人员主要面对的就是前两种故障。

一、室内故障维修维修人员上门后，分别测试终端盒输出信号、用户门口分支器输出信号，当用户门口分支器输出信号正常时，可判断故障点属于入户网部分或终端设备，具体排查如下：1、首先检查机尾线与机顶盒之间连接是否完好。

2、用仪器测量机尾线输出信号的电平、MER值和BER值。

如果输出信号正常，则机顶盒故障，更换机顶盒；如果输出信号不正常，则进入下一步。

3、检查机尾线是否损伤，如果机尾线F型接头松动或制作不规范、F型接头芯线发黑等请重新制作此接头，然后查看输出信号是否正常，如果正常，则故障解决，否则进入下一步。

4、查看终端盒与机尾线之间的连接是否良好；如果接触不良，则立即处理，并查看机尾线输出信号是否正常，如正常，则故障解决；不正常，则进入下一步。

5、拆下终端盒，用仪器测量终端盒输入信号的电平、MER值和B ER值是否正常。

正常，则查看终端盒输入端安装工艺是否良好，如果存在F型接头芯线发黑、F型接头制作不标准则立即做处理；如果工艺良好，则终端盒故障，立即更换。

电子屏维修手册随着电子屏在各种电子设备中的广泛应用，对于维修技术的要求也越来越高。

本手册旨在为维修人员提供一份详细的指南，以解决电子屏常见故障，并提供相关的维修技巧和注意事项。

第一章：电子屏基础知识1.1 电子屏的分类电子屏根据使用场所、功能和技术原理的不同，可以分为室内电子屏、室外电子屏、LED电子屏、液晶显示屏等。

1.2 电子屏的工作原理电子屏利用光、电、声、电磁、电子和计算机等原理进行信息传输和显示。

了解电子屏的工作原理对于故障排除和维修尤为重要。

1.3 常见的电子屏故障电子屏常见故障包括：屏幕无显示、显示内容不清晰、颜色失真、闪烁等。

在识别故障时，需要维修人员具备一定的电子知识和维修经验。

第二章：电子屏维修步骤2.1 故障现象分析根据用户的问题描述和实际观察，对故障现象进行分析，确定故障类型和可能原因。

2.2 仪器工具准备准备好必要的维修工具和测试仪器，如螺丝刀、万用表、烙铁等。

确保仪器的正常运行和使用。

2.3 维修操作步骤根据故障现象和分析结果，进行逐步的维修操作。

包括拆卸电子屏外壳、检查连接线路、更换损坏的部件等。

2.4 故障修复验证维修完成后，进行故障修复验证。

重新接通电源，测试电子屏是否正常工作。

如仍有故障，需重新分析和排查可能的问题。

第三章：电子屏维修技巧3.1 静电防护在维修过程中，特别是对于涉及到较小电子元件的维修时，要注意静电防护。

使用防静电手腕带、防静电垫等工具，防止静电对电子元件造成损害。

3.2 维修记录与备份每次维修完成后，及时记录整个维修过程和修复的故障，包括更换的部件和维修操作的步骤。

同时，对电子屏的重要数据进行备份，以防止误操作造成的数据丢失。

3.3 定期维护保养定期对电子屏进行维护保养，清洁屏幕表面的灰尘和污垢，并检查电子元件和连接线路是否松动。

第四章：电子屏维修注意事项4.1 安全第一在进行维修操作时，务必保证自身安全。

确保电源已经切断，并避免对电子屏和周围设备造成损坏。

网络路由器维修手册一、介绍网络路由器是连接计算机网络的关键设备之一，它负责数据的转发和路由控制功能。

然而，由于各种原因，路由器可能会出现故障或需要进行维护。

本手册旨在为用户提供网络路由器的维修方法和故障排除指南，确保网络的正常运行。

二、故障排除1. 电源故障若路由器无法启动或没有电源指示灯亮起，首先检查电源线是否插紧。

如果电源线连接正常，但路由器仍无法启动，可以尝试更换电源适配器。

若问题依然存在，建议寻求专业维修人员的帮助。

2. 无法连接网络若路由器已成功启动，但无法连接到互联网，可能有以下原因： - 网络电缆插口松动或损坏：检查网线连接是否牢固，如有插口松动或破损，应更换插口或网线。

- IP地址冲突：检查设备是否使用了重复的IP地址，如果有，则更换设备IP地址，确保每个设备都具有唯一的IP地址。

- DNS设置错误：检查路由器的DNS设置是否正确，可以尝试更换为其他公共DNS服务提供商的地址。

3. 无线网络问题如果无线网络连接出现问题，需进行以下检查：- 无线信号弱或遮挡：确保路由器附近没有大型电器或金属物体遮挡，尽量保持路由器与设备之间的距离较近。

- 无线频段干扰：尝试更换无线频段，选择稳定的信道，以减少干扰。

- 无线密码错误：检查无线网络密码是否正确输入，尝试重新输入密码或重设密码。

4. 性能问题当网络速度变慢或不稳定时，可以尝试以下解决方法：- 路由器重启：关闭路由器电源，等待数分钟后再重新开启，以清除缓存和重置路由器设置。

- 更新固件：前往路由器生产商网站，检查是否有可用的固件更新，下载并安装最新版本的固件。

- 限制设备数量：如果网络连接的设备数量过多，可能导致性能下降，可以限制部分设备的连接数量，以提高整体网络速度。

三、常见问题与解决方案1. 路由器频繁重启可能原因：- 过热：检查路由器附近是否有堵塞物，确保通风良好。

- 电源适配器故障：尝试更换电源适配器。

2. 无法进行无线设置可能原因：- 硬件故障：检查路由器无线功能是否打开，如果已打开但仍无法进行设置，可能是硬件故障，建议找专业维修人员检修。

诊断接口 VAS 5055VAS 5055 操作手册 V1.03目录1通用说明3 1.1操作手册的使用3 1.2特性和使用范围3 1.3供货范围4 1.4说明4 2VAS 5055 的使用范围及应用5 2.1特性5 2.2系统要求5 2.3系统结构6 3安装和投入运行7 3.1安装诊断应用程序7 3.2将 VAS 5055 连接到车辆上 12 3.3VAS 5055 的连接和安装 13 4带诊断应用程序的 VAS 5055 的应用 15 5诊断接口配置工具 16 6常见问题 (FAQs) 18 7附录19 7.1VAS 5055 技术数据 19 7.2状态指示灯19 7.3车辆插头的布置 20 7.4自检21 7.5EC 合格声明22 7.6许可23 7.7安全提示24 7.8支持241 通用说明1.1 操作手册的使用此操作手册包含无线诊断头 VAS 5055 的安装、配置和运行方面的信息VAS 5055 的技术规定（见附录）VAS 5055的操作手册在大众公司诊断工具安装 CD 中的帮助目录下。

安装后可在诊断应用程序的开始菜单程序组中通过选项VAS5055 文献找到本手册的不同语言版本。

说明由于我们对软件的进一步开发，屏幕上显示出的用户对话框可能与本文件中的图示有细微差别。

除德语版本外，本手册中的图示均以英语标注。

由于诊断应用程序设有多种语言，所以很多情况下，在安装过程中用户对话框均以各操作系统所采用的语言显示。

如果不支持操作系统中的语言，则显示英语。

1.2 特性和使用范围使用诊断接口 VAS 5055，大众公司的诊断应用程序可以通过 USB 接口便捷地访问所安装的车辆系统。

VAS 5055 结构紧凑且带内置诊断插头，非常适合用于售后服务、生产和试车领域。

特殊性能：适用于安装了诊断应用程序 VAS 5163 的 PC 的 USB 接口外壳带有内置诊断插头VAS 5055 内的诊断记录可靠、有效由车辆进行供电，有利于在移动使用过程中保护笔记本电池电源管理可使设备在待机状态下减少汽车蓄电池的损耗状态指示灯1.3 供货范围供货时诊断接口装在一个存放箱内，包含下列部件：1 个带 5 米 USB 导线的诊断接口 VAS 50551 张可选订的带有诊断应用程序的 CD，包括 PDF 格式的 VAS 5055 操作手册1.4 说明为保证安装过程的安全，请按照第3 章中的说明逐步进行操作。

二手网屏CTP制版机是能给企业带来利润的制胜法宝。

所以对于这件宝器，是需要我们去精心维护保养的。

我们说的保养除了做到在前面的文章里介绍的清洁机器，除油污、保持运行环境的湿度和温度不变、清洁激光头、不直接断电、保证输入电压的正常、不在CTP制版机周边堆杂物、以及时补充CTP和显影机中的冷却液这七点之外，我们还总结了一些其他的保养维护之道，希望能帮助您对CTP制版机的维护有一个全面的了解。

1、减少不必要的振动2、拿版时最好带棉质手套或拇指套3、利用Ghost处理病毒系统如果机器不幸感染了病毒或者机器的系统遭到崩溃，可以利用DOS启动机器运行Ghost，完整修复Windows 系统或者流程软件，在恢复之前建议你即使是坏的系统，也要留下一个Ghost备份文件，以防需要的时候使用，但是更重要的是需要安装一套Norton的杀毒软件来防护你的系统，或者安装实时备份系统来保证系统和数据的正常。

4、系统软件和流程不要安装在同一块硬盘其实在安装较大的流程的时候，需要将系统安装在一块独立的硬盘上，而流程的主体也需要安装在另一块硬盘数，数据资料及临时的文件也需要分别分开放在不同的位置，这样如果不同的地方出了问题，就可以有针对性地修复，如果系统和流程安装在同一硬盘，一旦系统崩溃，造成的损失将会无法换回，所以适当的分区存放文件是你做好备份的最佳选择。

5、更改参数时要备份好相关数据和软件二手网屏CTP机器在安装完成后，最好是备份所有的参数，只要用心作好记录和备份，就能确保证系统在正常的情况下工作，就算一旦出了问题，也能在很短的时间内恢复。

6、避免过长的连线不要和电源线堆在一起7、连接设备要充分接地8、不要轻易改变显影条件改变显影条件虽说表面上稳定了版材的数据，可是对于耐印力及上墨过程可能会受到一定的影响在此建议在没有有确实需要的情况下，不要轻易改变正常的显影条件来配合版材或机器。

9、不要重复使用空气、水及显影过滤芯二手网屏CTP机器中的空气过滤芯主要是用来除去空气中的粉尘和油污的，如果重复使用一则阻碍气流的速度，二使附着的粉尘进入机器内部使激光、电路板等部件受到损坏。

计算机网络维修手册一、介绍计算机网络维修手册是为了帮助用户解决常见的计算机网络故障而编写的。

本手册包含了网络故障诊断和修复的步骤，以及一些应急措施和预防措施。

通过本手册，用户能够更好地了解网络故障的原因，学习基本的网络维修技巧，提高网络维护的效率。

二、故障诊断步骤网络故障的诊断是解决问题的第一步，只有明确了故障原因，才能采取相应的措施修复问题。

以下是一般情况下的网络故障诊断步骤：1. 检查网络连接：首先检查网络连接是否正常，包括网线连接是否松动、路由器和交换机的电源是否正常等。

2. 检查IP设置：确认计算机的IP地址、子网掩码和网关设置是否正确。

3. 检查DNS设置：确保DNS服务器的设置正确，可以尝试使用其他可靠的DNS服务器。

4. 检查防火墙设置：检查防火墙是否阻止了网络连接，可以尝试关闭防火墙进行测试。

5. 使用Ping命令：使用命令行工具Ping测试网络连接，确定是否能够与其他计算机通信。

6. 检查设备驱动程序：确保网络适配器的驱动程序已经安装并正常工作，可以尝试更新驱动程序。

7. 进行系统重启：如果以上步骤都未能解决问题，可以尝试重启计算机和网络设备。

三、常见故障与解决办法1. 无法连接到互联网：可能原因：网络连接故障、IP设置错误、DNS问题、防火墙阻止连接、宽带运营商故障等。

解决办法：按照上述故障诊断步骤进行检查和修复。

2. 网络速度慢：可能原因：网络带宽不足、网络拥堵、病毒或广告插件等。

解决办法：关闭不必要的程序和服务、升级网络设备、安装杀毒软件等。

3. 无法共享文件和打印机：可能原因：文件和打印机共享设置错误、网络浏览器问题、网络规划不当等。

解决办法：检查共享设置，确保文件和打印机已正确共享；检查网络浏览器设置，尝试使用其他浏览器；重新规划网络架构。

4. 频繁掉线：可能原因：无线信号弱、路由器故障、信道干扰等。

解决办法：调整无线信号覆盖范围和位置、更换路由器、更改无线信道等。

四、应急措施和预防措施1. 应急措施：- 如果遇到网络故障，首先可以尝试关闭计算机和网络设备，并重新启动，可能会解决一些临时问题。
